在 Protel（现称为 Altium Designer）中导出 PCB 文件，通常指的是生成用于制造的生产文件（如 Gerber 文件）、钻孔文件或导出为其他格式（如旧版本 Protel 格式、DXF、STEP 等）。最常见的是导出 Gerber 文件 给 PCB 制造商。
以下是详细步骤（以导出 Gerber 文件 为主）：
? 方法一：导出 Gerber 文件（最常用，给PCB工厂）
- 打开 PCB 文件： 在 Altium Designer 中打开你的
.PcbDoc文件。 - 进入 Gerber 设置： 点击顶部菜单栏的 文件(File) -> 制造输出(Fabrication Outputs) -> Gerber Files。
- 设置 Gerber 选项：
- 通用(General) 标签页:
- 单位(Units)：选择 英寸(Inches) 或 毫米(Millimeters)，需与设计单位一致，通常英制工厂用英寸，公制工厂用毫米。
- 格式(Format)：选择 2:5 (最高精度，最常用) 或 2:4。
- 层(Layers) 标签页：
- 在 绘制层(Plot Layers) 下拉菜单中选择 使用的打开(Used On)。
- 确保所有需要的机械层（如板框、尺寸标注、开槽）、阻焊层(Solder Mask Top/Bottom)、锡膏层(Paste Mask Top/Bottom)、丝印层(Silkscreen Top/Bottom)、所有信号层(Mid Layers)和电源地层(Internal Planes)都被勾选。特别注意板框层（通常放在 Keep-Out Layer 或 Mechanical Layer），必须勾选并在后续步骤中设置正确映射。
- 在 机械层到添加到所有图层(Add to all Plot Layers) 区域，选择包含最终板框轮廓和任何需要出现在所有 Gerber 层上的信息的机械层（通常是放置板框的那一层）。
- 钻孔图(Drill Drawing) 标签页：
- 勾选 钻孔图(Drill Drawing Plots) 下的 绘制所有使用的钻孔对(Plot all used drill pairs)。
- 勾选 钻孔向导图(Drill Guide Plots) 下的 绘制所有使用的钻孔对(Plot all used drill pairs)。
- 光圈(Apertures) 标签页：
- 勾选 嵌入的光圈(RS274X)。这是最重要的设置，确保光圈信息嵌入在 Gerber 文件内，工厂无需单独的光圈表文件。现代标准几乎都使用 RS274X。
- 高级(Advanced) 标签页:
- 通常保持默认设置即可。确保 前导/尾随零(Leading/Trailing Zeroes) 设置与你的单位和格式匹配（通常保持默认）。
- 通用(General) 标签页:
- 生成 Gerber： 点击 确定(OK)。
- 输出文件：
- 软件会根据设置生成一堆
.GTL,.GTO,.GTS,.GBL,.GBO,.GBS,.GMx(机械层),.Gx(中间层),.TXT(钻孔表) 等扩展名的 Gerber 文件。 - 这些文件默认会输出到你的项目文件夹下的
Project Outputs for ...子文件夹里?。
- 软件会根据设置生成一堆
- 验证（重要！）： 使用 文件(File) -> 制造输出(Fabrication Outputs) -> Gerber Viewer 或第三方免费工具（如 GC-Prevue, ViewMate）打开生成的 Gerber 文件，仔细检查每一层是否正确无误，有无缺失、多余或错误的元素。务必检查板框是否闭合、尺寸正确。
? 方法二：导出 NC Drill 文件（钻孔文件）
Gerber 步骤中通常已包含钻孔图（.TXT 文件），但有时需要单独导出：
- 打开 PCB 文件。
- 点击 文件(File) -> 制造输出(Fabrication Outputs) -> NC Drill Files。
- 设置单位和格式（应与 Gerber 设置一致）。
- 确保勾选 前导零(Leading Zeroes) 或 尾随零(Trailing Zeroes)（与 Gerber 一致）。
- 勾选 为分离的字符组合生成 DRL 文件(通常保持默认)。
- 点击 确定(OK)。生成
.DRR(钻孔报告) 和.TXT(Excellon 格式钻孔数据) 文件到输出文件夹。
? 方法三：直接发送原始 .PcbDoc 文件（不推荐）
- 一些国内小型工厂或快速打样服务可能接受原始的 Altium Designer
.PcbDoc文件。但这依赖工厂使用和你相同或兼容的软件版本，且存在泄密风险。除非工厂明确要求，否则强烈建议导出 Gerber 文件交付。 - 发送前最好使用 文件(File) -> 另存为(Save As) 或 文件(File) -> 保存副本为(Save Copy As) 保存一份副本，特别是如果你用了新版本功能而工厂可能用旧版软件时。
? 方法四：导出为其他格式
- 导出为旧版本 Protel/Altium 格式： 文件(File) -> 另存为(Save As) / 保存副本为(Save Copy As) -> 在保存类型中选择更老的版本（如
PCB 4.0 Binary File (*.pcb)）。 - 导出为 DXF/DWG (用于结构设计)： 文件(File) -> 导出(Export) -> DXF/DWG。选择要导出的层和设置。
- 导出为 STEP (3D 模型)： 文件(File) -> 导出(Export) -> STEP 3D。
? 总结关键点
- 给工厂制造： 99% 的情况是导出 Gerber 文件 (RS274X 格式) + NC Drill 文件。
- 层设置： 确保勾选所有需要的层（信号层、丝印、阻焊、锡膏、钻孔图、板框机械层）。
- 光圈设置： 必须嵌入 (RS274X)。
- 单位/格式： 与设计单位和工厂要求一致（通常 英寸 + 2:5）。
- 板框： 确保包含板框的机械层被正确勾选并映射到所有层。
- 验证： 务必使用 Gerber 查看器检查输出的文件是否正确无误再发给工厂。
- 压缩打包： 将输出文件夹里的所有 Gerber 文件（
.G*）和钻孔文件（.DRR,.TXT）压缩成一个 ZIP 包发送给 PCB 制造商。记得附上必要的说明（如层对应关系、特殊工艺要求）。
? 务必与你的 PCB 制造商沟通确认他们的具体要求（接受的文件格式、层命名规则、特殊要求等）后再导出！
pcb如何导出坐标文件
使用AD13打开一个即要导出坐标文件的PCB文件，然后选择“Edit（编辑）”→“Origin（原点）”→“Reset（复位）”，对PCB文件重设原点。如果你已经设置好原点，这一步可省略。
2019-05-31 14:53:41
Protel 99 Se导出来的PCB文件在拷贝后不能打开了
是关于PCB文件的课程作业，在课堂上做了一部分，拷贝的时候只拷贝了导出的PCB文件，用自己电脑却打不开了。自己电脑上的Protel 99 SE和学校有的是一样的。原本的图标也变了。
jf_54692416
2021-11-13 17:42:17
PCB Gerber文件如何导出
对于新手电子工程师，特别是没接触过PCB打板的，在听到Gerber文件、阻焊开窗、绿油黑油、开钢网，导出Gerber文件发给板厂，讲这些术语的时候是不是有些懵逼，不用怕。下面我将对Gerber文件进行分析，其他的也都会有提到，大家看完估计也就明白是怎么回事了。
2026-01-27 16:47:32
PCB文件PROTEL到ALLEGRO的转换技巧
Protel DXP在输出Capture DSN文件的时候，没有输出封装信息，在Capture中我们会看到所以元件的PCB Footprint属性都是空的。这就需要我们手工为元件添加封装信息，这也
2023-10-20 15:11:02
Allegro Skill封装功能-导出device文件介绍与演示
焊盘连接，Device文件会明确这种映射。Device文件仅适用于导入第三方网表的情况，PCB导入第三方网表不能直接与原理图进行交互式，这时候需要导出Device 文件，然后PCB才能与原理图进行
2025-04-19 09:44:50
Protel DXP 新建PCB库文件的方法
PCB库文件是PCB设计时原材料，如果没有PCB库文件，元件将不会出现在PCB板上，从原理图转换为PCB时只能出现元件名称而没有元件的外形封装。 使用 Protel DXP 新建PCB库文件
pcb打样就是快
2020-02-17 19:35:22
Protel PCB转SCH的详细步骤
打开PCB图，选择菜单File－Export，导出Protel的网络表，文件名简写为Serial.Net。X射线成影设备，核磁共振仪器，以及各式各样的物理治疗仪都开始在各地医院广泛使用。 远程医疗
2019-09-07 09:02:00
导入导出SCL源文件的步骤有哪些
可以将SCL编写的块，或者全局DB以及UDT导出成源文件，可以导出块或UDT，也可以导出所关联嵌套的块或者UDT，如图7所示。
2022-07-08 09:18:51
Vitis HLS如何添加HLS导出的.xo文件
HLS导出的.xo文件如何导入到Vitis里面？需要把.xo文件解压，然后把文件夹导入到Vitis Kernel/src文件夹下吗？
2022-08-03 11:20:26
如何导出交换机的配置文件
在网络管理中，导出交换机的配置文件是一项关键任务，它有助于备份、审计、迁移或恢复网络配置。本文将详细介绍如何导出交换机配置文件，涵盖多种方法，适用于不同场景和需求。文章内容将围绕几种常见的导出方法展开，包括通过命令行接口（CLI）、Web管理界面以及使用文件传输协议（如FTP/TFTP）等。
2025-02-02 17:20:00
PCB技术：Altium怎么安装导入导出插件
EDA软件中Altium Designer的兼容性是最好的，在其他EDA平台设计的原理图、PCB等文件，有时候会统一到Altium Designer平台，或者将在Altium Designer平台设计的文件导入其他平台，这种时候需要用到导入导出的功能。
2020-10-14 10:36:00
Altium Designer 22导出Gerber文件的常规步骤
，PCB设计完之后，需要生成Gerber文件提交给PCB工厂进行生产，我们来介绍如何在AD22软件中导出Gerber文件。
2023-03-29 10:27:48
navicat怎么导出数据库文件
导出数据库文件是数据库管理中的一个重要操作，而Navicat是一款流行的数据库管理工具，具有强大的导出功能。在本文中，我将详细介绍如何使用Navicat导出数据库文件，并在步骤中提供所需的细节
2023-11-21 10:53:09
AD13导出坐标文件的方法
在电子行业加工生产大批量的电路板，都是利用贴片机进行生产和制造，在生产之前，我们需要提供PCB的坐标文件给贴片厂家，这样厂家才能确定每个元器件应该贴在PCB板上什么位置。所以下面我们就来讲一下如何利用AD（以AD13为例）软件导出pcb的坐标文件。
gzjiuwang
2019-07-05 07:31:41
如何导出PCB封装库和原理图封装库
1、打开Altium Designer 09 软件，然后打开自己的想要导出封装库的PCB文件。2、选择菜单 Design-Make PCB Library。这个功能就是制作PCB库，也就是从已有
po5575
2019-07-11 07:23:04
Allegro Skill封装功能之导出单个封装介绍
在PCB设计中，若需提取特定封装，传统用Allegro自带导出方法需通过"File→Export→Libraries"导出全部封装库文件。
2025-04-16 17:33:25
PROTEL中如何在PCB上标注汉字
“PROTEL中在PCB上标注汉字”在protel99中的操作步骤： 首先，通过font.exe，填写想标注的汉字，选择字体，生成新的hanzi.lib文件， 使用addlibraries
一只耳朵怪
2020-07-14 18:05:16
cadence PCB文件怎么查找一个焊盘的坐标，或者导出焊盘的列表
cadence PCB文件怎么查找一个焊盘的坐标，或者导出焊盘的列表？
ElecFans小喇叭
2020-07-31 09:55:51
如何将XPS文件导出为PDF文件格式？
在我的XPS文件夹中，我有大约30个XPS文件。我想导出大小大于10KB的文件。因此，我只想知道我可以排序所有XPS文件的大小？选择要迁移的文件会变得非常容易。
2023-01-15 15:23:56
凡亿Allegro Skill工艺辅助之导出公制的坐标
一般设计人员在pcb设计时使用英制单位，而在pcb设计完成后，我们需要导出坐标文件用于贴片厂进行贴片；有的板厂要求导出的坐标文件为公制单位，切换单位会比较麻烦且容易产生DRC错误或者误差，因此，Fanyskill脚步提供一键输出公制坐标的功能。
2025-07-24 16:24:51
将Protel DXP 的PCB 板子转到Allegro实战
logic(.sch)1.3 protel99se(.ddb）To orCAD(.dsn)1.4 orCAD(.dsn) To protel99se（.sch）2 PCB 文件2.1 PADS
sagafa
2019-07-08 08:29:59
pcb文件打开的具体步骤
因为pcb文件是用专业软件画出来的，所以可以用该类软件来打开，比如广为人知的Protel软件，若是电脑上没有安装，可以从网上下载该软件，从而就能打开pcb文件了。
2020-05-22 16:53:17

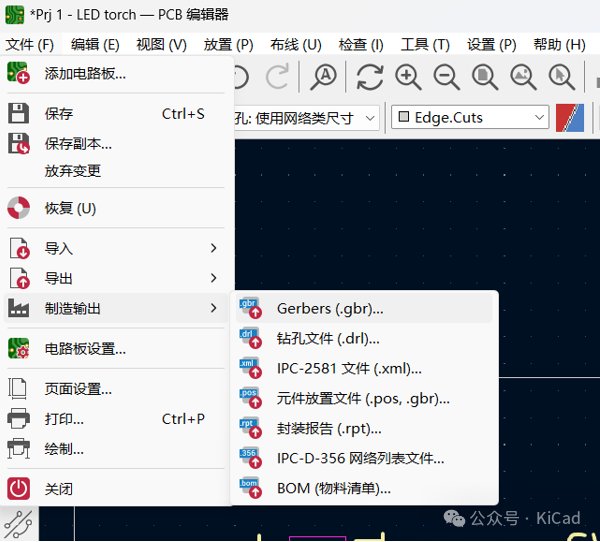

和 Dr Peter 一起学 KiCad 4.9~4.10：导出Gerber并下单（收到成品）
