pcb如何防护esd

*   **接口位置：** 所有易接触的接口（USB, HDMI, 按键?, 指示灯, 连接器等）应尽量靠近 PCB 边缘放置。
*   **远离敏感区域：** 接口区域和静电泄放路径应**远离**核心处理器、存储器、时钟、模拟电路、高阻抗节点等敏感区域。必要时在物理空间上隔离。
*   **保护器件优先：** TVS 二极管、压敏电阻、ESD 抑制器、滤波电容、隔离电阻/磁珠等保护器件必须**紧邻**被保护的接口引脚放置。**保护器件到接口引脚的走线要尽可能短、粗、直**，最短路径连接。
*   **隔离地处理：** 为接口区域设置一个专用的 **"隔离地"** 。这个隔离地通常通过一个或多个 **"桥"** （如 0 欧姆电阻、磁珠或多个并联电容）连接到主系统地平面。
    *   **TVS 管的地：** TVS 管的地引脚必须直接、短路径连接到这个**隔离地**平面。
*   **保护地：** 如果设备有金属外壳并可靠连接到大地（交流插座的地），应在接口附近设置 **"保护地"** 。隔离地平面应通过低阻抗路径（如大面积铜箔、多个过孔）连接到保护地。
*   **板边间距：** 信号线（特别是高速线、敏感线）应与 PCB 物理边缘保持至少 **3mm**（通常 5mm 更好）的距离，防止空气放电直接耦合到走线。
*   **多层板优势：** 优先使用多层板。
    *   **完整地平面：** 至少有一个**完整、低阻抗**的地平面层（最好是系统地）。这是提供低阻抗泄放路径的基础。
    *   **电源层内缩：** 电源平面层应比地平面层**内缩**至少 **20mil (0.5mm)**，防止板边放电耦合到电源。
*   **敏感器件内移：** 敏感器件（MCU, 存储器, 晶振, 精密运放等）尽可能放在 PCB 中心区域。

*   **保护器件走线：**
    *   **最短优先：** TVS 等保护器件的信号线、地线长度是**绝对关键**！务必最短化。
    *   **粗线宽：** 走线尽可能宽（如 0.5mm 或更宽），降低电感。
    *   **避免过孔：** 保护路径尽量避免使用过孔，或最小化过孔数量。
*   **关键信号保护：**
    *   **包地：** 对特别敏感或关键的高速信号线，使用地线（Guard Trace）在两侧或下方包覆，提供屏蔽。
    *   **滤波：** 在靠近芯片输入端，可在差分线对之间或信号线到地之间添加小容值电容 (<100pF) 进行高频滤波（注意信号完整性影响）。
*   **避免锐角：** 走线避免 90 度直角，使用 45 度角或圆弧拐角，减少尖端放电风险。
*   **环路面积最小化：** 信号线与其回流路径（通常是地平面）形成的环路面积要最小化，减少感应耦合。

*   **TVS 二极管：** 最常用、效果最好的一线防护器件。
    *   **位置：** **必须紧靠端口入口处**。
    *   **类型：** 根据信号特性选择单向（用于直流或单极性信号）或双向（用于交流或差分信号）。
    *   **参数：** 选择钳位电压低于被保护器件极限电压、峰值脉冲电流（IPP）满足系统 ESD 等级要求（如 IEC 61000-4-2 Level 4）、结电容不影响信号传输（高速信号需选低电容 TVS）的器件。
    *   **接地：** TVS 的地脚必须**直接连接到隔离地平面**，并且连接尽量短和宽。
*   **电阻/磁珠/铁氧体磁珠：**
    *   **隔离电阻：** 在 TVS 之后、芯片输入端之前串联小电阻（如 22Ω - 100Ω），可限制峰值电流、减缓 dv/dt，结合芯片输入电容构成低通滤波。常用于低速信号线。
    *   **磁珠：** 用于隔离电源线和低速信号线，抑制瞬态高频噪声。
*   **电容：**
    *   **端口滤波：** 在端口信号线到地（隔离地）之间并联小电容（如 100pF），与串联电阻/磁珠构成 Pi 型或 T 型滤波器，滤除高频 ESD 能量。
    *   **电源去耦：** 在芯片电源引脚附近放置足够容值（如 0.1uF）和低 ESL 的去耦电容，稳定电源，吸收芯片附近感应的 ESD 扰动。
*   **压敏电阻：** 主要用于电源端口防护或要求不高、成本敏感的低速接口。钳位电压相对较高，响应时间比 TVS 慢，有寿命限制。
*   **ESD 抑制器：** 基于聚合物的器件，电容极小，非常适合高速数据线防护。
*   **专用接口防护器件：** 如 RJ45 网口、USB3.0 等高速接口有集成的多路保护阵列器件。

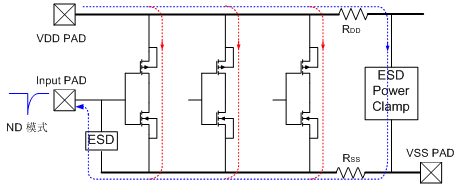

*   **器件自身 ESD 等级：** 选择具有较高 HBM 和 CDM ESD 耐受等级的芯片（如 HBM ≥ 2kV, CDM ≥ 500V），作为最后一道防线。

*   **金属外壳接地：** 如果设备有金属外壳，必须保证外壳在整机层面良好连接到大地（保护地 PE）。这是最重要的泄放路径。
*   **PCB 与外壳连接：**
    *   在 PCB 上接口区域或其他关键位置设置多个 **"保护地"焊盘**。
    *   通过金属弹片、导电泡棉、接地螺钉等方式，将这些保护地焊盘与**可靠接地的金属外壳**实现多点、低阻抗连接。
*   **开孔设计：** 避免在敏感电路区域上方或附近设计大的开孔（如散热孔、装配孔），防止放电电弧直接打入。
*   **螺丝孔处理：** PCB 上的固定螺钉孔应连接到保护地平面，并通过金属螺钉连接到接地的外壳。

*   **阻焊层与敷铜：**
    *   在板边无走线区域或接口附近，可以大面积敷设连接到隔离地或保护地的铜箔，起到一定的屏蔽作用。
    *   可以在板边非关键位置设计专门的 **"放电齿"** 或 **"火花间隙"**（通过阻焊开窗暴露铜皮形成尖端），提供一个预定义的弱放电点（需谨慎设计）。
*   **测试点：** 测试点应避免尖锐形状，可以串联小电阻（如 1kΩ）或使用圆滑焊盘。
*   **避免浮空：** 悬空的引脚、未使用的 IC 引脚都应按照数据手册要求妥善处理（如上拉/下拉、接地或接电源），避免积累电荷。
*   **文档与规范：** 将 ESD 防护设计要求写入 PCB Layout Guide，并在设计中严格执行。

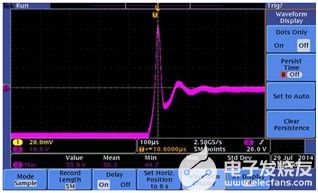

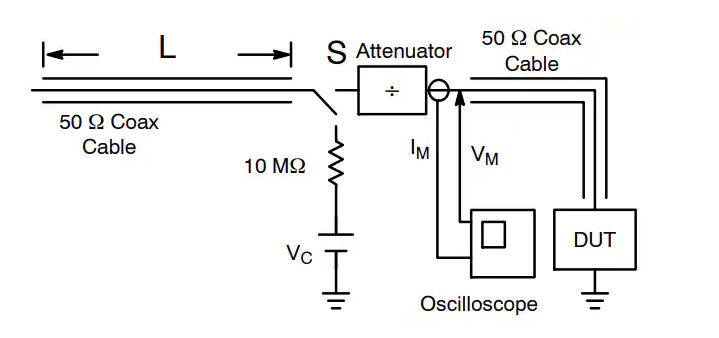

*   **测试验证：** **必不可少！** 设计完成后，必须按照相关标准（如 IEC 61000-4-2）进行严格的 ESD 抗扰度测试，验证防护设计的有效性，并根据测试结果迭代优化。
