好的，用中文为您讲解如何使用PCB（印刷电路板）制作定向天线。
PCB定向天线通常是微带天线的一种形式，因其结构紧凑、易于制造（可直接利用标准PCB工艺）、成本低、易于与电路集成等优点而被广泛应用。最常见的PCB定向天线是矩形微带贴片天线。
以下是制作PCB定向天线的关键步骤和要点：
? 1. 设计阶段 (核心环节)
- 确定工作频率： 这是最核心的参数！所有尺寸计算都基于目标频率（如2.4GHz WiFi, 5.8GHz WiFi, 433MHz, 868MHz, GPS L1 1.575GHz等）。
- 选择PCB基板材料：
- FR4： 最常见且便宜，但损耗相对较大（损耗角正切tanδ较高），尤其在较高频率（>2GHz）性能下降明显。适用于要求不高或低频应用。
- 高频板材： 如Rogers RO4003C, RO4350B, Taconic RF-35, Isola IS680等。这些板材具有更低的介电常数（εᵣ）和更低的损耗，更适合高频、高性能天线应用。成本高于FR4。
- 计算关键尺寸 (以矩形贴片为例)：
- 贴片宽度 (W)： 影响天线效率和阻抗带宽。经验公式：W ≈ c / (2 f √((εᵣ + 1)/2))。其中c是光速，f是频率，εᵣ是基板介电常数。
- 贴片长度 (L)： 决定谐振频率。是设计中最关键的尺寸。基本公式：L ≈ c / (2 f √εᵣₑff) - 2ΔL。其中εᵣₑff是有效介电常数（需计算，与εᵣ, W, 基板厚度h有关），ΔL是边缘延伸效应（fringing effect）的修正量（也与εᵣₑff, W, h有关）。
- 馈电方式：
- 边缘馈电： 馈线（通常是50Ω微带线）直接连接到贴片的一条边上。设计相对简单，但阻抗匹配需要精确计算贴片上的馈电点位置。
- 探针馈电 (同轴馈电)： 在贴片下方的接地板上钻孔，同轴连接器的内芯穿过基板焊接到贴片背面。需要精确钻孔和焊接，阻抗由探针位置决定。更适合较厚基板。
- 缝隙耦合馈电： 馈线在接地层上，贴片在上层，通过接地层上的缝隙耦合能量。好处是隔离好，但设计复杂。
- 邻近耦合馈电： 馈线与贴片在同一层但不相连，通过间隙耦合。设计需优化间隙。
- 微带线馈电是最常用的PCB方式。
- 阻抗匹配：
- 目标是天线输入阻抗为50Ω（标准射频阻抗）。
- 对于边缘馈电，需要精确计算馈电点沿贴片宽度方向(W)的位置（偏移中心）。通常使用电磁仿真软件确定最佳点。
- 有时需要在馈线和贴片之间加入阻抗匹配网络（如短截线）。
- 接地平面：
- 微带天线必须在贴片的另一面有一个连续的、完整的接地平面。
- 接地平面的大小会影响天线性能（尤其是背瓣和增益），通常建议接地平面每边至少比贴片大出λ/4（工作频率的四分之一波长）。
- 仿真优化：
- 强烈建议使用电磁场仿真软件！ 如 Ansys HFSS, CST Studio Suite, Altair FEKO, Keysight ADS Momentum, 或开源软件如 OpenEMS, Qucs-S 等。
- 仿真可以精确计算辐射方向图、增益、S11参数（反射系数，衡量匹配好坏）、带宽、效率等，避免反复打样试错。可以优化尺寸、馈电点位置、接地板大小。
- 辐射方向图：
- 矩形贴片天线在垂直于贴片的方向（即PCB板的法线方向）通常具有最大辐射（主瓣）。
- 方向性是定向天线的核心特性。通过设计，可以获得所需的前后比和波束宽度。
? 2. 制作阶段
- PCB设计软件： 使用专业的PCB设计软件（如KiCad, Altium Designer, Eagle, OrCAD）绘制天线结构。
- 画出精确尺寸的贴片形状（铜皮）。
- 绘制精确的50Ω馈线（微带线宽度取决于基板材料的εᵣ和厚度h）。
- 在反面绘制完整的接地平面（铜皮）。
- 如果需要探针馈电，放置焊盘并标注钻孔位置。
- 添加必要的丝印标识。
- Gerber文件导出： 将设计好的PCB文件导出为Gerber格式（RS-274X）和钻孔文件（Excellon格式）。
- PCB加工厂下单： 将Gerber文件发给PCB制造商进行生产。选择所需板材（FR4或高频板材）、铜厚（通常1oz或0.5oz）、板厚（影响带宽和效率，通常小于λ/10到λ/20）、阻焊颜色等。
- 焊接 (如果适用)： 如果是探针馈电或需要连接器（如SMA接头），需要精确焊接。SMA接头的外壳必须良好接地（连接到接地平面）。
? 3. 测试与调试阶段
- 矢量网络分析仪： 测量天线的S11参数（反射系数）。理想情况是在工作频率中心点S11最小（如<-10dB），并在所需带宽内保持低于设定值（如-10dB带宽）。
- 天线测试场或简易测试： 测量天线的实际辐射方向图、增益、前后比等。这通常需要专业设备和环境（如微波暗室）。业余条件下可以进行简单的距离和方向性对比测试（对比参考天线）。
- 调试：
- 如果S11不佳（反射大），可能需要微调馈电点位置（对于边缘馈电，可能需要刮开阻焊层重新焊接馈线）、修剪贴片长度（轻微改变谐振频率）或调整匹配元件（如果用了）。
- 仿真与实际总有差异，调试是必要的环节。
⚠ 重要注意事项
- 精度要求高： PCB天线的尺寸对频率非常敏感，设计要求高精度。仿真至关重要。
- 板材选择关键： 高频应用务必选用合适的高频板材，FR4损耗大且介电常数不稳定。
- 接地平面足够大： 小的接地平面会严重恶化性能，尤其是方向图。
- 环境因素： 天线附近的其他金属物体、走线、甚至人手都可能显著影响天线性能（失谐、方向图畸变）。
- 带宽： 微带贴片天线的固有带宽较窄（通常在百分之几）。如果需要更宽带宽，需要采用特殊设计（如开槽、多层叠层、U形贴片、E形贴片等）。
- 简化方法 (入门)： 对于常见频段（如2.4GHz WiFi），网上有很多已验证的PCB天线开源设计。初学者可以选择一个好口碑的设计，严格按照其指定板材（非常重要！）、尺寸和层叠结构进行复现。
? 总结
PCB制作定向天线（主要是微带贴片天线）是一个涉及射频理论、电磁场仿真、PCB设计和实践的综合性过程。核心在于精确的设计（频率、尺寸、馈电、匹配）和选择合适的基板材料。虽然入门有一定门槛，但其易于制造和集成的优点使其在无线通信领域应用广泛。务必重视仿真和测试环节。
希望这个中文解释能帮助您理解PCB定向天线的制作过程！如果您有具体的频率或应用需求，可以进一步探讨。

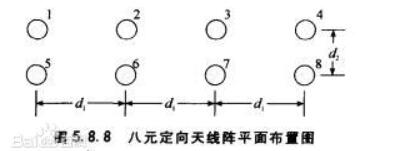

八木天线分配器双排定向天线制作方法分享
许多人在成功的制作完定向天线后, 其野心也越来越大, 因为既然一个阵列的定向天线已经成功, 何不做做双排的定向天线呢? 没错! 我们就是要本着一颗庞大的野心, 朝着想要达到的目标前进, 这样我们
king0000
2021-05-10 06:10:01
定向天线的关键技术和三大类型
定向天线，这一大类在天线领域的关注度比全向天线低了不少。但是定向天线同样有着很多全向天线没有的优势。本期我们将单独介绍定向天线，了解其特质和实际使用。
2024-09-09 14:54:43
定向天线的优缺点_定向天线的分类
定向天线是指在某一个或某几个特定方向上发射及接收电磁波特别强，而在其它的方向上发射及接收电磁波则为零或极小的一种天线。 定向天线 采用定向发射天线 采用定向发射天线的目的是增加辐射功率的有效利用率，增加保密性；采用定向。
2020-12-11 15:12:30
全向天线与定向天线的区别
全向天线和定向天线两大类。 这两种天线在设计、功能以及应用场景上有着本质的区别。 本文将详细探讨全向天线与定向天线之间的区别，帮助读者更好地理解它们的工作原理及如何选择适合自己需求的天线类型。 我们来定义什么是全向天
2024-06-06 14:10:57
定向天线原理_定向天线的典型形式
定向天线是指在某一个或某几个特定方向上发射及接收电磁波特别强，而在其他的方向上发射及接收电磁波则为零或极小的一种天线。采用定向发射天线的目的是增加辐射功率的有效利用率，增加保密性;采用定向接收天线的主要目的是增加抗干扰能力。
2020-12-11 15:07:14
全向天线和定向天线有什么不同
全向天线和定向天线的差异天线对空间不同方向具有不同的辐射或接收能力，这就是天线的方向性。根据方向性的不同，天线有全向和定向两种。下面主要讲解一下它们之间的区别以及相关参数。
doublelove
2019-06-11 06:47:23
900MHz频段定向天线的制作资料分享
这是一款简单易制的高增益定向天线，经典八木天线结构，如下图： 注：这种天线是日本人八木发明的，故称八木天线。 图中直线振子用Φ１０ｍｍ铝管，折合振子用截面为１０×３ｍｍ的铝条制作。其中
IC大当家ac
2021-05-11 06:07:06
10db路由器定向天线制作资料分享
在网上看到很多千奇百怪有丰富想象力的天线，但大体看来无非背射式定向天线和全向天线。而且受制作精度和难度困扰全向天线DIY的极少。 2.4GHZ本身就是高频要求制作精度高，如果您动手能力差的话还是
恩可口
2021-05-11 06:23:48
一款八单元DTMB扇形振子宽频带DTMB定向天线分享
扇形振子即有源振子与馈线相连，尺寸计算和连接方式见扇形振子天线。此天线设计频宽120兆赫，所以中心频率为720兆赫。由于是定向天线，调测时应对准DTMB信号发射塔所在方向。
qiangqzuo
2021-04-26 07:58:26

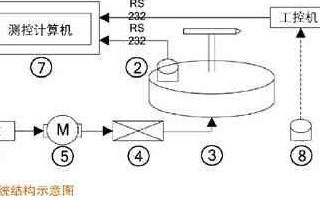

如何利用磁罗盘和GPS的定向、定位技术设计车载定向天线云台随动系统？
本文针对由指挥车和被控车辆组成的应用平台，利用磁罗盘和GPS的定向、定位技术设计了车载定向天线云台随动系统。在该系统中，定向接收天线和磁罗盘固定在指挥车云台上，GPS接收机天线安装在指挥车上。通过随动系统控制云台转动，使定向接收天线实时对准移动中的被控车辆，以达到图像的最佳接收效果。
chiaho168
2021-05-17 06:21:23

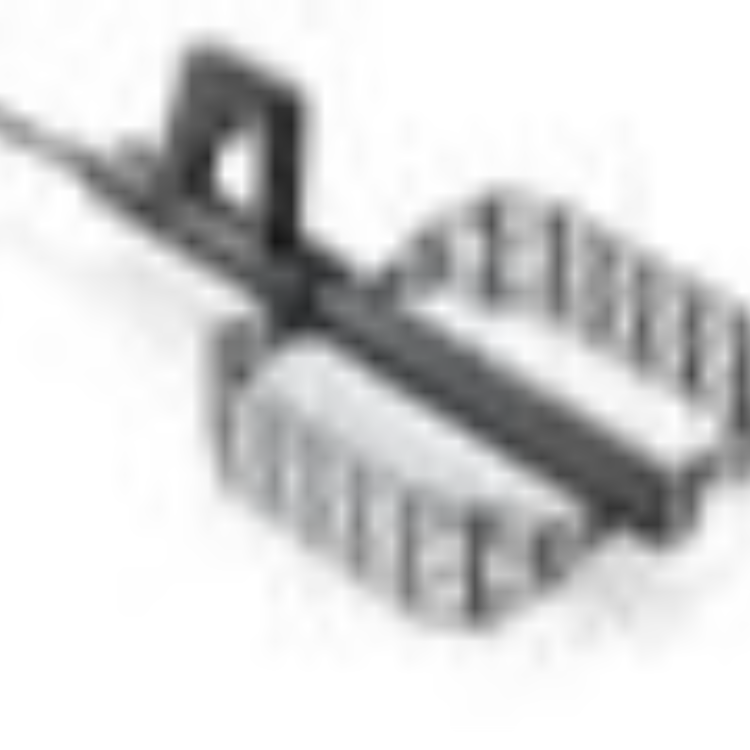

罗德与施瓦茨HE400手持式定向天线
2026-03-04 10:56:32

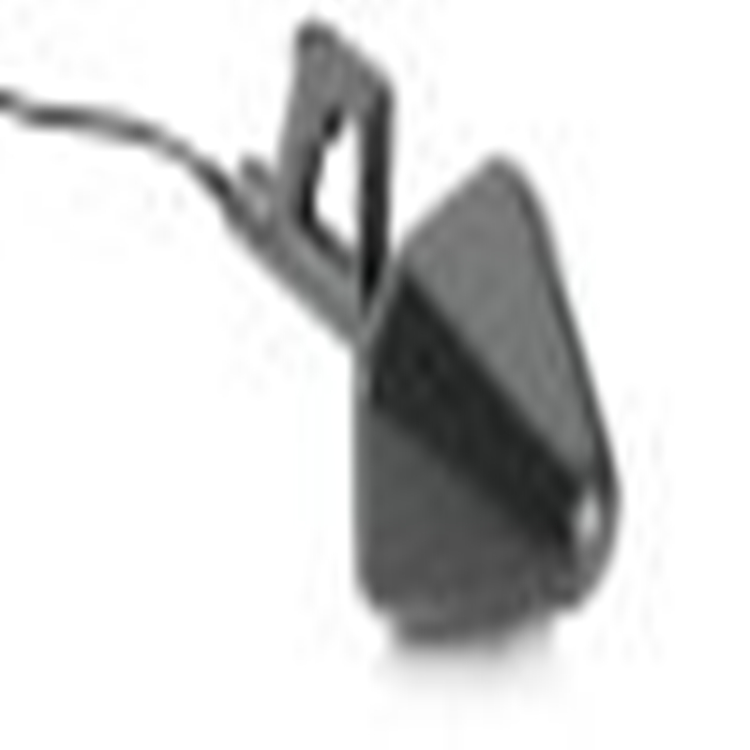

罗德与施瓦茨HE400手持式定向天线
2025-02-06 10:26:58

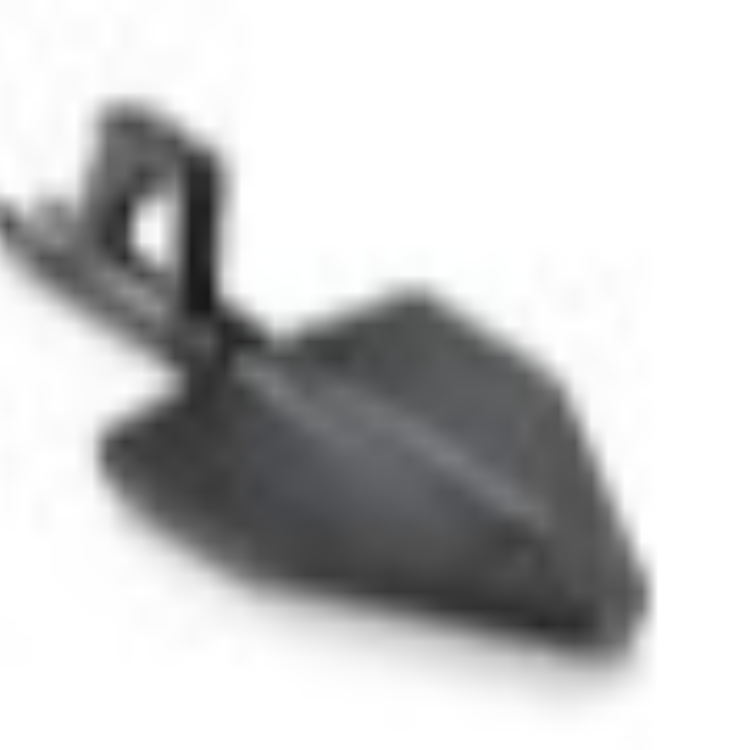

罗德与施瓦茨 HE300 有源手持宽带定向天线 HE300HF HE300CE
2025-09-17 16:19:12
2025常见平板定向天线模组技术方案与应用指南解析
平板定向天线凭借其高增益、窄波束宽度、抗干扰性强等优势，在无线通信、物联网（IoT）、智能交通、工业自动化和5G网络中得到了广泛应用。它在远距离通信和高密度信号应用场景中尤为重要。近年来，随着5G
2025-12-18 13:05:32

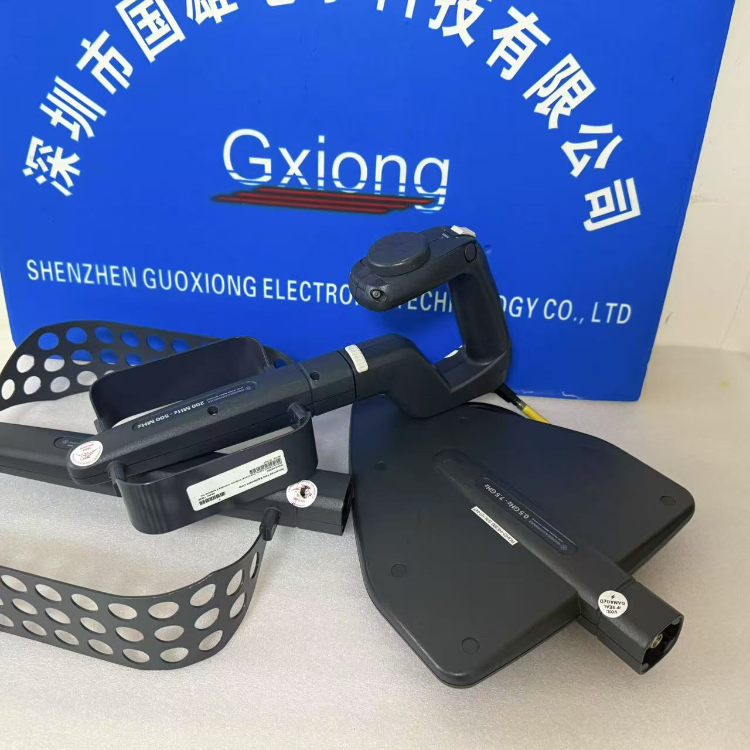

R&S罗德与施瓦茨HE400手持式定向天线
2025-01-09 10:12:59

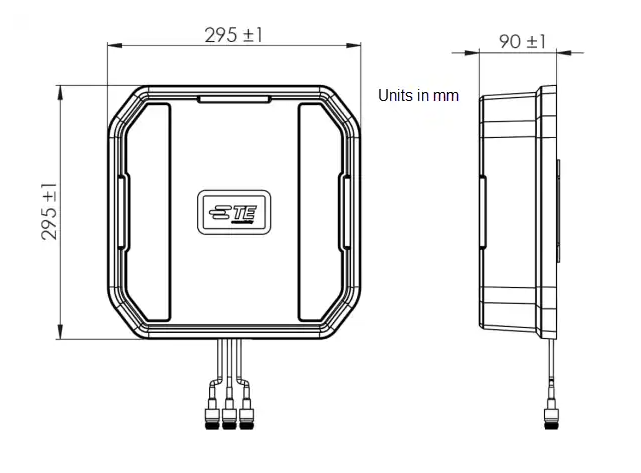

TE Connectivity RP20 Pro定向天线技术解析与应用指南
TE Connectivity (TE) 的RP20 Pro无线接入定向天线为当前和新兴的4G和5G频率提供高性能连接性 。这些天线采用2x2 MIMO技术，提供数据传输速率和带宽增强，性能高度一致
2025-11-04 09:41:53
2.4G有源读写器标配12dBi定向天线
2.4G有源读写器F2412是一款工作在2.45GHz频段的有源RFID读写设备，标配12dBi定向天线。该产品识读范围准确、识别率高、功能强大、可靠性高、扩展性强等特点，其读取距离可达5~350m。
2022-09-15 10:49:33

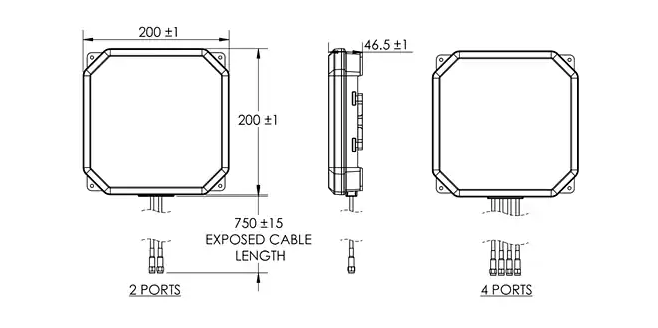

TE Connectivity ProSig Wi-Fi 6E三频段定向天线技术解析与设计应用
