在Cadence PCB设计工具（如Allegro）中，若封装名（参考标识符RefDes，如R1、C2等）不显示，可通过以下步骤排查解决：
1. 检查显示层设置（最常见原因）
- 操作路径：顶部菜单 >
Display>Color/Visibility（或直接按快捷键Ctrl + F5）。 - 关键设置：
- 左侧面板选择
Components→Ref Des。 - 确保
Silkscreen_Top（顶层丝印）和Silkscreen_Bottom（底层丝印）对应的复选框已勾选（颜色块高亮）。 - 同时检查
Package Geometry→Silkscreen_Top/Bottom是否开启，确保封装丝印层可见。
- 左侧面板选择
2. 验证元件属性
- 操作：右键点击元件 >
Show Element或使用命令栏输入show element。 - 检查项目：选中元件后，确认其属性中
REF DES是否存在且值正确（如U1、R3）。若缺失需重新关联原理图。
3. 调整文字显示设置
- 问题场景：文字过小、颜色与背景相同或被遮挡。
- 解决方案：
- 缩放视图：确保未过度缩小画布（按
F11适配窗口）。 - 修改文字颜色：在
Color/Visibility中定位Ref Des层，更换高对比度颜色（如白色/黄色）。 - 编辑文字位置：使用
Move或Spin命令调整文字位置避免被元件遮挡。
- 缩放视图：确保未过度缩小画布（按
4. 检查封装库定义
- 若部分封装不显示，需检查库内封装设计：
- 打开封装编辑器（Padstack Editor），确认丝印层包含
REF DES文本且未放置在非常规层。 - 文本属性（大小、线宽）是否合理（推荐：高度≥0.8mm）。
- 打开封装编辑器（Padstack Editor），确认丝印层包含
5. 重置显示配置文件
- 若配置文件损坏：
- 菜单 >
File>Properties> 切换至另一显示配置（如default）或恢复初始设置。
- 菜单 >
6. 更新设计数据
- 从原理图重新导入网表：
- 菜单 >
File>Import>Logic，确保元件属性（含RefDes）同步更新。
- 菜单 >
提示：以上操作基于 Allegro（17.4或更新版本）。若仍无法解决，请检查：
- 是否误激活
Blank Symbols等过滤功能（通过Tools>Utilities>Blank Symbols恢复）。 - 使用
View>Zoom Fit（快捷键F11）刷新视图。
按步骤排查后，封装名应正常显示。若问题持续，建议检查设计文件完整性或联系Cadence技术支持。
Cadence PCB封装制作流程
区别于altium的一库走天下，cadence的PCB套件流程中，PCB封装的制作需要单独制作pad，然后绘制封装。这两步的工具分别为Padstack和PCB Editor
2019-11-02 09:32:55
请问cadence和pads的PCB封装怎么导出AD可用格式？
请教下cadence和pads的PCB封装怎么导出AD可用格式。或者说是把cadence和PADS的一个项目中使用到的PCB封装导出AD可用库？
asd004
2019-08-16 02:04:32
怎么显示与隐藏原理图库的PCB封装名称
这里我们分为两种情况进行分析，一种是在绘制原理图库的时候，怎么显示与隐藏元器件封装名称；另外一种是在绘制原理图的时候，怎么显示与隐藏元器件封装名称。 ①绘制原理图库时隐藏PCB封装的操作步骤如下
2020-06-29 14:23:00
vlookup函数显示公式不显示结果
VLOOKUP函数是Excel中非常常用的一种函数，用于在一个数据范围内查找某个值，并返回相应的结果。但有时候，在使用VLOOKUP函数时会遇到公式不显示结果的问题。本文将为您详细解释可能导致此
2023-12-01 11:22:20
Cadence PCB导出stp用SolidWorks打开异常
Cadence PCB导出stp用SolidWorks打开异常原因如下：Cadence 16.6版本和Solidworks2017版本配合；Cadence正常建库（封装库，以及3D库），次3D库部分
1653485088.3635
2022-05-26 16:58:46

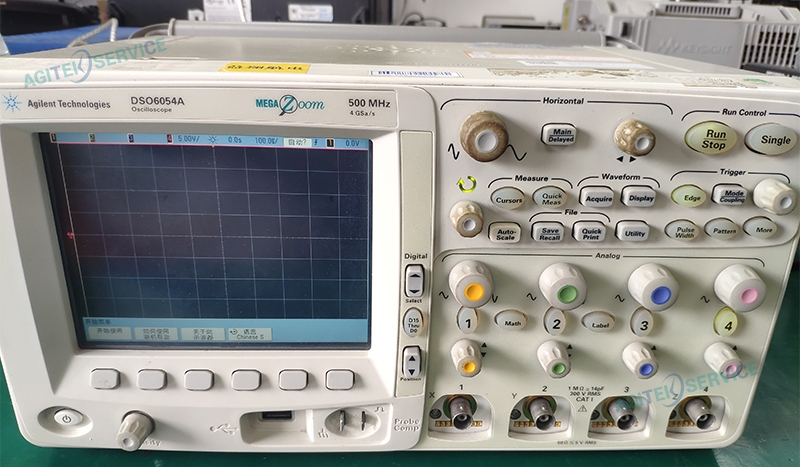

维修示波器DSO6054A开机屏幕不显示
近日山东某企业送修安捷伦示波器DSO6054A，客户反馈开机屏幕不显示，对仪器进行初步检测，确定与客户描述故障基本一致。本期将为大家分享本维修案例。 下面就是安捷伦-DSO6054A维修情况
2024-01-05 16:46:52
INSTRANCE电流探头维修波形不显示
近日某院校送修一台INSTRANCE电流探头ICP5025，客户反馈上波形不显示，对仪器进行初步检测，确定与客户描述故障一致。本期将为大家分享本维修案例。 下面就是INSTRANCE-ICP5025
2023-11-21 17:19:13
Mentor PADS将PCB封装直接添加到PCB的教程
界面里面，如若只是单个PCB封装的话，元件类型界面将不显示可添加的PCB封装。 ○ 元件类型列表中，第一列中“pads：2202”“pads”代表的是元件类型的保存库的名字，“2202”则是此元件类型的名称。 2）筛选条件 ○ 库： 选择器件库的筛选路径。 ○ 项目： 器件元
2023-11-07 07:45:02
Cadence OrCAD电源端口的网路标号显示与隐藏的方法
Cadence OrCAD电源端口的网路标号如何显示与隐藏在绘制原理图时，不知道大家有没有发现，在放置一些电源端口总是会发现GND端口没有显示网络标示，如果整个原理图工程只一个GND网络，此时GND
飞雪9366
2021-11-12 09:03:11
Cadence Allegro单个元器件的PCB封装更新操作
Cadence Allegro单个元器件的PCB封装更新操作 在PCB设计中如何对同一种类型的元器件进行封装的更新，有时候会出现这样的情况，出现错误的操作，误删除的其中一个器件的丝印或者是什么的
2022-12-22 07:40:02
PCB Editor如何制作元件封装Footprint
打开Cadence->PCB Editor，制作元件封装，为之后的PCB设计做准备。这里给出元件封装所要添加的最基本元素。关于管脚的数目、尺寸、间距等信息都需之前从Datasheet获取，或根据封装类型使用工具IPC7351 LP Viewer 查得。
胡bbs5
2019-07-17 07:57:24
Cadence Allegro 17.2更新元件封装的操作方法
，由于种种原因可能需要在没有原理图的情况下直接对PCB进行操作。如更新元件封装和增加与删除元件等操作。今天我就和小伙伴一起来学习Cadence Allegro 17.2中直接更新元件封装功能方法。首先
两只耳朵怪
2020-07-06 16:23:59
u盘插在电脑上不显示怎么回事？如何解决？
u盘插在电脑上不显示怎么回事？如何解决？ U盘作为一种便携式存储设备，提供了方便快捷的数据传输方式。然而，有时候我们插入U盘到电脑时可能会遇到它不被显示的情况。出现这种问题可能是由于多种原因
2023-12-09 15:06:24

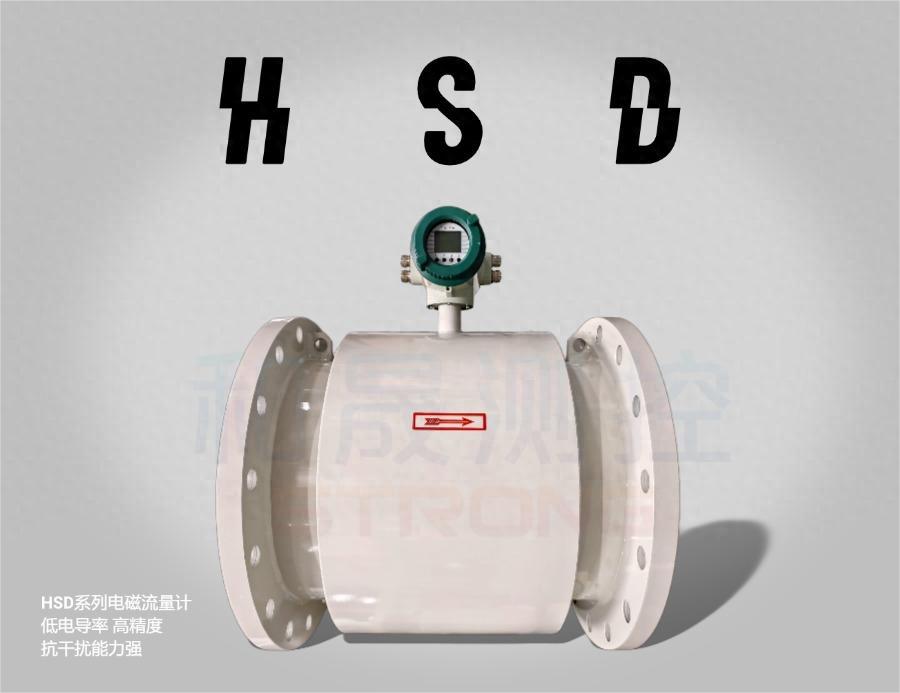

电磁流量计不显示流量有哪些原因？
