PCB（印刷电路板）的热膨胀系数（Coefficient of Thermal Expansion, CTE）指的是PCB材料在温度变化时，其尺寸（长度或体积）发生变化的程度。
这是一个非常重要的参数，理解它需要关注以下几点：
-
定义：
- 它表示单位温度变化（通常是摄氏度℃或开尔文K）所引起的PCB材料单位长度的相对变化量。
- 常用单位是 ppm/°C 或 ppm/K（百万分之一每摄氏度/开尔文）。例如，CTE = 14 ppm/°C意味着温度每升高1°C，材料在特定方向上每1米长度会膨胀0.014毫米。
-
重要性：
- 焊点可靠性： 这是PCB CTE最关键的影响。PCB上的电子元器件（如芯片、电阻、电容等）通常由硅、陶瓷或不同成分的塑料制成，它们自身的CTE与PCB基板材料（如FR-4）的CTE往往不匹配。当温度变化（如开机/关机、环境温度波动、焊接过程本身）时，PCB和元器件会以不同的速率膨胀和收缩。这种热膨胀不匹配会在连接它们的焊点上产生巨大的机械应力（剪切应力）。反复的应力循环会导致焊点疲劳、开裂甚至失效，这是电子产品常见的故障模式之一。高密度组装、大型BGA封装和无铅焊接（熔点更高）使得这个问题更加突出。
- 层压板结构： PCB通常是多层结构，由树脂（如环氧树脂）和增强材料（如玻璃纤维布）以及铜箔层压而成。这些不同材料的CTE可能不同，尤其是在Z轴（厚度方向）和X/Y轴（平面方向）。当温度变化时，层间CTE的差异可能导致层压板翘曲（Warpage）或扭曲（Twist），影响后续的组装（如SMT贴片精度）甚至导致组装后的可靠性问题。
- 通孔可靠性： 贯穿多层板的电镀通孔也受到Z轴CTE的影响。如果树脂体系的Z轴CTE远高于铜的CTE（铜的CTE很低，约17 ppm/°C），温度循环可能导致孔壁铜层承受拉力而断裂。
-

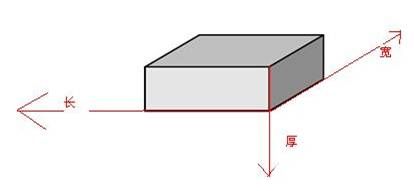

方向性：
- X-Y方向（平面内）： 通常受到玻璃纤维布（CTE很低，约5-6 ppm/°C）的强烈影响，因此平面方向的CTE相对较低。对于FR-4等标准材料，典型范围在12-18 ppm/°C。
- Z方向（厚度方向）： 主要取决于树脂体系（CTE较高，可能>60 ppm/°C）和树脂含量。Z轴CTE通常远高于X-Y轴CTE，典型值可能在50-70 ppm/°C甚至更高。这是导致通孔问题的主要原因。
-

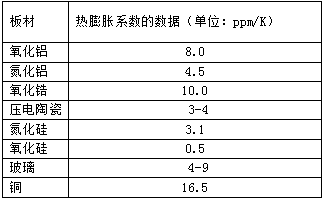

不同类型PCB材料的CTE差异：
- 标准FR-4： X-Y CTE通常在14-18 ppm/°C (Tg以下)，在Tg以上会显著升高（可能>50 ppm/°C）。Z轴CTE较高（50-80 ppm/°C）。
- 高Tg FR-4/改性环氧： 通常具有稍低的CTE（尤其是高温段CTE降低），例如X-Y CTE在12-16 ppm/°C (Tg以下)。
- 聚酰亚胺： X-Y CTE通常较低（约12-16 ppm/°C），且高温稳定性好，Z轴CTE也相对较低。
- BT环氧/双马来酰亚胺三嗪树脂： 常用于IC载板，CTE可调节得较低（如6-10 ppm/°C）以匹配芯片。
- 陶瓷基板（如氧化铝/Al2O3, 氮化铝/AlN）： CTE很低（Al2O3约6.5-7.5 ppm/°C, AlN约4.5 ppm/°C），非常接近硅芯片（约2.6-3 ppm/°C），具有极佳的热匹配性，用于高可靠性、高热导率应用（如功率模块、航空航天）。
- 复合基板（如金属基板IMS，如铝基板）： 绝缘层CTE是关注点，需平衡绝缘性和热匹配性。金属芯（铝CTE~23 ppm/°C）本身CTE较高。
- 填充材料： 在树脂中添加无机填料（如二氧化硅/SiO2，CTE~0.5 ppm/°C）是降低CTE（尤其是Z轴CTE） 最常用的方法。高速/高频材料、高可靠性材料常采用高填充技术来降低CTE。
-
如何降低CTE不匹配的风险：
- 选择CTE匹配的材料： 对于关键应用（尤其是大尺寸或高功率芯片），选择CTE更接近所连接元器件（尤其是芯片）的基板材料（如低CTE FR-4、聚酰亚胺、BT、陶瓷）。
- 使用填充材料： 选用填充了二氧化硅等高填充树脂体系的板材，能显著降低X-Y和Z轴CTE。
- 优化PCB设计： 例如使用刚挠结合板（Rigid-Flex PCB），在应力集中区域（如大型BGA角落）引入柔性部分吸收应力；合理设计焊盘结构、阻焊开窗等。
- 元器件布局和封装选择： 避免在板上放置过大的单一芯片，或选择带有底部填充（Underfill）的封装形式。
- 工艺控制： 优化焊接温度曲线，减少热冲击。
总结关键点：
- PCB热膨胀系数（CTE）衡量其受热膨胀/遇冷收缩的程度，单位是ppm/°C。
- CTE不匹配（PCB vs元器件）是焊点热疲劳失效的主要原因。
- CTE在不同方向（X-Y平面 vs Z轴）差异显著，Z轴CTE通常更高。
- 不同PCB材料（FR-4, 高Tg, PI, 陶瓷等）的CTE范围差别很大。
- 降低Z轴CTE对提高通孔可靠性至关重要，通常通过树脂填充（如SiO2）实现。
- 在设计和选材时，尤其是在高可靠性、大温差或使用大型BGA/CSP的应用中，必须考虑CTE匹配问题。陶瓷基板提供最佳的CTE匹配和散热，但成本最高；高填充的有机基板是常用的平衡成本与性能的方案。
在选择PCB基材时，务必查阅材料供应商提供的详细规格书，了解其在不同温度段（尤其是低于Tg/高于Tg）以及不同方向（X/Y/Z）上的CTE值，以满足具体应用的需求。
