以下是一份使用CST Studio Suite进行PCB板电磁仿真的详细中文教程，涵盖从导入设计到结果分析的核心步骤：
一、前期准备
-
设计文件导出
- 从PCB设计软件（如Altium Designer/KiCad/Cadence）导出：
- 层叠结构（材料厚度、介电常数）
- Gerber文件（.gbr，包含各层铜箔）
- 钻孔文件（.drl，过孔位置）
- 网络表（.csv，可选，用于端口分配）
- 从PCB设计软件（如Altium Designer/KiCad/Cadence）导出：
-
CST环境配置
- 打开CST → 新建项目 → 选择"Microwave & RF" → "PCB EMC Simulation"模板
二、导入PCB模型
-
导入几何结构
File→Import→ 选择Gerber+钻孔文件- 关键设置：
- 单位选择 毫米(mm)
- 层叠管理器中核对材料属性（εr/损耗角正切）
- 过孔自动生成（确保钻孔文件匹配）
-
简化模型（加速仿真）
- 移除无关器件（电阻/电容用S参数代替）
- 截取关键区域（如高速信号路径、电源平面）
三、设置材料属性
- 覆铜层：默认设置为PEC（理想导体）
- 介质层：
- 右键材料 →
Edit Material - 输入介电常数（FR4通常εr=4.3）
- 设置损耗（Loss Tangent ≈0.02）
- 右键材料 →
- 过孔：自动识别为金属圆柱
四、定义端口与激励
-
信号端口类型
- 集总端口（Lumped Port）：用于IC引脚
- 波导端口（Waveguide Port）：边缘辐射仿真
- 差分端口（Diff Port）：高速差分对
-
添加端口步骤
- 选中信号线末端焊盘 → 右键
Create Port - 差分对需指定正负引脚 → 设置阻抗（如100Ω差分）
- 选中信号线末端焊盘 → 右键
五、设置求解器与边界
-
求解器选择
- 频域求解器（Frequency Domain）：高效分析S参数
- 时域求解器（Time Domain）：瞬态干扰/辐射
-
边界条件
Simulation→Boundary Conditions- 默认Open (add space) 模拟自由空间
- 需要屏蔽时改为Electric（金属外壳）
-
网格设置
- 自适应网格（右键
Mesh→Global Properties） - 信号线边缘手动加密（右键→
Local Mesh Properties）
- 自适应网格（右键
六、仿真参数配置
-
频率范围
- 根据信号速率设定（如0.1-10GHz）
- 勾选
Broadband Frequency Sweep（宽频扫描）
-
仿真精度
- 设置S参数收敛阈值（默认-30dB）
- 启用对称面（Symmetry Planes）减少计算量
七、启动仿真与监控
Start Simulation→ 实时查看残差曲线- 内存不足时：启用GPU加速（需安装CUDA）
八、结果后处理
-
信号完整性分析
- S参数矩阵：查看插入损耗（S21）、回波损耗（S11）
- TDR阻抗：
Post-Processing→Impedance Profile
-
电磁兼容分析
- 远场辐射：
Farfield→ 3D方向图 - 近场分布：
Surface Current查耦合热点
- 远场辐射：
-
导出数据
- S参数导出Touchstone格式（.s2p）
- 场动画导出GIF/视频
九、常见问题解决
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 端口不收敛 | 端口与参考面接触不良 | 检查端口是否跨越GND参考层 |
| S11接近0dB | 端口阻抗匹配错误 | 重新校准端口阻抗设置 |
| 仿真内存溢出 | 模型过复杂 | 简化结构/启用T-solver对称面 |
| 高频谐振峰 | 电源平面谐振 | 添加去耦电容模型 |
进阶技巧
- 参数化扫描：分析走线宽度/间距对阻抗的影响
- 协同仿真：将S参数导入电路工具（如ADS）
- 温度分析：在材料属性中启用温度依赖模型
✅ 提示：首次仿真建议用小型测试板（如传输线）验证设置，再逐步扩展至完整设计。
此流程覆盖了PCB仿真的核心步骤，实际应用中需根据具体设计目标（SI/PI/EMC）调整侧重点。建议结合CST官方文档《PCB Simulation Workflow》深化学习。
天线的HFSS和CST仿真介绍与对比
摘要： 目前常用的电磁仿真软件有HFSS、CST、FEKO等，HFSS软件仿真电小物体相对而言要比CST更精确，CST对宽带天线的求解速度则比HFSS更胜一筹！因为CST是基于时域有限积分法，只需要
2021-08-27 15:14:30
CST—EMC（电磁兼容）仿真及分析工具
CST全称为Computer Simulation Technology，具备完备的3D全波电磁场仿真技术。CST Studio Suite（CST工作室套装）是CST的核心产品，是目前市场上准确
2024-01-10 15:04:27
CST电磁兼容性仿真—双脉冲3D仿真
众所周知，达索系统的CST对于电磁兼容性仿真有着很好的精度和准确度。那么CST除了电磁兼容性仿真，SIPI仿真还能做哪些事呢？
2023-06-08 11:24:12
新能源汽车EMC仿真
2024-11-18 11:37:34
微波及天线射频电磁特性仿真
2024-11-18 11:34:02
多物理场耦合仿真
2024-11-18 10:19:38
PCB仿真软件的电磁场求解器分类
目前商业化的PCB仿真软件主要有： Cadence公司的Sigrity、Ansys公司的SIwave/HFSS、CST公司的CST、Mentor公司的HyperLynx、Polor公司的Si9000等。不同的仿真软件所使用的电磁场求解器各不一样，但是可以大致分为几类：
2019-05-18 09:26:27
CST-各类传输线仿真报告
CST仿真软件提供了一个三维建模环境，使用户能够创建和编辑复杂的电磁结构，如天线、滤波器、传输线、电路板等。它包含了数值求解器和算法，用于计算电磁参数，并提供了强大的后处理和数据分析工具，用于评估和优化设计。
2023-08-11 11:04:49
CST软件的广泛应用
在21世纪的科技浪潮中，电磁仿真技术已成为推动众多行业发展的关键力量。作为电磁仿真领域的佼佼者，CST软件凭借其强大的功能、高精度的仿真结果以及广泛的应用领域，在全球范围内赢得了广泛的认可和赞誉。本文将深入探讨CST软件的广泛应用，揭示其在不同行业中的重要价值和深远影响。
2025-12-17 10:22:58
PCB仿真软件有哪些？PCB仿真软件是如何进行LAYOUT仿真的？
PCB仿真软件有哪些？PCB仿真软件是如何进行LAYOUT仿真的？ PCB仿真软件是为了帮助电子工程师在设计和开发PCB电路板时进行各种仿真分析而开发的。这些软件可以模拟电路的行为和性能，并帮助
2023-11-24 14:51:01
CST软件使用的过程说明
本期将给大家介绍CST2023版本即将推出的新功能---EMI接收机仿真。该功能采用后处理的方式实现，可以对时域电压信号做FFT，同时可以根据不同的仿真频段，选择不同的RBW，并且支持PK、AV
2022-07-21 09:28:37
设计pcb板的步骤 PCB设计流程
现在的技术正在进步，对PCB板的要求也越来越高，不过设计pcb板的步骤基本都没什么变，那么设计pcb板的步骤有哪些呢？下面小编就带大家了解一下。 pcb板设计的主要步骤是方案分析 - 》 电路仿真
2021-10-03 18:08:00
电磁遇上热与应力-CST多物理场仿真解决复杂工程挑战
当电磁遇上热与应力，CST MPhysics Studio提供真正的全耦合多物理场仿真能力。电磁-热耦合、热失谐分析、热-机械耦合、电磁-机械耦合，解决复杂工程挑战。
2025-07-29 16:21:22
从EDA到3D电磁场，CST PCB Studio信号完整性分析工作流详解
CST PCB Studio提供从版图到三维全波分析的无缝集成环境，解决高速PCB设计挑战
2025-08-06 11:25:08
PCB电路板级仿真的必要性
然而，大部分电子设计工程师只设计印刷电路板，而不设计集成电路。用于PCB电路板设计的EDA工具软件的销售量只占整个EDA销售额的很小一部分。造成这种反差的原因是许多电路板设计工程师不接受仿真工具，尽管IC工程师将仿真视为设计过程的一个基本步骤。
2023-11-14 15:14:24
基于PCB通孔微带波导的设计方法与仿真
microstrip line 和微带脊间隙波导，其中，弯折微带线损耗最高，微带脊间隙波导最低。 2、仿真时 HFSS 的集总端口结果较为准确。其波端口或者 CST 仿真有问题，CST 仿真端口需要特殊
2022-12-13 14:30:15
PCB仿真结果天下无敌，板厂加工让你一败涂地
见过不少很会仿真高速过孔的高手，仿真结果very good，加工出来测试性能差5倍。你的仿真方法的确没什么问题，只是你选的PCB板厂配不上你而已……
2025-07-21 15:56:21
PCB板电镀仿真如何实现
PCB 板是几乎所有电子产品的心脏，它承载着实现其功能的组件和铜线。制造过程中通常包含电镀环节，不同设计的电镀会有差异。这使仿真和优化工程师要不断创建新模型。如果能将其中大部分工作交给设计和制造PCB 板的设计、工程和技术人员，让他们自己去进行电镀仿真，那又将如何呢？来这里看下如何实现吧。
ufydsyfsf
2019-07-03 07:52:37
pcb仿真能解决什么问题？
pcb仿真能解决什么问题？ PCB（Printed Circuit Board，印刷电路板）是一种在电气和电子设备中应用广泛的基础元件。随着技术的不断发展，PCB设计也进入了数字化和智能化的时代
2023-08-29 16:40:26
射频PCB电路设计与仿真案例
在进行射频PCB电路设计的时候，我们一般靠“经验”和“原则”指导设计，某些情况经验的作用也是有限的。要设计好射频板级电路，仿真是必不可少的。之所以某些经验可以替代仿真，是因为产品的电路非常成熟或
2023-08-09 09:46:10
电路仿真和PCB设计软件
关键要点电路仿真软件和PCB设计软件在PCB设计过程中发挥着互补作用，为工程师提供设计、仿真、验证和优化电子电路的工具。有效的仿真分析有助于减少开发所需的设计、制造和测试迭代次数，确保电路设计在板
2024-07-13 08:12:59

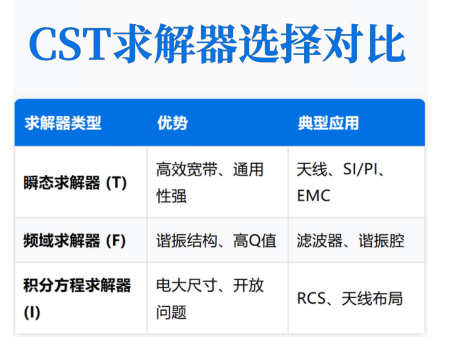

CST求解器选择指南：瞬态(T)、频域(F)还是积分方程(I)
