PCB上的镀金层维修确实是个技术活儿，具体方法取决于镀金的类型（主要是金手指还是ENIG表面处理）以及损坏的程度。以下是常见维修方法的中文说明：
? 一、 金手指磨损/脱落维修 (最常见维修需求)
金手指是插槽连接部分，对平整度、厚度、导电性和耐磨性要求很高。
-
局部补金 (选择性电镀/刷镀 - 最常用且相对可靠的方法)
- 原理: 使用专用的小型电镀设备，只在磨损或脱落的位置进行精确的电沉积镀金。
- 步骤:
- 彻底清洁受损区域，去除氧化层、油污和残留物。
- 可能需要进行轻微的活化或预镀处理（如镀一层薄镍）。
- 使用带有吸嘴或笔尖的设备，精确对准受损部位，通电流进行局部镀金。
- 控制镀金时间和电流以获得所需厚度。
- 优点: 针对性强，修复效果好，能恢复接近原厂的导电性和外观。
- 缺点:
- 需要专业设备和熟练技师操作。 个人DIY难度极大。
- 修复区域的金层厚度和边缘结合力可能不如原厂均匀。
- 成本相对较高。
- 适用性: 适用于中度磨损、局部脱落或有划痕但未伤及底层铜的金手指。是维修站最常用的方法。
-
更换金手指连接器模块 (最彻底可靠，适用于严重损坏或脱焊)
- 原理: 如果金手指是整个焊接在PCB边缘的独立连接器模块（常见于内存条、显卡等），且损坏严重或脱焊，则将其整体拆下，更换一个新模块。
- 步骤:
- 使用热风枪或专用烙铁小心拆下旧的连接器模块。
- 清理焊盘上的旧焊锡。
- 将新的连接器模块（带完整金手指）对准位置焊接上去。
- 优点: 修复效果最佳，等同于新件。
- 缺点:
- 需要找到完全匹配的原装或兼容新连接器模块。
- 拆焊和焊接需要熟练技术，操作不当会损坏PCB焊盘。
- 成本最高（新模块+人工）。
- 适用性: 金手指整体脱落、严重烧毁、碎裂，或其焊接点本身出现问题。
-
飞线 (应急或特殊场合)
- 原理: 绕过损坏的金手指触点，直接用细导线（漆包线、镀金线）将PCB线路板上的信号点连接到对应插槽的触点或需要连接的位置。
- 步骤:
- 找到断线金手指在PCB板上的源头焊盘或测试点。
- 小心剥离一小段绝缘层（如果是漆包线）。
- 将导线一端焊接在源头点。
- 将导线另一端焊接在对应插槽的弹片、插座焊点或另一个功能正常的触点/连接器上。
- 优点: 无需特殊设备，成本最低，在无法进行其他修复时可作为应急方案。
- 缺点:
- 可靠性差，不稳定，易断或接触不良。
- 外观难看，不专业。
- 可能影响信号完整性（尤其在高速信号下）。
- 无法恢复插拔功能。
- 适用性: 其他方法不可行时的临时措施，或某些信号不重要且空间允许的特殊情况。强烈不推荐作为首选方案。
-
导电银漆/导电胶 (临时应急或极轻微磨损)
- 原理: 在磨损处涂覆含有银颗粒的导电涂料，试图恢复导电性。
- 步骤: 清洁表面后，用细毛笔或针尖小心涂抹。
- 优点: 操作最简单。
- 缺点:
- 耐磨性极差！ 插拔几次大概率就会磨掉失效。
- 接触电阻不稳定。
- 厚度无法控制，可能影响插拔。
- 长期可靠性非常低。
- 适用性: 仅在极其轻微的表面氧化或划痕，且对可靠性要求不高、插拔次数极少的情况下临时应急使用。不推荐用于需要可靠连接的金手指维修。
? 二、 ENIG (化学镀镍浸金) 表面处理的焊盘/线路镀金层损坏维修
这种镀金层主要用于焊接和防氧化，对平整度要求不如金手指高，但损坏会影响焊接性。
-
局部补金 (选择性电镀/刷镀 - 推荐方法)
- 原理和步骤: 基本同上文金手指的局部补金。适用于焊盘局部金层脱落、氧化或轻微划伤。
- 目标: 恢复可焊性和导电性。
- 注意: 比金手指补金要求稍低，但仍需专业设备和技术。
-

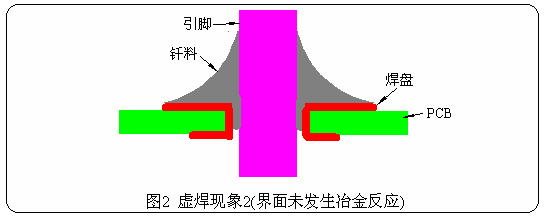

重新焊接/补锡 (针对焊盘)
- 原理: 如果金层损坏但底层的镍/铜层完好，且该焊盘需要焊接元件，可以通过焊接操作覆盖受损区域。
- 步骤:
- 彻底清洁焊盘。
- 使用新鲜的、活性好的助焊剂和焊锡丝。
- 在焊盘上重新上锡，让焊锡良好地润湿焊盘，覆盖住金层受损区域。
- 然后再焊接元件。
- 优点: 相对简单，利用焊接过程本身修复焊盘。
- 缺点: 仅适用于后续需要焊接的焊盘。修复后的焊点外观不如完好金焊盘美观。无法修复仅用于测试点或非焊接接触点的金层损坏。
- 适用性: 焊盘金层轻微损伤（如轻微氧化、划痕），且该焊盘后续需要焊接元件。
-
更换元器件 (如果焊盘损坏是因拆焊不当造成)
- 原理: 焊盘的金层（甚至镍/铜层）在拆焊旧元件时被连带撕脱损坏。
- 解决: 焊接新元件时，需要利用上述方法（补金或重新上锡）先修复焊盘，或者如果损坏严重到无法修复，可能需要飞线到元件的引脚或其他可用焊盘上。
-
导电银漆/导电胶 (临时或非关键信号)
- 原理: 在受损的线路或焊盘上涂覆导电涂料恢复电气连接。
- 适用性: 与金手指类似，仅限于非关键路径、低电流、非高频、且无机械应力区域的临时修复或测试用途。可靠性远不如焊接或电镀修复。
? 重要注意事项
- 专业性是关键: 除了简单的重新上锡焊接外，可靠的PCB镀金维修（尤其是金手指）通常需要专业的维修公司或工厂才能完成。他们有专用的选择性电镀设备、材料和经验丰富的技术人员。
- 清洁是第一步: 任何修复操作前，必须彻底、无残留地清洁受损区域。残留的油脂、助焊剂、氧化物等都会严重影响修复效果和可靠性。
- 评估成本和价值: 专业维修费用可能较高，需要权衡维修成本与PCB板本身的价值。对于廉价或已过时的板卡，维修可能不经济。
- 黑盘问题: 如果ENIG表面处理的焊盘出现"黑盘"（镍层腐蚀导致金层下出现黑色磷富镍层），这通常是制造缺陷或劣质工艺造成的。一旦发生，基本无法通过维修恢复其焊接可靠性，唯一的办法是移除受影响的元器件（如果还能拆下来），彻底刮净损坏的焊盘（露出底层铜），然后飞线或做埋盲孔连接到其他可用点，或者直接报废该区域/板卡。
- 安全: 操作前务必断开所有电源并放电（尤其是大电容）。使用防静电措施。
? 总结建议
- 对于DIY爱好者: 如果金手指只是非常轻微的氧化脏污，先用高纯度无水酒精和无纺布擦镜布（如眼镜布）反复擦拭尝试清洁。绝对不要用橡皮或砂纸！对于焊盘损坏，如果底层金属完好且需要焊接，可尝试清洁后使用优质助焊剂和焊锡重新焊接覆盖。其他情况，特别是金手指磨损、脱落，或ENIG焊盘金层大面积损坏，强烈建议送修专业机构。
- 对于寻求维修:
- 金手指问题: 首选寻找提供PCB维修服务的专业公司。明确告诉他们损坏的是金手指，询问他们是否有选择性电镀设备和技术。更换模块适用于特定板卡且能找到配件时。
- ENIG焊盘/线路问题: 同样寻求专业维修。局部补金或评估是否可通过焊接修复。
? 核心结论：真正的镀金层修复（特别是要求高的金手指）是精密工艺，个人或普通维修店很难做好，找有选择性电镀设备的专业PCB维修服务商是最佳选择。 临时或应急方法（导电漆、飞线）仅在特定场景下勉强可用，且需承担可靠性风险。
