pcb测试治具技巧

好的，PCB测试治具的设计、制作和使用涉及多个环节，掌握一些技巧能显著提高效率、降低成本并提升测试可靠性。以下是一些关键技巧，涵盖不同方面：

? 一、 设计阶段技巧（重中之重）

1. 明确测试需求是基础:

   • 测试目标： ICT (在线测试，短路/开路/元件值)？ FCT (功能测试，上电工作)？ 边界扫描？ 混合测试？ 明确目标决定治具类型和复杂度。
   • 覆盖率要求： 需要测试多少比例的焊点/网络？哪些是关键信号/电源？ 哪些部分可以豁免测试？ 这直接影响探针数量和布局。
   • 测试参数： 电压、电流、频率范围？ 是否需要高压测试(Hipot)？ 测试程序的限制？
   • 产能要求： 测试节拍要求？ 影响治具的操作便捷性（如气动 vs 手动）、可靠性（探针寿命）。
   • 电路板信息： GERBER文件、BOM、坐标文件、原理图、PCB实物样板的准确性至关重要。

2. 优化测试点设计:

   • 优先利用现有测试点： 在设计PCB时就预留足够、位置合理、大小合适的测试点（直径建议≥0.8mm），这是治具成功的关键。避免完全依赖焊盘或元件引脚。
   • 合理分布： 测试点尽量均匀分布，避免过度集中导致探针针模局部应力过大或针模过大过重。
   • 避开障碍物： 仔细检查测试点上方空间（Z轴），确保无高大元件、散热器、连接器、卡扣等阻挡探针接触。考虑定位柱和压板机构的空间。
   • 足够间距： 相邻测试点间距（中心距）建议≥2.54mm (100mil)，最小不低于1.27mm (50mil)。间距过小易导致探针短路、干扰、维修困难。
   • 大小合适： 测试点直径或方形焊盘边长建议≥0.8mm - 1.0mm。过小探针易滑脱或损坏焊盘。圆形测试点最佳。
   • 表面处理： 考虑焊盘表面处理（如喷锡、沉金、OSP），不同处理方式接触电阻和耐用性不同。

3. 精密探针选型与布局:

   • 类型选择： 根据测试点位置、间距、障碍物选择合适类型的探针：
     • 标准弹簧探针： 最常用，垂直测试。
     • 冠簧探针： 侧向接触或特殊角度接触。
     • 带尾纤探针： 用于高频测试或需要屏蔽的场合。
     • 加长探针/偏置探针： 避开元件或连接器。
   • 弹簧力选择： 根据元件、焊盘强度选择合适的弹簧力（如30g, 50g, 100g, 200g）。力量过小接触不良，过大可能压坏元件或焊盘。关键点（如电源）可考虑更大力度。
   • 针尖选择： 尖针（刺破氧化层）、平头针（大面积接触）、锯齿针（增大摩擦力防滑脱）、三棱针（高频性能好）。
   • 最小化密度： 在保证覆盖率前提下，尽量减少探针数量。利用网络连通性（一根针测一个网络），避免重复测试。

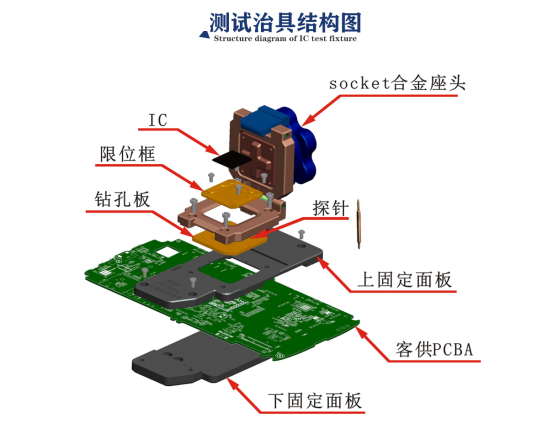

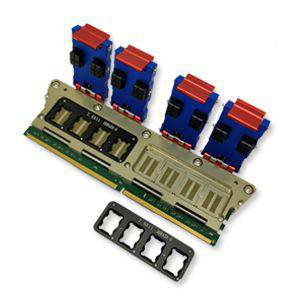

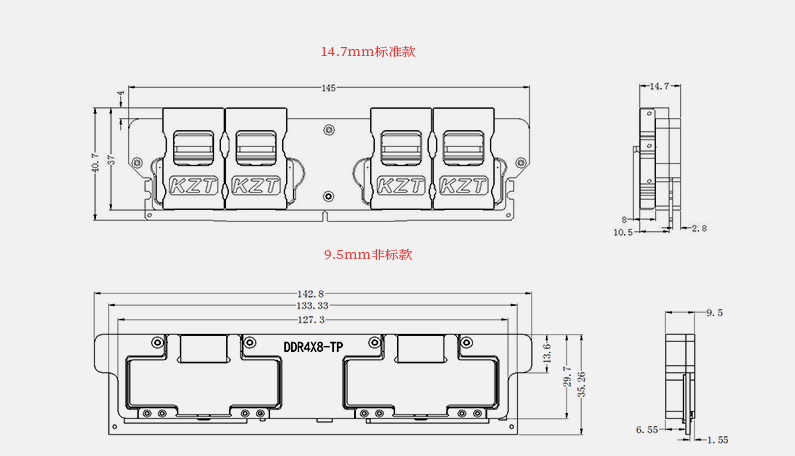

4. 定位与固定机构设计:

   • 精确定位： 使用坚硬、耐磨损的定位销（金属销最佳）配合PCB上的定位孔。销钉配合公差要严格控制（通常±0.05mm）。至少2个，最好3个（呈不对称分布防止放反）。
   • 可靠压合： 设计均匀、稳定的压合机构（气动、手动螺丝、肘夹）。确保所有探针能同时、稳定地接触到测试点。
   • 压力均衡： 使用缓冲材料（如硅胶垫、泡沫、弹簧）分散垂直压力，保护PCB和元件。特别是对于有BGA、大型IC的板子。
   • 考虑板弯： 对于大尺寸或薄板，设计支撑结构防止板弯导致接触不良。

5. 电气设计与布线:

   • 信号完整性： 对于高速信号，考虑阻抗匹配、串扰控制（使用屏蔽线、地线隔离）。
   • 电源载流： 评估电源网络的测试电流，确保导线、连接器、继电器能承载，避免过热。
   • 隔离与保护： 在治具内部集成必要的隔离电路（光耦、继电器）、保护电路（限流电阻、TVS管），防止测试设备（ATE）损坏或被PCB损坏。
   • 接地设计： 良好的接地布局至关重要，减少噪音干扰和提高测试稳定性。
   • 模块化设计： 对于复杂治具或经常更换适配板的场景，考虑模块化设计（如针模与底板分离）。
   • 标识清晰： 所有接口（气路、电接口）、跳线、开关、指示灯都要清晰标注。

6. 可制造性与可维护性:

   • 易于装配： 设计时要考虑探针安装调试、走线布线的便利性。
   • 易于维修： 探针应方便单独更换。模块化设计有利于快速替换故障模块。
   • 预留空间： 为调试、维修工具（镊子、螺丝刀）操作留出空间。
   • 文档齐全： 制作详细的图纸（针位图、接线图、装配图）、BOM清单和维护手册。

? 二、 制作阶段技巧

1. 材料选择:

   • 针板材： 常用环氧树脂板（FR4, G10）、电木板（Phenolic）。FR4/G10精度高、耐用性好、尺寸稳定，是首选。要求平整度高、硬度适中（便于钻孔又不易变形）。
   • 底板/结构件： 铝合金（轻便、强度适中）、钢（强度高、重）、工程塑料（绝缘、轻便）。根据承重、成本和绝缘要求选择。
   • 定位销/套： 淬火钢或钨钢，保证硬度和耐磨性。
   • 压合缓冲： 硅橡胶垫（常用）、泡棉、弹簧。选择硬度合适的材料。

2. 精密加工是关键:

   • 钻/铣孔精度： 探针孔的直径、位置精度（±0.025mm或更高）是治具性能的核心。使用高精度CNC机床。
   • 孔壁质量： 孔壁光滑无毛刺，保证探针顺畅伸缩。
   • 针模厚度： 根据探针行程选择合适的针模厚度（通常6-12mm）。太薄强度不够，太厚压缩行程不足。
   • 平整度保证： 针模上下表面、底板安装面都需要良好的平面度，避免装配后翘曲。
   • 严格首件检验： 第一块针模做好后，必须用样板或标准块进行精密测量验证孔位精度。

3. 探针安装与测试:

   • 清洁： 安装前清洁针孔和探针，避免杂质影响接触。
   • 垂直安装： 确保探针装入后垂直于针板平面。
   • 预压测试： 使用专用针痕纸或薄铝箔压在PCB测试点上，装入治具压合后取出，检查每个测试点是否都有清晰、完整的压痕，确保所有探针都能接触到目标点。
   • 连通性测试： 使用蜂鸣档或低电压源测量每个探针到线缆接口的连通性。

4. 布线工艺:

   • 线缆选择： 选择柔软、耐弯折、屏蔽性能好的线缆（如硅胶线）。
   • 捆扎固定： 线缆合理捆扎固定，避免拉扯、缠绕、摩擦。
   • 焊接/压接质量： 确保探针尾部、继电器、连接器等连接点焊接或压接牢固可靠。避免虚焊、冷焊。
   • 防护： 关键线缆或脆弱部分可加套管保护。

? 三、 使用与维护技巧

1. 规范操作:

   • 定位放置： 严格按照定位销和定位边放置PCB，确认到位。
   • 平稳压合： 操作压合机构（按按钮、扳手柄）要平稳、到位。避免猛力撞击。
   • 确认状态： 压合到位指示灯亮（如果有）后再启动测试。
   • 轻取轻放： 测试完成，释放压力后，再平稳取出PCB。

2. 日常清洁与保养:

   • 定期清洁针头： 使用专用的探针清洁剂（如IPA异丙醇）和无尘布/棉签清洁探针针尖的锡渣、松香、灰尘等污染物。这是保证接触良好、减少误测最关键的措施！建议每班次或根据生产量定期清洁。
   • 清洁针模表面： 清除针模表面掉落的元件、锡渣等杂物。
   • 清洁定位销/孔： 防止灰尘、油污影响定位精度。
   • 检查缓冲垫： 定期检查压合缓冲垫是否老化、变形、损坏，及时更换。

3. 定期检查与校准:

   • 探针状态： 定期检查探针有无弯曲、磨损、卡滞、弹簧失效。可用放大镜观察。
   • 定位精度： 定期使用标准板或高精度量具检查定位销的磨损情况和精度。
   • 压力测试： 检查压合机构是否还能提供均匀、足够的压力。
   • 电气性能： 定期抽测治具内部线路的导通性、绝缘性（特别是高压治具）。

4. 备件管理:

   • 关键备件： 储备常用型号和规格的探针、弹簧、缓冲垫、易损定位销等。
   • 标识清晰： 针位图、接线图等重要文档与治具放在一起，方便维修。

5. 环境管理:

   • 保持治具存放和使用环境的清洁、干燥，避免灰尘、油污、湿气侵蚀。
   • 避免剧烈震动或撞击。

? 四、 快速排查故障技巧

1. 定位问题： 是同一位置多个点都Fail？还是单个点Fail？是整个板Fail还是局部Fail？是固定Fail还是随机Fail？
2. 优先清洁： 绝大多数接触不良问题（开路、阻值变大）都是由脏污的探针引起的。第一时间清洁相关探针及其接触的PCB测试点是最高效的方法。
3. 目视检查：
   • 检查疑似Fail点的探针是否有明显弯曲、损坏、严重污垢。
   • 检查PCB对应测试点是否被污染、氧化、损坏。
   • 检查定位销是否磨损，PCB是否放置到位。
   • 检查压合缓冲垫是否压偏或失效。
4. 针痕检查： 再次使用针痕纸检查疑似Fail点的探针是否能接触上。
5. 通路测试： 使用万用表蜂鸣档检查治具内部从探针尾部到接口的线路是否导通。
6. 替换法： 如有备用探针或相同规格探针，替换可疑探针测试。
7. 观察测试过程： 在安全前提下（特别是FCT），观察测试过程中的指示灯、继电器动作、异常声音等。

? 总结核心原则

• 设计是根本： 良好的设计（测试点、探针布局、定位压合）奠定了成功的基础。
• 精度是生命： 加工精度（孔位、平整度）直接影响测试可靠性。
• 清洁是关键： 定期彻底的清洁是维持良好接触、减少误测失效率的最有效手段。
• 维护是保障： 规范的日常操作、定期保养检查和及时的备件更换，能显著延长治具寿命，保障生产顺畅。

掌握并实践这些技巧，能帮助你设计和制造出高性能、长寿命、低维护的PCB测试治具，并确保其在使用过程中稳定可靠地发挥作用。??
