imu电路

好的，IMU（惯性测量单元）的电路设计是一个比较专业的领域，涉及传感器、信号调理、数据处理和接口等多个方面。下面用中文详细介绍其核心组成部分和设计考虑：

核心构成模块

1. 传感器单元 (核心)：

   • 加速度计：测量沿 X/Y/Z 三个轴的线加速度（包括重力）。常见类型有 MEMS（微机电系统）电容式或压电式。
   • 陀螺仪：测量绕 X/Y/Z 三个轴的角速度（旋转速率）。主流也是 MEMS 技术（如科里奥利力原理）。
   • (可选) 磁力计：测量环境磁场强度（X/Y/Z），用于提供绝对航向参考，常与加速度计、陀螺仪组成 AHRS（姿态航向参考系统）或 MARG（磁、角速率、重力）传感器。严格来说，单独的磁力计不属于IMU，但常与IMU集成。
   • (可选) 压力传感器：测量大气压，用于估算高度（气压高度计）。

2. 信号调理电路 (关键):

   • 放大：传感器（尤其是 MEMS）输出的原始模拟信号（电压或电流）非常微弱（微伏/毫伏级），需要低噪声、高输入阻抗的运放进行放大。
   • 滤波：
     • 抗混叠滤波：在模数转换之前，必须使用低通滤波器滤除高于采样频率一半（奈奎斯特频率）的高频噪声，防止混叠失真。通常是无源RC或有源滤波电路。
     • 带宽限制/噪声抑制：根据应用需求，设计合适的低通滤波带宽，滤除高频振动、开关噪声等不需要的信号。
   • 偏置/失调校正：传感器本身可能有零点偏移，调理电路可能需要提供直流偏置调节能力（硬件或软件校正）。

3. 模数转换：

   • ADC：将调理后的模拟信号转换为数字信号供处理器处理。
   • 要求：IMU 要求较高的分辨率（至少 12位，常见 16位）和采样率（几十 Hz 到几 KHz，取决于应用）。ADC 的精度、线性度和噪声性能直接影响最终测量精度。常用类型有 Σ-Δ ADC（高精度、低噪声）或 SAR ADC（高速度、中等精度）。

4. 核心处理器/控制器 (或专用ASIC)：

   • 微控制器 / 微处理器：控制传感器采样时序、读取 ADC 数据、运行基础算法（如简易滤波）、处理通信协议。
   • 数字信号处理器 ：对于需要实时复杂传感器融合算法（如卡尔曼滤波）的应用，可能需要更强的计算能力。
   • 传感器集线器/协处理器：专用芯片，用于高效读取和处理传感器数据，减轻主处理器负担。

5. 传感器融合算法 (硬件上表现为处理器的执行)：

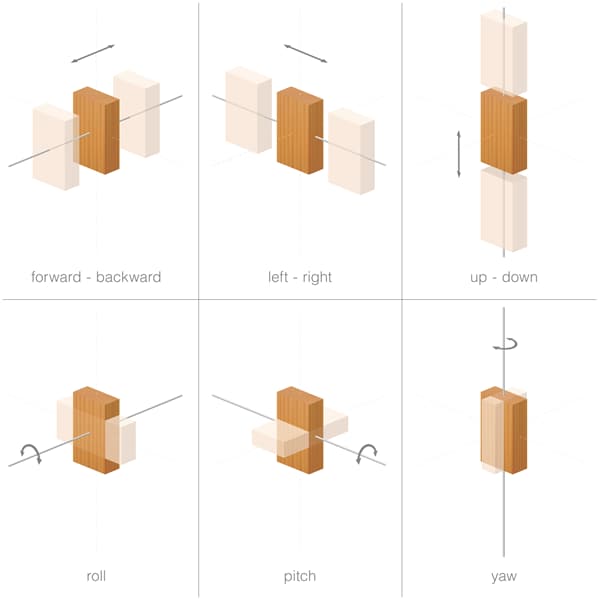

   • 核心“软件”，通常在处理器上运行（也可见于专用ASIC）。融合加速度计、陀螺仪、（可选）磁力计的数据，克服各自的漂移和噪声问题，计算出更精确、更稳定的姿态角（Roll俯仰，Pitch横滚，Yaw偏航）、航向、位置变化等信息。

6. 电源管理电路：

   • 稳压器：为传感器、运放、ADC、处理器等提供稳定、干净的电源电压（如 3.3V 或 1.8V）。IMU对电源噪声敏感，常使用 LDO（低压差线性稳压器），特别是在模拟部分。
   • 去耦/旁路电容：在每个芯片的电源引脚附近放置合适的电容（通常大小电容并联），滤除高频噪声，提供瞬时电流。

7. 通信接口：

   • 数字接口：将处理后的数据输出给外部主系统。最常见的是：
     • I²C：两线制（时钟线 SCL，数据线 SDA），简单，速度中等。
     • SPI：四线制（时钟 SCK，主出从入 MOSI，主入从出 MISO，片选 SS），速度快，全双工。
     • UART：异步串口（TX, RX），常用于调试或连接特定主控。
   • 电平转换（可选）：如果 IMU 供电电压与主系统不同，可能需要电平转换器。

8. 外部晶振/时钟源：

   • 为 MCU/处理器和（有时）ADC 提供精确的时钟基准。精度要求取决于姿态解算的需要。

9. 辅助电路：

   • EEPROM/Flash：存储校准参数（零点、比例因子、温度补偿系数、非正交误差补偿参数等）。
   • 温度传感器：监测 IMU 内部温度，用于对传感器（尤其是陀螺仪的零偏和比例因子）进行温度补偿。

设计关键考虑因素

1. 传感器选择：
   • 精度（零偏稳定性、比例因子误差、噪声密度）、量程、带宽、功耗、温度特性、物理尺寸、成本。
   • 加速度计和陀螺仪的轴需要正交安装（物理或软件补偿）。
   • 传感器的原始噪声性能是系统精度的基础。
2. 噪声控制：
   • 布局：模拟部分（传感器、运放、ADC）与数字部分（MCU、接口）尽量分离；敏感模拟走线短；大面积敷铜接地；避免交叉干扰。
   • 电源：良好的电源滤波和去耦；模拟部分考虑独立LDO供电；隔离模拟地和数字地（通常单点连接）。
   • 布线：避免将敏感模拟信号靠近时钟线或高速数字线；屏蔽或差分走线（如果可用）。

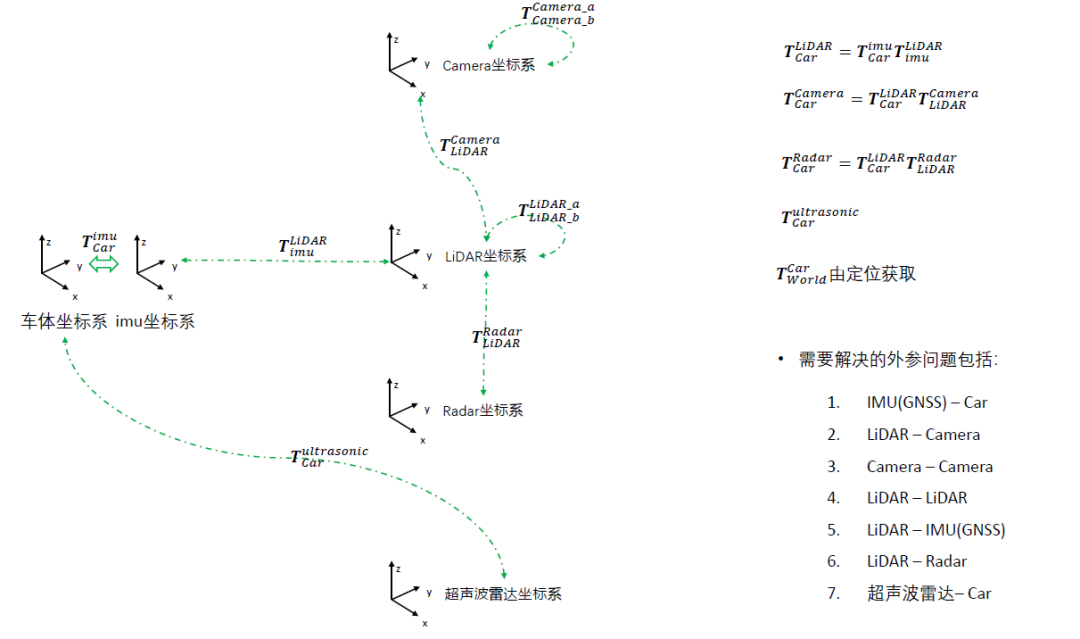

3. 校准：
   • 出厂校准：需要在电路设计时考虑如何施加校准所需的输入（如特定姿态下的重力矢量或旋转速率），并将校准参数存储起来（通常是EEPROM）。可能需要预留编程/测试接口。
   • 温度补偿：电路需包含温度传感器并考虑其对传感器参数的影响，在融合算法中补偿。
   • 在线校准/自校准：高级 IMU 可能有自检或动态补偿算法。
4. 通信与接口：选择满足数据传输速率要求的接口（SPI通常比I2C快）。
5. 计算能力与功耗：复杂的传感器融合算法需要更强的处理器，但也带来更高的功耗。需要在精度和功耗之间权衡。
6. 带宽匹配：所有环节（传感器、调理滤波、ADC采样率、融合算法）的频率响应需要匹配应用需求。

简化的IMU电路框图

+--------------------+      +----------------------+      +-----------+      +------------+
|      传感器         |----->|     信号调理电路     |----->|   ADC     |----->|            |
| (Accel, Gyro, Mag) |<-----| (放大, 滤波, 偏置) |      | (Analog-> |      |  处理器     |
|                    |      |                      |<-----|  数字)     |      | (MCU, MPU, |
+--------------------+      +----------------------+      +-----------+      | DSP, ASIC) |
                                                                       |            |
                                                              供电  <---+            |
                                                              |          (Sensor     |
+-------------------------+                          +--------+-----+     |  Fusion)  |
| 电源管理 (LDO, 电容) |<------------------------->| 通信接口   |<-->+------------+
|                         |   供电连接          | (I2C/SPI/UART) |            |
+-------------------------+                          +--------------+            |
           ^                                                                    |
           |                                                                    |
           |                                                                    v
     +-----+-------+                                                     +--------------+
     | 外部晶振    |                                                 | EEPROM        |
     | (提供时钟)  |                                                 | (存储校准参数)|
     +-------------+                                                     +--------------+
                                                                                ^
                                                                                |
                                                                          +-----------+
                                                                          | 温度传感器|
                                                                          +-----------+

常见应用领域

• 无人机飞行控制
• 机器人导航与平衡
• 虚拟现实/增强现实头盔跟踪
• 智能手机和平板的方向检测（屏幕旋转）
• 汽车导航系统（辅助GPS失效时）
• 动作捕捉
• 相机云台稳定
• 工业设备姿态监测

总结： IMU 电路是一个集成了精密模拟信号采集、数字信号处理和复杂算法的微型系统。设计核心在于选择高性能低噪声的传感器和电子元件，精心设计信号链路径（尤其模拟部分），有效管理电源和接地以抑制噪声，并配合强大的传感器融合软件算法来克服传感器本身的漂移和噪声，最终实现精确的姿态和运动测量。
