混频器芯片

混频器芯片（Mixer IC）是一种专门用于将两个不同频率的输入信号进行混合（相乘），并产生包含原始频率的和与差的新频率分量的集成电路。它是射频（RF）和微波电路中的关键部件，广泛应用于无线通信、雷达、卫星接收、仪器仪表等领域。

核心功能和工作原理

输入信号： 通常有两个主要输入端口：
- 射频输入 (RF In)： 携带有用信息或待处理的信号。
- 本振输入 (LO In)： 提供一个纯净的、固定频率或可变频率的参考信号。
输出信号： 通常一个输出端口。
- 中频输出 (IF Out)： 混频产生的信号输出。最主要的输出频率通常是射频频率 (f_RF) 与本振频率 (f_LO) 的和 (f_RF + f_LO) 或差 (|f_RF - f_LO|)。在实际应用中，下变频（产生差频，f_RF - f_LO）更为常见，将高频信号转换到便于处理和放大的较低频率（中频）。
混合过程： 混频器利用半导体器件（如肖特基二极管、场效应管 - FET、双极型晶体管 - BJT）的非线性特性。两个输入信号在非线性器件中相互作用，产生它们的乘积项。正是这个乘积项在数学上展开了和频与差频分量。
频率转换：
- 下变频： 如果 f_RF > f_LO，则 f_IF = f_RF - f_LO （最常见）。
- 上变频： 如果 f_RF < f_LO，则 f_IF = f_LO - f_RF，或者如果目标是 f_LO + f_RF（例如在发射机中将基带或中频信号调制到载波上）。

混频器芯片的关键特性和参数

转换增益/损耗：
- 转换增益： 输出信号功率（中频）与输入信号功率（射频）的比值（以dB表示），大于0表示放大，小于0表示损耗。有源混频器（含放大器）通常具有增益（正值dB）。
- 转换损耗： 无源混频器（如二极管环型混频器）由于没有增益且存在损耗，其输出功率小于射频输入功率，用负值dB表示（例如 -6dB）。这是其最重要的指标之一。
噪声系数： 衡量混频器自身引入额外噪声的程度。下变频时，它对整个接收链路的噪声性能影响很大。
线性度：
- 输入三阶截止点： 衡量混频器处理强信号而不产生严重失真的能力。值越高，线性度越好。
- 1dB压缩点： 输入功率增大到增益下降1dB时的点。越高越好。
隔离度： 衡量各端口之间信号泄露的程度。主要有：
- LO-RF隔离： LO信号泄露到RF端口的量。隔离度高可防止LO信号干扰前级电路或辐射出去。
- LO-IF隔离： LO信号泄露到IF端口的量。隔离度高可减少在IF输出端过滤LO信号的难度。
- RF-IF隔离： RF信号直接泄露到IF端口的量。
端口电压驻波比： 衡量端口阻抗匹配程度，影响信号传输效率和稳定性。VSWR接近1:1为最佳。
功耗： 特别是对于有源混频器和便携式设备至关重要。
工作频率范围： RF、LO和IF端口各自能工作的频率范围。
本振驱动功率： 使混频器达到标称性能所需的最小LO输入功率。无源混频器通常需要较高的LO驱动功率（+7dBm到+20dBm或更高），有源混频器所需驱动功率较低（可能降至0dBm或更低）。
镜像抑制： 在某些应用（如单边带接收）中至关重要。

混频器芯片的主要类型

按有源/无源分：
- 无源混频器： 基于二极管（通常是肖特基二极管）。无直流功耗，线性度好，但具有转换损耗（负增益），且需要较高的本振驱动功率。常见结构：单端（不常用）、单平衡、双平衡（环形混频器最普遍）、三平衡。双平衡混频器因其良好的LO-RF/LO-IF隔离度和较宽的带宽而被广泛应用。

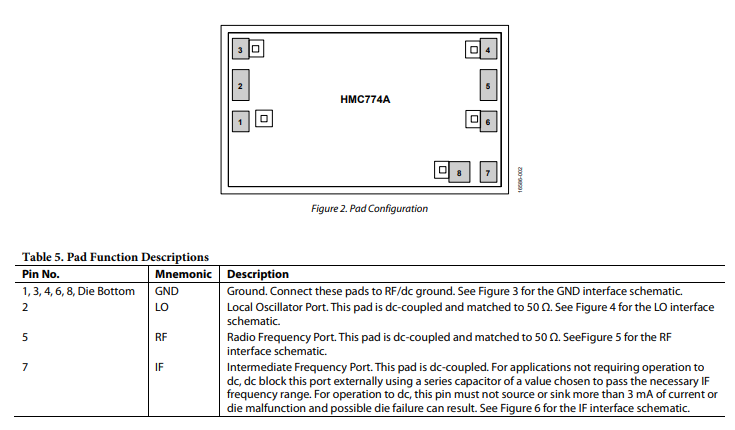

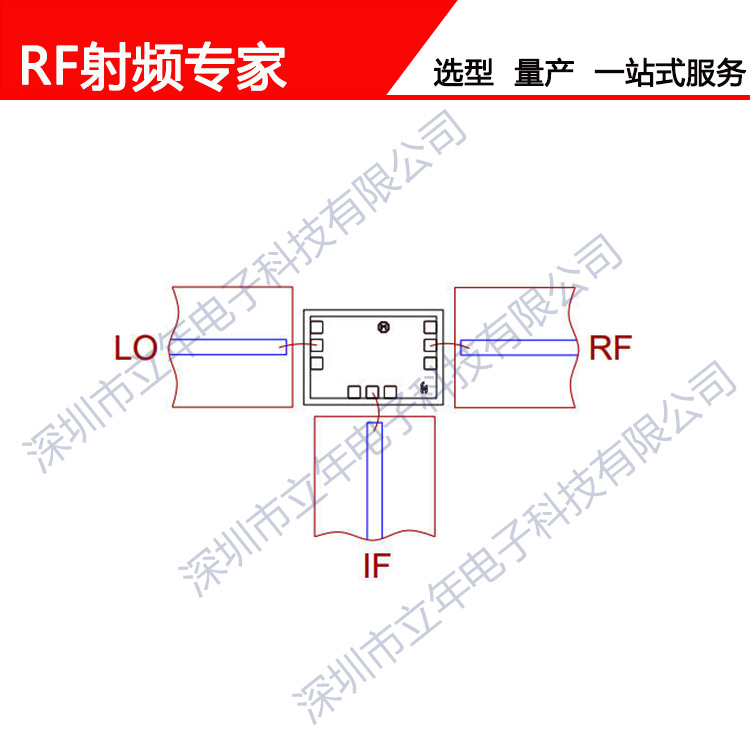

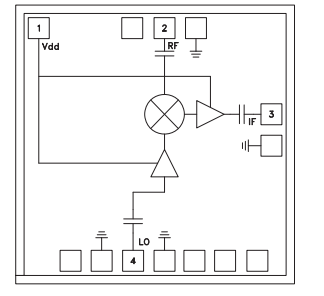

- 有源混频器： 利用晶体管（FET, BJT）的非线性特性进行混频，并具有一定的增益。通常转换增益大于0，所需LO驱动功率较低，但线性度和噪声系数可能不如最好的无源混频器，且有直流功耗。电路结构多样，如吉尔伯特单元（Gilbert Cell）是现代高性能有源混频器的核心（常用在IC中）。
按电路结构分：
- 单平衡混频器： 使用单个二极管或晶体管，性能（尤其隔离度）有限。

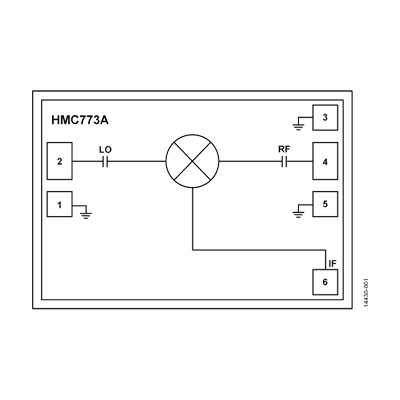

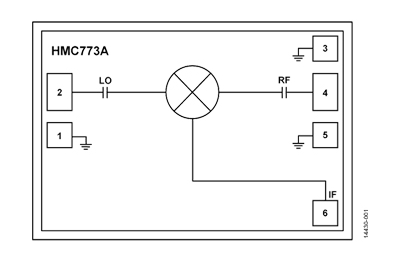

- 双平衡混频器： 最主流的结构（二极管环型或吉尔伯特单元），提供优异的LO-RF和LO-IF隔离度，抑制幅度调制的RF信号和LO噪声/杂散。

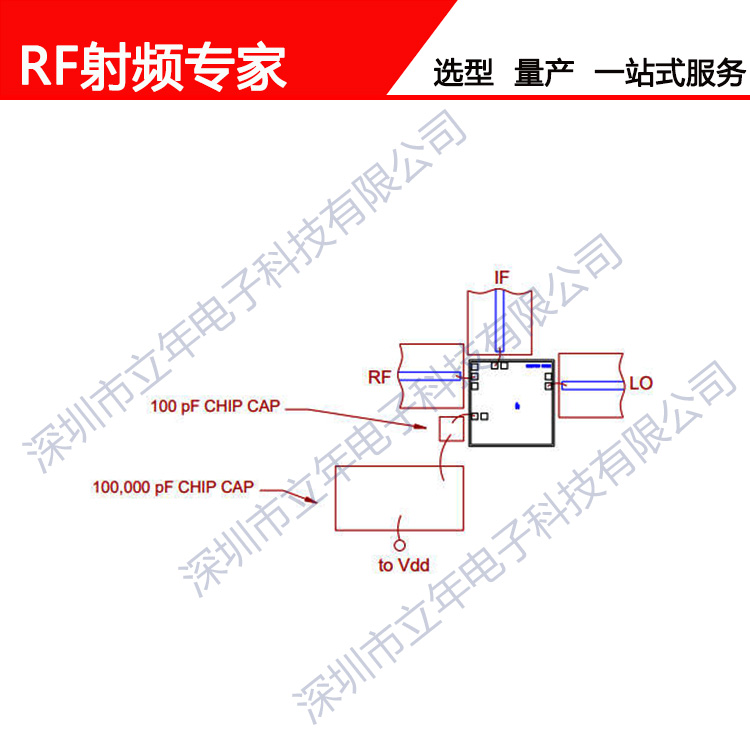

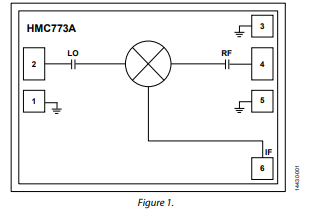

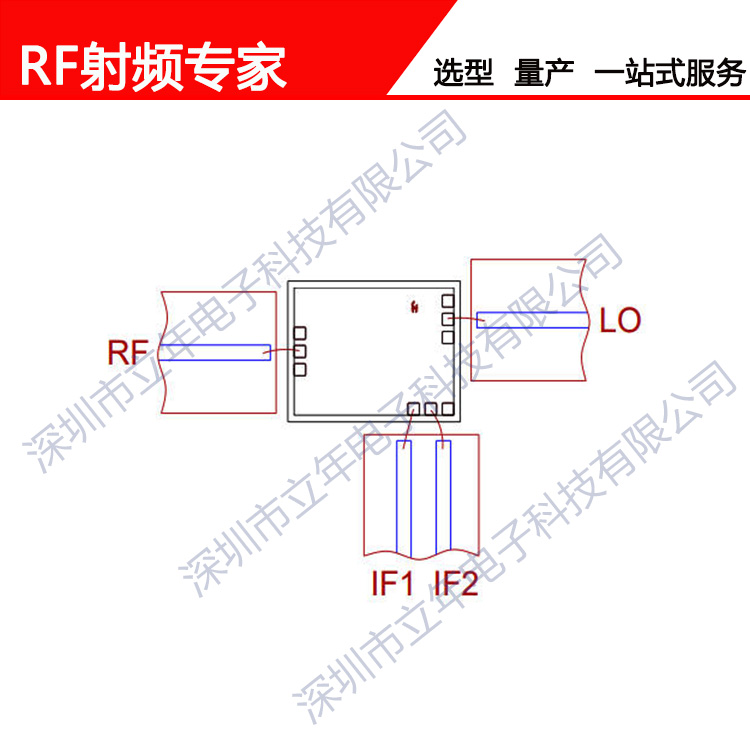

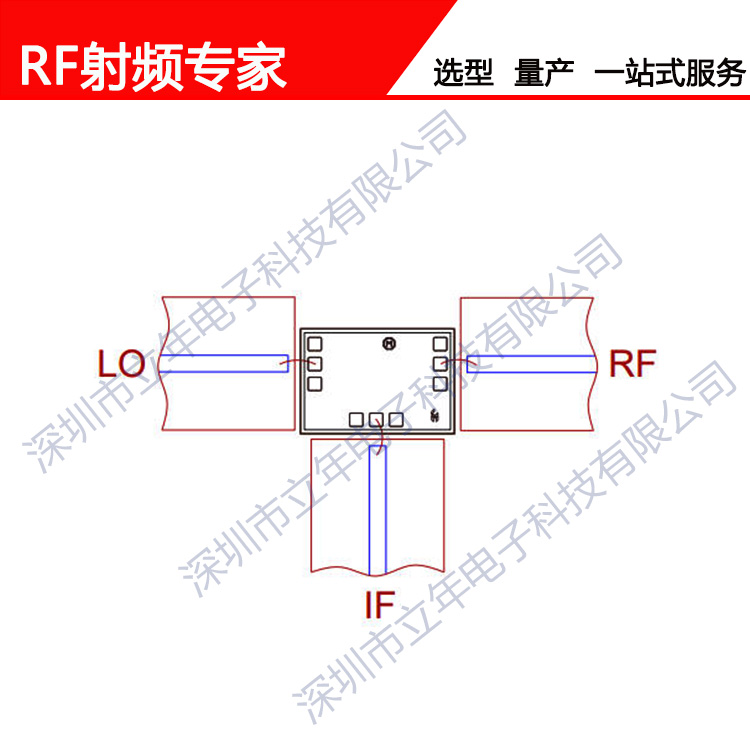

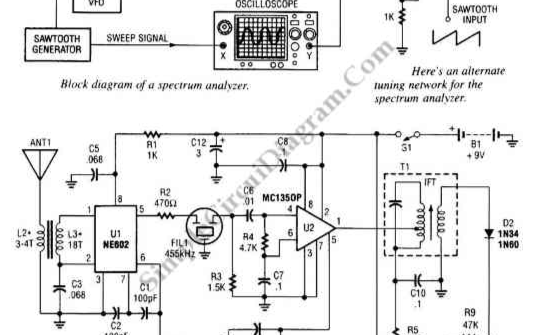

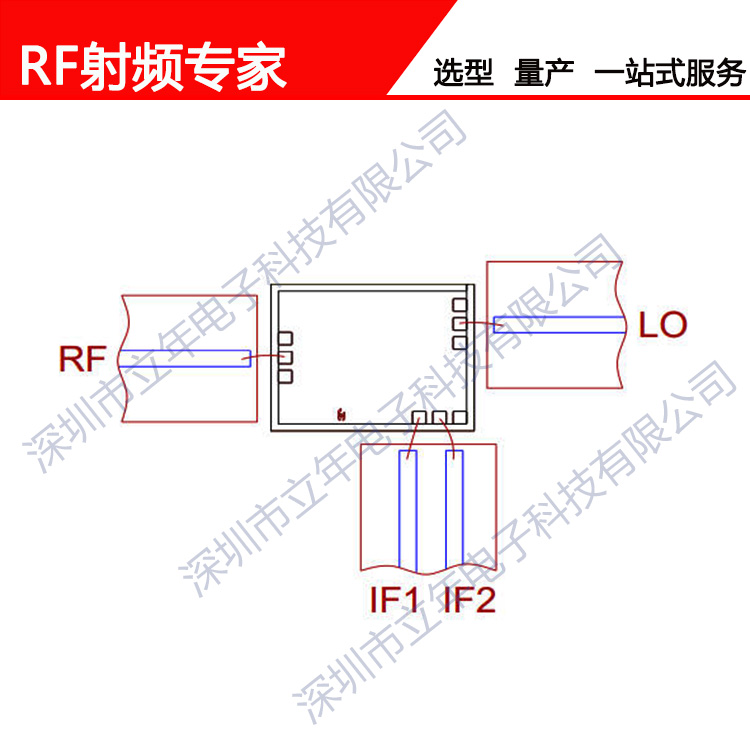

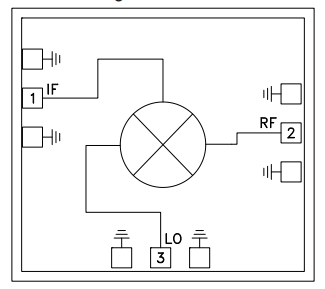

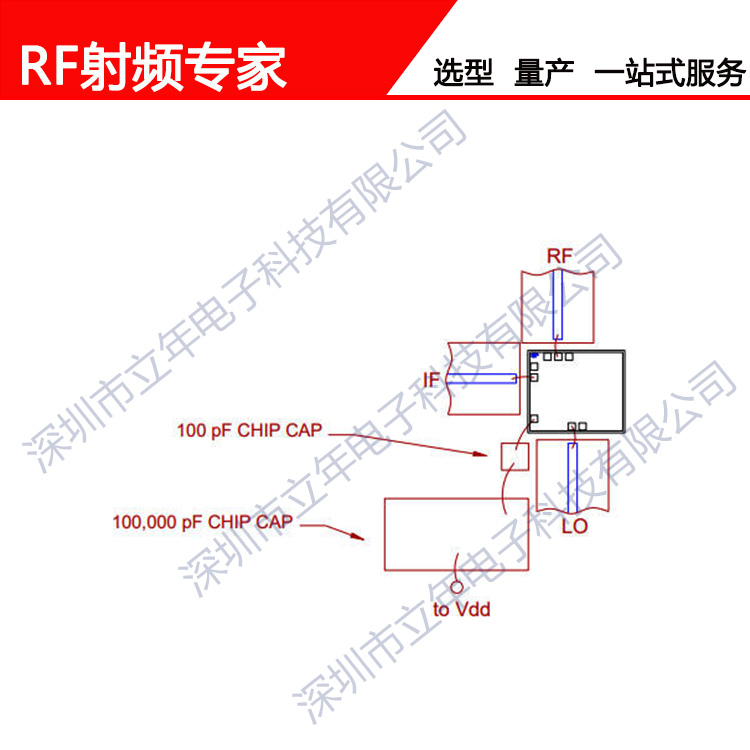

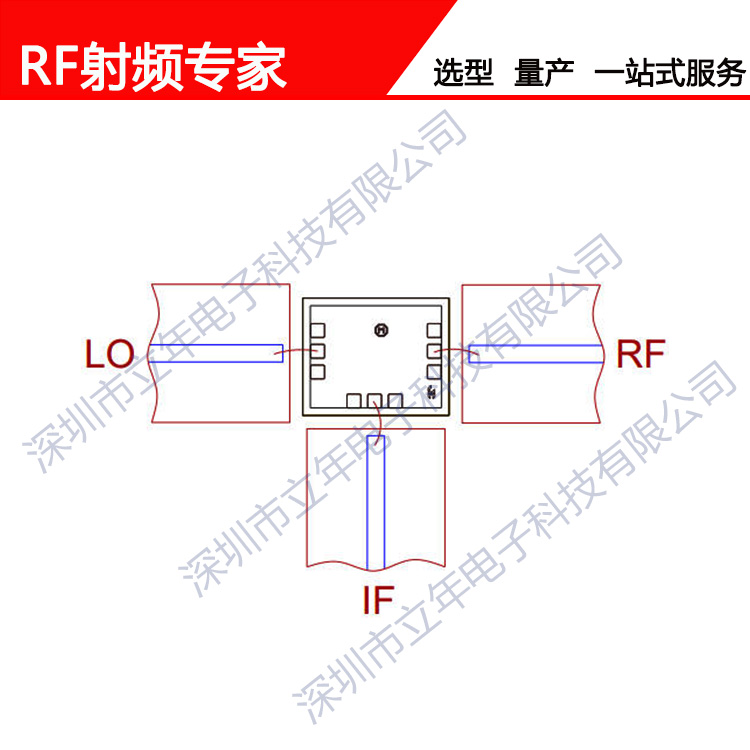

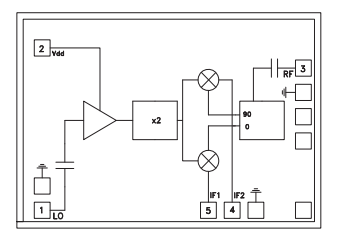

- 图像抑制混频器： 利用两个混频器和相移网络（90度混合结）组合，在单次混频下直接抑制不需要的镜像频率信号。有两种主要类型：Hartley和Weaver结构。
- 次谐波混频器： 利用器件的非线性产生LO频率的倍频分量进行混频。关键优势是所需LO频率是RF频率的一半（或其它分数倍），这在产生高频微波本振源很困难或昂贵时非常有用（例如工作在100GHz的混频器可能只需要50GHz的LO）。
按应用场景分： 基础RF混频器、宽带混频器、高线性度混频器、低噪声混频器、IQ混频器等。

主要应用领域

无线通信接收机： 下变频射频信号到中频。
无线通信发射机： 上变频基带或中频信号到射频载波。
雷达系统： 发射上变频和接收下变频。
卫星通信： 地面站和卫星收发信机。
微波测试仪器： 频谱仪、信号源等核心部件。
有线电视系统： 信号调制与解调。
射频识别： 标签读写。
软件定义无线电： 灵活的频率转换。
频率合成器： 频率相加或相减。

总结

混频器芯片是实现频率转换的核心电子元件。通过精确控制其非线性特性，将输入射频信号与本振信号混合，产生包含所需信息的新频率（主要是和频或差频）。在选择混频器芯片时，需要根据应用需求（如频率范围、增益/损耗、噪声、线性度、LO功率、成本、功耗、集成度等）权衡各种参数和类型（无源 vs 有源，双平衡 vs 单平衡 vs 其他类型等）。它在现代无线通信和电子系统中无处不在。
