好的，我们用中文来详细解释一下硅二极管：
硅二极管 (Silicon Diode)
-
核心定义：
- 硅二极管是一种最基本、最常用的半导体电子器件。

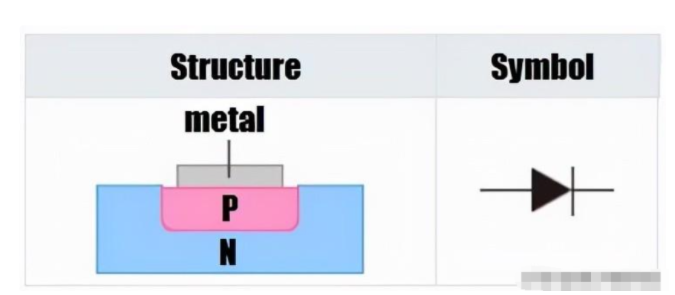

- 它的核心结构是一个PN结，由一块N型硅半导体（富含自由电子）和一块P型硅半导体（富含可移动的空穴）紧密连接（或通过特殊工艺在单晶硅上形成）而构成。这个连接界面称为PN结或耗尽层。
- 它最主要的特性是单向导电性：只允许电流从它的阳极 (正极/P型区) 流向阴极 (负极/N型区)，而几乎阻止电流从阴极流向阳极。
-
结构与工作原理：
- P型半导体： 在纯净硅中掺入少量三价元素（如硼），产生带正电的空穴作为主要载流子。
- N型半导体： 在纯净硅中掺入少量五价元素（如磷），产生带负电的自由电子作为主要载流子。
- PN结形成： 当P型和N型半导体结合时，在接触面附近：
- 自由电子从N区扩散到P区，与空穴复合。
- 空穴从P区扩散到N区，与自由电子复合。
- 在界面处形成几乎没有自由载流子的区域 —— 耗尽层或空间电荷区。
- 在耗尽层内，P区一侧留下带负电的离子，N区一侧留下带正电的离子，形成一个由N区指向P区的内建电场。
- 单向导电性：
- 正向偏置 (正向电压)： 外部电源正极接阳极(P)，负极接阴极(N)。
- 外部电场削弱内建电场，耗尽层变窄。
- 当正向电压超过一个很小的阈值（硅管约0.5V - 0.7V，称为开启电压或门限电压）后，多数载流子（P区的空穴，N区的电子）能轻易越过耗尽层形成较大电流。
- 此时二极管呈现低电阻状态，视为导通。
- 反向偏置 (反向电压)： 外部电源正极接阴极(N)，负极接阳极(P)。
- 外部电场与内建电场方向一致，耗尽层变宽。
- 多数载流子被拉回各自区域，难以越过耗尽层。
- 只有极少数由于热能产生的少数载流子（P区的电子，N区的空穴）能形成非常微弱的电流（称为反向饱和电流或漏电流）。
- 此时二极管呈现高电阻状态，视为截止。只有在反向电压非常高时（超过反向击穿电压），才可能因击穿而有大电流反向通过，通常要避免击穿（特殊设计的稳压二极管除外）。
- 正向偏置 (正向电压)： 外部电源正极接阳极(P)，负极接阴极(N)。
-
关键特性：
- 单向导电性： 这是其最核心的特性。
- 伏安特性曲线： 描述二极管两端电压和通过电流关系的曲线，清晰地展示了导通区、截止区、击穿区以及开启电压。
- 开启电压/正向压降： 硅二极管的典型值约为 0.6V - 0.7V（锗二极管约0.2V-0.3V）。在导通状态下，即使电流增大，这个压降也相对稳定（略有增加）。
- 反向饱和电流： 极小的反向漏电流，通常为纳安(nA)到微安(µA)级别，但随温度升高而显著增大。
- 反向击穿电压： 二极管能承受的最大安全反向电压值。超过此值，可能发生不可逆的雪崩击穿或齐纳击穿（对于齐纳二极管，击穿是可利用的特性）。
- 结电容： PN结像一个电容器，其值随偏置电压变化。在高频应用中需要考虑。
- 最大正向电流： 二极管能长期通过的额定正向电流上限。
- 反向恢复时间： 二极管从正向导通到反向截止所需的时间。这对高频开关应用很重要。
- 温度敏感性： 正向压降具有负温度系数（温度升高，开启电压降低约 -2mV/°C）。反向饱和电流具有正温度系数（温度升高，显著增大）。反向击穿电压通常也有一定的正温度系数。
-
封装与外观：
- 有各种封装形式，常见的有：
- 圆柱形玻璃/塑料封装（如 DO-41, DO-15）：一端有色环标记阴极。
- 小型塑料贴片封装（如 SOD-123, SOD-323）：阴极通常有色带/线条或缺口标记，或一端切角。
- 通常有两个引脚（阳极和阴极）。
- 有各种封装形式，常见的有：
-
主要应用：

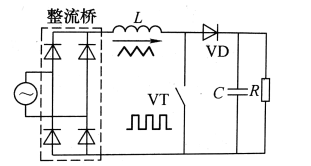

- 整流： 将交流电（AC）转换为脉动直流电（DC），是最重要的应用之一，用于电源适配器、充电器等。
- 开关： 在数字电路中利用其导通/截止特性实现开关功能。
- 检波： 在无线电接收机中从载波中提取调制信号（通常用锗二极管或肖特基二极管）。
- 电压箝位： 保护电路节点电压不超过特定值（如利用正向压降）。
- 电压基准： 利用其稳定的正向压降作为低精度参考电压。
- 反向极性保护： 防止因电源接反而损坏电路。
- 逻辑门实现： （历史或简单应用）如二极管逻辑门。
- 瞬态电压抑制： 专门的TVS二极管用于吸收电路中瞬态高压尖峰（如ESD、浪涌）。
-
与其他二极管的对比：
- 硅二极管 vs 锗二极管： 硅开启电压较高（0.7V vs 0.3V），反向饱和电流更小，工作温度更高，反向击穿电压更高，应用更广泛。锗二极管在低压小信号检波中有应用，但现在较少见。
- 硅二极管 vs 肖特基二极管： 肖特基二极管（金属-半导体结）开启电压更低（0.15-0.45V），开关速度更快（几乎没有反向恢复时间），但反向漏电流较大，反向击穿电压较低。常用于高频、低压降场合（如开关电源输出整流）。
-
使用注意事项：
- 注意电流方向： 连接时务必注意阳极(+)和阴极(-)的方向，通常通过封装上的标记（色环、色带、缺口等）识别阴极。接反不能正常工作或可能损坏。
- 不要超过最大额定值： 避免超过最大正向电流和最大反向电压。
- 注意散热： 大电流工作时需考虑散热问题（可通过散热器或PCB铜箔散热）。
- 焊接温度和时间： 焊接时避免温度过高（一般器件手册会标注，如通常低于280°C）或时间过长，以免损伤内部半导体结和封装。
- 注意反向恢复时间： 在高频开关应用中，要选择反向恢复时间快的二极管（或肖特基二极管），否则会导致效率低或波形畸变。
- 考虑温度影响： 在精密电路或宽温环境中，需关注正向压降、反向漏电流等参数随温度的变化。
总结来说，硅二极管是基于硅半导体材料的PN结器件，凭借其可靠、成本低、性能稳定的单向导电特性，成为电子电路中最基础的基石之一，在整流、开关、保护、参考等诸多领域有着不可替代的作用。
硅二极管的死区电压
当反向电压降低到硅二极管的死区电压以下时（约为0.5-1V），硅二极管基本上是不导电的。当反向电流通过硅二极管时，电子将被弹回p区域，离开空间电荷区域。由于空间电荷区域只有很小的粒子浓度，电子在通过空间电荷区域时感受到很大的阻力。这会导致硅二极管不再有效流动电流。
2023-08-26 09:50:15
硅二极管的正向压降是多少
硅二极管的正向压降是指在二极管导通时，其两端的电压差。这个值对于硅二极管来说通常在0.6V到0.7V之间，但这个值会受到温度、电流和制造工艺等因素的影响。 半导体物理基础 要理解硅二极管的正向压降
2024-10-14 15:48:53
硅二极管的死区电压为多少V
硅二极管的死区电压是一个关键的电学参数，它决定了二极管开始导通所需的最小正向电压。 一、死区电压的定义 死区电压，也称为开启电压或阈值电压，是指二极管在正向偏置时，必须施加的最小电压值，才能使二极管
2024-10-14 17:05:52
交流硅二极管的工作原理

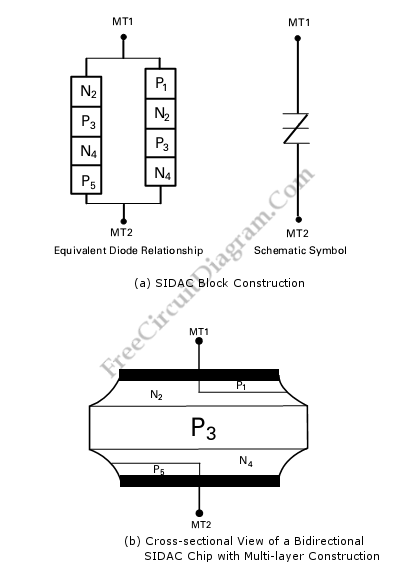

交流硅二极管 (SIDAC) 是一种多层硅半导体开关。该组件由电压触发，可用作双向开关。通常，该SIDAC用于廉价的高压电源或点火电路。
2023-12-14 18:18:52
为什么硅二极管的死区电压比锗二极管的死区电压大？
为什么硅二极管的死区电压比锗二极管的死区电压大？ 硅二极管和锗二极管是电子学中非常常见的两种二极管。二极管的死区电压是指当二极管处于反向偏置状态时，为了使其在逆向方向上有所响应，所需的外部驱动电压
2023-09-17 09:57:13
硅二极管的导通电压为多少伏
硅二极管的导通电压是一个关键的参数，它决定了二极管何时开始导电。在大多数情况下，硅二极管的导通电压被称为“门槛电压”或“开启电压”，并且这个值通常是 0.5V到0.7V 。当二极管的正向电压超过这个
2024-10-14 17:08:58
DT640硅二极管温度传感器 低温温度计

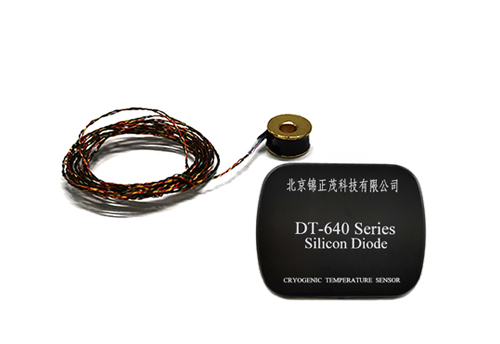

DT640系列硅二极管温度传感器选用了专门适用于低温温度测量的硅二极管。相比普通硅二极管，具有重复性好、离散性小、精度更高温度范围更宽、低温下电压相对高而易于测量等特点。所有此款温度计都较好地遵循一个电压-温度（V-T）曲线，因而具有更好的可互换性。很多应用中都不需要单独的标定。
