XCP协议

好的，我们来详细介绍一下 XCP协议（通用测量与标定协议）。

XCP 是 Universal Measurement and Calibration Protocol 的缩写，意为通用测量与标定协议。它是一个开放、高效、标准化的协议，主要用于汽车电子控制单元的开发过程中，特别是在 ECU 的测量、校准、诊断、编程（刷写） 等环节。

以下是关于XCP协议的关键信息和特点，用中文阐述：

核心目的：
- 实时数据测量： 从 ECU 内部存储器（RAM）高速、高精度地读取 ECU 运行时的变量值（如传感器数据、内部计算变量、状态量等）。
- 在线参数校准： 在 ECU 运行时（甚至车辆行驶中），安全地修改 ECU 存储器（RAM）中的可标定参数（如控制算法中的增益、阈值、查表值等）。
- 内存刷写： 下载新的程序（固件）或数据（如标定数据、配置参数）到 ECU 的 Flash 存储器中。
- ECU 控制： 发送命令控制 ECU 的状态（如启动/停止测量、复位 ECU、激活特定功能等）。
- 同步数据传输： 保证在时间关键型应用中的数据传输时序性。
关键特性：

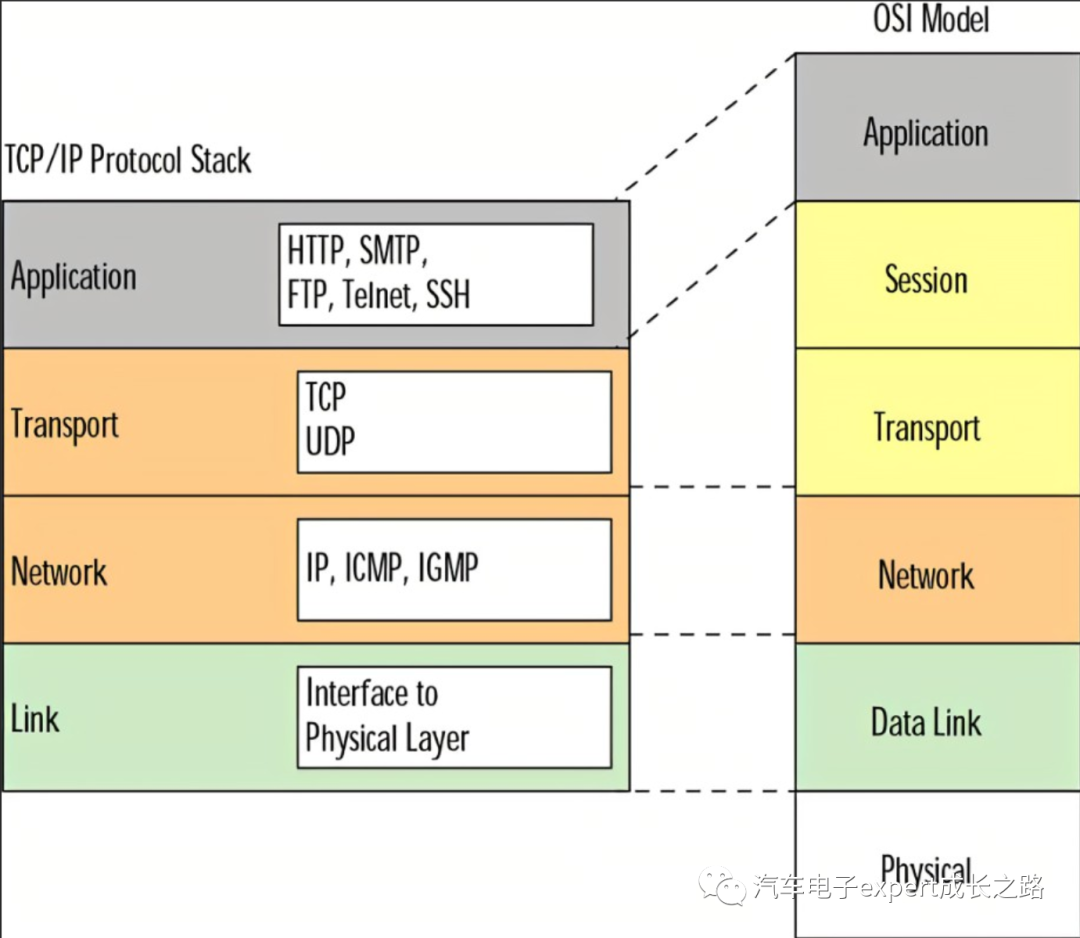

- “X” 代表“传输层独立”： 这是 XCP 最大的优势之一。协议的核心规范定义在应用层，其传输层是可互换的。这意味着 XCP 可以运行在多种物理和数据链路层之上：
  - XCP on CAN / CAN FD：最经典、最广泛使用的变体。
  - XCP on Ethernet：用于高带宽需求（如 ADAS, Infotainment）。
  - XCP on FlexRay：用于确定性高的车载网络。
  - XCP on SxI：用于 ECU 与调试器（Debugger）的直接连接（串行/SPI 接口）。
  - XCP on USB：用于直接物理连接。
  - XCP on TCP/IP, XCP on UDP/IP：通常基于以太网的封装。
- 高效性与高性能：
  - 最小化协议开销： 协议头精简，减小总线负载。
  - 多种数据传输模式：
    - Polling：主设备（上位机工具）询问模式，效率相对较低。
    - DAQ：数据采集列表模式（主流的测量方式）。主设备定义需要在特定事件（如时间触发、特定中断后）自动传输的数据及其内存地址。事件发生时，ECU（从设备）自动按定义组织数据并发送。极大提高了数据传输效率和确定性。
    - STIM：刺激（激励）模式（用于标定/刷写），主设备直接向 ECU 内存地址写入数据或命令。
  - 时间同步： 提供机制保证主从设备间的时间戳同步，确保测量数据具有准确的时间信息。
- 标准化： 由 ASAM 制定和维护（当前主流版本是 v1.5）。标准化确保了：
  - 工具互操作性： 不同厂商的开发工具（如 ETAS INCA, Vector CANape, dSPACE ControlDesk）只要符合标准，都可以与不同厂商的 ECU（只要其实现了 XCP 从节点驱动）进行通信。
  - 软件组件可重用性： ECU 软件中的 XCP 驱动可以相对独立于具体的工具。
- 资源消耗小： 对 ECU 的资源（特别是 CPU 和 RAM）占用相对较小，适合嵌入式环境。
核心架构 - “主-从” 模型：
- 主设备： 通常是运行在开发PC上的测量与标定工具软件（如 CANape, INCA）。
- 从设备： 就是目标 ECU。ECU 内部需要实现一个 XCP 驱动软件模块（也称为 XCP 协议栈或 XCP Slave）。
- 连接：
  - 基于总线： 主设备通过总线接口卡（如 CAN卡、以太网卡）连接车载网络（或 ECU 开发台架），与 ECU 通信。
  - 直接连接： 主设备通过调试接口（如 JTAG/SWD）或串行接口（SxI/USB）直接连接到 ECU。
基本工作流程示例 (如测量)：
1. 用户在主设备工具中选择需要测量的 ECU 内部变量（通过 A2L 描述文件）。
2. 主设备通过 XCP CONNECT 命令连接到目标 ECU（从设备）。
3. 主设备使用 SET_DAQ_PTR / WRITE_DAQ 等命令配置从设备内部的 DAQ 列表：指定在哪个事件发生时传输哪些变量（及其在 ECU 内存中的地址）。
4. 主设备发送 START_STOP 命令开始传输。
5. ECU 运行，当配置的 DAQ 事件（如定时器到达或引擎点火事件）发生时，ECU 内部的 XCP 驱动自动根据配置好的 DAQ 列表，从内存中读取对应数据，打包成 DAQ Packets (数据采集包) 并发送给主设备。
6. 主设备接收并解析这些 DAQ 数据包，将数据显示给用户（曲线、数值表等）。
7. 用户发送 STOP 命令停止测量。
与相关协议的关系/比较：
- CCP： XCP 的前身，主要基于 CAN。XCP 可以看作是 CCP 的现代化、通用化的扩展。许多概念（如 DAQ List/ODT）继承自 CCP，但 XCP 更高效且支持多种传输层。
- UDS： 通用诊断协议，面向诊断服务（读故障码、控制输入输出、例行程序等）。UDS 通常用于生产后车辆的诊断。XCP 则主要专注于开发阶段的标定、测量和刷写。两者目的不同，但有时会有重叠或集成。UDS 通常基于 CAN 或 DoIP，协议开销相对较大。
- 总线协议本身 (CAN, Ethernet, FlexRay 等)： XCP 应用在这些总线传输层之上，提供具体的标定、测量应用功能。这些总线提供了物理连接和数据链路层服务。
应用场景：
- 功能开发与软件调试： 观察算法行为，调整参数。
- 参数标定： 优化 ECU 控制策略（如发动机标定、变速箱标定、电池管理标定）。
- 诊断功能开发： 验证诊断服务的响应和内存读写。
- ECU 软件刷写： 在生产或维修环节更新 ECU 固件。
- HIL测试： 在硬件在环测试系统中与 ECU 进行数据交互。
- 数据记录： 记录 ECU 运行时数据用于后期分析。
必备组件（ECU端）：
- XCP Slave 驱动： ECU 软件中的一个模块，处理协议命令、管理 DAQ/STIM 列表、访问内存。
- A2L 描述文件： 一个关键的文件（遵循 ASAM MCD-2 MC 标准），它用文本方式详细描述了 ECU 的内部结构：
  - 所有可测量和标定的变量及其在内存中的精确地址、数据类型、物理单位、描述信息。
  - 标定参数的特性（如最大值、最小值、公式）。
  - 可用的测量事件（如周期、触发源）。
  - ECU 的基本信息（处理器类型、内存布局）。
  - 作用： 主设备工具通过解析这个文件，才知道从哪里读取什么数据，或者如何修改哪个参数。
