如何进行电磁兼容的测试？有何条件和要素？

好的，进行电磁兼容（EMC）测试是一个系统性的过程，旨在确保电子电气设备在其预期的电磁环境中能正常工作（抗扰度），且自身产生的电磁骚扰不会影响其他设备正常工作（发射）。

以下是如何进行电磁兼容测试的流程、必要的条件和关键要素：

一、进行电磁兼容测试的流程

明确要求与标准：
- 首先要明确产品的目标市场（如欧盟、美国、中国等）和应用领域（如信息技术设备、医疗器械、汽车电子、工业设备等）。不同地区和行业有不同的强制性或推荐性EMC标准。
- 确定适用的EMC标准。常见国际标准有CISPR（国际无线电干扰特别委员会）、IEC（国际电工委员会）标准；欧盟有EN标准；美国有FCC Part 15等；中国有GB标准（如GB/T 9254, GB/T 17626系列等）。
- 根据标准，确定需要进行的具体测试项目：主要是发射测试和抗扰度测试两大类。
制定测试计划：
- 详细列出所有需要进行的发射测试（如传导骚扰、辐射骚扰）和抗扰度测试（如静电放电、射频辐射抗扰度、电快速瞬变脉冲群、浪涌等）项目及其限值。
- 确定测试环境（屏蔽室、开阔场、电波暗室等要求）。
- 定义被测设备的配置和工作模式（选择最可能产生最大发射或最敏感抗扰度的模式和配置）。
- 明确被测设备的供电要求（电压、频率）。
- 确定需要监测的设备性能和功能判据（在抗扰度测试中判断设备是否通过的标准）。

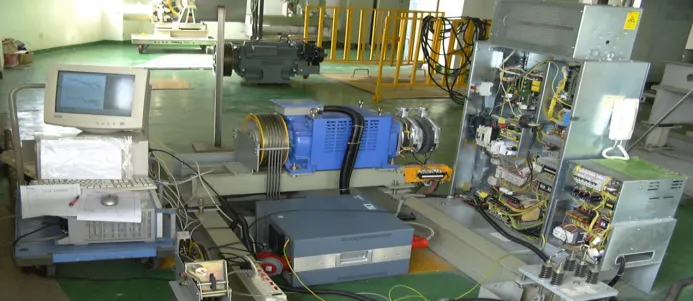

准备被测设备与测试环境：
- 确保被测设备处于技术规格书定义的正常状态（包括软件版本、硬件配置）。
- 按照测试计划连接所有必要的辅助设备（如仿真器、负载、线缆等）。确保线缆类型、长度、布置方式等符合标准要求（这点极其重要，会影响结果）。
- 在测试环境中设置好被测设备、天线、探头、传感器等的位置和方向（符合标准规定的几何布置，如距离、高度）。
- 布置接地系统，并按要求连接。
- 对于辐射测试，电波暗室或开阔场需要符合规定的场地衰减（SVSWR - Site VSWR）或NSA（归一化场地衰减）要求，并具备良好的环境背景噪声条件（通常要求背景噪声至少低于限值6dB以上）。
执行测试：
- 发射测试：
  - 连接接收机（或频谱分析仪）和测量天线/线路阻抗稳定网络。
  - 将被测设备置于各测试工作模式下。
  - 在标准要求的频率范围内扫描，测量传导骚扰电压/电流或辐射骚扰场强。
  - 记录所有测量结果，特别是超过探头值的点。
- 抗扰度测试：
  - 连接信号发生器、功率放大器、耦合装置（如耦合夹、电流注入探头）、传感器等。
  - 设定测试发生器的参数（频率、幅度、调制、步长、驻留时间等）。
  - 将被测设备置于相应的测试工作模式。
  - 逐点或扫频施加骚扰信号（干扰场强、电压、电流等）到被测设备上。
  - 实时监测并记录被测设备的性能或功能状态。准确记录任何性能降低、功能异常或偏离预期功能的现象。评估是否符合预定的性能判据。
数据处理与评估：
- 对发射测试的原始测量数据进行必要的修正（如天线系数、电缆损耗、带宽、检波器等）。
- 将修正后的结果与标准规定的限值进行比较。
- 确认所有测量点是否低于限值（加上测试不确定度），或在容限范围内。
- 对于抗扰度测试，确认在所有频率点和施加条件下，被测设备均满足预定的性能判据。
测试报告：
- 详细记录测试配置（照片）、环境条件、设备信息、测试依据标准、测试项目、测试设备列表及其校准状态。
- 清晰展示所有测试结果数据（图表）、与限值的对比。
- 明确给出测试结论：Pass（通过）或 Fail（未通过）。
- 报告需由具备资质的机构或人员签署。
失败分析与整改：
- 如果测试未通过，需要仔细分析原因：
  - 发射超标： 源头识别（开关电源、时钟、数字电路）、耦合路径分析（传导、辐射）、检查滤波、屏蔽、接地是否失效。
  - 抗扰度失效： 敏感点识别（端口、电缆、电路）、干扰路径（传导、辐射）、检查保护电路（TVS、滤波器、共模扼流圈）、接地、软件容错等。
- 根据分析结果进行设计或样机整改（改进滤波、优化PCB布局布线、增加屏蔽、加强接地、修改软件等）。
- 重新测试： 整改后需针对失败的测试项目进行复测，直至所有测试通过。

二、 EMC测试的必要条件

适用的EMC标准： 必须明确测试所依据的具体标准。
合格的测试环境：
- 发射测试： 需要屏蔽室（防止外部干扰进入和内部干扰逸出）或在开阔测试场或半电波暗室/全电波暗室中进行辐射骚扰测量。传导骚扰通常在屏蔽室内进行。
- 抗扰度测试： 通常需要在屏蔽室内进行，以防止内部施加的干扰能量辐射出去干扰其他设备，也可以屏蔽外部干扰。特别是辐射抗扰度测试，常在半电波暗室中进行。
经过校准的测试设备： 所有关键测试设备（接收机/频谱仪、信号发生器、功率放大器、测量天线、线路阻抗稳定网络、衰减器、耦合装置、探头）必须具有有效的校准证书，并在其校准有效期内使用。这是确保测试结果准确性和可追溯性的基础。
符合标准要求的被测设备布置与接地： 设备及其附件的摆放位置、朝向、电缆的敷设（类型、长度、离参考接地平面的高度、捆扎/散开）、接地点的连接必须严格按照标准中的规定执行。任何偏离都可能导致结果不可比或无效。
适当的环境背景噪声： 特别是发射测试，背景电磁噪声水平必须足够低（通常比规定的限值低至少6-10 dB），才能确保测量的结果是被测设备真实的骚扰水平。
被测设备代表性的工作模式： 设备应在能产生最大发射或对特定骚扰最敏感的工作模式和配置下进行测试。
明确的性能判据： 对于抗扰度测试，必须在测试前定义并记录下如何判断设备是否通过测试（即性能判据，Class A/B/C）。
具备资质的人员： 操作人员需要熟悉标准要求、测试设备操作、测试流程和安全规范。

三、 EMC测试的核心要素

测试依据标准： 这是最核心的要素，决定了测试项目、方法、限值、布置要求等一切细节。
被测设备配置与工作模式： 必须选择产生最恶劣情况（最高发射或最低抗扰度）的配置和模式进行测试，否则不能代表产品的真实EMC性能。
测试设备与系统精度： 包括：
- 测量仪器精度与校准： 接收机、分析仪、传感器的精度和校准状态。
- 测试系统的不确定度： 整个测试系统（包括仪器、电缆、天线、环境因素）的综合误差，需评定并在评估结果时考虑。
测试布置的规范性： 极关键！
- 被测设备的物理位置和方向： 相对于天线或耦合装置的位置、距离、高度、角度。
- 线缆布置： 类型、长度、离接地参考平面的高度（非常重要）、走向（水平/垂直）、是否捆扎/散开。不符合布置要求是导致结果不准确或失败的常见原因。
- 接地连接： 参考接地平面（地平板）的质量和连接方式。
- 辅助设备的位置与连接： 如何放置和连接仿真器等外围设备。
参考接地平面： 在传导发射、抗扰度测试和布置电缆时经常需要使用一个大的、低阻抗的金属板（通常为铜或铝）作为参考点。
环境背景噪声与场地验证：
- 背景噪声： 必须监控并在报告中记录，确保其不影响测试。
- 场地验证： 对于辐射骚扰测试的场地（OATS或暗室），需要通过场地衰减或NSA测量来验证场地满足标准要求。
抗扰度测试中的性能监测： 实时、准确、客观地评估设备在骚扰下的性能变化至关重要。需要合适的监测设备和定义好的判据。
数据记录与报告： 清晰、完整、准确、符合规范地记录所有测试信息和数据。报告是证明产品符合性的最终文件。
被测设备自身特性： 设备的尺寸、复杂性、开关频率、通信速率、端口类型（高速/低速）等自身特性决定了其EMC设计的挑战和测试结果的表现。

总结来说，进行EMC测试的关键在于：严格遵循选定标准、精心准备布置、使用合格校准的设备、在符合要求的环境中、由专业人员进行操作、并客观准确地评估结果。任何一个环节的疏忽都可能导致测试无效或产品无法通过认证。对于首次测试或高风险产品，建议寻求具备相关资质和经验的EMC实验室协助。
