如何实现汽车电子中其他设备系统的电磁兼容性设计？

实现汽车电子系统中设备间的电磁兼容性（EMC）设计需要系统性的规划和多层级的设计策略。以下是用中文阐述的关键设计方法和步骤：

核心目标：

抑制骚扰源头： 最小化每个设备自身产生的电磁干扰。
提高抗扰能力： 增强设备抵抗外界电磁干扰的能力。
阻断传播路径： 防止干扰能量通过传导和/或辐射途径在设备间传播。

具体设计方法和实现步骤

1. 源头抑制 (控制干扰的产生)

优化电路设计：
- 低速&边沿控制： 在满足功能前提下，选用尽可能低速的逻辑器件，并控制信号边沿斜率（如使用串联电阻、缓冲器），减少高频噪声成分。
- 时钟设计： 优化时钟电路布局，远离敏感区域；考虑扩频时钟；合理选择时钟频率，避免谐波干扰关键频段；做好时钟信号的端接和屏蔽。
- 开关电源设计： 选择低噪声的拓扑结构（如谐振变换器）；严格控制开关管的开关速度（dv/dt, di/dt）；使用软开关技术；选取低ESR/ESL的输入输出滤波电容。
- 继电器/电机控制： 在感性负载（继电器线圈、电机）上并联续流二极管、RC吸收电路或TVS管，抑制开关瞬间产生的反电动势和电弧噪声。
- 抑制瞬态： 针对点火噪声、负载突降等汽车特有瞬态干扰，在电源入口和信号线上合理布放TVS管、压敏电阻、RC滤波器等保护器件。
器件选择：
- 优先选用低EMI特性的器件（如具有低开关噪声的MOSFET）。
- 选择具有良好电源抑制比和共模抑制比的运算放大器、ADC等模拟器件。
- 避免使用容易产生毛刺噪声或不稳定的逻辑器件。

2. 传播路径阻断

滤波技术：
- 电源滤波： 在每个设备的电源入口处设计高质量的滤波电路。通常包含大容量储能电容（铝电解）、高频去耦电容（陶瓷或MLCC，尽可能靠近IC电源引脚放置）、共模扼流圈、有时还需要差模电感。选择滤波器的截止频率远低于干扰频率。
- 信号滤波： 在敏感信号线（模拟信号、低速数字信号）上，根据干扰频率特性串接磁珠或铁氧体磁环，或并联电容形成低通滤波器。高速信号（如LVDS、摄像头视频）需考虑阻抗匹配，避免使用会破坏信号完整性的传统滤波元件。
屏蔽技术：
- 机箱/外壳屏蔽： 敏感设备或噪声源大的设备（如DC-DC、MCU主控板）应使用导电性良好的金属外壳。外壳需提供360°的低阻抗搭接，确保接缝、通风孔满足电磁泄漏要求（使用导电衬垫、金属丝网、截止波导管等）。对于塑料外壳，可采用导电涂层（喷涂、电镀）。
- 关键电路屏蔽罩： 在PCB上为噪声源（如时钟振荡器、高速处理器）或敏感电路（如射频接收前端、微弱信号调理）设计金属屏蔽罩（Can）。
- 电缆屏蔽：
  - 对于易受干扰的模拟信号（音频、传感器）或高速数字总线（如LVDS视频），使用双层屏蔽线缆。
  - 线缆屏蔽层需在连接器处进行低阻抗、360°搭接（使用屏蔽型连接器或压接式屏蔽夹），理想情况应在两端接地，但需注意避免形成地环路。
  - 对于长距离传输的高速总线（如CAN FD，以太网），需要考虑线缆特性阻抗匹配。
合理布线：
- 分离原则： 严格分离强干扰源线（电源、电机驱动、高速时钟线）与敏感信号线（模拟信号、复位线）。最好在PCB和线束中物理分隔或在垂直方向走线。
- 减小环路面积： 电源线和其回流地线要尽可能靠近布线；信号线（尤其是高速差分线）要成对、平行、紧密耦合走线，使其环路面积最小。
- 缩短关键走线长度： 缩短高速线、时钟线、高阻抗模拟线的长度。
- 避免跨越分割： 信号线不要跨越PCB不同电源区域/地平面的分割槽，避免回流路径不连续增加环路面积。
- 线束管理： 在整车布线时，不同类型电缆应合理分类、捆扎，利用金属车身或线束通道提供一定的隔离。避免敏感线束与大电流动力线束平行长距离走线。

3. 设备自身抗扰度增强 (提高抗干扰能力)

优化电路设计：
- 设计高容限的输入阈值。
- 关键信号（复位、中断）建议使用施密特触发器输入。
- 在复位端、使能端、设置端加入RC延时滤波。
- 对模拟输入信号采用RC低通滤波。
- 在通信接口加入共模扼流圈、TVS保护。
- 关键信号冗余或进行数据校验。
良好的接地设计 (最重要也是最复杂)：
- 接地拓扑： 根据系统情况（工作频率、数字/模拟是否共存等）合理选择星形接地、单点接地、多点接地或混合接地策略。核心原则是控制噪声地电流的流动路径。
- 分区与隔离： 对混合信号系统，常采用模拟地、数字地分离，并在某一点（通常在ADC处或电源入口处）单点连接。
- 接地平面：
  - 使用完整的地平面（或多层板内地平面层）为高频信号提供低阻抗回流路径。
  - 避免地平面分割，如需分割必须审慎处理跨分割信号的回流问题。
  - 保证地平面的连续性。
- 设备外壳接地： 设备金属外壳应在连接器处就近低阻抗连接到系统参考地（通常是车身钣金）。
- 线束接地： 合理设计屏蔽线的屏蔽层接地策略（单端接地 vs 双端接地），权衡抗扰度（双端更好）与地环路风险。务必确保接地点清洁、低阻抗。
瞬态抑制： 在所有外部接口（电源、信号）按照ISO 7637-2/-3等标准要求设置TVS管、压敏电阻、PTC等保护器件，吸收浪涌、EFT、ESD等能量。
电源设计：
- 在设备内部实现稳压，保持次级电源的稳定性和抗干扰能力。
- 采用LDO进行二级稳压给敏感电路供电。
- 保证足够的电源退耦电容，并靠近IC引脚放置。

4. 系统级设计与验证

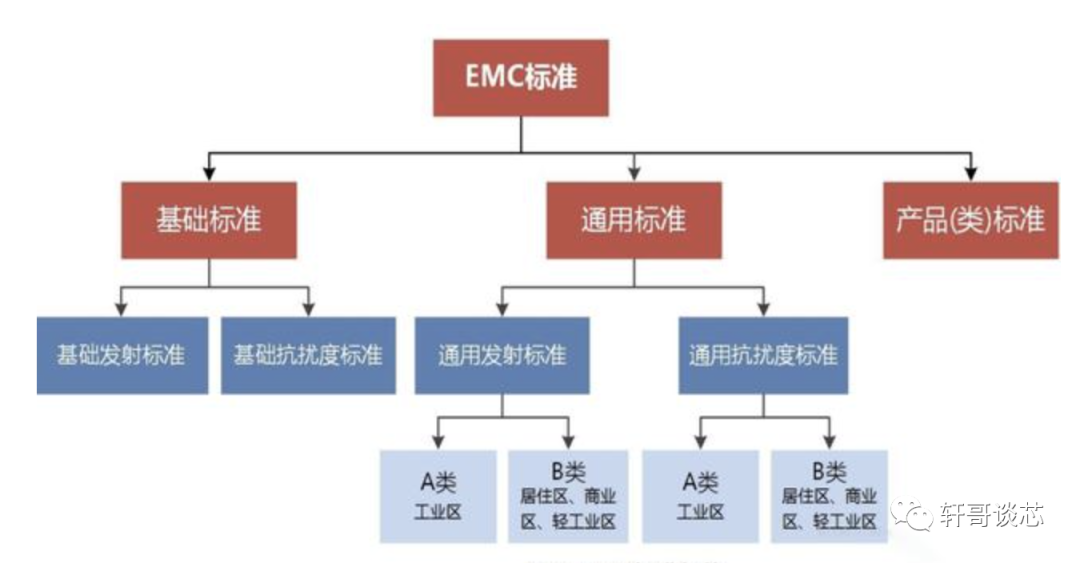

定义系统EMC要求： 清晰定义整车和单个设备的发射和抗扰度指标（依据相关国际/国家/行业标准：CISPR 25, ISO 11452系列, ISO 10605, ISO 7637系列，国标等）。
建立系统级EMC架构： 定义整车接地策略（“接地树”）、关键设备屏蔽要求、动力电池/高压线缆的屏蔽要求、关键总线（如CAN/CAN FD, Ethernet）布线规则等。
集成仿真与分析： 利用电磁场仿真软件（如EMPro, CST, HFSS）进行建模和仿真，在物理样机前预测EMC问题。
分级测试与整改：
- 组件级测试： 在PCB或模块阶段进行预测试。
- 设备级测试： 对单独的设备（ECU、传感器等）进行完整的发射和抗扰度测试（如ISO 11452系列）。
- 整车级测试： 最终在整车上进行全面的EMC测试（如CISPR 25, ISO 11451系列），暴露系统级问题并进行整改（如调整线束走向、优化屏蔽连接点、增加去耦等）。
设计迭代： EMC是一个迭代过程，测试发现问题后需要反馈到设计阶段进行修改优化。

总结

汽车电子设备的电磁兼容性设计是一个贯穿产品开发全生命周期的系统工程，需要硬件工程师、PCB设计工程师、结构工程师、线束工程师和系统工程师紧密合作。它需要从元器件选型、电路原理设计、PCB布局布线、结构屏蔽设计、线束敷设安装一直贯彻到整车系统集成和测试的每一个环节，综合运用源头抑制、滤波、屏蔽、接地和优化布线五大核心策略，并严格遵守相关的标准规范进行验证。只有这样才能确保汽车电子系统在复杂的电磁环境中稳定可靠地工作。
