在 Altium Designer 中设置丝印（Silkscreen, Overlay）与焊盘（Pad）或过孔（Via）之间的安全间距规则（通常称为“丝印到阻焊间距”或类似）非常重要，它能确保丝印油墨不会覆盖到焊盘上，避免影响焊接和电气性能。以下是详细的设置步骤（中文界面）：
核心步骤：创建规则
-
打开PCB规则编辑器：
- 在 PCB 文档中，按快捷键
D->R。 - 或者在菜单栏选择 设计(
D) -> 规则(R)。
- 在 PCB 文档中，按快捷键
-
创建新间距规则：
- 在左侧规则树状图中，展开 间距（Clearance）。
- 右键单击 间距（Clearance） -> 新建规则...。
- 系统会创建一个名为
Clearance的新规则（可能是Clearance_1,Clearance_2等）。
-
命名规则（可选但推荐）：
- 在右上方 名称 栏中，为规则取一个易懂的名字，例如
丝印到焊盘间距或Silk_To_Pad。
- 在右上方 名称 栏中，为规则取一个易懂的名字，例如
-
设置“第一个对象匹配条件”（即丝印对象）：
- 在 第一个对象匹配条件 区域：
- 类型：从下拉框中选择 图层(Layer)。
- 图层：从下拉框中选择包含丝印的层。通常是：
Top Overlay(顶层丝印)Bottom Overlay(底层丝印)- 如果你希望规则同时作用于两层丝印，可以设置为
所有图层(All Layers)或分别创建两条规则。
- 在 第一个对象匹配条件 区域：
-
设置“第二个对象匹配条件”（即焊盘/过孔对象）：
- 在 第二个对象匹配条件 区域：
- 类型：选择 类型(Type) / 类(Class) / 层(Layer)。
- 类型：勾选 焊盘(Pads) / 过孔(Vias)。
- 类：通常不需要指定。
- 图层：通常选择 所有图层(All Layers)（因为焊盘/过孔贯穿多层），或者更精确地设置为包含焊盘的层（如
Top Layer,Bottom Layer,Multi-Layer）。选择所有图层(All Layers)通常更安全简便。
- 类型：选择 类型(Type) / 类(Class) / 层(Layer)。
- 在 第二个对象匹配条件 区域：
-
设置最小间距值：
- 在 约束条件 区域：
- 找到 最小间距 输入框。
- 输入你需要的安全距离值（单位通常是 mil 或 mm）。
- 典型值：
- 通常设置为 4mil (0.1mm) 到 10mil (0.25mm) 之间。
- 具体值必须咨询你的PCB板厂！板厂工艺（丝印油墨的印刷精度、对位精度）决定了最小可行间距。
- 保守起见，设置 5mil (0.127mm) 或 6mil (0.15mm) 是比较常见的。
- 高密度设计可能需要4mil，但需和板厂确认其能力。不要小于板厂的要求！
- 在 约束条件 区域：
-
设置规则优先级（非常关键！）：
- 新规则创建后，默认位于规则列表底部。间距规则按列表从上到下的顺序应用，第一条匹配的规则生效。
- 你的
丝印到焊盘间距规则需要处理的是两个不同“域”（对象A是丝印，对象B是焊盘）之间的间距，与通用的导体间距（两个都是电气对象）不同。 - 为了防止这条规则被通用的
All规则覆盖，你需要将它移动到通用间距规则之上：- 在规则树状图左侧，展开 间距（Clearance）。
- 列表中最上方通常会有一个默认的
Clearance规则，其设置通常是All -> All并定义了导体间最小间距（如 6mil）。 - 选中你新建的
丝印到焊盘间距规则。 - 点击右下角的 优先顺序...。
- 在弹出的“编辑规则优先级”窗口中，选中
丝印到焊盘间距，然后点击 提高优先级 按钮（向上的箭头 ↑），直到它移动到 默认的Clearance(All -> All) 规则之上。 - 点击 确认 关闭优先级窗口。
- 重要：你的规则应位于处理
All->All(即所有电气对象间间距) 的规则之前。
-
应用和确认：
- 点击 应用 -> 确认 关闭 PCB 规则和约束编辑器。
验证规则和设计：
-
运行设计规则检查（DRC）：
- 按快捷键
T->D。 - 或者在菜单栏选择 工具(
T) -> 设计规则检查(D)。 - 保持默认设置，点击 运行设计规则检查。
- 在 Messages 面板中查看是否存在
Silk To Pad相关的间距违规。
- 按快捷键
-
视觉检查：
- 使用 视图配置面板 (快捷键
L) 打开所有丝印层 (Top/Bottom Overlay)。 - 打开 物理热力图（Thick/Hard Hot） (快捷键
Shift+H)，在PCB上移动光标可以实时看到当前间距。查看焊盘周围。 - 放大视图仔细检查丝印文字、线段是否过于靠近任何焊盘边缘。规则设置的间距值会在线宽限制下尽量生效，但丝印本身的线条宽度也需要考虑进去。
- 使用 视图配置面板 (快捷键
关键要点总结：
- 规则类型:
Electrical Clearance下的子规则 (Clearance约束)。 - 第一个对象 (A): 设置为
Top Overlay/Bottom Overlay。 - 第二个对象 (B): 设置为
Pads(可能包含Vias) +All Layers。 - 最小间距值: 4-10mil (0.1-0.25mm)，务必按板厂要求设置！
- 规则优先级: 必须高于处理
All -> All间距的通用规则。 - 验证: 必须运行DRC并结合视觉检查（尤其注意大面积覆铜上的焊盘或过孔盖油区域）。
- 注意丝印宽度: 规则约束的是丝印图形（如文字的线条）的边缘到焊盘边缘的距离，丝印本身的宽度不会被自动“推离”，DRC会检查丝印图形的外轮廓是否违反间距规则。
遵循这些步骤，你就能在 Altium Designer 中正确设置并应用丝印与焊盘/过孔之间的安全间距规则，确保 PCB 设计的可制造性和可靠性。
AD设置丝印到阻焊的间距，并分析丝印重叠对阻焊的影响
Altium Designer设置丝印到阻焊的间距，并分析丝印重叠对阻焊的影响 平时设计时需要养成良好的习惯，才能保证后期的生产效果。例如本节的丝印跟阻焊重叠的规则是需要去遵守，其下就是丝印重叠阻焊
2022-11-30 07:40:05
焊盘与焊盘的距离规则怎么设置
在电子组装中，焊盘（Pad）是用于焊接电子元件的金属区域。焊盘的设计和布局对于电子组装的质量和可靠性至关重要。 1. 焊盘间距的基本规则 1.1 最小间距 元件引脚间距 ：焊盘间距应至少等于元件引脚
2024-09-02 15:22:19
Altium19丝印到焊盘的距离设置，并分析丝印重叠焊盘的影响
在我们PCB设计的时候，有时候总会碰到丝印会重叠在焊盘上面，那么我们设置一个丝印焊盘的距离的报错就行了。如果我们丝印一附在焊盘上便会自动的报错，就是提高我们的PCB设计效率，我们就以AD19为例，进行讲解。1. 在设计——规则，或者快捷键DR打开我们的规则约束器：（图文详解见附件）
郑振宇altium
2019-11-18 11:31:01
pcb焊盘直径怎么设置
在PCB（Printed Circuit Board，印刷电路板）设计中，焊盘直径的设置是一个重要的环节，它直接影响到元器件的焊接质量和PCB板的整体性能。以下是一些关于如何设置PCB焊盘直径的步骤
2024-09-02 15:15:51
【Altium小课专题 第087篇】PCB封装创建要求丝印框与焊盘的间距至少保证多少？
一些，一般丝印边框到焊盘边缘的距离为6mil左右，以保证生产和安装的需要，如果画的过近，会导致丝印框画到焊盘上。一般生产之前的CAM过程中会将画到焊盘上的丝印处理掉，以保证后期PCB制板和SMT贴片的正常，如图4-83所示。 图4-82元器件封装丝印示意图图4-83元器件封装丝印设置间距示意图`
凡亿_PCB
2021-07-01 17:29:51
怎么设置AD10元件间距规则判定方式由封装框改为焊盘间距？
今天画PCB时，修改了一个原理图然后导出PCB，但是放置元件时发现元件不像以前能丝印近乎重叠，设计最小间距为10mil，在两个元件外框丝印为10mil就会报错，正常应该是判断焊盘间距是否为10mil，不知道为什么会这样，而且只有这个工程出现这个问题，强迫症无法忽略，试遍了网上各种方法都不行，到这里求救了
huzp_123
2019-09-09 01:59:33
请问PCB中的最小间隔规则为什么会约束到丝印层符号之间以及丝印层符号和焊盘之间的间隔？
丝印层符号又不带电气特性，而且丝印层和焊盘完全在两个层怎么会有约束呢（主要是说我画的封装图形和焊盘离得太近，小于最小间隔）？？？还有就是我的规则设置中过孔最大孔径设置的是300mil，可是DRC检查
脑洞大赛8
2019-07-03 04:20:31
pads焊盘大小设置详细步骤
焊盘大小是PCB设计中一个非常重要的参数，它影响着焊接的质量和可靠性。在PCB设计中，我们可以通过设置不同的焊盘大小来适应不同的元器件和焊接工艺。下面是关于设置焊盘大小的详细步骤。 首先，我们需要
2023-12-26 18:07:42
PCB电气安全间距设计规则，全文干货
的问题发生。那么走线层的可制造性都有那些问题呢？走线层的线距、焊盘、铜皮的距离关乎电气的安全间距，一般而言会考虑到线到线的距离、焊盘到焊盘的距离、焊盘与线之间的距离、线和焊盘离板边的距离，还有铜皮与其他物体
jf_32813774
2022-12-15 16:28:19
PCB焊盘到焊盘的间距及其对DFM的影响
在设计印刷电路板时，您也可以很快用光设计空间。最初是由大量的空电路板开始的，很快就被您的组件和机械零件所填满。但是，您仍然需要空间来布线所有电源和信号走线。试图将您的 PCB 焊盘间距缩小到一起很
2020-09-23 20:35:51

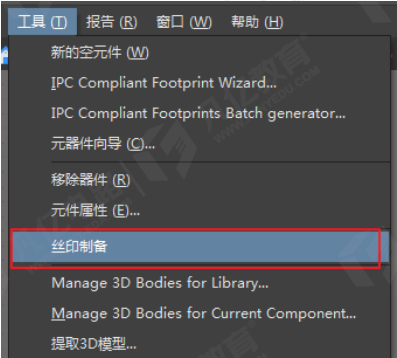

Atium Designer 23 全新功能-丝印制备，解决DFM问题
进行PCB设计时需要养成良好的设计习惯，才能保证后期的生产效果。例如整板上需要保证丝印跟阻焊的间距规则避免产生丝印重叠造成的PCB制造设计（DFM）问题。丝印重叠阻焊的影响有如下： 1）PCB板后期
2023-12-20 09:55:03
PCB设计的电气/布线/SMT/阻焊/助焊覆盖/内电层/测试点/制造规则
最小阻焊条的宽度，默认为10mil。 （7）、外露元器件焊盘上的丝印（silkscreen over component pads） 该规则用于设置元器件焊盘与丝印之间的安全间距。 （8）、文本
一只耳朵怪
2021-01-06 17:06:34
PCB的安全间距如何设计？
生产厂家的加工能力来说，焊盘与焊盘之间的间距不得低于0.2mm。铜皮与板边的间距带电铜皮与PCB板边的间距最好不小于0.3mm。在Design-Rules-Board outline页面来设置该项间距
wayaj
2020-08-07 07:41:56
请问铺铜时铜皮与导线，过孔，焊盘之间的间距一般怎么设置？
求教，铺铜时，铜皮与导线，过孔，焊盘之间的间距一般如何设置？这些间距一般设置多少为宜，有什么参考标准和计算方法吗？感谢帮助！！
h1654155957.9683
2019-05-08 03:03:11
PCB设计中都有哪些间距需要考虑？
（VIA）到过孔间距（孔边到孔边）最好大于8mil。3、丝印到焊盘距离丝印不允许盖上焊盘。因为丝印若盖上焊盘，在上锡的时候丝印处将不能上锡，从而影响元器件装贴。一般板厂要求预留8mil的间距为好。如果
jf_ed1027433
2019-07-01 20:35:42
AD9元器件间距规则如何设置
在Altium Designer 9（简称AD9）中设置元器件间距规则，主要是为了确保PCB（Printed Circuit Board，印刷电路板）上的元器件之间保持适当的距离，以避免短路、干扰或
2024-09-02 15:26:32
pcb设计中如何设置默认的焊盘大小参数?
在PCB设计中，焊盘的大小和形状对于电路的可靠性和生产效率至关重要。设置合适的焊盘大小参数可以确保焊接过程中的稳定性和焊点的质量。以下是关于如何设置默认的焊盘大小参数的指南。 1. 理解焊盘的作用
2024-09-02 15:03:14
BGA焊盘设计的基本要求
高度。 4、通常，焊盘直径小于焊球直径的20％～25％，焊盘越大，两焊盘之间的布线空间越小。 5、两焊盘间布线数的计算为P-D(2N+I)Xr式中，P为焊球间距:D为焊盘直径：N为布线数:X为线宽 6、通用规则：PBGA的焊盘直径与器件基板上的焊盘相同。 7、与焊盘连
2020-03-11 15:32:00
为什么我画RK3288的板子已经设置了间距规则但EMMC还是报警？
郑老师，我在画RK3288的板子，EMMC这部分，我已经设置了间距规则，按照您的视频里的说明，但是那根线还是报警，怎么回事。从焊盘往出引线时，更改线宽，不能更改。
li124688559
2019-09-04 23:02:50

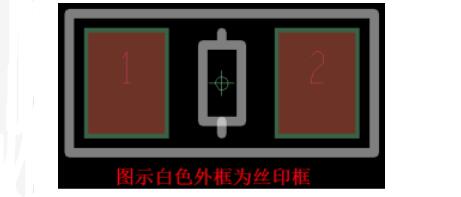

PCB封装时丝印框与焊盘的间距是多少
