好的！不同型号的湿度传感器（尤其常见的是DHT11或DHT22这类数字温湿度传感器）其接线基本类似，主要是连接 电源 (VCC/VDD) 、 地线 (GND) 和 数据线 (DATA/OUT/SDA)。这里提供一个通用且最常见的 3线/4线连接法接线图描述（用于连接单片机，如 Arduino、ESP8266、ESP32 等）：
核心连线示意图（文字描述）
- 传感器 VCC/VDD 引脚 ---> 微控制器 5V 或 3.3V 引脚
(注意：查看您的传感器规格书确认工作电压范围。DHT11通常5V，DHT22可5V/3.3V) - 传感器 GND 引脚 ---> 微控制器 GND 引脚
- 传感器 DATA/OUT/SDA 引脚 ---> 微控制器 任意数字 GPIO 引脚 (如 Arduino D2)
- (关键！) 在 DATA 引脚和 VCC 引脚之间连接一个 上拉电阻 (Pull-Up Resistor)
- 阻值：通常为 4.7KΩ - 10KΩ (例如 5.6KΩ, 10KΩ 都常用)。
- 目的：当传感器不主动驱动数据线时，保证数据线处于稳定的高电平状态。
(对于常见的 4针传感器，如 DHT11/DHT22)：
╭─────────────────────╮
│ 湿度传感器 │
│ (例如: DHT11/22) │
│ │
│ [1] VCC (3.3V-5.5V) ├───────> MCU 5V/3.3V
│ [2] DATA/OUT ├───┬───> MCU GPIO Pin (如 D2)
│ [3] NC │ │
│ [4] GND ├───────> MCU GND
╰─────────────────────╯ │
│
│
[4.7KΩ - 10KΩ 电阻]
│
│
MCU 5V/3.3V重要说明
- 引脚顺序： 不同传感器模块或封装的引脚顺序可能不同！务必查看您具体传感器模块或元件的数据手册(Datasheet)或引脚标记。 最常见的错误就是把 VCC 和 GND 接反！常见顺序是 VCC, DATA, NC(空脚), GND。
- 供电电压：
- DHT11: 工作电压范围通常是 3.5V - 5.5V。推荐 5V。
- DHT22 (AM2302): 工作电压范围通常是 3.3V - 5.5V。3.3V 系统可直接用。
- 其他传感器： 请查阅其规格书。
- 上拉电阻:
- 这是至关重要的一步！没有它，通信会极不稳定或失败。
- 许多现成的模块 (带小电路板的) 已经在板子上集成了这个上拉电阻 (尤其是常见的蓝色DHT11或白色DHT22模块)。如果您使用的是这种模块，通常不需要自己额外再加电阻。
- 如何判断是否需要外加上拉？ 如果您的传感器是一个独立的元件（只有3/4个引脚，没有小板），或者您购买的模块说明里没有明确写有内置上拉电阻，强烈建议您自己添加一个4.7KΩ - 10KΩ的电阻在DATA和VCC之间。添加它总是安全的，即使模块有内置的（相当于双重保险）。
- NC 引脚： 标记为
NC的引脚是 空脚(No Connect)，不用连接任何地方。 - 连线： 使用杜邦线即可。尽量保持线短，避免干扰。
连接到微控制器时的关键点
- VCC: 连接到微控制器上标有 5V 或 3V3 的引脚（选择符合传感器要求的电压）。
- GND: 连接到微控制器上标有 GND 的引脚（需要和VCC共地）。
- DATA: 连接到微控制器上的任意数字输入/输出引脚（GPIO）。在编程时，需要知道您连接的是哪个具体的引脚号（例如Arduino的引脚 D2, D7等；ESP8266/32上的 GPIO4, GPIO5等）。
- 上拉电阻： 按照上面描述连接在 DATA 线和 VCC 线之间。
实用提示
- 断电操作： 连接或断开传感器时，最好先断开微控制器的电源。
- 颜色区分： 使用不同颜色的杜邦线有助于区分（红=VCC，黑/棕=GND，其它颜色=DATA）。
- 检查连接： 接线后，仔细对照接线图和传感器引脚定义检查两遍。
- 供电稳定： 确保给传感器提供稳定、纯净的电源（电压足够且无明显波动）。长距离供电可在VCC和GND之间加一个滤波电容（例如 100nF）。
- 库： 在使用 Arduino IDE 编程时，需要安装相应的库（如
DHT sensor library），库会在初始化时配置该GPIO引脚的模式（包括是否需要启用内部上拉，但外部物理上拉电阻通常仍然必要或推荐）。 - 故障排查： 如果读取失败，首先检查：电源电压是否正确？GND连接是否可靠？DATA线连接是否正确？是否添加了上拉电阻？代码中指定的引脚号是否正确？
通过遵循以上接线图描述和说明，您应该能成功连接常见的湿度传感器到您的开发板上。再次强调，务必查阅您手中传感器的具体文档以确认引脚功能和电压要求。
物联网WIFI模块ESP8266串口通讯（lua固件，赠WIFI智能参数设置软件）
智能化WIFI控制。二、模块端口说明 三、模块与串口下载器接线图四、模块与继电器接线图五、模块与DHT11温湿度传感器接线图六、智能参数设置软件模块加电后，会自动上传模块内设置的参数数据模块具体
小猫猫要吃鱼
2020-03-09 13:03:35
四线/六线称重传感器接线图
称重传感器接线图 四线称重传感器总共有五根线，一组电源线、一组信号线，另外还有根屏蔽线。电源线对应的颜色分别是红色和黑色，信号线对应的颜色分别是绿色和白色，接地线是黑粗线，如下图所示。 六线称重传感器
一只耳朵怪
2020-12-08 15:20:38
超声波液位计接线图
超声波液位计接线图 超声波液位计是一种用于测量液位变化的测量仪表，常用于敞开式槽池、储罐、塔楼等设施的液位测量。由于其具有指向性强、方向性好、传播能量大、传播距离远等显著特点，在液位测量领域
人间烟火123
2020-06-19 14:12:08
温湿度传感器工作原理 温湿度传感器的接线方法
温湿度传感器是一种用于测量环境温度和相对湿度的装置。它通常用于工业、农业、气象、室内空调等领域。本文将详细介绍温湿度传感器的工作原理和接线方法。 一、温湿度传感器的工作原理 温湿度传感器主要基于物质
2024-02-14 18:00:00
SP系列变频功率传感器接线图详解

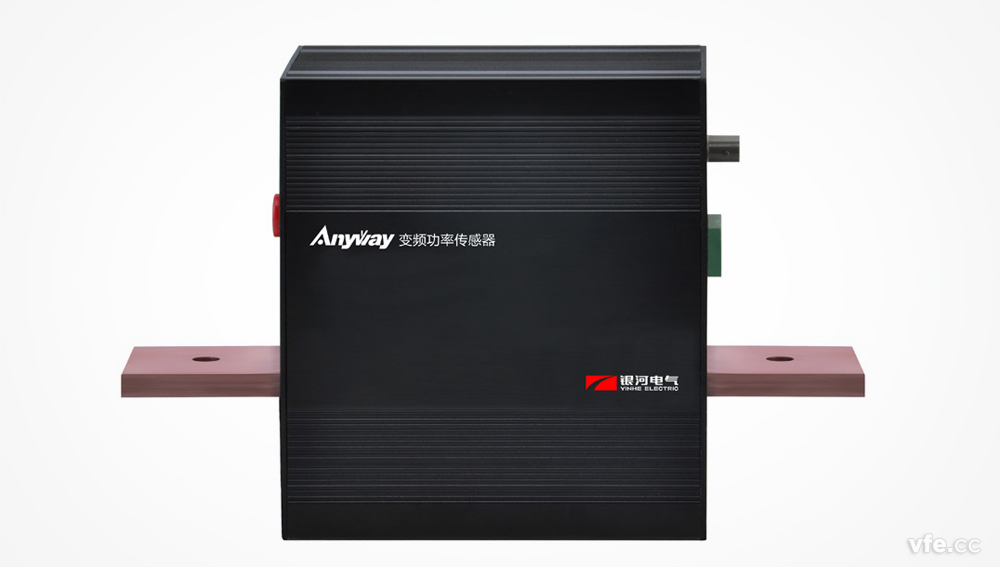

传感器可连接一路电压信号和一路电流信号。 图1. 变频功率传感器外观图 二 功率表接线回顾 图2. 功率表接线图 图2展示了两种功率表接线图。当功率表的电流表内阻及线路阻抗可忽视时，两种功率表接线图效果一样。当电流表内阻及线路阻抗不可忽视时
