好的，我们来探讨一下温湿度传感器在温湿度监控系统中的设计。这是一个涉及硬件选型、电路设计、数据处理、通信和系统集成的过程。以下是关键设计要点：
核心组成部分与设计要点
-
传感器选型 (Sensor Selection)
- 精度与范围： 首要考虑。精度决定数据的可靠性（如 ±0.3°C, ±2%RH），量程需覆盖实际应用环境（如 -40°C to +85°C, 0-100%RH）。工业、医药等高要求场景需更高精度传感器（如 SHT, BME 系列）。
- 类型：
- 数字输出传感器： 主流选择（如 DHT22, AM2320, SHT3x, BME280）。优势：内置模数转换器（ADC），输出标准数字信号（I2C, SPI, UART, 1-Wire），抗干扰性强，简化电路和软件设计。
- 模拟输出传感器： （如 HS1101LF 湿度，旧式NTC/PTC热敏电阻）。劣势：需要外部ADC，易受线缆长度和环境干扰影响，需更复杂的校准和滤波。除非特殊要求或有成本限制，否则数字传感器是首选。
- 封装与防护： 考虑外壳防护等级（IP等级）。特殊环境（如极端温湿度、粉尘、腐蚀、浸水）需定制封装或防护措施（护套、导管）。
- 响应时间： 传感器达到稳定读数所需时间（如几秒到几十秒）。空气流速快的环境需选择响应快的传感器。
- 功耗： 电池供电系统尤其关键。选择低功耗或支持休眠模式的传感器（如 BME280）。
- 成本： 在满足性能要求下考虑预算。
-
微控制器/处理单元 (Microcontroller/Processor Unit - MCU/MPU)
- 角色： 系统核心，负责：
- 通过特定协议（I2C, SPI, 1-Wire）读取传感器数据。
- 对原始数据进行处理（滤波、单位转换）。
- 执行逻辑控制（报警判定）。
- 管理数据传输（到本地显示、存储或网络）。
- 处理用户输入（如有）。
- 选型： 根据系统复杂度、接口需求、通信方式、处理能力和功耗要求选择。常见选择：
- 简单系统： Arduino (Uno, Nano, ESP系列), Raspberry Pi Pico。
- 中等复杂度： ESP32/ESP8266 (自带Wi-Fi)， STM32系列。
- 复杂系统/网关： Raspberry Pi, Beaglebone, 工业PLC。
- 角色： 系统核心，负责：
-
通信接口与协议 (Communication Interface & Protocol)
- 传感器到MCU：
- I2C： 最常用，接口简单（SDA, SCL两根线），可挂载多个设备（地址需不同）。
- 单总线： 成本最低（如 DS18B20 温度，DHT 系列），一根数据线+地线。通信时序需精确控制。
- SPI： 高速短距离通信，通常需要更多引脚（MISO, MOSI, SCK, CS）。适合需要高速读取的场景。
- UART： 少数传感器使用串口输出。
- MCU到外围/网络：
- 本地显示： 连接 LCD, OLED 显示屏（I2C, SPI）。
- 本地存储： SD卡（SPI），EEPROM（I2C）。
- 有线网络：
- 以太网： 通过 W5500, ENC28J60 等模块或内置以太网口的MCU（如部分STM32, Raspberry Pi）。
- RS232/RS485: 工业环境常用，通过串口转换模块（UART转RS485）。
- 无线网络：
- Wi-Fi： ESP8266/ESP32 等自带Wi-Fi的MCU是主流选择。接入局域网，可连接MQTT服务器、HTTP服务器或云平台。
- 蓝牙/蓝牙低功耗： 短距离连接手机、平板等设备。
- LoRaWAN / NB-IoT / LTE-M： 低功耗广域网（LPWAN），适用于电池供电、数据量小、传输距离远的场景（如农田、城市设施）。
- Zigbee / Z-Wave： 主要用于智能家居场景，构建低功耗网状网络。
- 协议：
- MQTT： 为IoT设计的轻量级发布/订阅消息协议，是连接云平台（阿里云IoT, 华为云IoT, AWS IoT, Azure IoT Hub, EMQX）的首选。
- HTTP/HTTPS： 用于向API接口发送数据或网页控制。
- TCP/UDP： 直接网络通信的基础协议。
- Modbus RTU/TCP: 工业自动化领域的通用协议（常见于RS485）。
- 传感器到MCU：
-
供电设计 (Power Supply)
- 电源类型： AC/DC 适配器、电池（AA/AAA锂电池、18650）、USB。
- 电压转换与稳压： 使用LDO或DC-DC转换器将输入电压稳定到MCU和传感器的工作电压（如5V, 3.3V）。
- 功耗优化（尤其电池供电）：
- 选用低功耗传感器和MCU。
- 配置MCU和传感器进入深度睡眠模式，定时唤醒采集发送数据。
- 使用低功耗通信模块或降低通信频率。
- 优化软件逻辑，减少无效操作。
- 电源保护： 保险丝、防反接二极管、过压过流保护。
-
外壳与机械设计 (Enclosure & Mechanical Design)
- 传感器放置：
- 关键位置： 安装在能准确代表监控区域温湿度的位置。
- 避开干扰源： 远离热源（机器、阳光直射）、冷源（空调出风口、窗户）、湿源（管道漏水点）、气流死角或湍流区。
- 空气流通： 传感器表面应暴露在空气中，防止被遮挡或包裹。必要时设计带风扇的防护罩。
- 外壳设计：
- 防护等级： 根据环境选择IP防护等级（如IP65防水防尘）。
- 材料： 考虑机械强度、阻燃性、电磁屏蔽（EMC）、耐腐蚀性。
- 散热与通风： 保证MCU和电源模块散热良好，同时不影响传感器测量的准确性。
- 安装方式： 墙装、支架、吸顶、导轨安装等。
- 传感器放置：
-
数据采集与处理逻辑 (Data Acquisition & Processing Logic)
- 采样频率： 根据应用需求设置合理的数据采集间隔（如每分钟、每5分钟、每小时）。
- 传感器初始化： 启动时正确配置传感器。
- 数据读取： 按照传感器数据手册规定的时序和协议读取原始数据（温度、湿度原始值，有时还有校验值）。
- 校验与容错： 检查数据校验和（CRC），对错误数据或通信超时进行重试或异常处理。部分传感器提供状态寄存器指示测量状态或错误。
- 单位转换： 将原始计数值转换为摄氏度和相对湿度百分比。
- 滤波处理： 应用算法平滑噪声干扰数据（如移动平均滤波、卡尔曼滤波）。
- 时间戳： 为每个数据点添加精确时间戳（需要MCU内置RTC或连接NTP服务器）。
-
报警逻辑 (Alerting Logic)
- 阈值设置： 设定温度上限/下限，湿度上限/下限（可配置）。
- 比较与触发： 当测量值超过设定阈值时，触发报警。
- 报警方式：
- 本地声光指示（蜂鸣器、LED）。
- GPIO 驱动继电器控制相关设备（如开启空调、除湿机）。
- 远程通知（短信、邮件、APP推送）。
- 写入日志文件（带报警标志）。
- 消警与延时： 当数据恢复正常时自动消警。可设置延时触发或恢复，避免短时波动造成误报。
-
数据存储与展示 (Data Storage & Visualization)
- 本地存储： SD卡、EEPROM（存储历史数据、配置信息、报警记录）。
- 远程存储：
- 连接数据库（MySQL, InfluxDB, TimescaleDB）。
- 存储到云平台。
- 存储到本地服务器。
- 本地展示： LCD/OLED显示屏实时显示温湿度值、状态、报警信息。
- 远程监控：
- 网页仪表盘。
- 手机APP。
- Grafana等数据可视化工具。
- 组态软件（工业场景）。
设计流程概述
- 需求分析： 明确监控目的（储藏室、机房、温室、实验室、工厂）、监测点数量和位置、精度要求、报警要求、数据传输需求（本地/远程、有线/无线）、供电方式、环境条件、预算。
- 硬件设计：
- 根据需求选型传感器、MCU、通信模块、电源方案、显示（可选）、执行器（可选）。
- 设计电路原理图，考虑接口兼容性、电平匹配、信号完整性。
- 设计PCB或选择现成开发板组合。
- 设计外壳/防护方案。
- 软件设计：
- 选择开发环境（Arduino IDE, PlatformIO, STM32CubeIDE, VS Code等）。
- 编写底层驱动程序（传感器接口通信）。
- 实现数据采集、处理、校验逻辑。
- 实现报警逻辑。
- 实现本地显示驱动和界面逻辑（如有）。
- 实现通信协议（Wi-Fi/MQTT, HTTP, Modbus等）。
- 实现配置存储和读取（如阈值、采样间隔）。
- 实现固件升级功能（可选）。
- 系统集成与测试：
- 组装硬件模块。
- 烧录固件。
- 搭建通信链路（服务器、数据库、云平台）。
- 关键测试：
- 硬件功能测试（电源、通信）。
- 传感器校准与精度测试（与标准温湿度计对比）。
- 报警功能测试。
- 数据传输稳定性测试。
- 不同环境下的长期运行稳定性测试。
- 功耗测试（电池供电系统）。
- 部署与维护：
- 在现场正确安装传感器和主机设备。
- 配置监控平台和报警规则。
- 建立定期维护计划（传感器清洁、校准检查、电池更换、软件更新）。
关键考量点：
- 环境适应性： 设计必须适应实际应用环境的挑战（温度、湿度、灰尘、腐蚀、EMC）。
- 可靠性与稳定性： 系统应能长期稳定运行，数据准确可靠。
- 扩展性： 便于未来增加监测点或功能（模块化设计）。
- 易用性： 配置、安装、操作、维护应简单直观。
- 成本效益： 在满足性能要求的前提下优化成本。
- 安全： 电气安全、数据安全（尤其远程传输）、访问控制。
通过仔细考虑以上各个方面并进行系统化设计，才能构建出满足特定应用需求、稳定可靠的温湿度监控系统。
温湿度传感器工作原理 温湿度传感器的接线方法
在温度和湿度变化时的电学特性的变化来进行测量。根据传感器的类型不同，工作原理也有所不同。下面介绍几种常见的温湿度传感器的工作原理。 电阻式温湿度传感器 电阻式温湿度传感器是将测量的温度和湿度转化为电阻值的变化来
2024-02-14 18:00:00
库房无线温湿度监控方案 无线温湿度监控系统 仓储物流无线温湿度
【库房无线温湿度监控方案】[无线温湿度监控系统]【无线温湿度传感器】【医药库房、大型物流存储温湿度远程监控系统】今现代化建设和国民经济发展迅速。社会对生产环境和生活环境意识的要求也越来越高。人们
h1654156033.2788
2021-03-01 10:15:19
温湿度传感器的原理
温湿度传感器是指能将温度量和湿度量转换成容易被测量处理的电信号的设备或装置。市场上的温湿度传感器一般是测量温度量和相对湿度量。金鸽科技研发生产无线温湿度传感器可实现在不方便布线的所有场景下的温湿度在线监测，以下是温湿度的简单原理介绍。
2020-05-11 14:59:32
温湿度传感器的三大安装事项
为了更加精准的监测到生活中的温湿度，我们的人工达不到大家对温湿度的准确性的要求，这个时候就需要用到温湿度传感器了，温湿度传感器的应用可以极大的满足大家对温湿度的精确度，得到大家的一致喜欢，那么，在
2020-02-21 19:43:01
无线温湿度监控系统
解决方案，在需要监控的区域部署传感器节点，实时感知环境温湿度数据，利用无线传感器网络，对环境温湿度的实时采集和传输，上传至监控中心或云平台，用户进行远程查看和管理。一旦数据被采集，自动推送示警信息，实现环境温
2024-05-30 16:43:52
温湿度变送器or温湿度传感器，我们应该如何选择
在我们需要检测一项数据时，往往需要传感器的帮助。比如需要测量温度、湿度、压力、光照、气体等，便会需要传感器的支持。在这些传感器中，使用较为广泛的便是温湿度传感器。 但是，当我们在网络搜索“温湿度
2022-05-13 17:10:06
什么是温湿度传感器_温湿度传感器如何安装
很多的人们对于温湿度传感器的安装是不了解的，不知道该怎么样安装，其实安装温湿度传感器是比较方便的。要注意安装的细节问题和安装的技巧，那么温湿度传感器安装方式有哪些？我们来看看小编的相关介绍与讲述吧。
2020-05-26 09:24:08
关于温湿度传感器在机房监控温湿度系统中的应用
温湿度传感器的应用非常广泛，在各种领域都有使用，尤其是在需要实时记录温湿度等参数变化的场所中最为明显。有了这样的温湿度传感器人们和各种系统就可以根据设备记录的内容，对其进行科学高效的管理，分析和控制
2020-10-13 10:21:20
温湿度远程监控系统概述
中易云温湿度监控系统专为温湿度监控设计，使用各种物联网温湿度监控硬件及云平台，在检测环境温湿度数据的同时，还可以远程手动、或自动控制空调、除湿等设备的启停或调整运转功率。
2022-12-16 15:36:10
想要准确地测量环境温湿度？温湿度传感器是关键！
温湿度是生产生活中最重要的环境指标之一，不仅人需要在适宜的温湿度条件下保持良好的精神状态和敏捷的思维，食品、药品、各种仪器设备等都对环境温湿度有特殊的要求。基于对环境温湿度的要求，温湿度传感器
2024-07-04 08:48:07

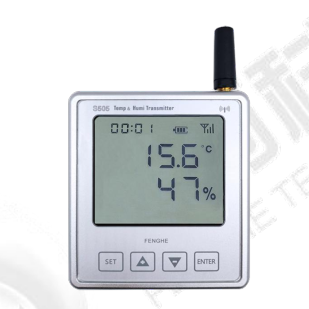

温湿度传感器
2021-12-09 16:26:07
霍尼韦尔温湿度传感器的类型
温湿度传感器是一种在图书馆等温湿度要求较高的地方广泛使用的，温湿度传感器对于温度和湿度的检测有着非常重要的作用，而今天小编就来为大家介绍下霍尼韦尔温湿度传感器的一些类型及选购的方法供大家了解。
2020-05-23 09:19:11
温湿度传感器在机房监控温湿度系统中用于环境温湿度检测
温湿度传感器的应用非常广泛，在各种领域都有使用，尤其是在需要实时记录温湿度等参数变化的场所中最为明显。有了这样的温湿度传感器人们和各种系统就可以根据设备记录的内容，对其进行科学高效的管理，分析和控制
2020-05-14 10:31:22
如何挑选一款温湿度传感器？
温湿度传感器指把空气中的温湿度值通过检测装置，测量的温湿度值按一定规律变换成电信号或其他所需形式的信号输出，用来满足用户需求。市场上的温湿度传感器一般是测量温度值和相对湿度值。
2023-03-24 15:01:33

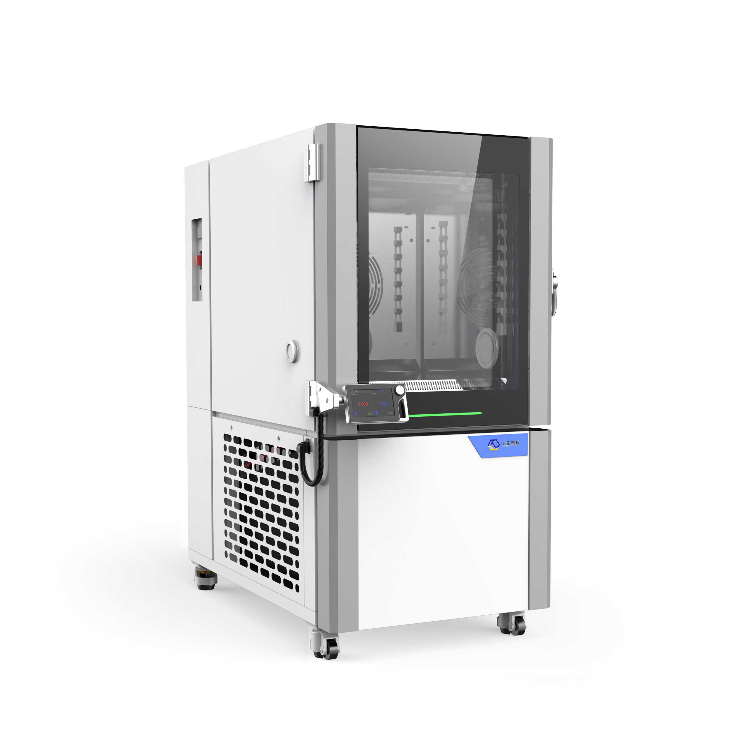

温湿度标定箱，湿度检定箱，宽温区温湿度检定箱
2026-04-09 16:18:28
基于SHT11温湿度传感器和单片机技术的智能温湿度测量系统
研究了基于SHT11温湿度传感器和单片机技术的智能温湿度测量系统。系统使用SHT11温湿度传感器实时采集温湿度数据；同时采用AT 89s52单片机进行数据的存储和计算等处理；并通过扩展外围电路设计了
木木川BB
2020-04-27 06:34:25
温湿度记录仪的原理说明
?温湿度记录仪是温湿度测量仪器中温湿度计中的一种。其具有内置温湿度传感器或可连接外部温湿度传感器测量温度和湿度的功能。那么温湿度记录仪到底怎么读取数据？
2020-12-25 22:59:28
工业级温湿度传感器与日常温湿度计的区别
温湿度产品在现代的应用非常广泛，机房、工业、农业，仓储等都离不开温湿度管理，特别是在实时记录温湿度变化的工作中最为广泛，温湿度传感器可以根据所记录的数据，对各个不同的领域进行科学有效的分析、管理
2020-06-12 16:29:21
温湿度传感器有哪些应用场景？
温湿度传感器在众多领域，特别是在实时记录温湿度变化的工作中最为广泛。温湿度传感器可以根据所记录的内容，对其进行科学有效的管理、分析和归纳。下面我们就温湿度传感器在不同场景中的应用做下介绍：温湿度
2024-02-19 16:28:01
温湿度记录仪如何读取，温湿度记录仪的操作介绍
温湿度记录仪是温湿度测量仪器中温湿度计中的一种。其具有内置温湿度传感器或可连接外部温湿度传感器测量温度和湿度的功能。 温湿度记录仪在实时温度监控方面有着不可替代的作用，使用温湿度记录仪对药品、食品等
2020-06-28 16:31:59
温湿度变送器和温湿度传感器，两者有什么区别
我们在互联网搜索测量温湿度设备的时候，网页会给我们推荐很多的产品，这些产品有的叫温湿度变送器，有的叫温湿度传感器，消费者看的是一头雾水。
2020-03-12 15:00:55
工厂温湿度监控系统
在现代化工业生产环境中，温湿度控制是确保产品质量、生产效率和员工健康的关键因素之一。随着科技的进步，工厂温湿度监控系统应运而生，通过集成传感器技术、数据处理与通信技术，对工厂内部环境参数的实时监测
2025-02-25 17:11:38
低功耗温湿度传感器HCP2D-3V在电子温湿度计中的应用
温湿度产品在现代的应用非常广泛，机房、工业、农业，仓储等都离不开温湿度管理，特别是在实时记录温湿度变化的工作中最为广泛，温湿度传感器可以根据所记录的数据，对各个不同的领域进行科学有效的分析、管理
2020-09-29 11:52:49

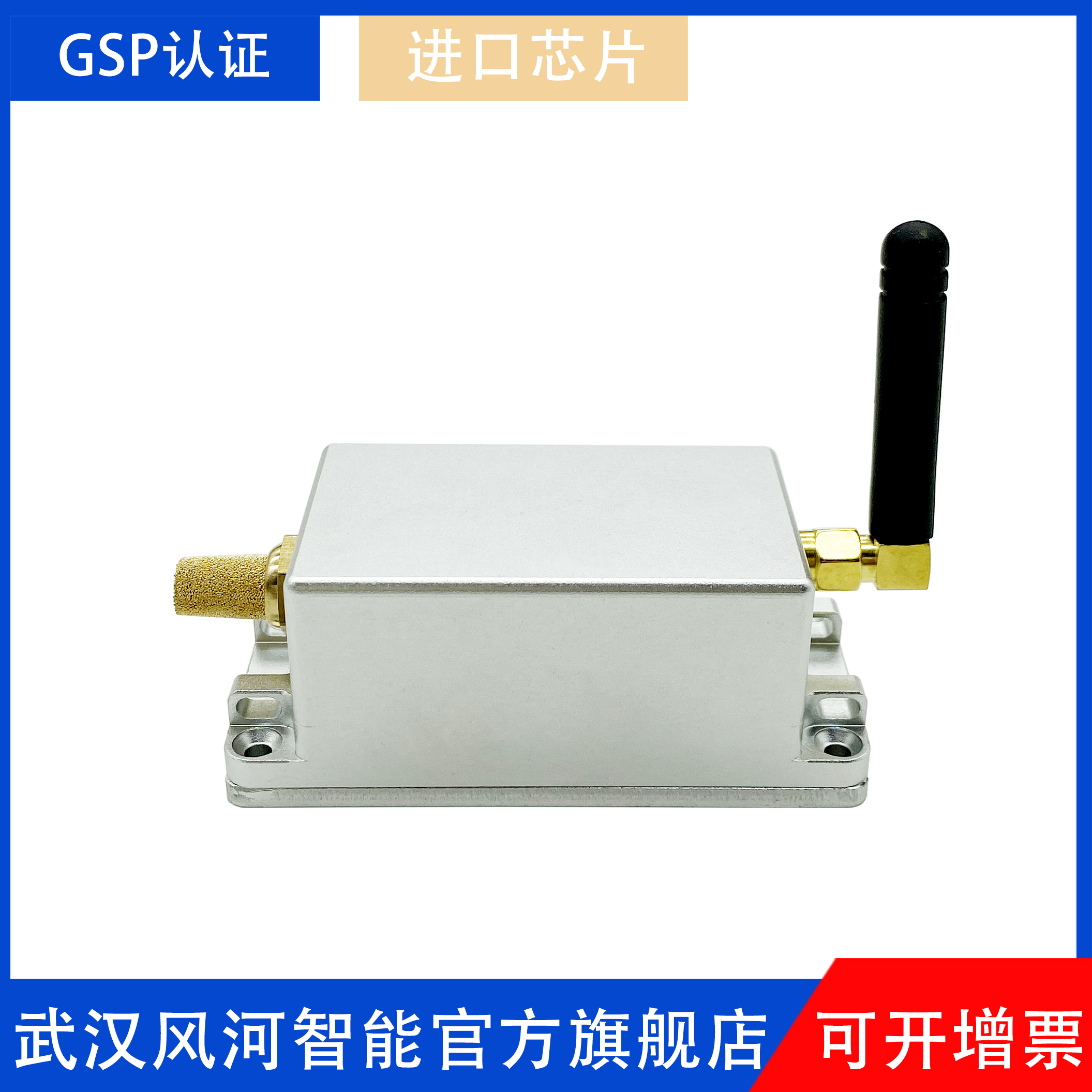

无线温湿度监测传感器
