好的，这里为您介绍一些常用的中文界面（或在中国广泛使用、资料丰富）的PCB阻抗计算软件和工具：
? 1. EDA软件内置工具 (最常用方便)
这是最主流且推荐的方式，通常在您设计PCB的同时就能计算和设置阻抗。
- Altium Designer:
- 内嵌阻抗计算器: AD 内置了一个强大的阻抗计算工具（布线后的 PCB 编辑器 -> 工具 -> 阻抗控制 -> 打开阻抗规划管理器）。它不仅提供精确计算（基于准确层叠和材料模型），还能让您直接在规则里定义目标阻抗。输入层叠参数（厚度、材料、铜厚）和线宽/线距后，它会计算阻抗并在布线后实时监控是否符合要求。
- 优点: 高度集成于设计流程，精度高，管理方便。
- 中文支持: AD 软件提供官方中文界面，易上手。
- Cadence Allegro / OrCAD:
- 约束管理器 (Constraint Manager): Allegro 的 Constraint Manager 功能非常强大，通过设置“阻抗”规则可以驱动布线满足要求。具体的阻抗计算通常在后台由引擎完成，或依赖于精确的层叠设置（Material Manager）。
- Cross-section Editor: 在定义层叠结构时，需要输入精确的介质厚度、介电常数、铜厚等参数，软件会根据这些参数和目标阻抗推荐或计算所需的线宽/线距。
- 中文支持: 软件安装包包含中文选项，帮助文件有大量中文资源可用。?
- Mentor Xpedition / PADS Professional:
- 集成在CES: Constraint Editing System 支持设置阻抗目标。
- 层叠管理器: 设置详细层叠参数进行基本计算。
- KiCad:
- 阻抗计算器插件: 从 KiCad 5 或 6 开始，可以在插件管理器中安装免费的阻抗计算器插件（如
pcb_calculators或KiCad Impedance Calculator）。 - 使用方式: 在 PCB 编辑器中通过工具菜单打开插件，输入层叠和布线参数进行计算。
- 阻抗计算器插件: 从 KiCad 5 或 6 开始，可以在插件管理器中安装免费的阻抗计算器插件（如
? 2. 独立阻抗计算软件 (功能更深入专业)
通常由PCB材料厂商、仿真软件商或专业公司提供，计算更精准深入。
- Polar Instruments 系列 (业界标准):
- Si9000e (旗舰产品): 非常专业全面的阻抗计算工具，几乎所有大型PCB制造商都在使用。提供海量库（PCB材料、制造工艺），支持单端/差分线、共面波导、耦合带状线等多种复杂模型计算，能考虑阻焊层、表面处理等影响。
- 免费工具 (Polar SI6000, Si8000): 这些是早期版本或其简化版，部分免费或提供评估版。虽然不如 Si9000e 新，但核心阻抗计算功能依然可靠实用。
- 中文支持: Si9000e 软件本身有官方中文语言包可选，国内资料和教程丰富。
- 获取: 通常需付费购买许可，但也常能从其官网下载试用版或简化免费工具。
- Saturn PCB Toolkit (免费强大):
- 这是一个功能异常丰富的免费Windows工具包，包含强大的阻抗计算模块（还有线宽计算、过孔计算等20+实用功能）。
- 计算能力强，界面直观（英文为主）。支持单端、差分、共面波导等模型。非常推荐！
- 中文支持: 软件本身为英文，但网上有很多中文教程和说明，功能实用性强。
? 3. 在线阻抗计算器 (快速便捷估算)
适合快速估算或初步设计参考，精度稍逊于专业软件，无法替代最终验证。
- Sierra Circuits - Advanced Circuits 阻抗计算器 (推荐):
- 网址： 网上搜 "Sierra Circuits Impedance Calculator" (不便放链接) 访问。
- 提供多种计算模型，界面相对友好，计算结果直接给出推荐线宽线距。
- 其他在线工具： 许多PCB打样厂商（如 JLCPCB, PCBWay, Seeed Fusion）网站上也提供简化的在线阻抗计算器。
- IEEE Calc:
- 部分IEEE网站上提供简单的微带线/带状线计算工具。
⚙ 4. EM 仿真软件 (最高精度，复杂度高)
用于对阻抗、损耗进行非常精确的建模和分析，尤其适合高速/高频设计，学习曲线陡峭。
- ANSYS HFSS: 3D全波电磁场仿真软件的金标准，精度极高。
- Keysight ADS (Advanced Design System): 强大的系统/电路/EM仿真集成平台，内建精确的传输线计算和EM求解器。
- CST Studio Suite: 另一款功能全面的3D EM仿真软件。
- Cadence AWR (NI AWR Design Environment): 包含Microwave Office, 用于高频RF/微波电路和EM仿真。
- 中文支持: 这些大型商业软件通常提供中文界面或帮助文档（尤其在中国市场推广的版本），但用户群以专业工程师为主。
? 选择建议 & 重要提示
- 首选集成工具: 对于设计工程师，Altium Designer (AD) 或 Cadence Allegro 内置的工具通常是最便捷、最高效的选择，因为它与设计流程紧密结合，可以直接约束布线。
- 专业精确计算: 如果要求高精度，或需深度验证和多种复杂模型计算，Polar Si9000e 是行业标杆。
- 免费实用: Saturn PCB Toolkit 是功能极其强大的免费替代品，非常值得拥有。
- 快速估算: 可以使用 Sierra Circuits 计算器 或其他在线工具进行初步估算。
- 与厂商沟通: ? 这是最重要的一步！ 任何软件计算结果都只是参考。PCB的最终阻抗受实际制造工艺（如蚀刻因子、阻焊层厚度、铜面粗糙度、最终介质厚度）、基材供应商的特定材料参数影响很大。 在设计前或设计初期，务必与您的目标PCB制造商沟通：
- 他们建议使用的基材型号及其在特定频率下的介电常数和损耗角正切值。
- 他们各个铜层的标称铜厚 (完成铜厚)。
- 各层间介质的标称厚度（以及可能的公差范围）。
- 他们的表面处理方式对阻抗的影响。
- 他们提供的层叠结构模板或阻抗计算参数建议。
- 获取并导入他们推荐的 Polar 文件到您的设计软件/计算软件中（如果使用 Polar 系列）。
- 了解他们的阻抗管控能力和公差范围。
- 理解参数: 熟练使用任何工具都需要理解关键输入参数：
- 层叠结构: 铜层数、每层的介质厚度。
- 基板材料属性: 介电常数、损耗角正切。
- 铜厚度: 设计值 vs 完成值（铜厚往往指的是完成厚度，可能与设计名义值不同）。
- 目标阻抗: 通常50Ω(单端)、90/100Ω(差分USB/以太网等)。
- 走线参数: 线宽、线到参考平面高度、线间距（差分对）、焊盘影响等。
- 阻焊层: 是否覆盖、厚度、介电常数。
- 模型选择: 选择正确的传输线模型（表面微带、嵌入式微带、带状线、双带状线、偏移带状线、共面波导）。
? 总结
对于国内PCB设计工程师，Altium Designer内置阻抗管理器 因其易用性、集成度、中文支持和普及度是首选。Polar Si9000e 是业界公认的专业精度标杆工具，也非常常用（尤其在与厂商沟通时）。Saturn PCB Toolkit 作为免费全能工具包是非常实用且高性价比的补充。务必与您的PCB制造商紧密合作，使用他们提供的精确参数进行最终设计和验证。?
PCB阻抗计算软件-CITS25分享！
。比如，我的GPS天线走线要求50欧姆的阻抗线，那么用这个软件，得出，我用FR-4材质、1.6厚的玻纤板，走线宽度就是1.36mm即可满足阻抗匹配要求。打板测试了再和大家说效果。 PCB阻抗计算软件(CITS25).rar (452.84 KB )
快乐一天天
2019-07-23 21:32:12
pcb板阻抗控制是指什么？pcb怎么做阻抗？
pcb板阻抗控制是指什么？pcb怎么做阻抗？ PCB板阻抗控制是指在PCB（印刷电路板）设计和制造过程中，通过优化电气特性和信号完整性，确保设计满足特定的阻抗要求。在高速数字和模拟电路中，阻抗控制
2024-01-17 16:38:04
如何利用EDA软件对PCB进行阻抗控制
常见的信号，如PCI总线、PCI-E总线、USB、以太网、DDR内存、LVDS信号等，均需要进行阻抗控制。阻抗控制最终需要通过PCB设计实现，对PCB板工艺也提出更高要求，经过与PCB厂的沟通，并结合EDA软件的使用，按照信号完整性要求去控制走线的阻抗。
2019-12-31 15:42:08

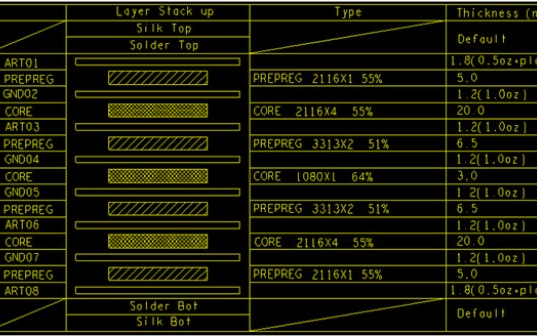

PCB双面板、四层板、六层板阻抗设计
为保证信号传输质量、降低EMI干扰、通过相关的阻抗测试认证，需要对PCB关键信号进行阻抗匹配设计。本设计指南是综合常用计算参数、电视机产品信号特点、PCB Layout实际需求、SI9000软件计算
2022-10-12 10:23:17

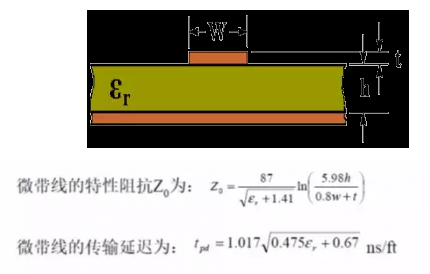

什么是阻抗控制如何对PCB进行阻抗控制
阻抗控制最终需要通过PCB设计实现，对PCB板工艺也提出更高要求，经过与PCB厂的沟通，并结合EDA软件的使用，按照信号完整性要求去控制走线的阻抗。
2019-09-06 11:52:29

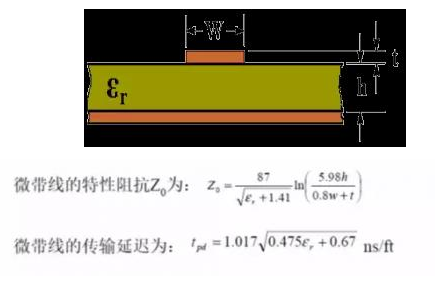

PCB线路板中不能缺少阻抗的原因是什么
PCB线路板阻抗，指的是电阻和对电抗的参数，对交流电所起着阻碍作用。在PCB线路板生产中，阻抗处理是必不可少的，PCB线路板为什么要做阻抗？
2020-02-24 11:02:21

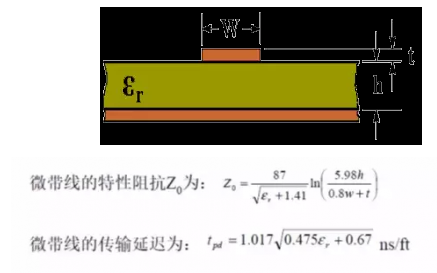

PCB阻抗控制是什么?PCB阻抗控制原理?
一站式PCBA智造厂家今天为大家讲讲PCBA线路板中的阻抗特性与受控阻抗是什么?PCB阻抗特性与受控阻抗原理。在PCBA线路板中，阻抗特性和受控阻抗是重要的概念，特别在高频和高速电路设计中。 PCB
2024-06-26 09:20:05

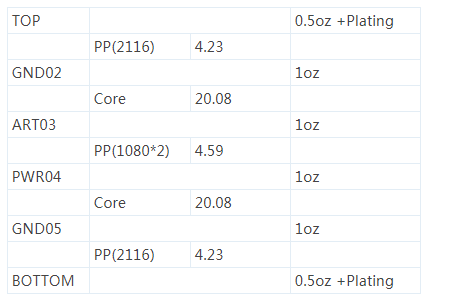

PCB设计之阻抗匹配设计方案
为保证信号传输质量、降低EMI干扰、通过相关的阻抗测试认证，需要对PCB关键信号进行阻抗匹配设计。本设计指南是综合常用计算参数、电视机产品信号特点、PCB Layout实际需求、SI9000软件计算
2020-11-02 14:05:20

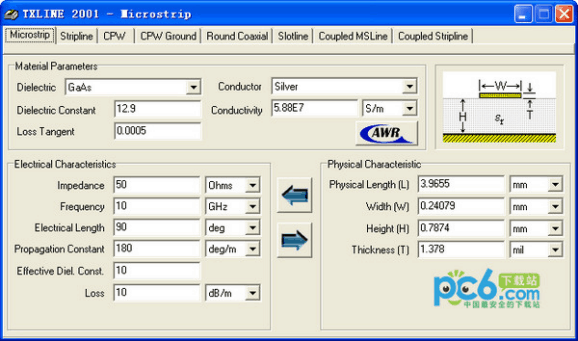

传输线阻抗计算器(Txline)
