针对 ADM2587（通常指 ADM2587E，ADI公司的高集成度隔离式RS-485收发器芯片），以下是用中文详解的关键电路设计要点和典型应用：
一、ADM2587E核心特性
- 功能集成
- 集成 隔离DC-DC电源（无需外部隔离电源模块）。
- 集成 隔离式RS-485收发器（符合TIA/EIA-485-A标准）。
- 隔离电压：5kV RMS（增强隔离）。
- 通信性能
- 最高速率：16Mbps。
- 支持 ±15kV ESD保护（接触放电）。
- 电源配置
- 逻辑侧电源：3.3V或5V（VDD1）。
- 总线侧电源：内部DC-DC生成5V（为收发器供电）。
二、典型应用电路设计
基本连接框图
+---------------------+ +---------------------+
| MCU/逻辑侧 | | RS-485总线侧 |
| | | |
| VDD1 (3.3V/5V) ----|---------|-> VISO (内部生成5V) |
| GND1 -------------|--||-----|-> GNDISO |
| | | | |
| TXD --------------|----|----|-> DI (数据输入) |
| RXD <-------------|----|----|-- DO (数据输出) |
| | | | |
| /RE --------------|----|----|-> RE (接收使能) |
| DE --------------|----|----|-> DE (发送使能) |
| | | A <---> RS-485+ |
| | | B <---> RS-485- |
+---------------------+ +---------------------+
|| ||
|| ADM2587E隔离屏障 (5kV) ||
|| ||关键外围电路设计
-
电源退耦电容
- VDD1（逻辑侧）：
- 靠近芯片引脚并联 0.1μF + 10μF 陶瓷电容。
- VISO（总线侧）：
- 输出端接 10μF 低ESR陶瓷电容（确保DC-DC稳定）。
- VDD1（逻辑侧）：
-
RS-485总线终端匹配
- 在总线两端并联 120Ω电阻（消除信号反射）。
- 示例：
RS-485+ ────┐ │ 120Ω │ RS-485- ────┘
-
总线保护电路
- TVS二极管（防浪涌）：
- 在
A-B间并联 SMBJ6.5CA（钳位电压±6.5V）。
- 在
- 自恢复保险丝（过流保护）：
- 串接在
A、B线上（如 60V/500mA PTC）。
- 串接在
- TVS二极管（防浪涌）：
三、设计注意事项
-
使能信号控制
- 发送模式：
DE=1，/RE=1（或悬空）。 - 接收模式：
DE=0，/RE=0。 - 避免同时使能收发（防止总线冲突）。
- 发送模式：
-
未使用引脚处理
- 若不用控制引脚：
DE接 GND1（默认为接收）。/RE接 VDD1（默认为禁用接收）。
- 若不用控制引脚：
-
隔离接地规则
- 逻辑侧GND1 与 总线侧GNDISO 必须完全隔离（禁止直接相连）。
-
布局要点
- 所有退耦电容尽量靠近芯片引脚（距离<5mm）。
- 隔离区域下方避免走线（保持净空区）。
四、常见问题解决
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 通信不稳定 | 终端电阻未接 | 在总线两端加120Ω电阻 |
| 芯片发热严重 | VISO负载过重 | 检查总线负载电流（≤50mA） |
| 无法发送数据 | DE引脚未使能 | 确认DE=1（发送模式） |
| 接收数据错误 | 地线干扰 | 强化隔离，检查GND1/GNDISO隔离 |
五、典型应用场景
- 工业PLC控制系统
- 电机驱动通信接口
- 楼宇自动化（BACnet）
- 电力监控设备
如果需要具体电路图、PCB布局建议或故障调试细节，可进一步说明需求！
EVAL-ADM2587E EVAL-ADM2587E评估板
电子发烧友网为你提供ADI(ti)EVAL-ADM2587E相关产品参数、数据手册，更有EVAL-ADM2587E的引脚图、接线图、封装手册、中文资料、英文资料，EVAL-ADM2587E真值表，EVAL-ADM2587E管脚等资料，希望可以帮助到广大的电子工程师们。
2021-07-09 18:00:04
终于有国产芯片与adm2582和adm2587相媲美的RS485/422隔离485电源产品CA-IS309X
在RS485/422通信电路发展的过程中，特别是在输入和输出端口的隔离电路中，通常需要多种功能的隔离电路，早期ADI推出的adm2582e和adm2587e很好的解决了这个问题，他将电源、隔离、接口
welsonwxp
2021-01-03 10:50:54

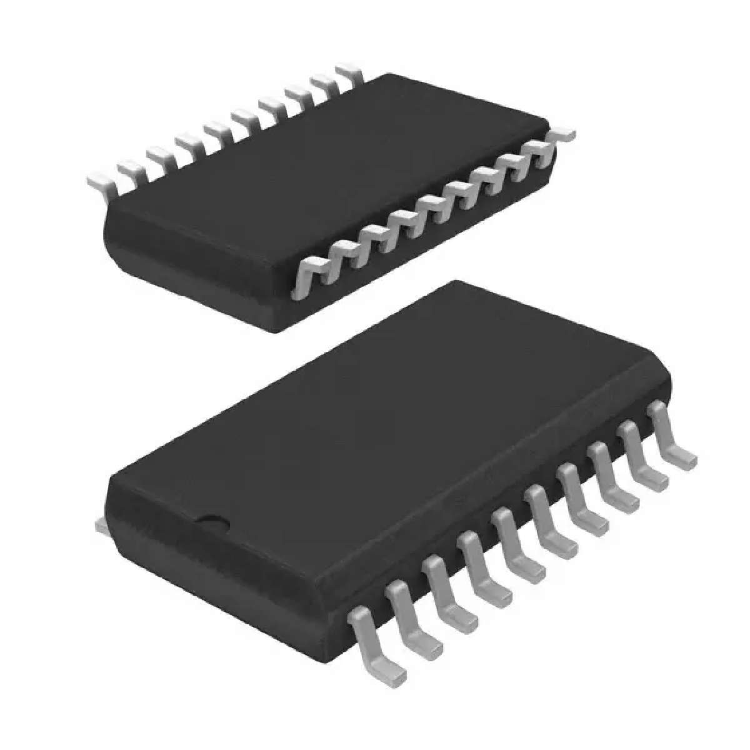

ADM2587EBRWZ 一款集成式隔离数据收发器/接口芯片
2023-09-26 11:13:15
i.MX8M Plus UART3 CTS_B驱动强度是多少？
我们将 i.MX8M Plus UART3 用于 RS-485。但 UART3_CTS_B 引脚只能驱动 10K MAX。所以，它不能被RS-485驱动设备（ADM2587）控制。这是正确的行为
感谢相遇
2023-02-28 06:09:05
ADM2587E信号和电源隔离RS485收发器电子资料
概述：ADM2587E是ANALOG DEVICES公司生产的一款提供±15 kV ESD保护的信号和电源隔离RS-485收发器。它采用isoPower™集成式隔离DC/DC技术，是一款隔离的RS-485...
颜刚YanG
2021-04-22 06:37:41

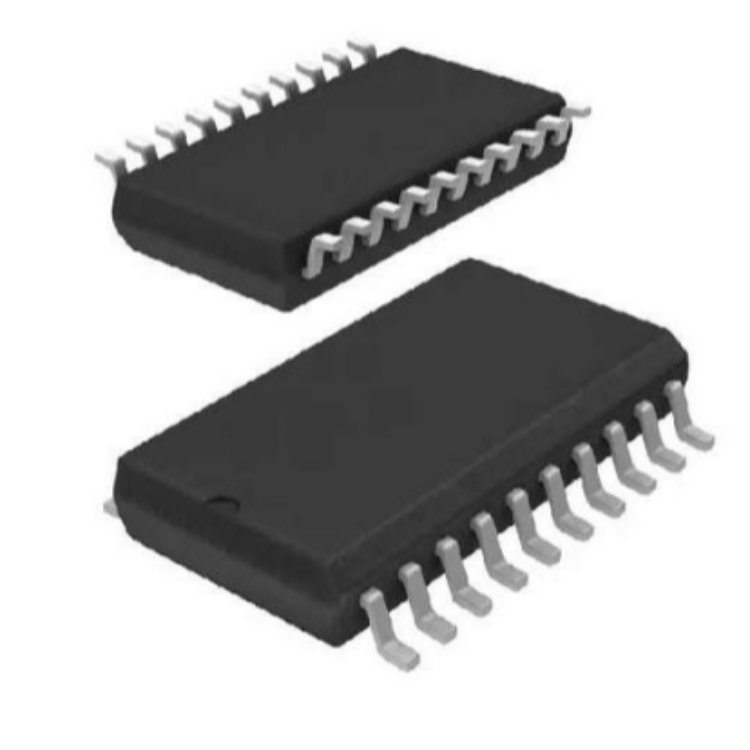

ADM2587EBRWZ 数字隔离数据收发器ADI（亚德诺）
2023-08-14 16:51:32
ADM2587EBRWZ-REEL7: 高性能RS-422/RS-485数字隔离器 华沣恒霖电子
2024-04-08 21:47:56
EVAL-ADM2587EEMIZ
ADM2587E isoPower® Series Interface, Transceiver, RS-485 Evaluation Board
2023-03-29 22:51:48

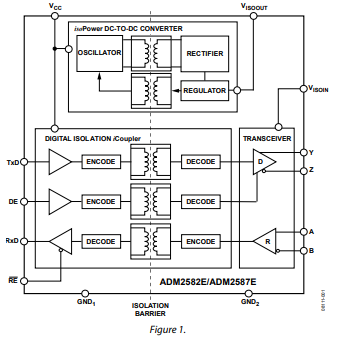

ADM2582E/ADM2587E 2.5 kV信号和电源隔离、±15 kV ESD保护、全/半双工RS-485收发器技术手册
