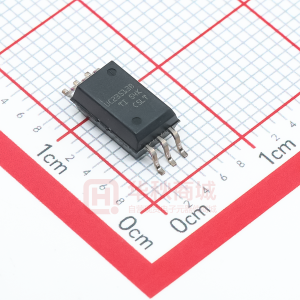

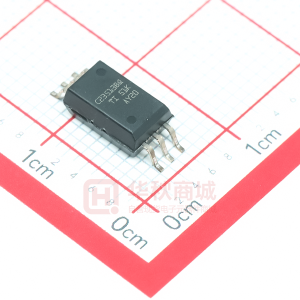

UCC23513 3A、5kVRMS 光兼容单通道隔离式栅极驱动器

描述

UCC23513是一款光兼容单通道隔离式IGBT，SiC和MOSFET栅极驱动器，具有3A峰值输出电流和5KV _RMS 增强型隔离等级。高达33V的电源电压范围允许使用双极性电源来有效驱动SiC功率FET.UCC23513可以驱动高端（带外部自举二极管和电容器）和低端功率FET。此器件的主要特性此器件与传统基于光耦合的栅极驱动器相比，引脚完全兼容，同时性能得到了进一步升级。性能亮点包括高共模瞬态抗扰度（CMTI），低传播延迟和小脉冲宽度失真。严格的过程控制保证了较小的部件间偏移。输入级是仿真二极管，这与传统LED相比，具有长期可靠性和出色的老化特性。此外，绝缘材料采用材料组I模压混合物，相对漏电起痕指数高于600V，具有更高的绝缘强度和可靠性.UCC23513的高性能和可靠性以及扩展型SO-6封装，大于8.5mm的间隙和爬电距离使其适用于电机驱动和太阳能，直流电机控制，工业电源和电器中的逆变器应用。较高的工作温度为以前传统光耦合器无法支持的应用提供了机会。

特性

• 光会容输入的5kV _RMS 单通道隔离式栅极驱动器
• 3A最大峰值输出电流
• 13.2V至33V输出驱动器电源电压
• 115ns（最大值）传播延迟
• 25ns（最大值）部件对部件延迟匹配度
• 100kV /μs最小共模瞬态抗扰度（CMTI）
• 隔离栅寿命大于40年
• 输入引脚具有7V反极性电压处理能力
• 扩展型SO-6封装，爬电距离和间隙大于8.5mm
• 工作结温范围
  T _J ： - 40°C至+ 130°C
• 安全相关认证：
  • V _ISO ：UL 1577标准下，长达1分钟的5kV _RMS 隔离电压
  • V _IOSM ：8kV _PK 可承受的隔离浪涌电压
  • V _IOWM ：1kV工作电压
  • CSA组件验收通知5A，IEC 60950-1和IEC 61010-1终端设备标准（计划）
  • 符合GB4943.1-2011标准的CQC认证（计划）

所有商标均为其各自所有者的财产。

参数 与其它产品相比 隔离栅极驱动器

  Isolation rating (Vrms) DIN V VDE V 0884-10 transient overvoltage rating (Vpk) DIN V VDE V 0884-10 working voltage (Vpk) Number of channels (#) Power switch Enable/disable function Output VCC/VDD (Max) (V) Output VCC/VDD (Min) (V) Peak output current (A) Prop delay (ns) Operating temperature range (C) Package Group   UCC23513 5000     7071     1414     1     SiCFET
MOSFET
IGBT         33     13.2     3     70     -40 to 130     SOIC | 6
