数据： 适用于 USB Type-C 和 HDMI 2.0 的 TPD4E02B04-Q1 4 通道 ESD 保护二极管 数据表 (Rev. A)
TPD4E02B04-Q1是一种经过汽车认证的双向TVS ESD保护二极管阵列，用于USB Type-C和HDMI 2.0电路保护.TPD4E02B04-Q1 ESD冲击消散值高达10kV，符合ISO 10605（330pF，330Ω）ESD标准.TPD4E02B04的额定ESD冲击消散值也达到了IEC 61000-4-2国际标准（4级）中规定的最高水平。 p>
该器件的每个通道均具有一个0.25pF IO电容，适用于保护速率高达10Gbps的高速接口（例如第2代USB 3.1）。低动态电阻和低钳位电压确保系统级抗瞬变事件保护。

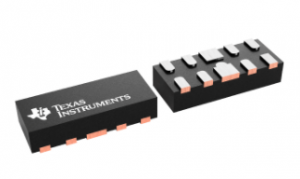

TPD4E02B04-Q1采用符合行业标准的USON-10（DQA）封装。该封装采用直通布线，其引脚间距为0.5mm，能够简化实现并缩短设计时间。 /p>
该器件还具有未经过汽车认证的型号：TPD4E02B04。
所有商标均为其各自所有者的财产。
| Number of Channels (#) |
| IO Capacitance (Typ) (pF) |
| Breakdown Voltage (Min) (V) |
| IEC 61000-4-2 Contact (+/- kV) |
| IEC 61000-4-2 Air-Gap (+/- kV) |
| Interface |
| Features |
| Bi-/Uni-Directional |
| IO Leakage Current (Max) (nA) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Dynamic Resistance (Typ) (Ω) |
| Clamping Voltage (V) |
| Pin/Package |
| TPD4E02B04-Q1 | TPD1E05U06-Q1 | TPD2E2U06-Q1 | TPD4E05U06-Q1 |
|---|---|---|---|
| 4 | 1 | 2 | 4 |
| 0.25 | 0.4 | 1.5 | 0.5 |
| 5.5 | 6.5 | 6.5 | 6.5 |
| 12 | 12 | 25 | 12 |
| 15 | 15 | 30 | 15 |
| Ethernet General Purpose HDMI 1.4/1.3 HDMI 2.0 LVDS USB 2.0 USB 3.0 | Ethernet HDMI 1.4/1.3 HDMI 2.0 LVDS USB 2.0 USB 3.0 | Ethernet General Purpose LVDS USB 2.0 | Ethernet HDMI 1.4/1.3 HDMI 2.0 LVDS USB 2.0 USB 3.0 |
| 0402 | N/A | N/A | |
| Bi-Directional | Uni-Directional | Uni-Directional | Uni-Directional |
| 10 | 10 | 10 | 10 |
| Automotive | Automotive | Automotive | Automotive |
| -40 to 125 | -40 to 125 | -40 to 125 | -40 to 125 |
| USON | X1SON | SC70 SOT-23 | USON |
| 10USON: 3 mm2: 1 x 2.5(USON) | 2X1SON: 1 mm2: 1 x .6(X1SON) | 3SC70: 4 mm2: 2.1 x 2(SC70) 3SOT-23: 7 mm2: 2.37 x 2.92(SOT-23) | 10USON: 3 mm2: 1 x 2.5(USON) |
| 0.47 | 0.8 | 0.6 | 0.96 |
| 6.6 | 14 | 9.7 | 14 |
| 10USON | 2X1SON | 3SC70 3SOT-23 | 10USON |

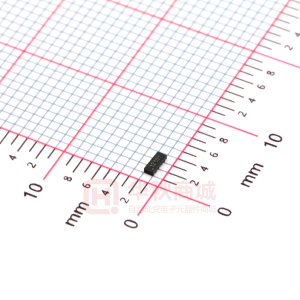

型号：TPD4E02B04DQAR 封装：USON-10(1x2.5)
品牌：TI 描述：ESD抑制器/TVS二极管 双向 3.6V 5A 17W USON-10(1x2.5)
金额：￥1.80947
去购买
型号：TPD4E02B04QDQARQ1 封装：USON-10(1x2.5)
品牌：TI 描述：ESD抑制器/TVS二极管 VRWM=3.6V VBR(Min)=5.5V VC=8.8V IPP=2A USON10_2.5X1MM
金额：￥4.29467
