电源端口-VCC 2.5V EOS/静电(ESD)防护方案设计及电路保护器件选型-优恩半导体

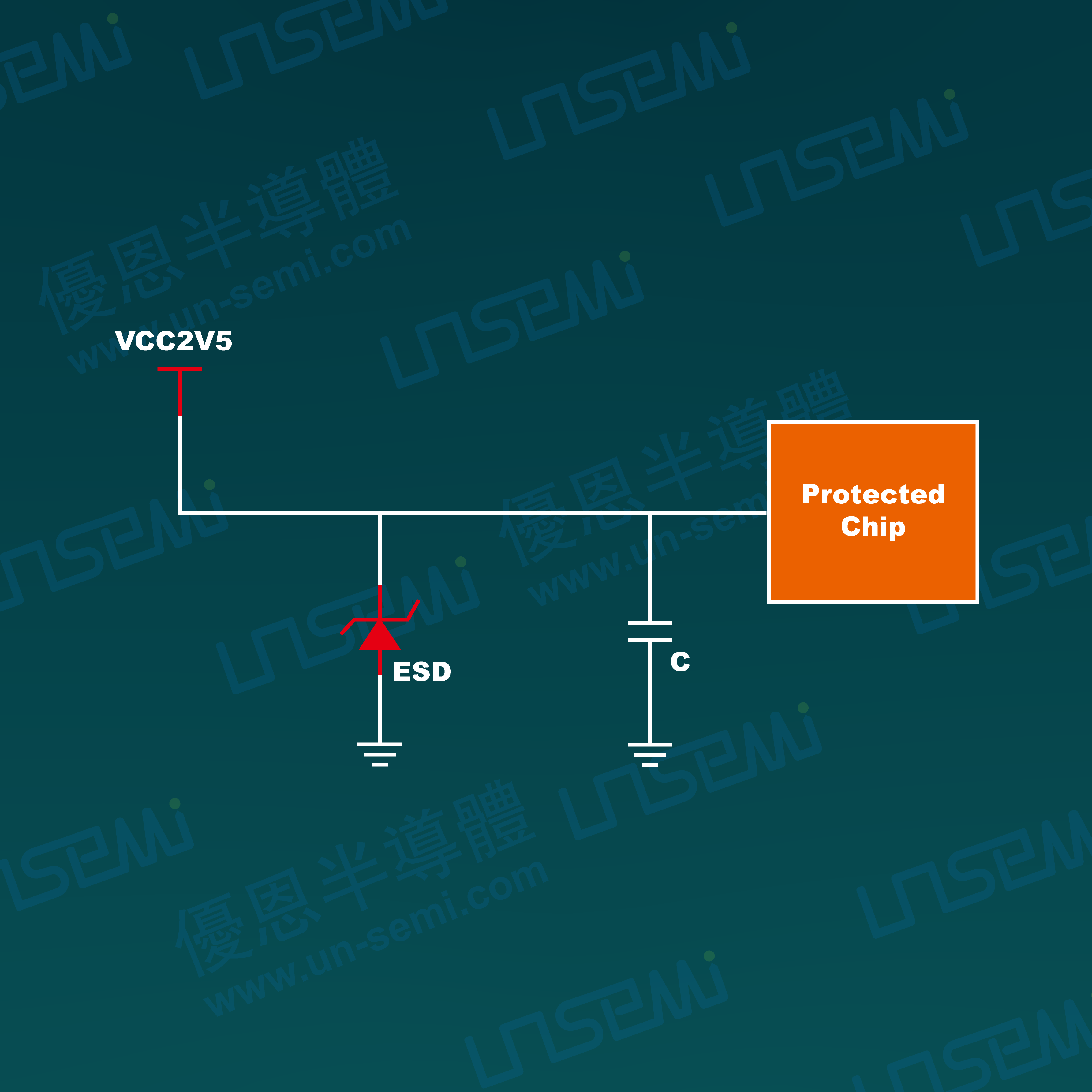

VCC 2.5V供电EOS/ESD单向器件保护方案
符合标准要求：
IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2
方案特色：
1、通过在电路上并联电压精度高、响应速度快、钳位电压低的硅材ESD保护器件对后端IC进行保护；
2、采用单向防护器件，对瞬态负电压干扰会有更优秀的保护作用；
VCC 2.5V供电EOS/ESD双向器件保护方案
符合标准要求：
IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2
方案特色：
1、通过在电路上并联电压精度高、响应速度快、钳位电压低的硅材ESD保护器件对后端IC进行保护；
2、采用双向防护器件，无需区分器件使用方向，SMT贴装生产更高效便捷；
以上展示方案仅供参考。
