TPS5420-Q1 汽车类 5.5V 至 36V 输入、2A 降压转换器

数据： 2-A Wide-Input-Range Step-Down SWIFT(tm) Converter 数据表

描述

作为SWIFT系列直流/直流稳压器的成员，TPS5420是一款高输出电流PWM转换器，集成了低电阻高电平侧N沟道MOSFET。具有列出功能的基板上包含一个高性能电压误差放大器，可在瞬态条件下提供严格的电压调节精度，一个欠压锁定电路，可防止启动直到输入电压达到5.5 V，内部设置慢启动用于限制浪涌电流的电路和用于改善瞬态响应的电压前馈电路。使用ENA引脚，关断电源电流通常降至18μA。其他功能包括高电平有效，过流限制，过压保护和热关断。为降低设计复杂性和外部元件数量，TPS5420反馈环路经过内部补偿。

TPS5420器件采用易于使用的8引脚SOIC封装。 TI提供评估模块和SWIFT Designer软件工具，以帮助快速实现高性能电源设计，以满足激进的设备开发周期。

特性

符合汽车应用要求
宽输入电压范围：5.5 V至36 V
Up至2-A连续（3-A峰值）输出电流
高效率高达95％由110-m启用集成MOSFET开关
宽输出电压范围：可调低至1.22 V，初始精度为1.5％
内部补偿最大限度地减少外部元件数
小滤波器尺寸固定500 kHz开关频率
通过输入电压前馈改善线路调节和瞬态响应
受过流限制，过压保护保护的系统，和热关断
?? 40°C至125°C工作结温范围
采用小型8引脚SOIC封装
对于SWIFT？文档，应用笔记和设计软件，请访问TI网站：www.ti.com/swift
应用
- 工业和汽车音响电源
- 电池充电器，大功率LED电源
- 12 V /24 V分布式电源系统

SWIFT是德克萨斯州的商标仪器。

参数与其它产品相比降压转换器（集成开关）


Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group

TPS5420-Q1	TPS5410-Q1	TPS5430-Q1	TPS5450-Q1
5.5	5.5	5.5	5.5
36	36	36	36
1.23	1.22	1.22	1.22
31	31	31	31
2	1	3	5
1	1	1	1
500	500	500	500
500	500	500	500
3	3	3	3
Enable	Enable	Enable	Enable
Voltage Mode	Voltage Mode	Voltage Mode	Voltage Mode
89	89	89	89
-40 to 125	-40 to 125	-40 to 125	-40 to 125
Automotive	Automotive	Automotive	Automotive
SOIC	SOIC	SO PowerPAD	SO PowerPAD

技术文档

数据手册（1）

2-A Wide-Input-Range Step-Down SWIFT(tm) Converter 数据表

元器件购买 TPS5420-Q1 相关库存

DC/DC开关转换器

型号：TPS5420DR 封装：SOIC-8

品牌：TI 描述：2-A, WIDE INPUT RANGE, STEP-DOWN CONVERTER

金额：￥3.13560
去购买
LED/照明驱动器

型号：TPS54200DDCR 封装：SOT23-6

品牌：TI 描述：DC-DC电源芯片 SOT23-6 Vi=4.5~28V Io=1.5A

金额：￥1.15001
去购买
DC/DC开关转换器

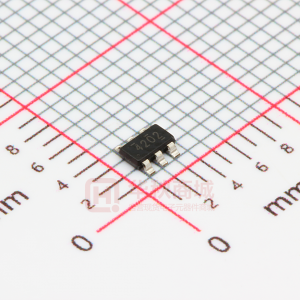

型号：TPS54202DDCR 封装：SOT23-6
