数明半导体SiLM7050：自带诊断与全套保护的车规级双通道智能高边开关

在车载 12V 系统中，车身控制、车灯驱动、继电器与电磁阀驱动等场景长期面临一个共性难题：负载类型复杂，阻性、感性、容性并存，而传统分立方案要么元器件多、PCB 占面积大，要么保护不够、诊断缺失。机械保险丝易熔断、不可恢复，每次更换都增加售后成本；多路负载驱动往往需要多颗开关芯片，诊断电路更是额外拉高系统复杂度。尤其在车灯驱动场景中，转向灯、尾灯、刹车灯、日行灯对电流精度和启动速度要求高，卤素灯冷启动的浪涌电流又容易冲击开关器件；继电器、电磁阀这类感性负载关断时会产生反向电动势，没有钳位保护轻则干扰后端电路，重则直接烧毁器件。

针对这些需求，数明半导体推出车规级双通道智能高边开关 SiLM7050——一颗高集成、强保护、自带诊断的智能开关，用单芯片替代多颗分立器件和一堆外部保护电路。该器件面向 12V 车载系统，通过 AEC Q100 Grade 1 认证，采用 SSOP16-EP 散热增强型封装，集成两路独立高边 MOSFET，内置电流、电压、温度采样及完善保护电路，为车身控制、车灯驱动、继电器/电磁阀驱动、保险丝替代等场景提供高集成、高可靠、高精度的解决方案。

图 1.SiLM7050 典型应用电路

SiLM7050

产品特性与性能

01

电气性能

宽电压输入：

工作电压 4V~28V，完整覆盖车载 12V 全场景，兼容电池波动与冷启动工况。

低导通损耗：

典型导通电阻 65mΩ，大电流负载下发热低，适配长期稳定工作。

极低待机功耗：

静态电流仅 0.5μA，待机模式近乎零功耗，契合车载低功耗设计需求。

强限流能力：

峰值限流 30A，短路或过载瞬间精准限流，保护负载与后端电路。

02

多路复用诊断（单引脚 MultiSense 分时监控）

SiLM7050 通过单引脚 MultiSense 实现四路诊断信息的分时复用，无需额外检测电路，大幅简化系统设计：

负载电流监测：高精度电流镜像实时反馈输出电流，精准匹配车灯、继电器等负载需求。

电源电压监测：直接反馈 VCC 供电电压，过压、欠压提前预警，规避电源异常风险。

芯片温度监测：实时采集结温，高温触发热关断，防止器件过热烧毁。

全场景故障检测：统一反馈过载、对地短路、热关断、关断态开路、对 VCC 短路等故障。

03

完善的保护体系

针对车载复杂应用环境与负载特性，SiLM7050 提供全方位防护：

欠压关断：电压低于阈值自动关断，电压恢复后重启，避免低压误动作。

过压钳位：输出钳位电压 41V （典型），感性负载关断时安全释放能量。

电流限制+动态热保护：短路限流至 30A，快速热瞬态关断，防止热冲击损坏。

地丢失/VCC 丢失保护：应对车载线路虚接、断路等极端工况。

反向电池防护：配合外部元件实现反接保护，杜绝电源反接烧毁风险。

SiLM7050

实测性能表现

阻性负载

SiLM7050 凭借低导通阻抗和良好的散热能力，在常温 25℃ 下单路能提供4.25A 的负载电流。 双路同时开时，每一路带载能力可达 3A。

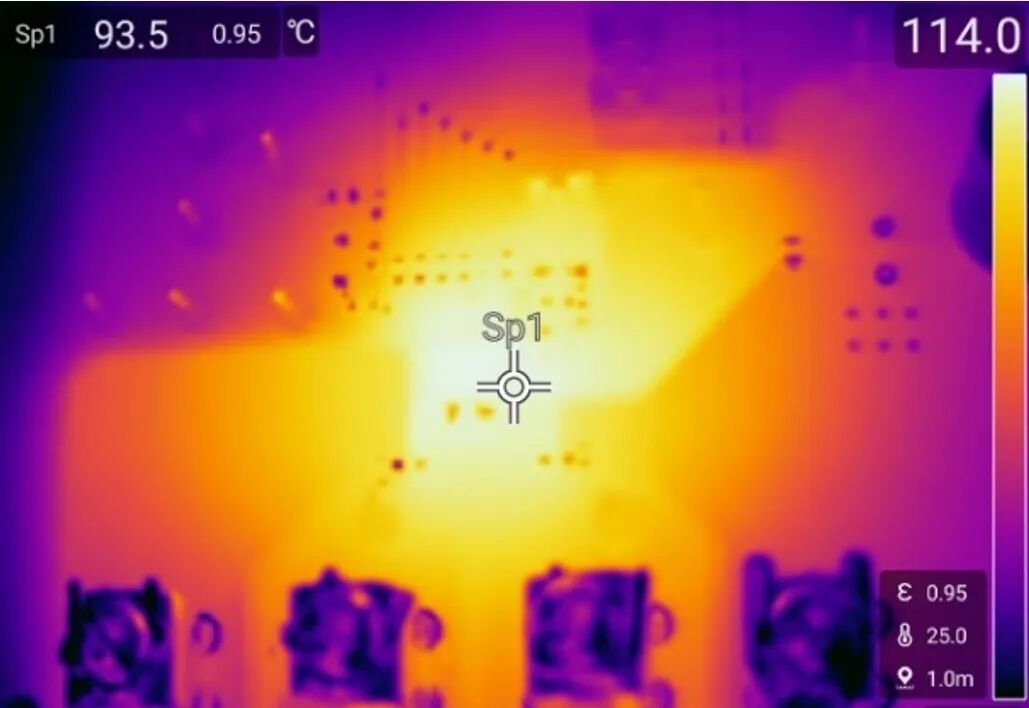

图 2.单路带载 4.25A

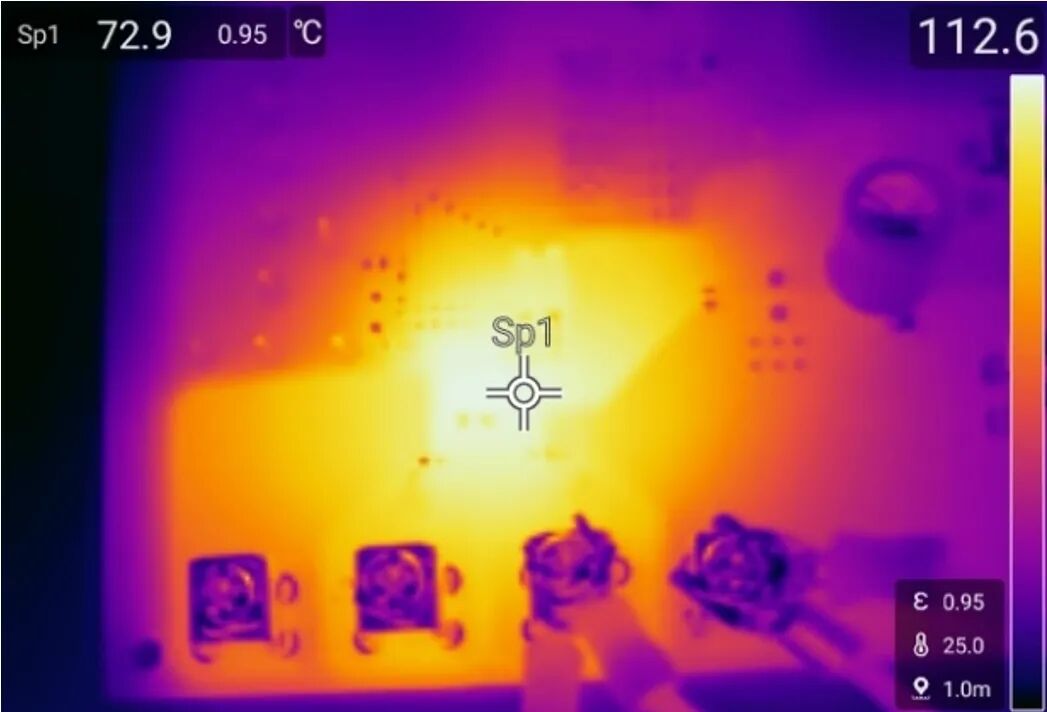

图 3.双路同时带载，每路 3A

感性负载

SiLM7050 集成了针对感性负载关断的过压钳位电路（典型 41V），可以提供关断负压钳位和退磁能量耗散，为系统设计节省外部钳位保护电路，减小 PCB 布局空间。图4 显示了 SiLM7050 在带 1mH 电感，2A 电流关断时负压钳位和退磁波形。

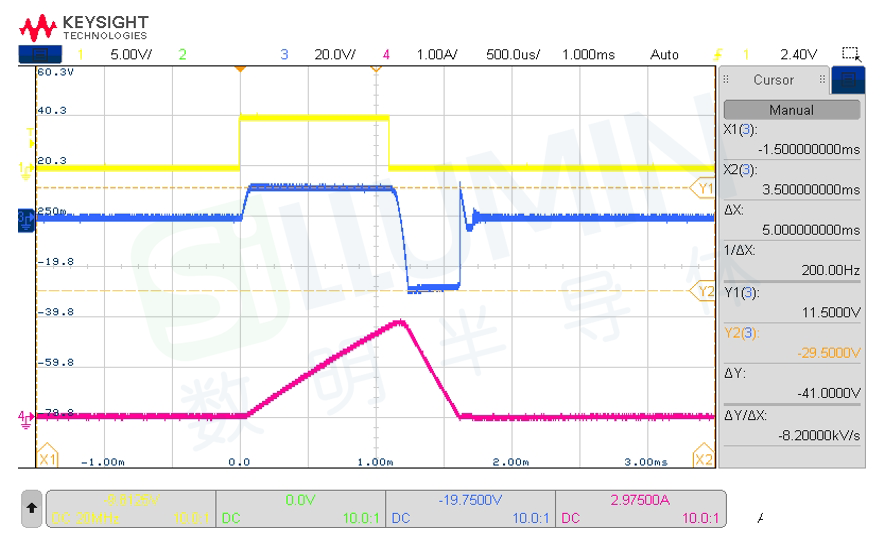

图 4.感性负载关断测试

（CH1: IN; CH3: VOUT, CH4: IOUT）

容性负载

SiLM7050 具有电流限流和动态热关断，防止热冲击损坏，能够有效应对启动瞬间的电流冲击，同时满足快速启动的需求，能有效应对大功率卤素灯冷启动或后级大容量电解电容启动时带来的高浪涌电流冲击问题。

图 5.带灯 P27/7W-7W 启动

（CH3: VOUT, CH4: IOUT）

图 6.带灯 P27/7W-27W 启动

（CH3: VOUT, CH4: IOUT）

短路保护

SiLM7050 集成了电流限流、动态过温和绝对过温保护，以应对高边开关在汽车应用中遇到的负载端短路等故障。SiLM7050 支持锁存关断或自动重启双模式，故障解除后快速恢复，可适配车载极端故障场景。

图 7.负载短路启动

(CH1: VOUT, CH2: IN, CH3: Multisense, CH4: IOUT)

图 7.负载永久短路

(CH1: VOUT, CH2: IN, CH3: Multisense, CH4: IOUT)

SiLM7050

产品选型
