变频器的运转指令方式

变频器的运转指令方式，简单来说就是：通过什么途径、由谁（本地还是远程）来控制变频器的启动、停止、正反转以及速度调节。

常见的运转指令方式主要有以下三种：

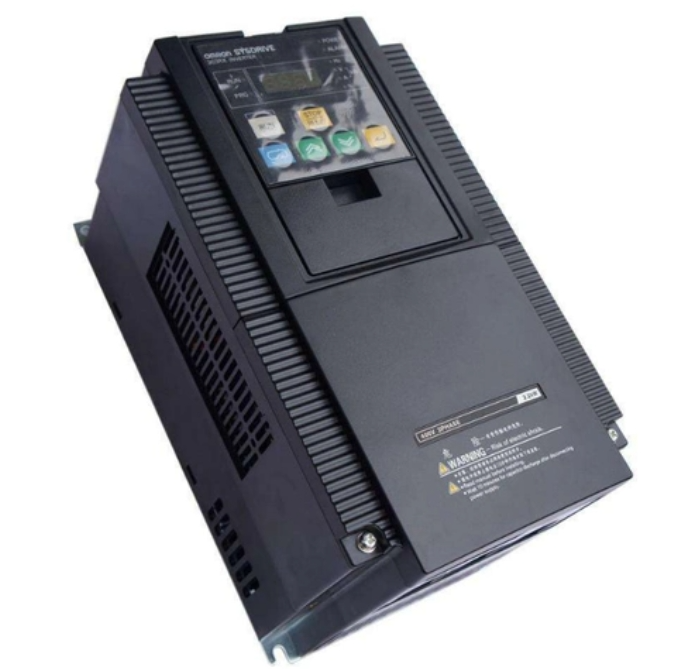

1. 操作面板（键盘）控制

这是最基本、最直接的方式。

操作：直接按下面板上的 RUN（运行）、STOP（停止）、上下键调节频率。

特点：简单直观，无需外部接线，但自动化程度低。

适用：单机调试、简单的手动控制场合。

2. 端子（外部信号）控制

这是工业现场最常用、最重要的一种方式。变频器通过控制端子的通断或电平高低来接收指令。

数字量输入：通过开关、继电器、PLC的输出触点连接变频器的数字量端子。例如：

端子 FWD（正转）与 COM 接通 → 电机正转启动。

端子 REV（反转）与 COM 接通 → 电机反转启动。

端子 X1（多段速1）与 COM 接通 → 按预设速度1运行。

模拟量输入：通过电位器、PLC的模拟量输出模块提供 0-10V 电压或 4-20mA 电流信号。

输入电压变化 → 变频器输出频率连续变化 → 电机转速连续可调。

特点：抗干扰强、可靠性高、适合自动化集成。

适用：PLC控制系统、继电器逻辑控制、远程按钮盒控制。

3. 通讯控制

变频器通过通讯接口接收来自上位机（如PLC、触摸屏、工控机、DCS系统）的指令。

常见协议：Modbus RTU、Profibus-DP、Profinet、EtherNet/IP、CANopen 等。

操作：上位机通过通讯线发送报文（如“启动”、“停止”、“设置频率=35Hz”），变频器解析后执行。

特点：

接线少：只需两根通讯线（RS485）即可控制多台变频器。

信息量大：不仅能发启停指令，还能同时读写频率、电压、电流、故障代码、运行时间等参数。

组网灵活：方便实现集中监控和自动化产线集成。

适用：高端自动化系统、需要大量数据交互、远程监控的场合。

如何选择与设置？

一台变频器通常会同时支持以上三种方式，但需要在参数中选择主指令源和次指令源。

常见的参数设置原则：

选择运行指令源：决定启动/停止/正反转由谁控制。

选0：操作面板

选1：端子台

选2：通讯口

选择主频率指令源：决定运行频率（速度）由谁给定。

选0：面板电位器/数字设定

选1：模拟量输入端子（如AI1）

选2：通讯给定

选3：多段速（由端子状态组合决定）

注意：不同品牌变频器的参数代码不同，例如：

西门子：P0700（指令源）、P1000（频率源）

ABB：参数 10.01（EXT1指令源）、11.01（EXT1参考源）

三菱：Pr.79（操作模式）

台达：P00（主频率输入来源设定）、P01（运转指令来源设定）

总结对比表

控制方式	启动/停止	速度调节	优点	缺点	典型应用
面板	面板按键	面板上下键	简单、直接、无需外部设备	不能远程、无法自动化	单机调试、手动台
端子	外部开关/继电器	外接电位器/PLC模拟量	可靠、低成本、适合逻辑控制	接线稍多、远程调节需走线	按钮盒控制、PLC简单控制
通讯	上位机软件报文	通讯给定数值	接线少、信息量大、可组网监控	需编程、有一定技术门槛	自动化产线、DCS、远程监控

如果你正在使用某款具体型号的变频器，需要设置特定的运转指令方式，关注我，一起学习。
