微电网电力电子converter设计：核心拓扑与控制策略

在新型电力系统向清洁低碳、智能灵活转型的进程中，微电网作为分布式能源高效消纳、源网荷储协同互动的核心载体，其稳定运行与高效调控高度依赖电力电子变换器（converter，简称“变流器”）。变流器作为微电网的“能量枢纽”，承担着电能转换、功率调节、接口适配的核心功能，负责将光伏、风电等分布式电源的电能转换为符合微电网运行要求的电压、频率等级，实现分布式电源、储能系统、负荷与微电网主网的无缝对接。微电网运行模式的灵活性（并网/离网切换）、新能源出力的间歇性与随机性，对变流器的拓扑结构与控制策略提出了更高要求——核心拓扑决定变流器的功率处理能力、电能转换效率与适配场景，控制策略则决定变流器的响应速度、调节精度与协同性能。

本文结合行业最新技术成果、工程实践案例与相关标准规范，系统剖析微电网电力电子变流器的核心拓扑类型、适配场景，详解控制策略的设计要点与技术路径，为微电网变流器的设计、选型与工程落地提供专业参考。

一、微电网电力电子变流器设计的核心原则

微电网电力电子变流器的设计需立足微电网的运行特性、能源禀赋与负荷需求，围绕“高效转换、稳定调控、灵活适配、安全可靠”四大核心原则，实现拓扑结构与控制策略的协同优化，确保变流器既能适配不同类型分布式电源与负荷的接入需求，又能保障微电网在多种运行模式下的稳定高效运行，同时严格遵循相关安全标准要求。

• 一是高效性原则 ，变流器的核心功能是电能转换，需优化拓扑结构与器件选型，降低电能转换过程中的损耗（如开关损耗、导通损耗），提升转换效率，尤其是在光伏、风电等新能源出力波动较大的场景，高效的变流器的能最大化发挥新能源的清洁价值，契合微电网节能降本的核心诉求。
• 二是稳定性原则 ，变流器需具备良好的电压、频率调节能力，能够快速响应新能源出力波动与负荷变化，抑制电能质量问题（如谐波、电压波动），确保微电网在并网、离网切换及故障工况下的稳定运行，具备较强的抗扰动能力。
• 三是灵活性原则 ，拓扑结构与控制策略需具备良好的扩展性与适配性，能够兼容不同类型的分布式电源（光伏、风电、储能）与负荷（有功负荷、无功负荷、敏感负荷），支持微电网并离网无缝切换，满足不同场景下的运行需求。
• 四是安全性原则 ，变流器设计需强化安全防护，重点考虑过流、过压、过热、短路等故障的防护措施，严格遵循《电力电子变流系统和设备的安全要求 第1部分：总则》（等同采用IEC 62477-1:2016）等相关标准，降低火灾、电击、热危害等风险，保障设备与系统的安全运行。

二、微电网电力电子变流器的核心拓扑设计与适配场景

微电网中电力电子变流器的拓扑结构，需根据电能转换方向（AC-DC、DC-DC、DC-AC）、功率等级、电压等级及适配场景进行设计，不同拓扑结构在转换效率、功率密度、调节性能上存在差异，核心分为AC-DC变换器、DC-DC变换器、DC-AC逆变器三大类，结合微电网实际需求，衍生出多端口、模块化等新型拓扑结构。

（一）AC-DC变换器：交流电能转换的核心拓扑

AC-DC变换器（整流器）主要用于将微电网主网的交流电能转换为直流电能，适配光伏逆变器、储能系统、直流负荷等直流侧设备的接入需求，核心拓扑分为不可控整流、半控整流与全控整流三类，其中全控整流拓扑因调节灵活、电能质量优，成为微电网中的主流选择。

1. 核心拓扑类型 ：

• 一是二极管不可控整流拓扑，结构简单、成本低廉、可靠性高，但电能转换效率低，无法实现无功功率调节，仅适用于低功率、对电能质量要求不高的场景（如小型直流负荷供电）；
• 二是晶闸管半控整流拓扑，可实现输出电压调节，具备一定的无功调节能力，但开关损耗较大，响应速度较慢，适用于中等功率、对调节精度要求不高的场景（如小型风电配套整流）；
• 三是全控整流拓扑，以IGBT、SiC-MOSFET等全控型功率器件为核心，包括两电平整流拓扑、三电平中点钳位（NPC）整流拓扑，具备开关损耗小、响应速度快、无功调节灵活的优势，可实现电能的高效转换与精准调控，是微电网中高功率、高电能质量需求场景的核心选择。其中，三电平NPC拓扑相较于两电平拓扑，输出电压谐波含量更低、电压应力更小，更适用于中高压、大功率场景（如工业园区微电网主网整流）。

2. 适配场景 ：AC-DC变换器主要用于微电网中交流电能向直流电能的转换，核心适配场景包括光伏逆变器直流侧供电、储能系统充电、直流负荷（如精密电子设备、电动汽车充电桩）供电等。例如，工业园区微电网中，采用三电平NPC全控整流拓扑，将380V交流主网电能转换为750V直流电能，为光伏逆变器、锂电池储能系统提供稳定的直流电源，同时实现无功功率调节，提升微电网电能质量；小型乡村微电网中，采用二极管不可控整流拓扑，为小型直流负荷供电，降低设计成本。

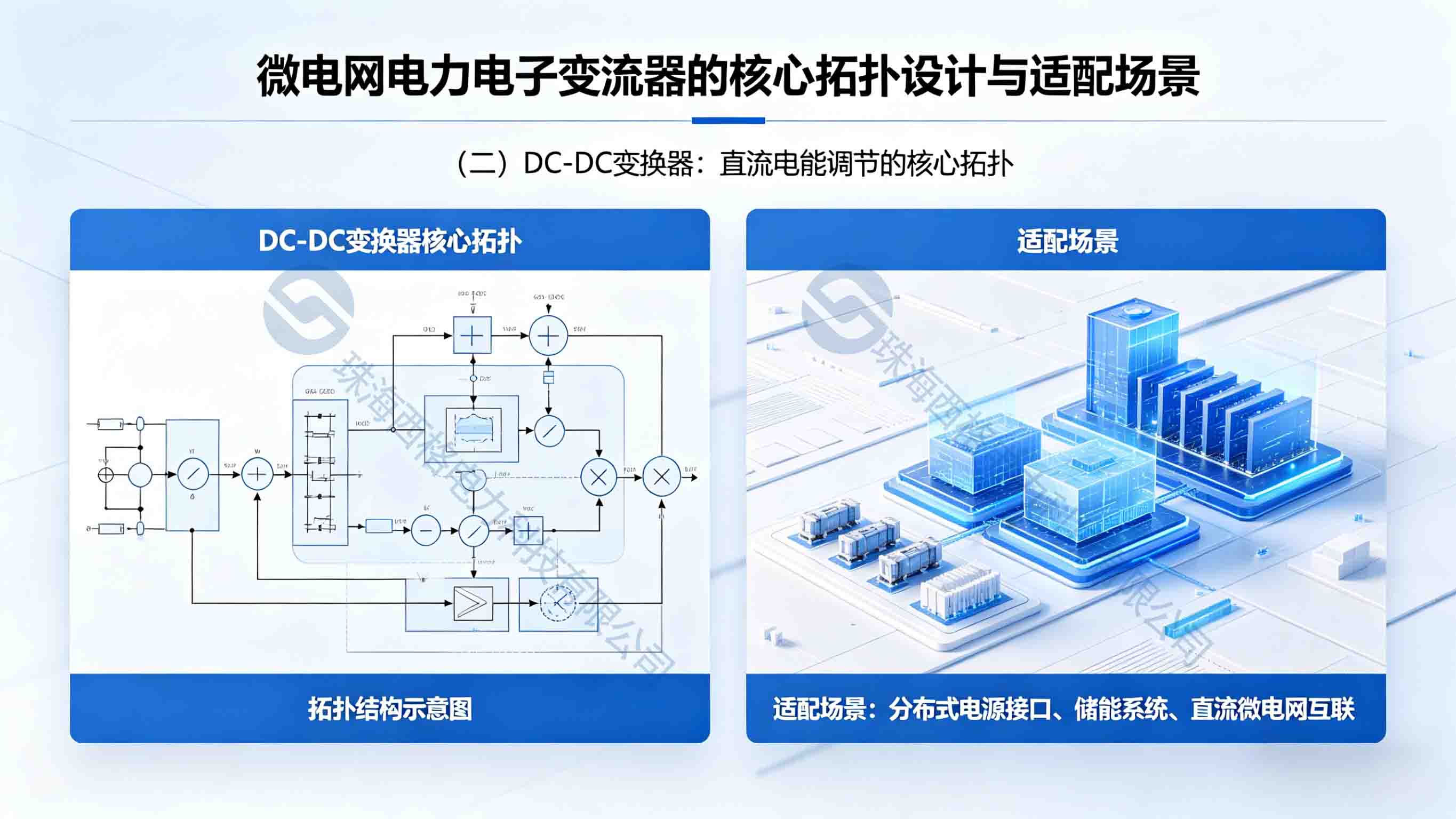

（二）DC-DC变换器：直流电能调节的核心拓扑

DC-DC变换器主要用于实现不同直流电压等级的转换，调节直流侧功率流向，适配光伏、储能等直流电源的接入与协同运行，核心分为升压型（Boost）、降压型（Buck）、升降压型（Buck-Boost）及双向DC-DC拓扑，其中双向DC-DC拓扑因支持功率双向流动，成为微电网储能系统的核心适配拓扑。

1. 核心拓扑类型 ：

• 一是Boost升压拓扑，用于将低电压直流电能转换为高电压直流电能，适配光伏组件输出电压低的特点，是光伏系统中最常用的拓扑结构，通过电感储能、电容滤波，实现输出电压的稳定调节，提升光伏发电效率；
• 二是Buck降压拓扑，用于将高电压直流电能转换为低电压直流电能，适配储能系统放电时的电压调节需求，为低电压直流负荷供电；
• 三是Buck-Boost升降压拓扑，可实现输入电压高于或低于输出电压的灵活转换，适配新能源出力波动较大的场景（如光伏出力随光照变化导致电压波动）；
• 四是双向DC-DC拓扑，结合Boost与Buck拓扑的优势，支持功率双向流动，既能实现储能系统充电（AC-DC整流后的电能转换为储能电压），也能实现储能系统放电（储能电压转换为微电网直流母线电压），是微电网储能系统与直流母线连接的核心拓扑，常用的有双有源桥（DAB）拓扑、串联谐振型CLLC拓扑等，其中CLLC串联谐振拓扑更易实现宽载荷范围下的软开关运行，降低开关损耗。

2. 适配场景 ：DC-DC变换器的核心适配场景为直流侧电能调节与功率控制，重点应用于光伏系统、储能系统。例如，分布式光伏系统中，采用Boost升压拓扑，将光伏组件输出的30-60V直流电压转换为380V直流电压，接入微电网直流母线；锂电池储能系统中，采用双向DC-DC拓扑（如CLLC串联谐振拓扑），实现储能系统与直流母线之间的功率双向流动，充电时将直流母线电能转换为储能电池电压，放电时将储能电压转换为直流母线电压，平抑新能源出力波动；交直流混合微电网中，采用Buck-Boost拓扑，适配不同电压等级的直流负荷与电源接入，实现电压灵活调节。

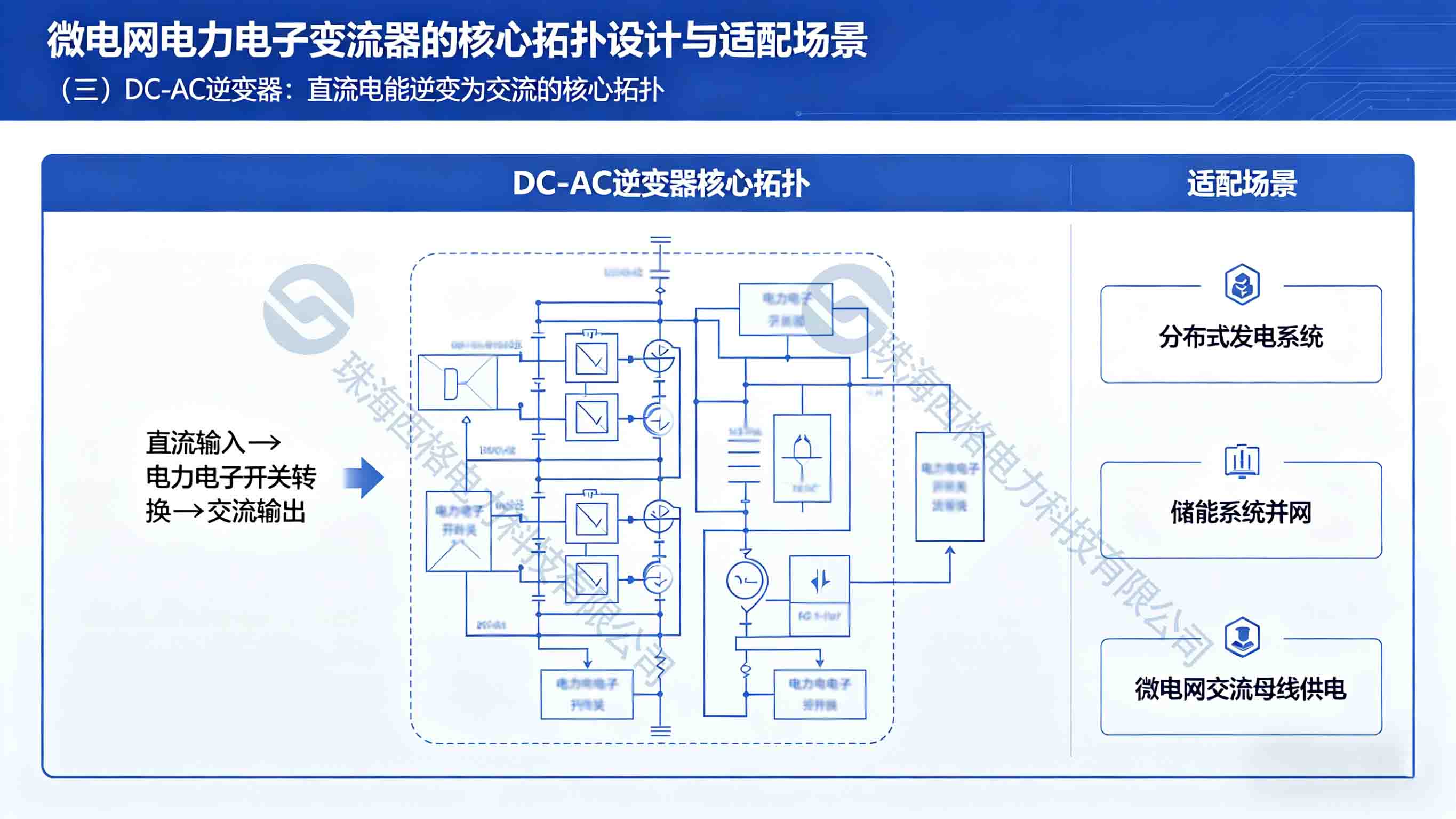

（三）DC-AC逆变器：直流电能逆变为交流的核心拓扑

DC-AC逆变器是微电网中最核心的变流器类型，主要用于将光伏、储能等直流电源的电能逆变为交流电能，接入微电网交流主网或直接为交流负荷供电，其拓扑结构直接决定交流电能的质量、功率调节能力与微电网运行稳定性，核心分为两电平逆变器、三电平逆变器、模块化多电平逆变器（MMC）三大类。

1. 核心拓扑类型 ：

• 一是两电平逆变器，结构简单、成本低廉、控制便捷，以IGBT为核心开关器件，通过PWM（脉冲宽度调制）技术，将直流电能逆变为交流电能，适用于中低功率、对电能质量要求中等的场景（如小型乡村微电网、家庭光伏并网），但输出电压谐波含量较高，电压应力较大；
• 二是三电平逆变器，包括NPC型、T型三电平拓扑，相较于两电平逆变器，输出电压谐波含量更低、电压应力更小、转换效率更高，通过钳位二极管实现中间电位，减少开关损耗，适用于中高压、大功率场景（如工业园区微电网、大型光伏电站并网），其中T型三电平拓扑结构更简洁，开关损耗更低，适配中功率场景；
• 三是模块化多电平逆变器（MMC），由多个子模块串联组成，具备功率密度高、谐波含量极低、可灵活扩容的优势，适用于高压、大容量场景（如交直流混合微电网、大型储能电站并网），如苏州同里交直流混合配电系统中，电力电子变压器（PET）便采用类似MMC的模块化拓扑，实现多端口电能转换。此外，矩阵式逆变器作为新型拓扑，无需直流中间环节，可直接实现AC-AC转换，响应速度更快，但结构复杂、控制难度高，目前主要用于高端精密负荷场景。

2. 适配场景 ：DC-AC逆变器是微电网中直流电源接入交流系统的核心设备，适配场景覆盖各类微电网。例如，小型海岛微电网中，采用两电平逆变器，将光伏、储能的直流电能逆变为220V交流电能，为居民负荷供电；工业园区微电网中，采用三电平NPC逆变器，将大容量光伏、储能的直流电能逆变为380V交流电能，接入微电网主网，实现功率精准调节；交直流混合微电网中，采用MMC拓扑逆变器，实现高压直流电能向交流电能的转换，适配多电压等级、大容量的运行需求；离网型微电网中，逆变器需具备电压、频率自主调节能力，通常采用电压控制模式（VCM-VSC），维持离网运行时的系统稳定。

（四）新型拓扑：多端口、模块化拓扑的发展与适配

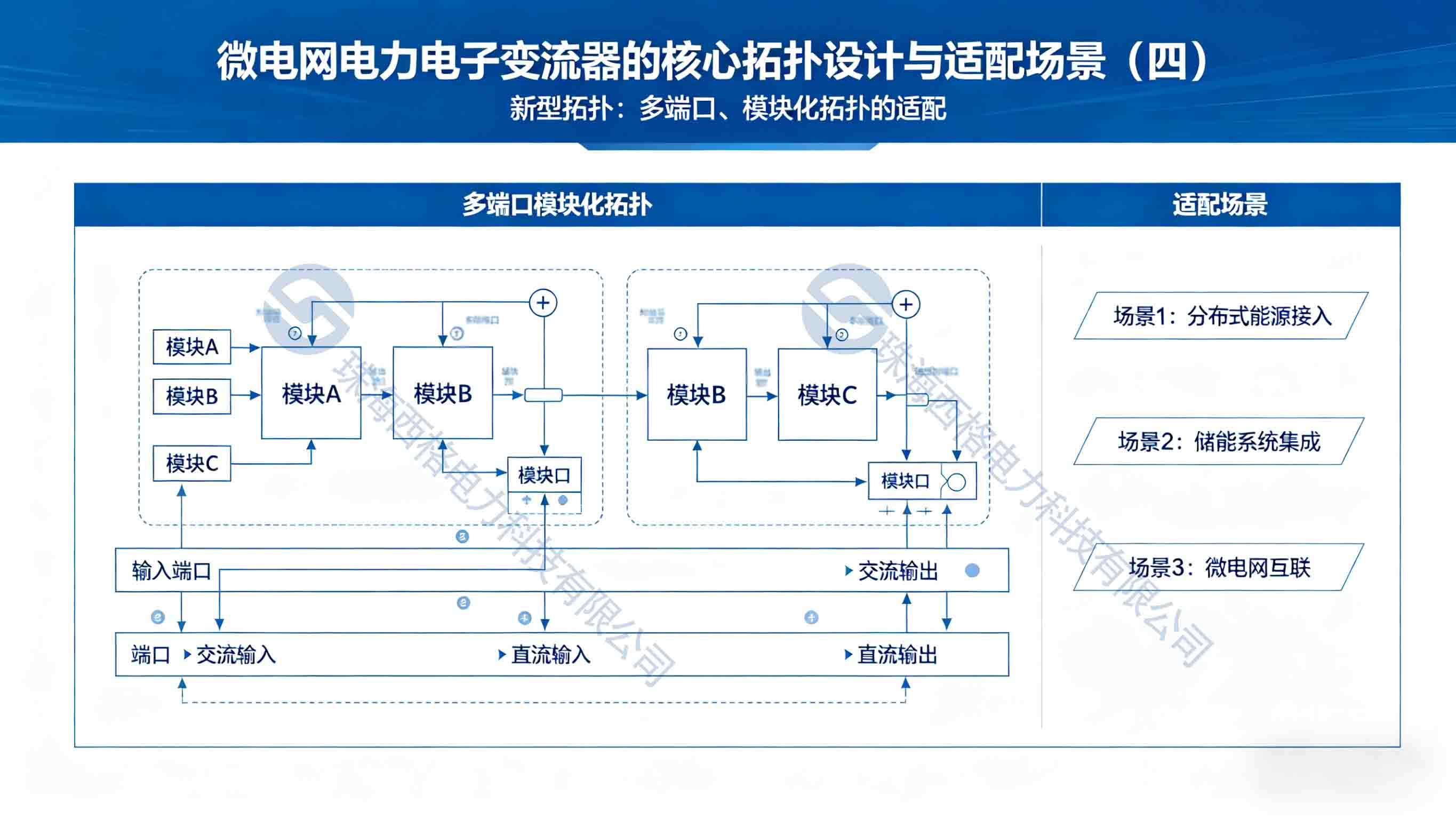

随着微电网向多能互补、交直流混合、集群化方向发展，传统单一端口变流器已无法满足多电源、多负荷的接入需求，多端口、模块化拓扑成为变流器的重要发展方向。多端口变流器（MPC）通过一个拓扑结构实现多个电源、负荷的同时接入，减少设备数量，提升系统集成效率，例如苏州同里交直流混合配电系统中应用的10kV-3MV·A四端口电力电子变压器（PET），具备AC 10kV、AC 380V、DC ±750V、DC ±375V四个端口，可同时接入交流电网、直流电源、储能与负荷，实现多端口电能协同转换与管控。模块化拓扑则通过子模块串联、并联的方式，实现功率灵活扩容，降低设备维护成本，适配不同功率等级的微电网需求，同时提升系统可靠性，单个子模块故障时，其余子模块可正常运行，避免系统整体瘫痪。

三、微电网电力电子变流器的控制策略设计

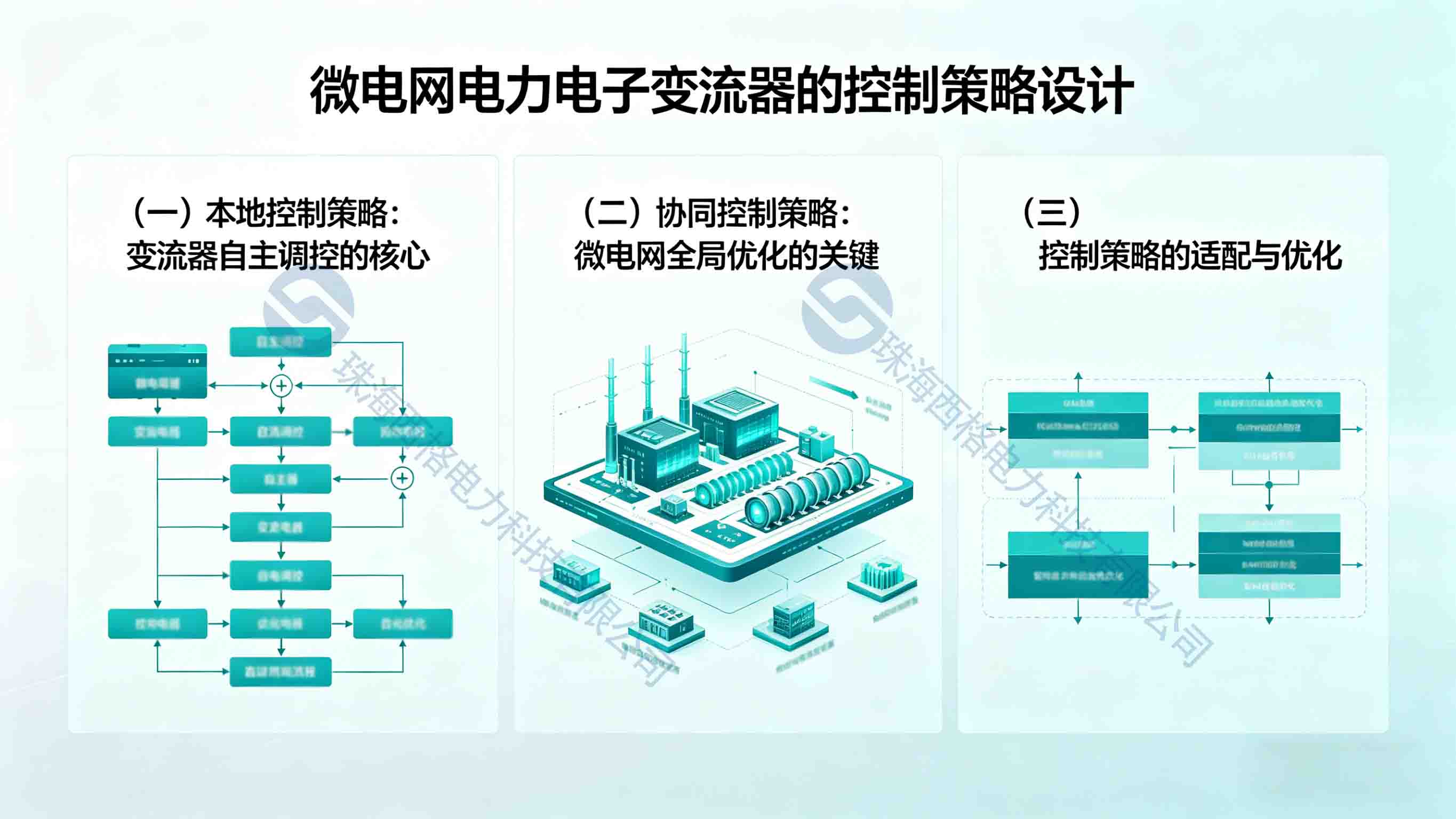

变流器的控制策略是实现电能精准转换、功率灵活调节、系统稳定运行的核心，需结合拓扑结构与微电网运行需求，围绕“电压控制、电流控制、功率控制、协同控制”四大核心目标，设计分层、高效的控制策略，实现变流器与微电网、分布式电源、储能系统的协同运行，同时提升响应速度与调节精度。微电网变流器的控制策略主要分为本地控制与协同控制两大层面，结合多种控制算法，实现全场景精准调控。

（一）本地控制策略：变流器自主调控的核心

本地控制策略主要用于变流器自身的电压、电流、功率调节，确保变流器输出电能质量符合要求，快速响应本地工况变化（如负荷突变、新能源出力波动），核心包括PWM调制策略、电压/电流闭环控制策略。

1. PWM调制策略 ：是变流器实现电能转换的基础，通过控制开关器件的导通与关断时间，调节输出电压、电流的幅值与频率，核心分为正弦脉冲宽度调制（SPWM）、空间矢量脉冲宽度调制（SVPWM）两大类。SPWM调制策略结构简单、控制便捷，适用于中低功率变流器（如小型光伏逆变器），但输出谐波含量较高；SVPWM调制策略输出电压利用率更高、谐波含量更低、响应速度更快，适用于中高压、大功率变流器（如三电平逆变器、MMC逆变器），是目前微电网变流器的主流调制策略，可有效提升电能转换效率与电能质量。

2. 电压/电流闭环控制策略 ：用于稳定变流器的输出电压、电流，抑制扰动，确保输出电能稳定。电流闭环控制（CCM-VSC）主要用于并网型变流器，通过精准跟踪输出电流，实现有功功率、无功功率的独立调节，依赖大电网或主电源维持母线稳定，适用于光伏、风电并网场景；电压闭环控制（VCM-VSC）主要用于离网型变流器，直接控制输出电压幅值与频率，负载突变时可维持电压稳定（如±2%偏差），支持100%三相不平衡负载，适用于储能变流器构建微网电压的场景。常用的闭环控制算法包括比例积分（PI）控制、比例谐振（PR）控制，其中PI控制结构简单、响应迅速，适用于直流侧电压控制与交流侧电流控制；PR控制可实现交流信号的无静差跟踪，适用于交流侧电压控制，有效抑制谐波干扰。

（二）协同控制策略：微电网全局优化的关键

协同控制策略主要用于实现变流器与微电网内分布式电源、储能系统、负荷的协同运行，优化功率调度，提升微电网整体运行效率与稳定性，核心包括下垂控制、模型预测控制（MPC）、虚拟同步发电机（VSG）控制、多智能体协同控制等。

1. 下垂控制 ：是微电网对等控制架构下变流器的核心协同策略，通过模拟同步发电机的频率-功率、电压-无功特性，实现多个变流器之间的功率自主分配，无需集中控制，具备高韧性、高扩展性的优势，适用于离网型微电网与并网型微电网的孤岛运行模式。传统下垂控制存在响应速度慢、功率分配精度低的问题，目前已发展出自适应下垂控制、虚拟阻抗下垂控制等改进策略，通过动态调整下垂系数，提升功率分配精度与系统稳定性，适配新能源出力波动较大的场景。

2. 模型预测控制（MPC） ：是一种基于模型的先进控制策略，通过建立变流器与微电网的数学模型，预测未来一段时间内的新能源出力、负荷需求，优化变流器的开关状态与功率输出，实现多目标优化（如降低损耗、提升电能质量、平抑波动）。例如，一种分层两电平MPC监督策略，结合下垂控制、PI电压电流调节，通过离散时间MPC算法优化功率设定值，考虑储能SOC限制、直流母线电压约束与新能源出力波动性，可有效提升微电网功率分配稳定性与可再生能源消纳率，在含光伏、风电、储能的小型混合微电网中应用效果显著。MPC控制策略响应速度快、控制精度高，适用于复杂工况下的变流器控制，但计算复杂度较高，对硬件算力要求较高。

3. 虚拟同步发电机（VSG）控制 ：通过模拟传统同步发电机的机电瞬态特性，为变流器引入虚拟惯量与阻尼系数，提升微电网的频率稳定性与电压支撑能力，解决高比例新能源接入导致的微电网惯性下降问题。在微电网并离网切换过程中，结合VSG预同步控制策略，可优化VSG控制参数，消除并网点两侧电压差异，避免电压波形畸变与电流冲击，实现并离网无缝切换，通过PSCAD仿真验证，该策略可有效提升微电网模式切换的可靠性。VSG控制适用于离网型微电网、高比例新能源接入的并网型微电网，是变流器构网能力提升的核心技术。

4. 多智能体协同控制 ：将微电网内的每个变流器作为一个智能体，通过局部通信实现各智能体之间的信息交互与协同决策，优化整个微电网的功率调度与运行状态，适用于多微电网集群、大容量微电网场景。该策略可实现变流器与光伏、风电、储能的全局协同，提升新能源消纳率与系统抗扰动能力，同时具备良好的扩展性，新增变流器可直接接入协同系统，无需大规模重构控制架构。

（三）控制策略的适配与优化

变流器控制策略的设计需与拓扑结构、微电网运行模式深度适配：并网型微电网中，变流器以电流闭环控制为主，结合MPC控制、无功功率调节策略，实现与大电网的协同运行，响应电网调度指令；离网型微电网中，变流器以电压闭环控制为主，结合下垂控制、VSG控制，实现电压、频率的自主稳定调节，保障负荷供电可靠性；交直流混合微电网中，需采用交直流协同控制策略，实现AC-DC、DC-DC、DC-AC变流器的协同运行，优化功率流向，提升系统集成效率。

同时，控制策略的优化需结合智能算法（如机器学习、模糊控制），提升控制精度与自适应能力。例如，基于机器学习优化锁相环（PLL），提升变流器在新能源出力波动场景下的抗干扰能力；采用模糊PI控制，动态调整PI参数，适配不同工况下的调节需求，解决传统PI控制鲁棒性不足的问题。此外，控制策略需与变流器的安全防护相结合，实现故障快速检测与应急处置，确保变流器在过流、过压、短路等故障工况下的安全运行。

四、工程实践案例解析

结合实际工程案例，进一步剖析微电网电力电子变流器的拓扑选型、控制策略设计与应用效果，为同类项目提供实操参考。

（一）苏州同里交直流混合配电系统变流器设计案例

该项目聚焦交直流混合微电网多端口、多电压等级接入需求，核心设备为10kV-3MV·A四端口电力电子变压器（PET），其本质是一种集成多类型变流器的模块化设备，拓扑设计采用多端口、直流真双极型结构，主体部分由两套级联H桥（CHB）型电路采用双星形联结构成，子模块内包含AC-DC和DC-DC两级电能变换，DC-DC环节采用CLLC串联谐振拓扑，实现宽载荷范围下的软开关运行，降低开关损耗。该PET具备4个端口，分别连接AC 10kV母线、DC ±750V母线、DC ±375V母线和AC 380V母线，可同时实现交流电网接入、直流电源/负荷接入、储能充放电等功能，功率流向双向可控。

控制策略方面，采用分布式协调控制策略，结合MPC优化与本地闭环控制，实现多端口功率协同调度，10kV交流端口采用电流闭环控制，跟踪电网功率指令；直流端口采用电压闭环控制，维持直流母线电压稳定；各子模块采用均压控制算法，确保运行一致性。项目现场测试结果表明，该变流器拓扑与控制策略能够满足交直流混合微电网复杂应用需求，实现多能源跨区消纳，提升能源利用效率，为高压、大容量微电网变流器设计提供了实践范本。

（二）工业园区光伏-储能微电网变流器设计案例

某化工园区微电网适配4MW光伏、1.2MW·h锂电池储能接入，核心变流器包括光伏Boost DC-DC变换器、双向DC-DC储能变流器与三电平NPC DC-AC逆变器。拓扑选型方面，光伏系统采用Boost升压拓扑，将光伏组件输出电压转换为380V直流电压，接入直流母线；储能系统采用双向DC-DC拓扑（DAB结构），实现储能充放电的灵活控制；并网侧采用三电平NPC DC-AC逆变器，将直流电能逆变为380V交流电能，接入园区微电网主网，降低输出谐波，提升电能质量。

控制策略方面，光伏Boost变换器采用MPPT（最大功率点跟踪）控制与PI电流闭环控制，最大化提升光伏发电效率；双向DC-DC变流器采用PI电压闭环控制，结合下垂控制，实现储能充放电功率的精准调节，平抑光伏出力波动；DC-AC逆变器采用SVPWM调制策略与PI电流闭环控制，结合VSG预同步控制，实现并离网无缝切换，并网时跟踪电网功率指令，离网时维持园区负荷电压、频率稳定。项目投运后，变流器转换效率达97%以上，光伏消纳率提升至95%，园区电压波动控制在±3%以内，有效保障了微电网稳定高效运行。

五、变流器设计的标准规范与未来发展方向

微电网电力电子变流器的设计需严格遵循相关标准规范，确保设计的合规性、安全性与科学性。目前，国内已出台多项相关标准，其中《电力电子变流系统和设备的安全要求 第1部分：总则》（等同采用IEC 62477-1:2016）界定了变流系统的通用安全要求，规定了火灾、电击、热危害等风险的防控要求，适用于额定电压不超过交流1000V或直流1500V的变流系统；《微电网技术要求》（GB/T 42731-2023）明确了变流器接入微电网的核心技术要求；此外，IEC 61850、DL/T 890等标准通过统一接口规范，提升了变流器与微电网控制设备的兼容性，为变流器的拓扑设计、控制策略优化提供了技术依据。

未来，随着微电网向智能化、高效化、低碳化方向发展，电力电子变流器的拓扑与控制策略将呈现三大发展趋势：

• 一是拓扑模块化、多端口化，进一步优化模块化拓扑结构，提升设备扩容灵活性与集成效率，多端口变流器将广泛应用于交直流混合微电网，实现多能源、多负荷的一体化接入与管控；
• 二是控制策略智能化，结合AI、数字孪生、机器学习等新技术，构建变流器数字孪生模型，实现控制策略的动态优化、故障预判与自适应调节，提升变流器的运行智能化水平，例如基于机器学习优化MPC控制参数，提升复杂工况下的调节精度；
• 三是器件高效化，采用SiC、GaN等宽禁带半导体器件，替代传统Si基器件，降低变流器开关损耗，提升转换效率与功率密度，同时结合新型拓扑（如五电平及以上多电平拓扑），进一步降低谐波含量，适配高比例新能源接入的需求，推动微电网向更清洁、更高效、更稳定的方向发展。

电力电子变流器作为微电网的“能量枢纽”，其核心拓扑与控制策略的设计直接决定微电网的运行稳定性、电能质量与能源利用效率。AC-DC、DC-DC、DC-AC三大类核心拓扑，分别适配交流-直流、直流-直流、直流-交流的电能转换需求，结合多端口、模块化新型拓扑，可满足不同功率等级、不同场景的微电网需求；本地控制策略保障变流器自身的精准调控，协同控制策略实现变流器与微电网的全局协同，两者结合，构建起高效、稳定、灵活的变流器控制体系。

变流器的设计需立足微电网运行特性，遵循高效性、稳定性、灵活性、安全性原则，实现拓扑结构与控制策略的协同优化，同时严格遵循相关标准规范，结合工程实践不断完善设计方案。未来，随着宽禁带半导体器件的普及与智能算法的深度融合，变流器将向模块化、智能化、高效化方向持续升级，进一步提升微电网的新能源消纳能力与协同运行水平，为新型电力系统建设与“双碳”目标实现提供坚实支撑。
