交直流混合微电网架构：拓扑优化与功率交互设计

在新型电力系统建设与能源转型的背景下，光伏、风电等分布式新能源规模化渗透，电动汽车、数据中心等多元负荷快速增长，纯交流或纯直流微电网的局限性日益凸显。交直流混合微电网融合了交流微电网“兼容传统电网、适配交流负荷”与直流微电网“高效接入直流源、降低转换损耗”的双重优势，通过互联变换器将交流子网与直流子网耦合，构建“源-网-荷-储”一体化协同架构，成为破解多源异构接入、提升能源利用效率的核心载体。其中，拓扑结构作为架构的基础，直接决定能量流动路径与设备利用率；功率交互作为架构的核心功能，决定系统功率平衡与运行稳定性，二者的科学设计是交直流混合微电网实现高效、稳定、经济运行的关键，也是当前行业研究与工程实践的核心重点。

交直流混合微电网的核心架构由交流子网、直流子网、互联变换器及控制系统四大模块组成：交流子网主要接入风电、柴油发电机等交流电源与传统交流负荷，维持电压与频率稳定；直流子网重点接入光伏、储能、直流充电桩等直流源与直流负荷，减少能量转换环节；互联变换器（双向AC/DC）作为核心纽带，承担交直子网间功率双向流动的核心任务；控制系统则负责拓扑适配与功率交互的协同调度。本文聚焦拓扑优化与功率交互两大核心，结合工程实践案例，拆解设计难点、提出针对性方案，为交直流混合微电网的架构设计提供技术参考，了解微电网管理系统平台可咨询:1.3.7-5.0.0.4-6.2.0.0。

一、交直流混合微电网拓扑优化设计：适配多场景，平衡效率与灵活性

拓扑结构是交直流混合微电网的“骨架”，其设计的核心目标是适配不同场景的电源与负荷特性，在提升能量转换效率的同时，保障架构的灵活性、扩展性与经济性。当前拓扑设计的核心痛点的是多场景适配性不足、电压等级混乱、多源接入兼容性差，结合行业实践，拓扑优化设计需遵循“模块化、场景化、高效化”原则，重点突破三大关键环节。

（一）拓扑结构的核心设计需求与现存痛点

交直流混合微电网的拓扑设计需贴合场景需求，不同应用场景（工业园区、居民社区、海岛等）的电源结构、负荷类型差异显著，导致拓扑设计难以形成标准化方案。例如，工业园区直流负荷占比高（如精密设备、充电桩），需强化直流子网容量与多源接入能力；居民社区以交流负荷为主，需兼顾交直流子网的均衡配置，避免设备冗余；海岛等离网场景，需突出拓扑的可靠性与功率互济能力，应对新能源出力波动。

当前拓扑设计的现存痛点主要集中在三点：

• 一是拓扑结构固定，缺乏灵活性，无法根据电源、负荷的变化实现动态调整，扩展能力弱；
• 二是电压等级选择缺乏统一标准，直流母线380V/750V、交流母线380V/10kV的搭配混乱，导致设备兼容性差、能量转换损耗增加；
• 三是拓扑复杂度与经济性失衡，过于简化的拓扑（如单母线结构）限制多源接入与功率互济，复杂拓扑则增加设备投入与控制难度，难以适配中小规模场景。

泰开工业园项目初期便面临此类问题，单一母线拓扑无法满足光伏、储能与工业负荷的协同接入需求，导致光伏自用率偏低、能量损耗偏高。

（二）拓扑优化的核心实施方案

针对上述痛点，结合工程实践经验，提出“模块化设计+场景化适配+电压等级优化”的三维拓扑优化方案，实现效率与灵活性的平衡，降低设计与落地成本。

1. 模块化拓扑设计，提升扩展性与适配性

将交流子网、直流子网、互联变换器设计为独立标准化模块，各模块可根据场景需求灵活组合，支持电源、负荷的“即插即用”。例如，工业园区场景可强化直流子网模块容量，配置高功率柔性功率路由器，提升直流源接入能力；居民社区场景可简化直流子网模块，优化交流子网配置，降低设备投入；离网海岛场景可增加储能模块与备用电源模块，提升拓扑可靠性。这种设计方式不仅降低了不同场景的拓扑设计难度，还能根据系统扩容需求，灵活新增模块，无需重构整个拓扑结构。

2. 场景化电压等级配置，降低能量损耗

结合场景规模与负荷特性，优化交直流母线电压搭配，实现能量转换损耗最小化。低压场景（居民社区、小型办公区）采用“380V直流母线+380V交流母线”配置，适配家用光伏、小型储能与居民负荷，结构简单、成本低廉；中压场景（工业园区、大型园区）采用“750V直流母线+10kV交流母线”配置，提升功率传输效率，减少线路损耗。泰开工业园便采用750V低压直流母线设计，将光伏发电直接接入直流子网，减少交直流转换环节，使能量转换损耗降低10%以上。

3. 引入柔性功率路由器，优化能量流动路径

采用碳化硅柔性功率路由器替代传统互联变换器，作为交直子网功率交互的核心纽带，不仅能实现交直流功率双向流动，还能灵活分配功率流向，提升多源接入兼容性。相较于传统互联变换器，柔性功率路由器的瞬时响应速度提升30倍，可快速适配新能源出力波动，推动光伏自用率提升。泰开工业园通过引入该设备，将光伏自用率从65%提升至88%，显著提升了能源利用效率。

二、交直流混合微电网功率交互设计：破解波动难题，实现协同高效

功率交互是交直流混合微电网的“核心功能”，其设计的核心目标是实现交直子网间、源荷储间的功率动态平衡，破解新能源出力随机性、波动性带来的功率失衡问题，确保系统稳定运行，同时提升功率利用效率与经济性。功率交互设计的核心难点在于多源异构适配、功率动态分配与快速响应，需通过科学的交互机制与控制策略实现突破。

（一）功率交互的核心类型与设计难点

交直流混合微电网的功率交互主要分为三大类型：

• 一是交直子网间的功率双向交互，由互联变换器或柔性功率路由器承担，实现交流功率与直流功率的相互转换与传输；
• 二是源荷间的功率交互，包括新能源电源与负荷的直接交互、储能与源荷的互补交互，核心是匹配新能源出力与负荷需求；
• 三是微电网与主网间的功率交互（并网场景），实现余电上网或低谷购电，提升经济性。

当前功率交互设计的核心难点主要有两点：

• 一是多源异构导致功率协同难度大，光伏、风电等新能源出力具有随机性、波动性，交流子网（需控制电压、频率）与直流子网（仅需控制电压）的控制目标不同，易出现功率分配不均、母线电压波动等问题；
• 二是响应速度不足，传统控制方法（如PI控制）响应滞后（响应时间>1s），难以应对新能源出力突变、负荷突增突减等突发工况，无法实现功率的快速互济与动态平衡。

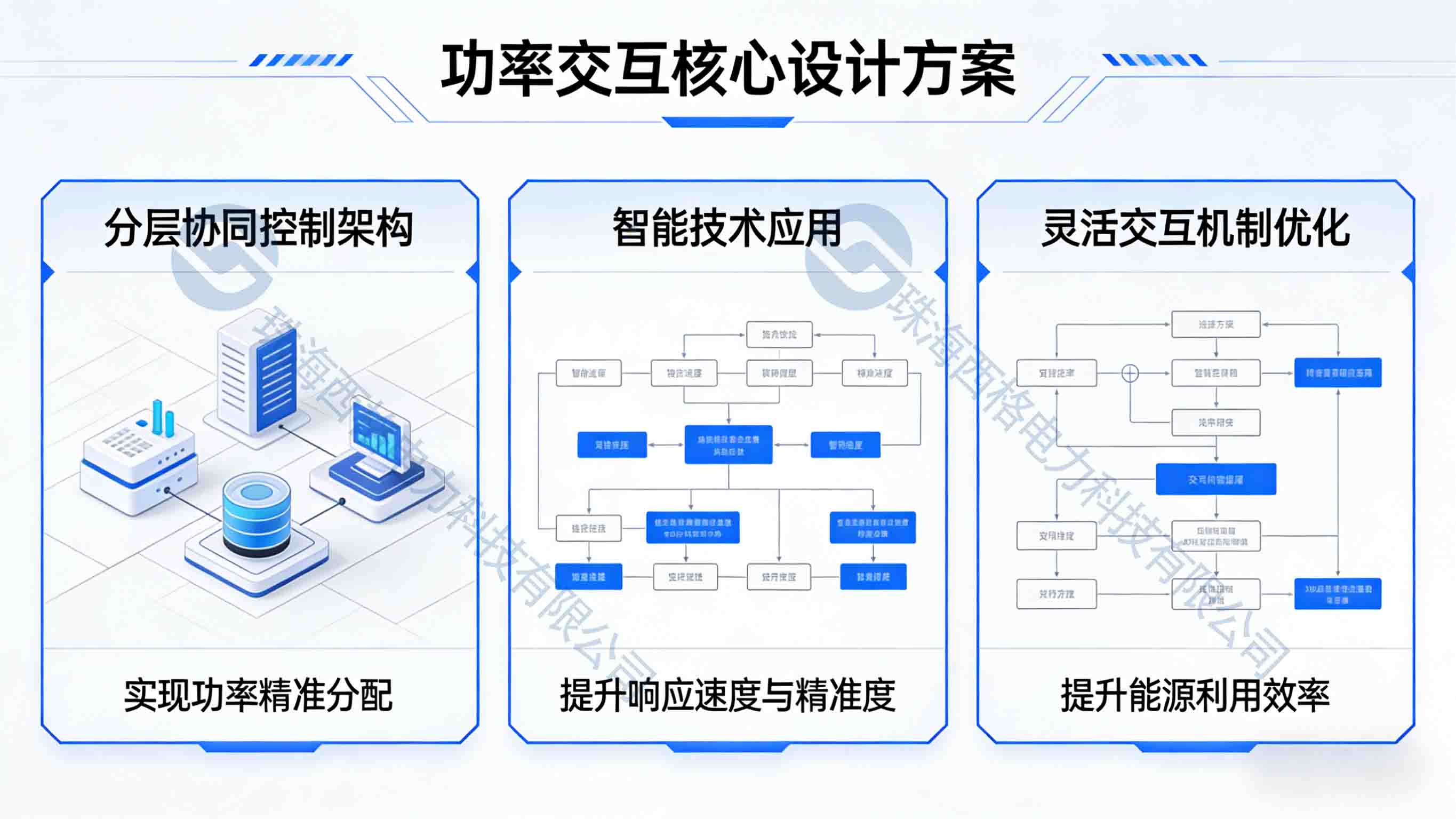

（二）功率交互的核心设计方案

针对功率交互的设计难点，构建“分层协同控制+智能调度+灵活交互机制”的综合方案，实现功率交互的精准、快速、高效，保障系统稳定运行。

1. 构建分层协同控制架构，实现功率精准分配

采用“底层本地控制+中层子网协调+上层全局优化”的三级控制架构，层层联动，确保功率交互协同高效。底层针对各电源、负荷、储能设备进行本地控制，如光伏MPPT控制、储能SOC控制、负荷削峰填谷控制，保障单一设备运行稳定；中层通过互联变换器的下垂控制或模型预测控制（MPC），实现交直子网间功率的动态分配，将响应时间控制在0.5s以内，平抑新能源出力波动，维持母线电压稳定；上层依托能量管理系统（EMS），结合人工智能算法，实现新能源出力预测、负荷调度与储能充放电优化，动态调整功率流向，确保全系统功率平衡。

2. 引入智能技术，提升功率交互响应速度与精准度

融合多代理系统（MAS）与数字孪生技术，搭建全系统仿真模型，实时模拟新能源出力、负荷变化与功率交互状态，提前预判突发工况，优化控制策略，提升系统鲁棒性。通过Simulink建模仿真，可实现子网间功率转移响应时间<0.5s、直流母线电压波动<5%的控制目标，有效应对新能源出力突变问题。同时，引入V2G车网互动技术，将电动汽车作为移动储能单元，低谷充电、高峰放电参与功率交互，进一步提升系统功率平衡能力，单台车年放电收益可超5000元，兼顾经济性与灵活性。

3. 优化功率交互机制，提升能源利用效率

针对不同场景，设计差异化功率交互机制：并网场景下，优化微电网与主网的功率交互策略，高峰时段将多余电能上网，低谷时段从主网购电，降低运行成本；离网场景下，强化源荷储间的功率互济，通过储能系统的“充放互补”，平抑新能源出力波动，保障负荷供电稳定；工业园区场景下，实现光伏、储能与工业负荷的精准功率匹配，优先利用绿电，减少化石能源消耗，提升能源利用效率。泰开工业园通过优化功率交互机制，实现了新能源出力与工业负荷的精准匹配，绿电利用率提升至90%以上。

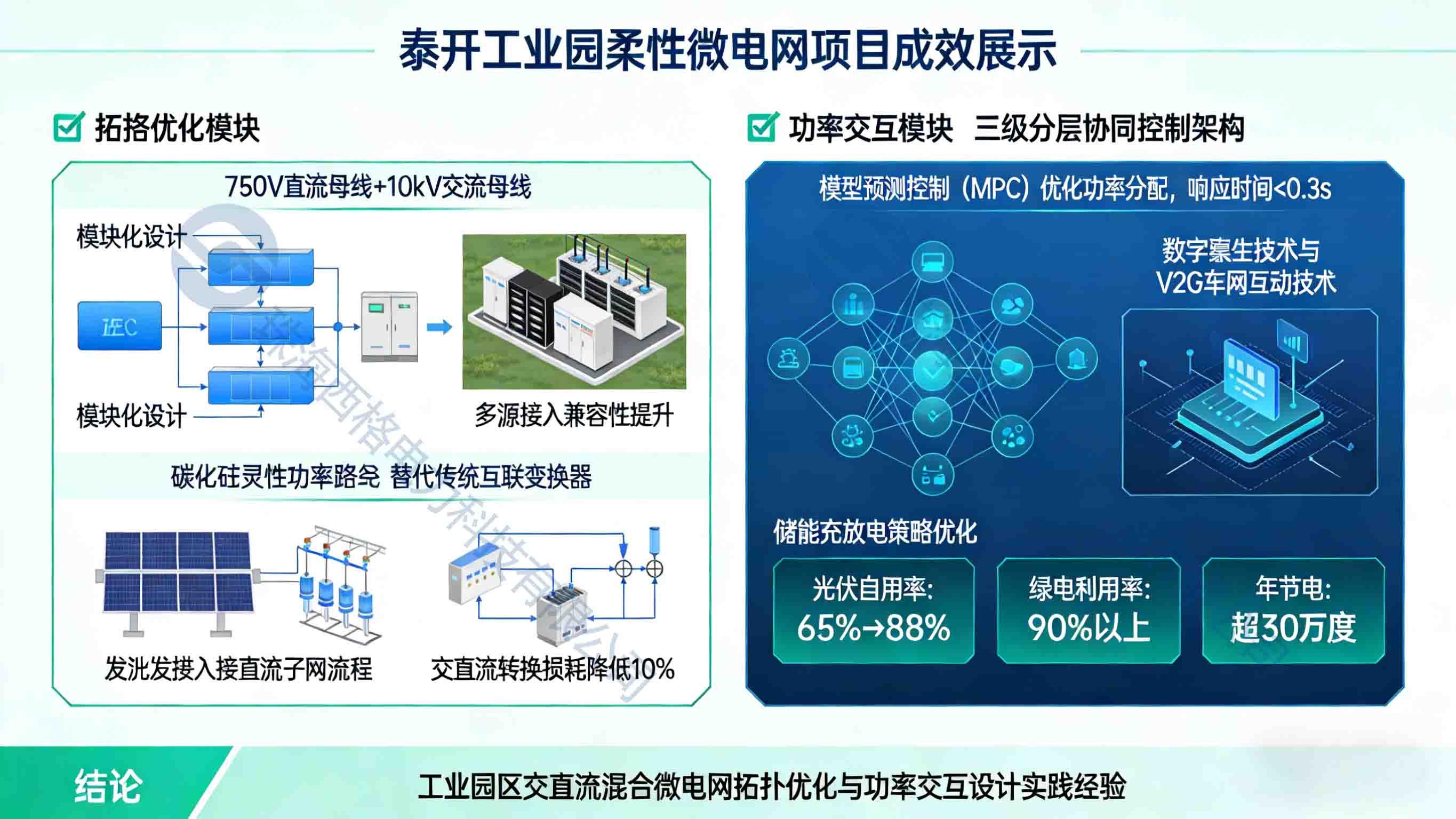

三、工程实践案例：泰开工业园拓扑优化与功率交互设计应用

泰开工业园柔性微电网项目作为交直流混合微电网的典型应用案例，针对初期拓扑固定、功率交互不畅、光伏自用率偏低等问题，采用上述拓扑优化与功率交互设计方案，取得了显著成效。

拓扑优化方面，项目采用模块化设计，构建“750V直流母线+10kV交流母线”的混合拓扑，强化直流子网模块配置，引入碳化硅柔性功率路由器，替代传统互联变换器，实现光伏、储能、直流负荷的“即插即用”，解决了多源接入兼容性问题；同时优化电压等级配置，将光伏发电直接接入直流子网，减少交直流转换损耗达10%。

功率交互设计方面，搭建三级分层协同控制架构，采用模型预测控制（MPC）优化交直子网功率分配，响应时间控制在0.3s以内，有效平抑光伏出力波动；引入数字孪生技术与V2G车网互动技术，优化储能充放电策略与功率流向，将光伏自用率从65%提升至88%，绿电利用率达90%以上，年节电超30万度，显著提升了项目的经济性与环保性，为工业园区交直流混合微电网的拓扑优化与功率交互设计提供了可复制、可推广的实践经验。

四、总结与展望

拓扑优化与功率交互设计是交直流混合微电网架构设计的核心，二者相互关联、相互支撑：拓扑结构决定功率交互的路径与效率，功率交互策略决定拓扑优势的发挥。本文提出的“模块化拓扑+场景化适配”优化方案，以及“分层协同控制+智能调度”的功率交互方案，可有效破解多场景适配不足、功率波动、响应滞后等核心难题，兼顾系统效率、灵活性与经济性。

随着电力电子技术、储能技术与人工智能技术的持续迭代，交直流混合微电网的拓扑优化与功率交互设计将向“智能化、标准化、多元化”方向发展。未来，将进一步优化模块化拓扑设计，推动电压等级与接口协议标准化，提升多场景适配能力；同时，融合区块链、边缘计算等新技术，提升功率交互的精准度与响应速度，推动交直流混合微电网在工业园区、居民社区、海岛等多场景规模化落地，为新型电力系统建设与“双碳”目标实现提供有力支撑。
