简单认识JAE MY05系列高压连接器产品

01概要

MY05系列是专为电池系统的BMS设计的额定电压为1000V的高电压用连接器。符合IEC60664-1标准的端子间距设计，可承受高达4800VDC的电压。通过缩小端子间距，实现紧凑型设计，满足车载及工业领域对高压的需求。

02适用市场

适用于各类电池组的BMS(电动汽车、蓄电池单元)、车载及工业用途的各种高电压设备

03特点

额定电压1,000VDC、耐压4,800VDC

符合IEC60664-1标准的端子间距、端面间距及额定电压要求

塑料材料需符合UL94V-0标准，不含卤素、不含PFAS，并采用CTI600材料

采用EU标准的0.63mm产品规格

试验标准：USCAR-2、USCAR-37、LV214/215

插座连接器的特性及各种类型

2种插座连接器：支持2种端子类型

防水型MX80端子专用类型

符合EU标准的端子类型

欧美市场采用车载电池组，提供带CPA(Connector Position Assurance)和不带CPA的两种主流类型

采用预设TPA与侧边保持器设计

针头式连接器可同时适配两种类型的插座连接器及插座端子

支持4种嵌合键及外壳配色方案

(如需配备各类密钥代码，请咨询)

04一般技术规格

注１.包含通电导致的温度升高。

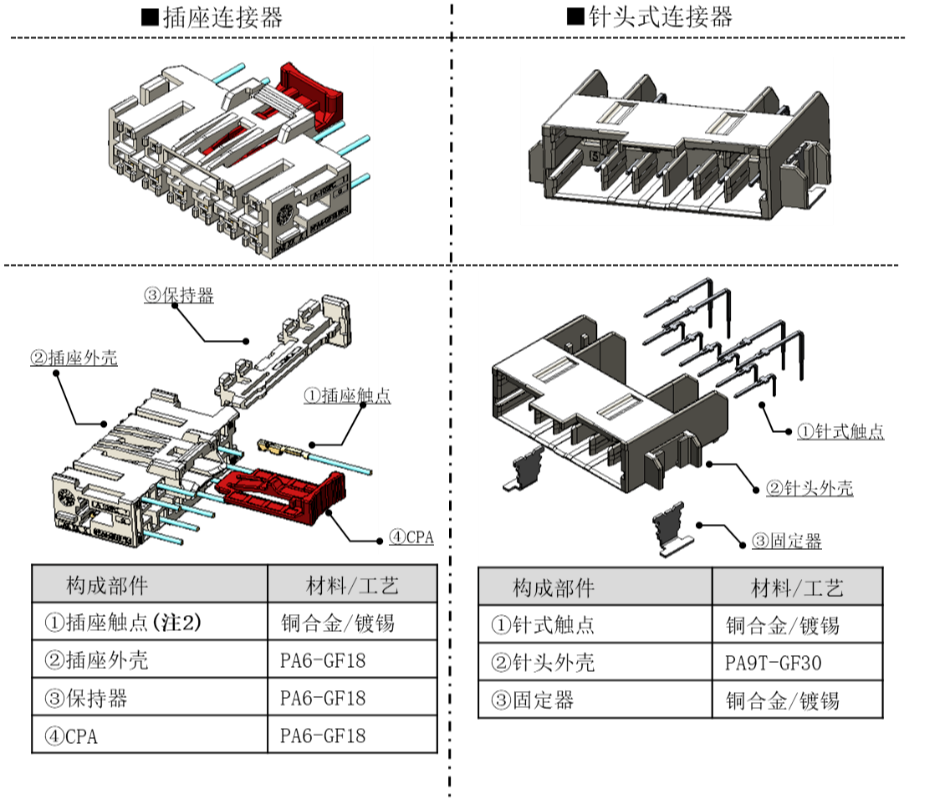

05构成部件及材料/工艺

注２．插座触点需单独购买，因此在交付时不会预装在连接器中。

06品名・产品图号

※本公司不提供EU标准端子的销售服务。如需获取EU标准端子信息，请另行咨询。

07适用工具

※各工具的使用方法请参阅工具使用说明书及连接器使用说明书。

08技术资料

09外形尺寸
