基于STM32G474的四开关同步整流Buck-Boost数字电源开源项目介绍

电子发烧友开源社区 来源:电子发烧友开源社区 2026-05-07 14:12 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

还在愁找不到完整#电源方案?想 DIY 大功率可调电源却缺原理图、源码、PCB?调开关电源老是纹波超标、效率拉胯、炸管?

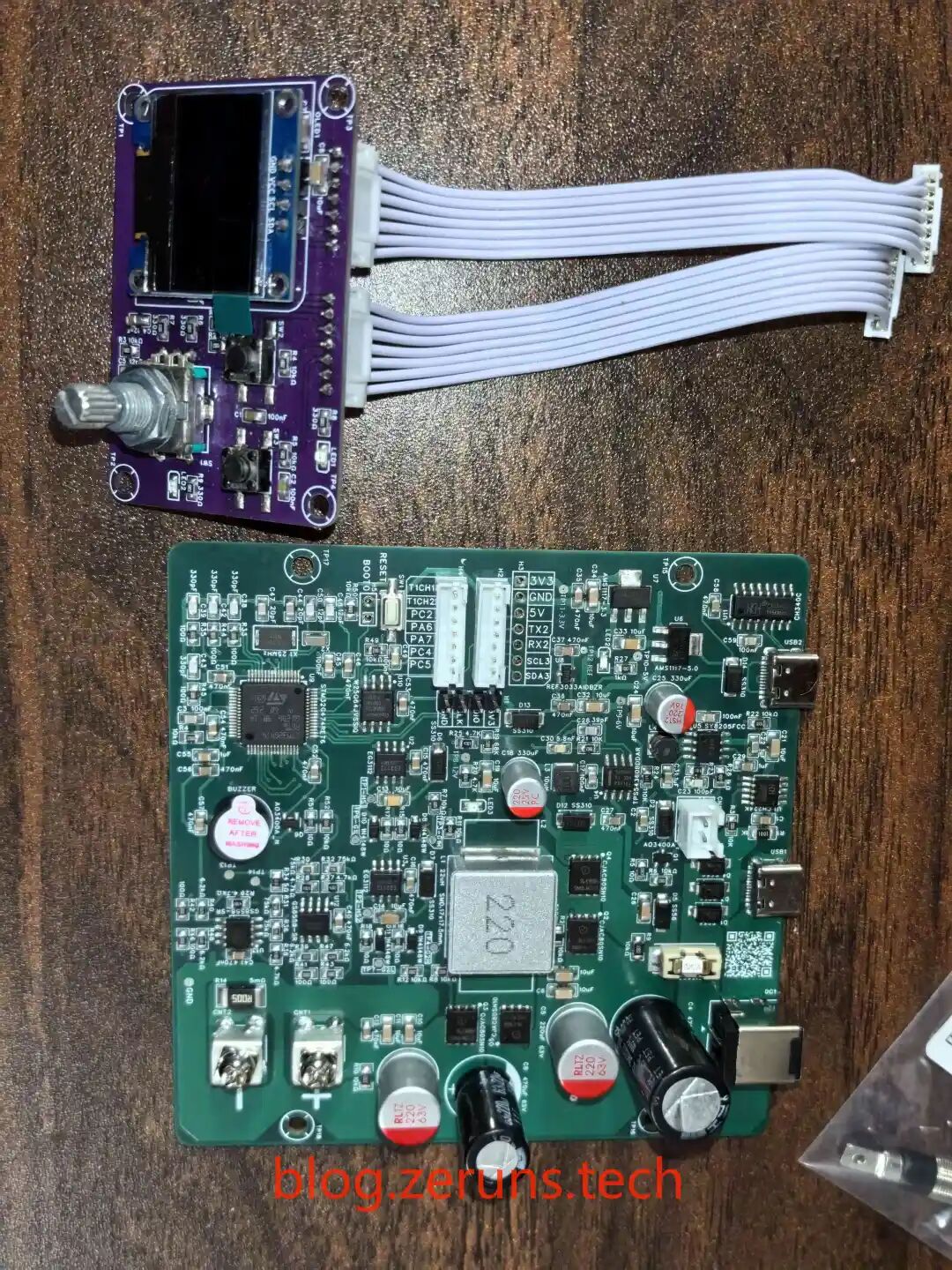

今天直接给大家带来一份基于STM32G474的四开关同步整流 Buck-Boost#数字电源,0.5~48V 连续可调、最大 10A/450W,还支持 Type‑C PD 诱骗输入!

01硬核参数,一眼看懂


输入电压 12~48V DC
输出电压 0.5~48V 连续可调
输出电流 0~10A
最大功率 450W
输出纹波 ≤200mV(实测低至 42mV)
转换效率 最高 94.3%
开关频率 181.333kHz
保护功能 过压 / 过流 / 过温保护
项目 指标

02五大核心亮点

1. 双输入兼容,PD 快充直接供电

支持DC5.5 接口+Type‑C PD 诱骗双输入,PD 协议自动拉满 20V,最高 100W 输入,不用笨重适配器,手机快充头就能玩起来

2. 四开关同步整流,效率拉满

传统 Buck‑Boost 损耗大、发热严重,这款用同步整流 + 四开关拓扑,轻载 / 重载都稳,最高效率 94.3%,长时间满载不烫脚

3. 数字闭环控制,精度拉满

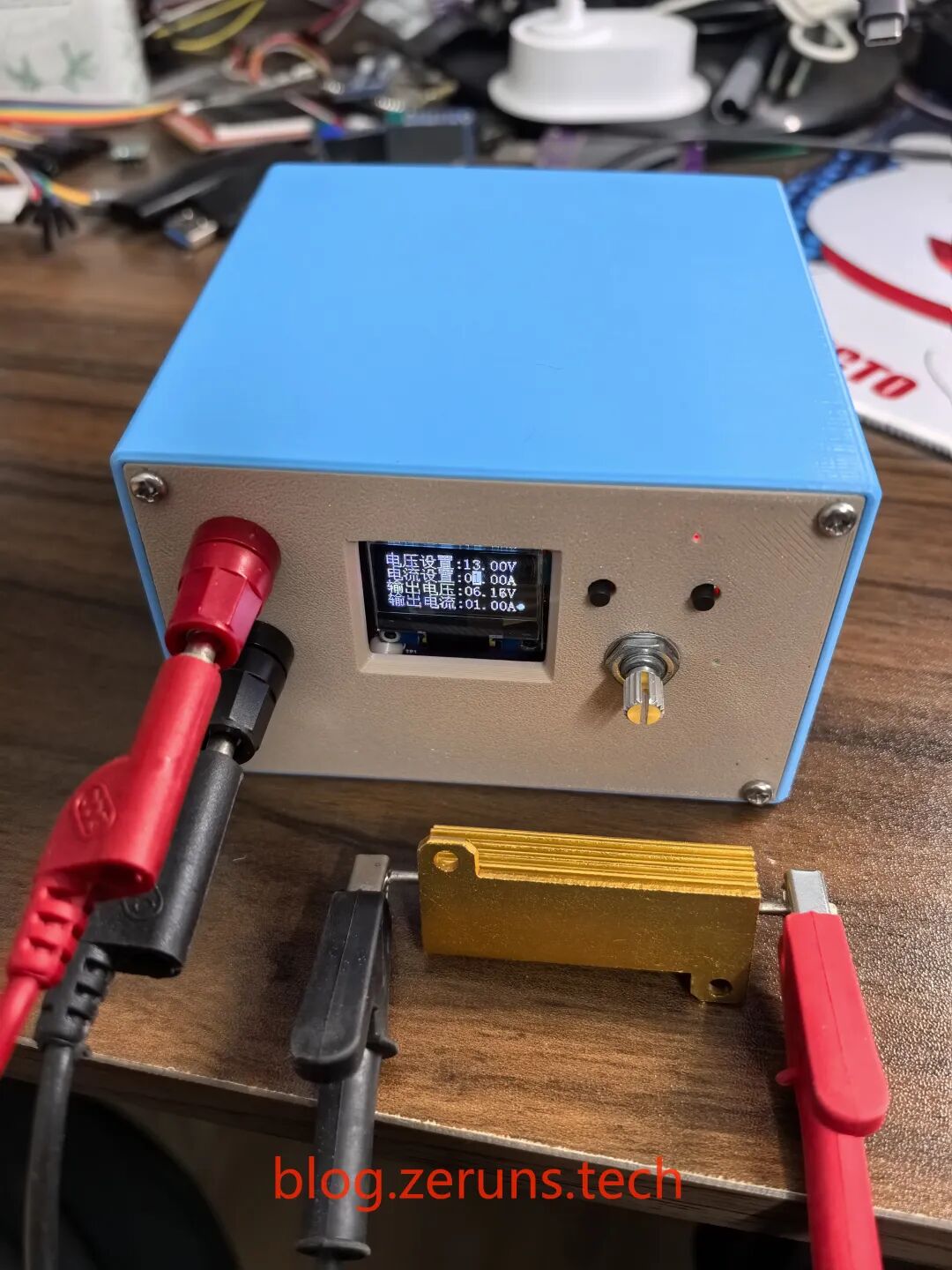

STM32G474 主控 +PID 算法,实时采样电压 / 电流 / 温度,输出精准稳定,纹波控制一绝,OLED 屏实时显示参数,旋转编码器一键调节

4. 全保护机制,放心折腾

过压保护(OVP)

过流保护(OCP)

过温保护(OTP)新手调试也不怕炸管、烧模块

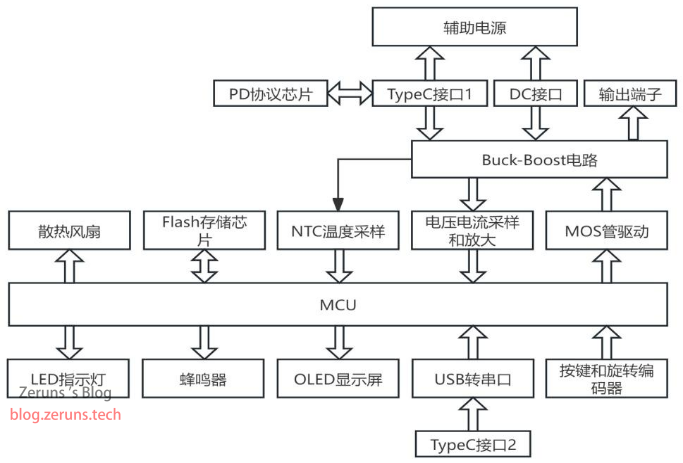

03硬件设计,干货满满

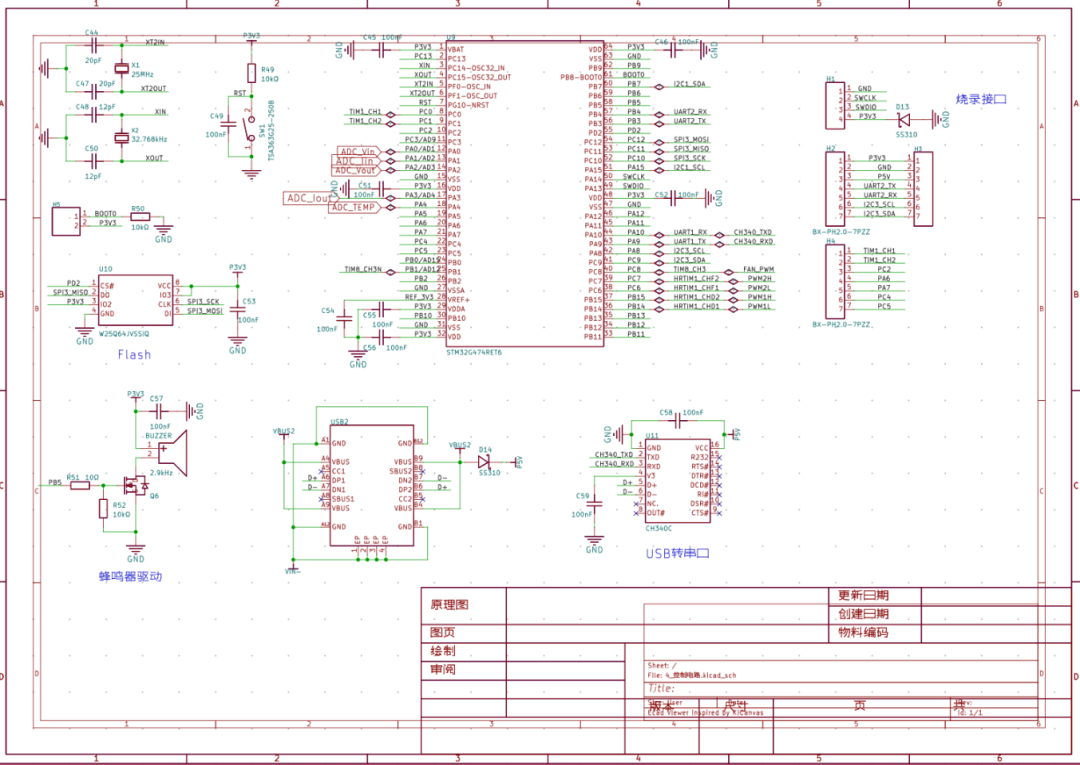

主控核心

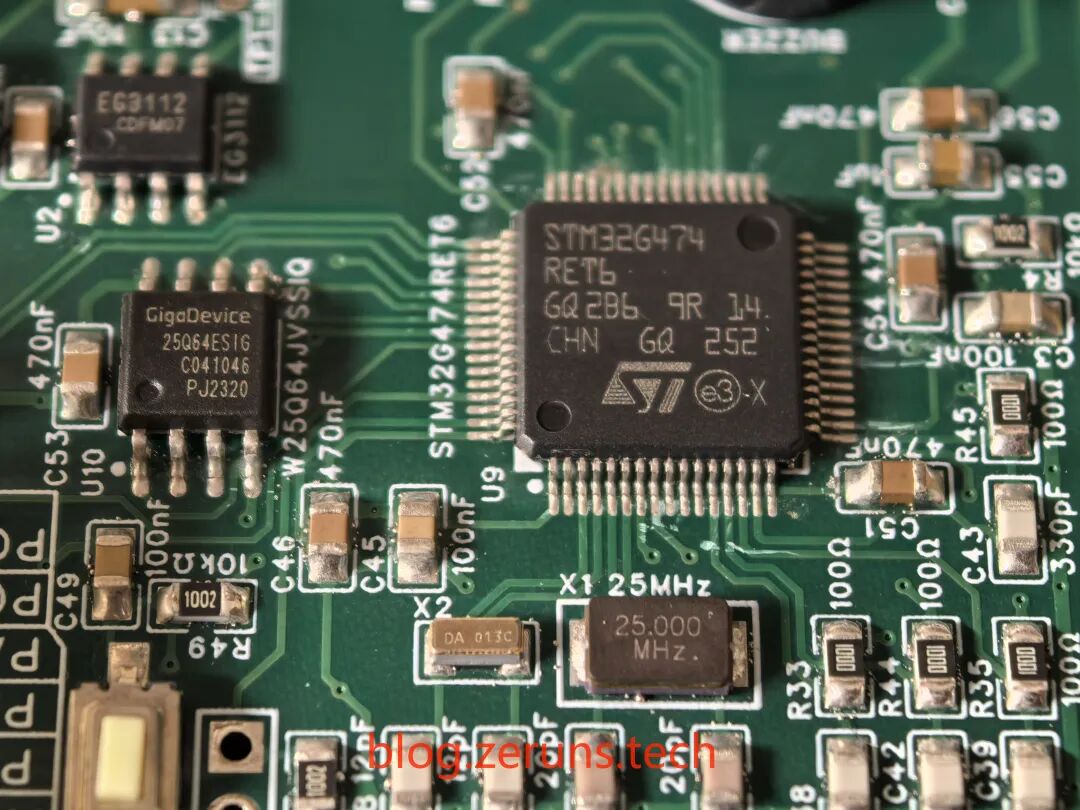

STM32G474RET6,高性能 MCU,自带高精度 ADC,精准采样电压 / 电流 / 温度,PWM 输出直接驱动 MOS,控制响应快

主功率电路

四开关同步 Buck‑Boost 拓扑,国产CJAC80SN10 MOS 管(100V/80A),低导通电阻,发热小、可靠性高,电感选用22μH/10A+,兼顾降压与升压模式。

PD 快充诱骗

CH224K 协议芯片,支持 PD3.0/2.0、BC1.2,自动请求 20V 高压,小接口也能大功率输入

驱动与采样

EG3112 驱动芯片,自带死区控制,防直通;差分放大采样,抗干扰强,电压 / 电流采样精准,为 PID 提供可靠数据

辅助电源

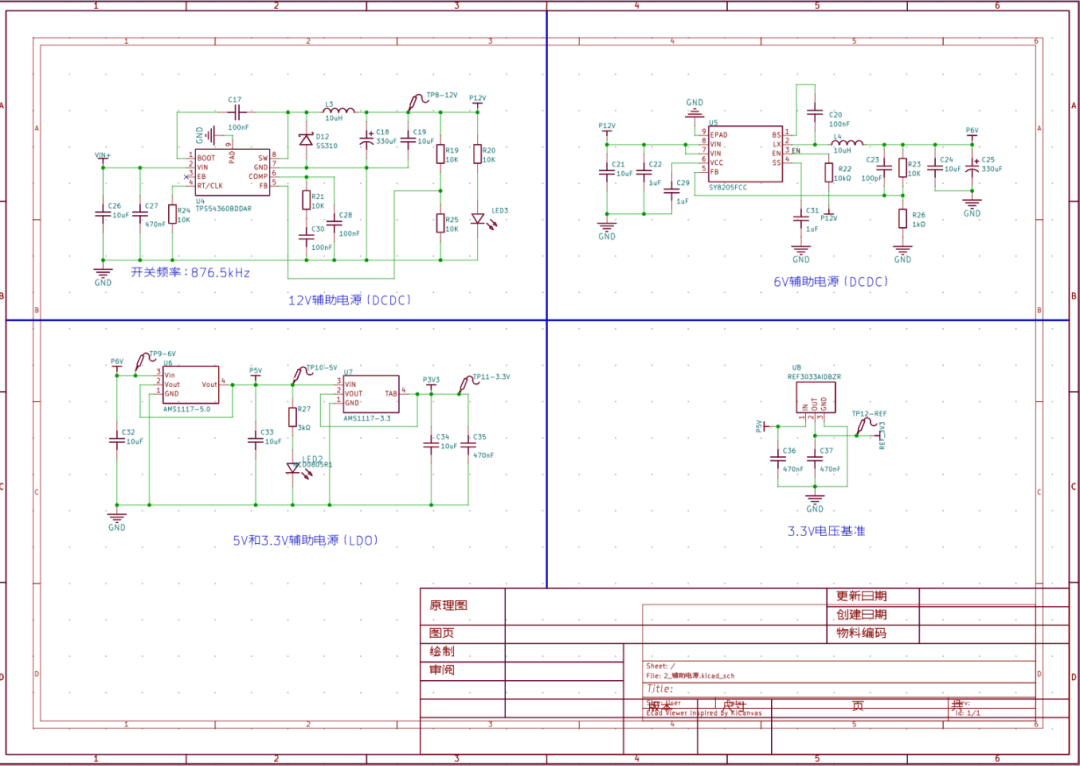

多级 DCDC+LDO,12V→6V→5V→3.3V,给 MCU、驱动、屏、串口供电,纹波小、效率高,系统更稳定

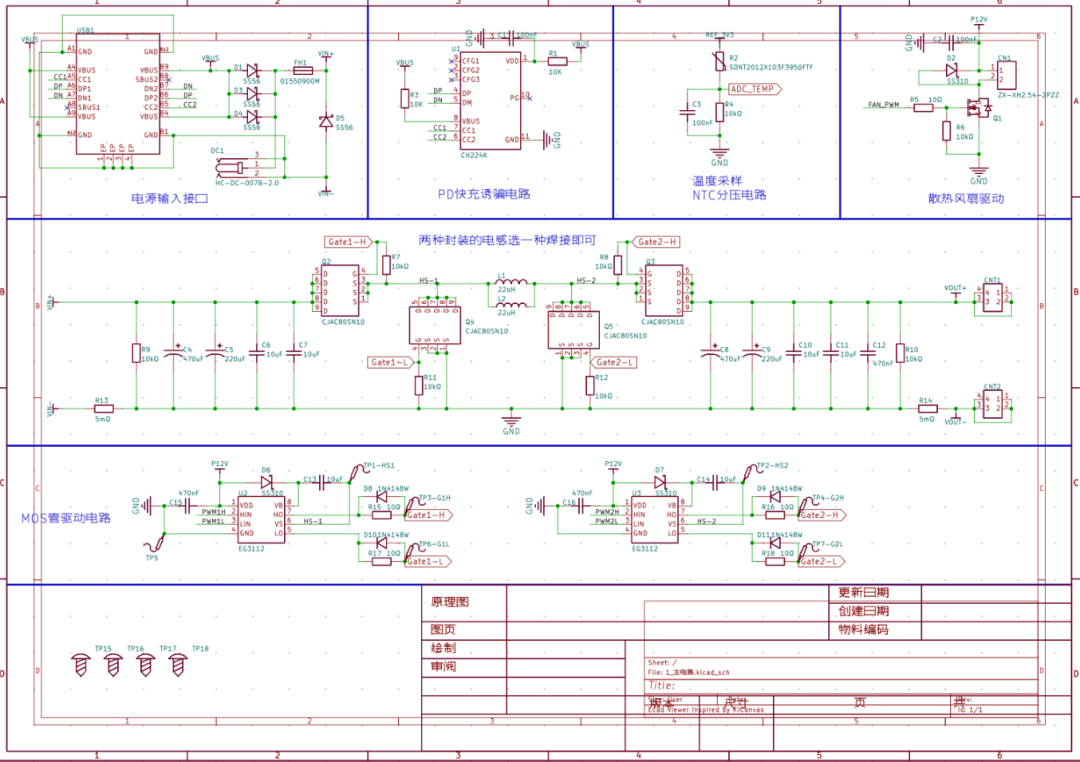

04原理图&PCB

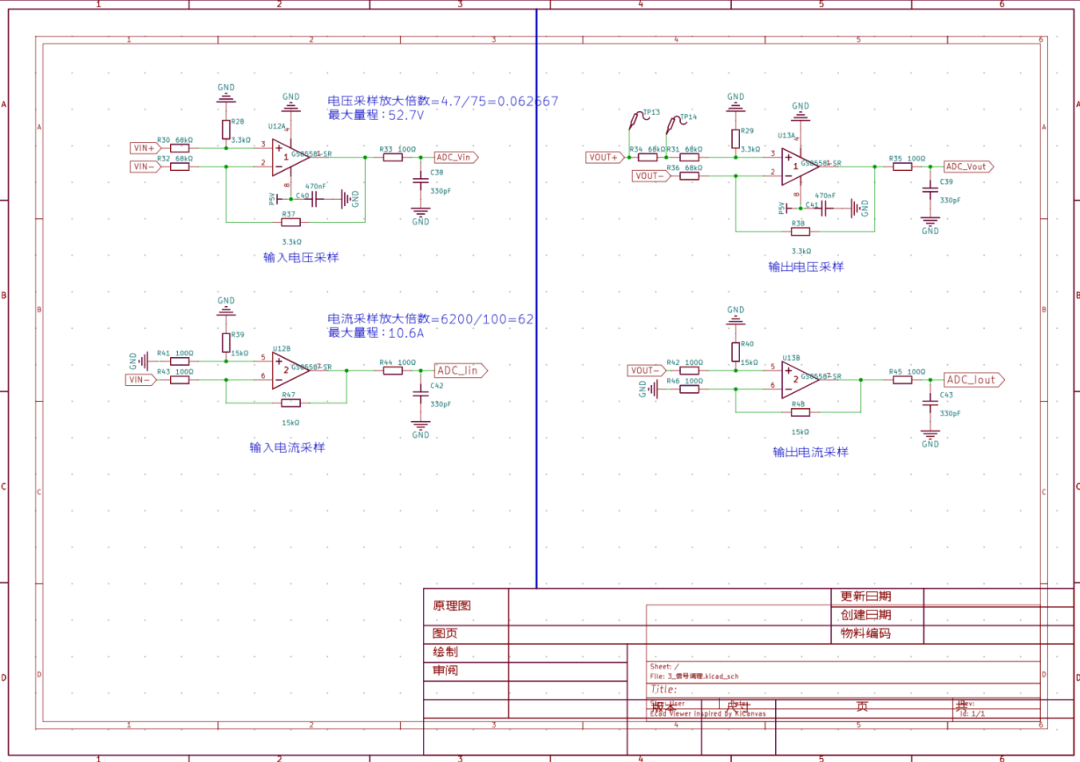

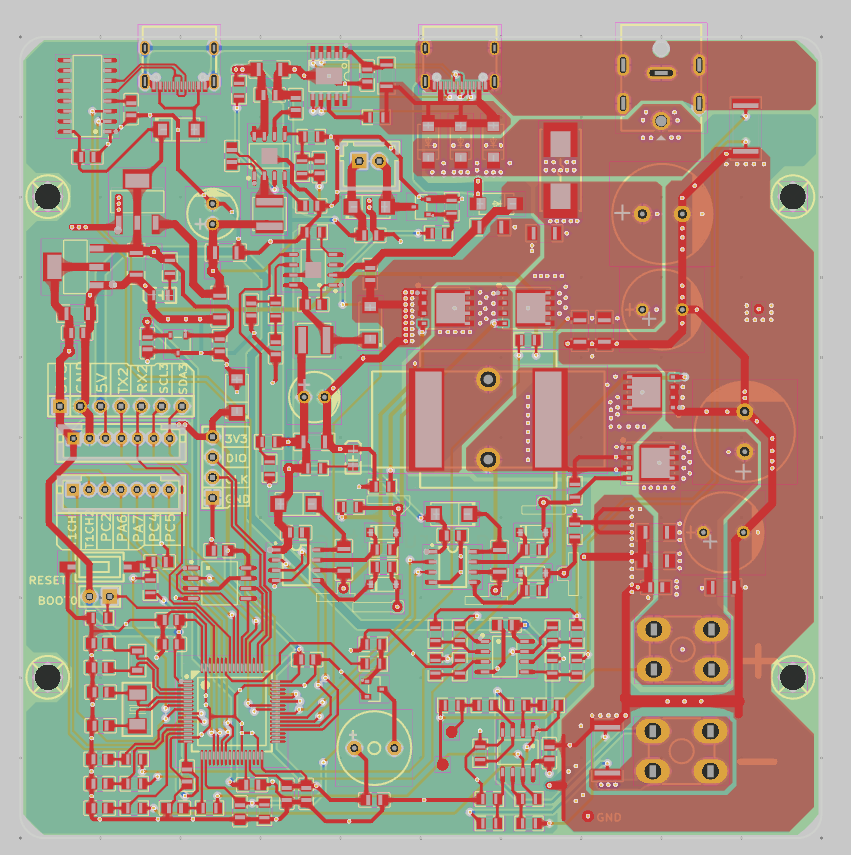

阅读原文可获取设计文件

05开源资料

想了解更多开源项目,的小伙伴去华秋开源硬件社区查看!欢迎大家来复刻,有商业诉求的,请联系项目的作者。

开源地址:

https://p.eda.cn/d-1363906956485459968

06结语

看到这里是不是已经按捺不住动手的冲动啦?别犹豫!平台复刻完全不用费心找小众零件,核心器件都能轻松买到。 如果是你,你会用来做什么项目呢?欢迎在评论留言区分享你的脑洞,也可以蹲一波详细复刻教程~ 关注我们
