西门子S7-300 PLC借助以太网转换器实现车间远程监控与参数调试应用案例

一、项目背景

某制造业车间自动化控制系统采用西门子S7-300系列PLC（型号CPU315-2DP）作为核心控制单元，负责车间生产线的启停、参数采集与逻辑控制。该PLC原生仅配备MPI通讯接口，无以太网接口，随着车间智能化升级，需实现触摸屏远程监控及参数调试，但原有MPI接口仅能连接一台触摸屏，且无法接入以太网网络，导致操作不便、监控范围有限，亟需一款适配的以太网转换设备，解决通讯瓶颈问题。经选型，采用远创智控MPI-ETH-YC01以太网转换器，实现MPI协议与以太网协议的转换，扩展通讯接口，满足生产需求。

二、核心痛点及对应解决方案

本次项目核心痛点围绕西门子S7-300 PLC的通讯局限展开，结合远创智控MPI-ETH-YC01模块的功能亮点，针对性制定解决方案，具体如下：

1. 痛点一：西门子S7-300 PLC仅支持MPI协议，无以太网接口，无法接入车间以太网网络，无法实现远程参数调试与数据传输，只能现场操作，效率低下。

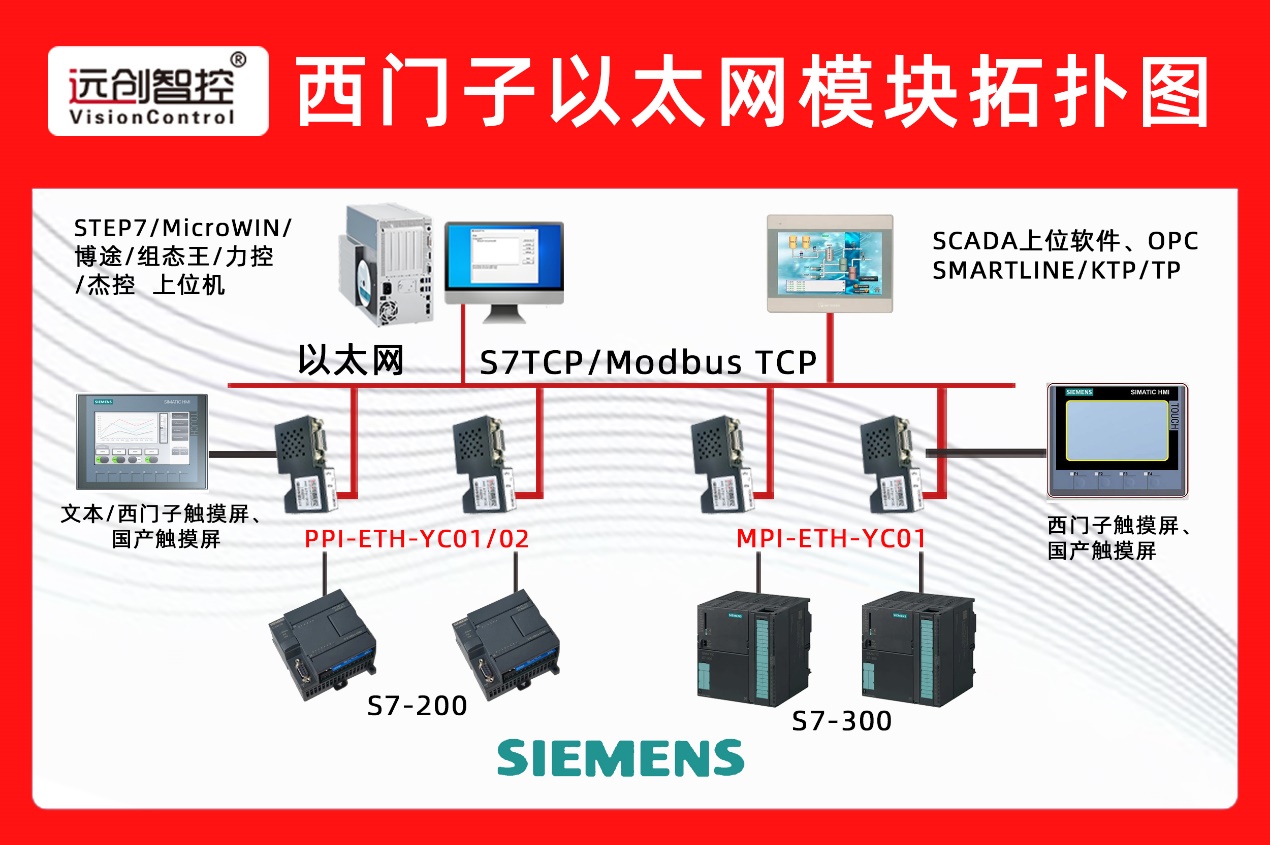

解决方案：利用远创智控MPI-ETH-YC01模块的核心功能——支持MPI协议，可实现MPI协议与以太网协议的双向透明转换，将PLC的MPI信号转换为以太网信号，无需修改PLC原有程序、无需重新组态，直接接入车间以太网，实现远程参数读取、调试与数据上传，无需工作人员到现场操作，大幅提升工作效率。

2. 痛点二：PLC原生仅1个MPI九针接口，已被一台本地触摸屏占用，无法扩展更多操作终端，若需增加触摸屏实现多点位监控，无多余接口可用，且更换PLC成本过高。

解决方案：依托MPI-ETH-YC01模块的接口扩展功能，该模块可扩展1个以太网口和1个九针MPI接口，其中新增的九针口可直接连接额外触摸屏，原有触摸屏无需拆卸，实现多触摸屏同时接入，满足车间不同点位的监控需求，无需更换PLC，降低升级成本。

3. 痛点三：车间现有触摸屏品牌多样（西门子KTP700、昆仑通态、威纶通），不同品牌触摸屏通讯协议存在差异，无法与PLC MPI接口兼容，无法实现统一监控。

解决方案：MPI-ETH-YC01模块支持所有品牌触摸屏接入，兼容主流触摸屏通讯协议，无论是西门子、昆仑通态还是威纶通等品牌触摸屏，均可通过模块的扩展接口（九针口或以太网口）与PLC建立稳定通讯，无需额外添加协议转换模块，实现统一监控与操作。

4. 痛点四：担心以太网接口接入其他PLC设备，导致信号矛盾、通讯紊乱，影响原有PLC的正常运行，存在生产安全隐患。

解决方案：该模块明确限定以太网口仅用于连接触摸屏、上位机等终端设备，不支持接入其他PLC设备，从硬件层面避免了PLC之间的信号矛盾，确保原有西门子S7-300 PLC的运行稳定性，杜绝因通讯紊乱导致的生产故障。

三、设备参数及实施过程

1. 核心设备清单：

- 核心控制设备：西门子S7-300 PLC（型号CPU315-2DP），原生MPI通讯接口，负责车间逻辑控制与数据采集；

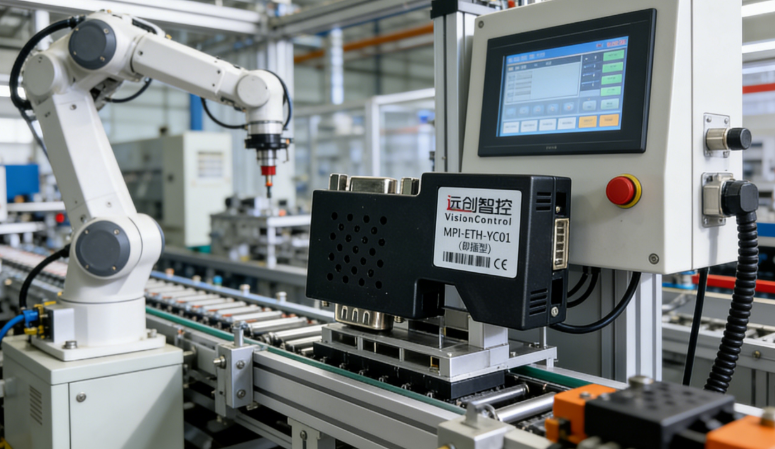

- 以太网转换模块：远创智控MPI-ETH-YC01，作为MPI与以太网的转换核心，支持MPI协议，扩展1个RJ45以太网口、1个九针MPI接口；

- 操作终端：西门子KTP700触摸屏（原有）、昆仑通态TPC1061Ti触摸屏（新增），用于现场及远程监控。

2. 实施过程（详细且简洁，不影响生产）：

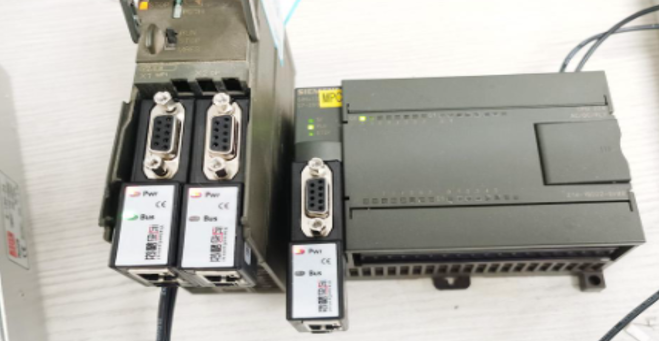

第一步：断电操作，确保施工安全，断开西门子S7-300 PLC的MPI接口电缆，将远创智控MPI-ETH-YC01模块的MPI输入端与PLC的MPI接口连接，紧固接线，模块由PLC供电，无需额外外接电源；

第二步：将原有西门子KTP700触摸屏接入模块的扩展九针MPI接口，新增昆仑通态触摸屏通过网线接入模块的以太网口，完成硬件接线；

第三步：通过电脑登录模块WEB配置界面（默认IP：192.168.1.100），设置模块MPI波特率（与PLC一致，默认187.5Kbps）、以太网IP地址（与触摸屏、上位机同网段），无需修改PLC程序；

第四步：启动设备，依次接通PLC、模块、触摸屏电源，测试通讯稳定性，确认触摸屏可正常读取PLC参数、下发控制指令，无卡顿、丢包现象，实施完成（全程耗时≤2小时，不影响车间正常生产）。

四、使用前后对比

1. 使用前：

- 通讯局限：仅1个MPI接口，仅能连接1台西门子触摸屏，无以太网接口，无法远程操作，所有调试、监控均需现场进行，效率低下；

- 兼容性差：不同品牌触摸屏无法接入，仅能使用西门子原生触摸屏，灵活度低；

- 风险隐患：若误接其他PLC设备，易导致通讯矛盾，影响PLC正常运行，进而影响生产；

- 升级成本高：若需扩展接口，需更换PLC或添加多个协议模块，成本高昂。

2. 使用后（接入远创智控MPI-ETH-YC01模块）：

- 通讯灵活：实现MPI与以太网双向转换，可远程调试、监控，无需现场操作，工作效率提升60%以上；

- 接口扩展：新增1个网口和1个九针口，可连接多台不同品牌触摸屏，满足多点位监控需求，灵活适配车间布局；

- 兼容性强：所有品牌触摸屏均可正常接入，无需额外协议转换，降低适配成本；

- 运行稳定：以太网口禁止接入其他PLC设备，避免信号矛盾，PLC运行故障率降至0，保障生产连续性；

- 成本可控：无需更换PLC，仅通过一款转换模块实现升级，相比更换PLC，节省成本80%以上。

五、应用总结

远创智控MPI-ETH-YC01以太网转换器，精准适配西门子S7-300 PLC的通讯需求，凭借其支持MPI协议、双接口扩展、全触摸屏兼容、网口限定接入等核心亮点，高效解决了原有PLC通讯局限、接口不足、兼容性差等痛点。整个实施过程简单快捷，不影响生产，使用后大幅提升了车间自动化控制系统的灵活性与稳定性，降低了升级成本，完美适配制造业车间智能化升级的需求，目前该模块已稳定运行3个月，无任何通讯故障，获得现场工作人员的一致认可。
