半导体导电特性

(1)热敏特性

随着环境温度的升高,半导体的电阻率下降,导电能力增强。

(2)光敏特性

有些半导体材料(硫化铜)受到光照时,电阻率明显下降,导电能力变得很强;无光照时,又变得像绝缘体一样不导电,利用这一特性可制成各种光敏器件。

(3)掺杂特性

在纯净的半导体中掺入某种合适的微量杂质元素,就能增加半导体中载流子的浓度,从而可以增强半导体的导电能力。

(4)其他敏感特性

有些半导体材料具有压敏、磁敏、湿敏、嗅敏、气敏等特性,还有些半导体材料,它们的上述某些特性还能逆转。

本征半导体的导电特性

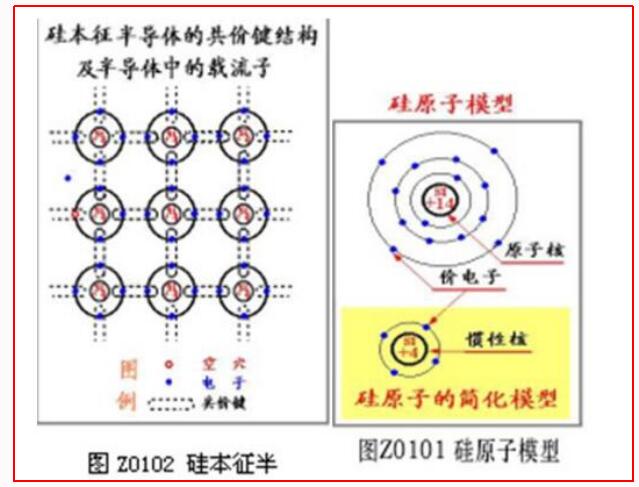

常用的半导体材料是单晶硅和单晶锗。所谓单晶,是指整块晶体中的原子按一定规则整齐地排列着的晶体。非常纯净的单晶半导体称为本征半导体。

杂质半导体的导电特性

本征半导体的导电能力很弱,热稳定性也很差,因此,不宜直接用它制造半导体器件。半导体器件多数是用含有一定数量的某种杂质的半导体制成。根据掺入杂质性质的不同,杂质半导体分为N型半导体和P型半导体两种。

一、N型半导体

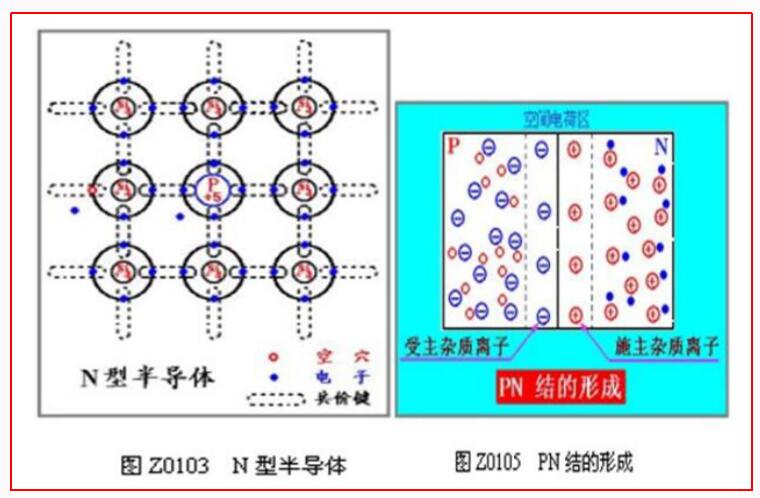

在本征半导体硅(或锗)中掺入微量的5价元素,例如磷,则磷原子就取代了硅晶体中少量的硅原子,占据晶格上的某些位置。如图Z0103所示。

由图可见,磷原子最外层有5个价电子,其中4个价电子分别与邻近4个硅原子形成共价键结构,多余的1个价电子在共价键之外,只受到磷原子对它微弱的束缚,因此在室温下,即可获得挣脱束缚所需要的能量而成为自由电子,游离于晶格之间。失去电子的磷原子则成为不能移动的正离子。磷原子由于可以释放1个电子而被称为施主原子,又称施主杂质。

在本征半导体中每掺入1个磷原子就可产生1个自由电子,而本征激发产生的空穴的数目不变。这样,在掺入磷的半导体中,自由电子的数目就远远超过了空穴数目,成为多数载流子(简称多子),空穴则为少数载流子(简称少子)。显然,参与导电的主要是电子,故这种半导体称为电子型半导体,简称N型半导体。

二、P型半导体

在本征半导体硅(或锗)中,若掺入微量的3价元素,如硼,这时硼原子就取代了晶体中的少量硅原子,占据晶格上的某些位置,如图Z0104所示。由图可知,硼原子的3个价电子分别与其邻近的3个硅原子中的3个价电子组成完整的共价键,而与其相邻的另1个硅原子的共价键中则缺少1个电子,出现了1个空穴。这个空穴被附近硅原子中的价电子来填充后,使3价的硼原子获得了1个电子而变成负离子。同时,邻近共价键上出现1个空穴。由于硼原子起着接受电子的作用,故称为受主原子,又称受主杂质。

在本征半导体中每掺入1个硼原子就可以提供1个空穴,当掺入一定数量的硼原子时,就可以使半导体中空穴的数目远大于本征激发电子的数目,成为多数载流于,而电子则成为少数载流子。显然,参与导电的主要是空穴,故这种半导体称为空穴型半导体,简称P型半导体。
