单桥·半桥·全桥：桥路整合方案与应用实测

在材料力学实验与工程测试中，单桥、半桥、全桥三种应变测量电路因惠斯通电桥的参与臂数与接线不同，不同桥路需要对应使用不同的变送器或采集卡，这就导致需要购买多个规格的设备，不仅费资又繁杂，这款CMCU-06A就完美解决了这个问题，同时支持单桥/半桥/全桥三种桥路，通过拨码开关切换，只需要一个变送器就可以顶三个变送器用。

拨码开关配置如下：
• 123 全关 → 全桥（4线：E+ E- S+ S-），适合称重传感器、拉压力传感器、全桥应变片等
• 123 全开 → 单桥（2线：E- S+），适合单个应变片测弯曲/拉伸压缩应变等
• 1关，23开 → 半桥（3线：E+ E- S+），适合半桥应变片或由单桥组成的半桥桥路

CMCU-06A桥路接线说明图

二、应用场景实测

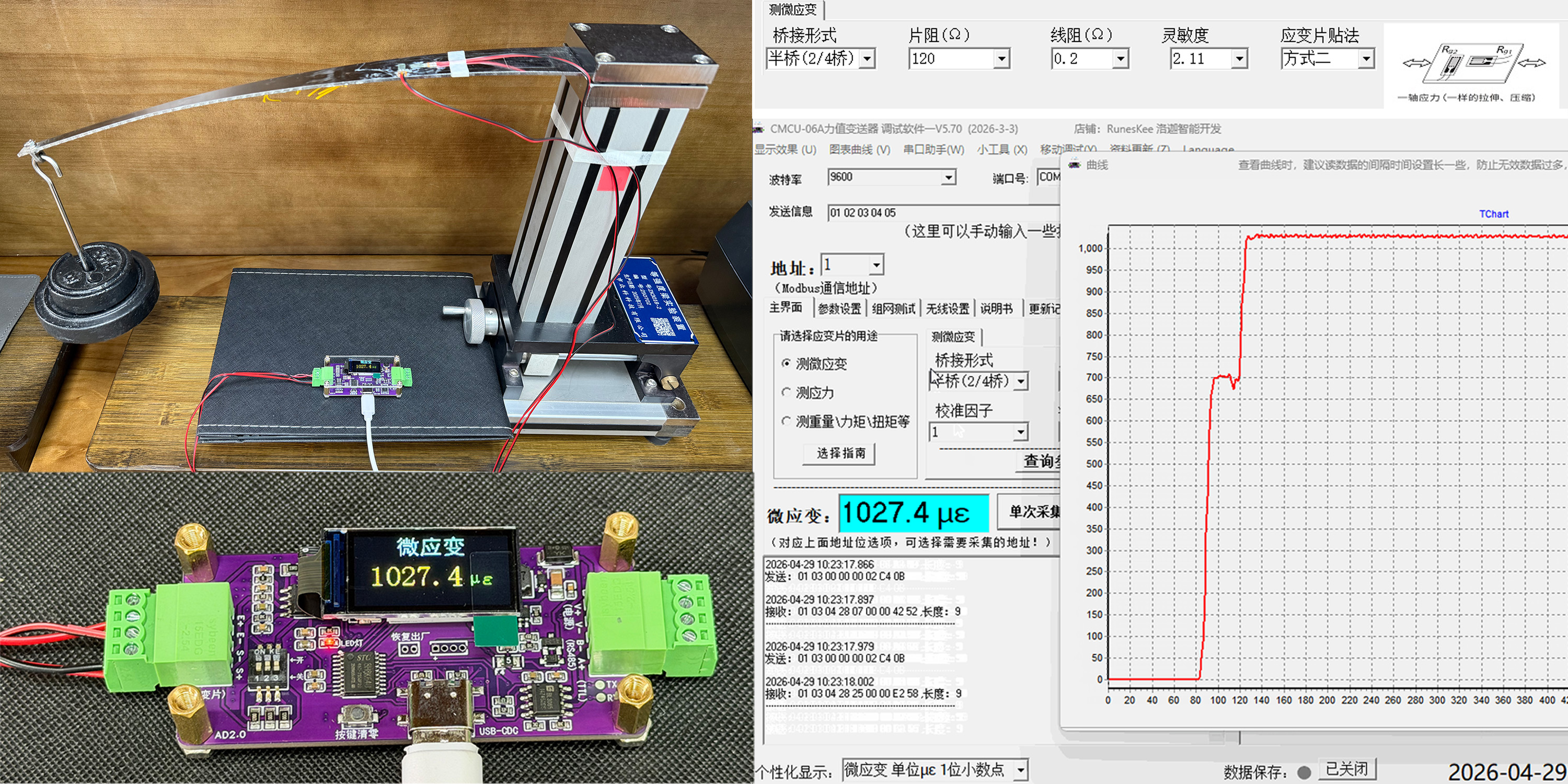

场景 1：材料弯曲实验：半桥测微应变
在梁弯曲实验中，于梁上表面粘贴两片应变片：一片沿梁纵向（平行于轴线），一片沿横向（垂直于轴线），二者组成半桥互补电路。纵向片感受主应变，横向片因泊松效应产生反向应变并兼作温度补偿。CMCU-06A 切换至半桥模式采集微应变数据，连接电脑可读取微应变值与应变曲线。

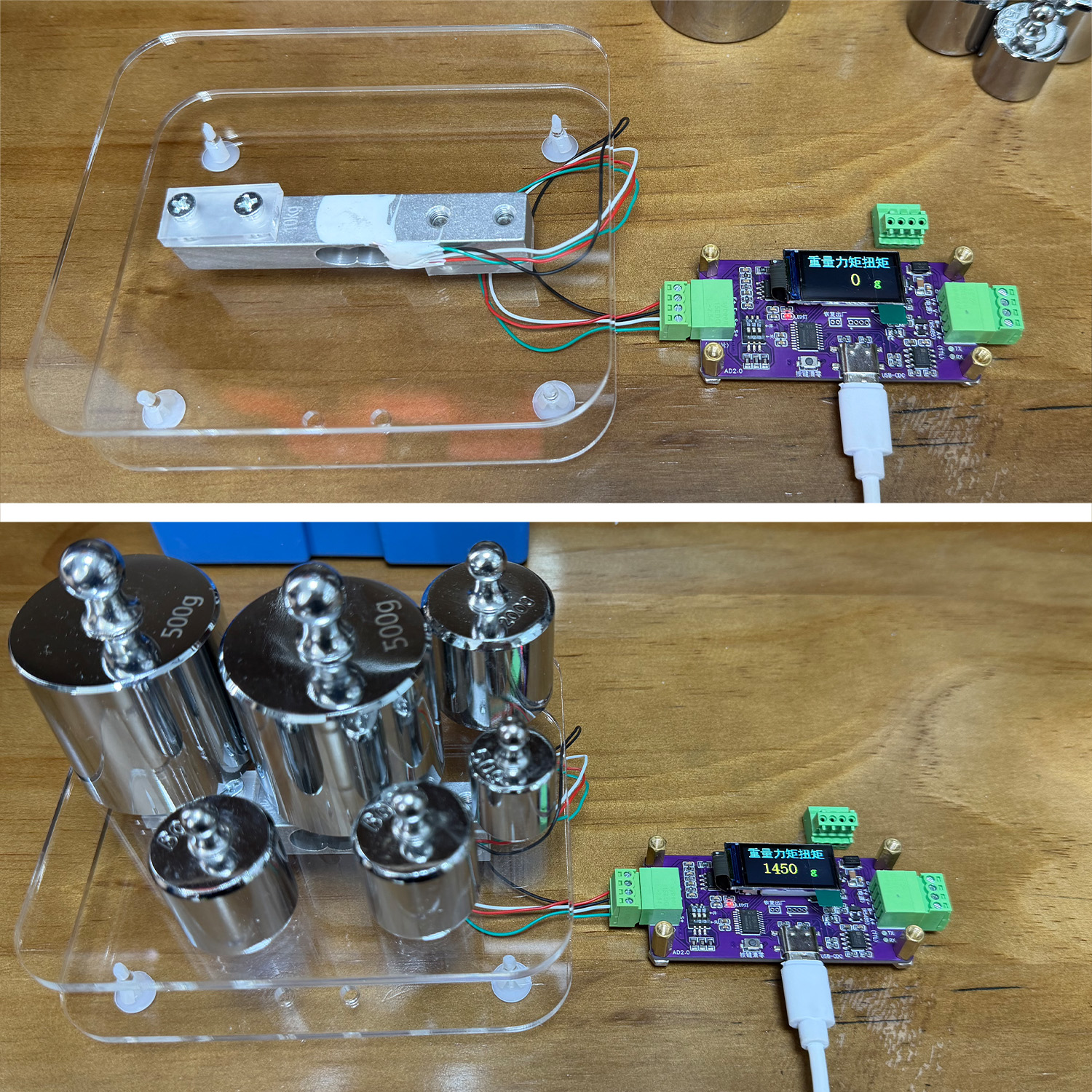

场景 2：称重系统：称重传感器标定与读数
在电子秤设计中，全桥称重传感器安装于秤体结构。CMCU-06A 切换至全桥模式，经零点校准与砝码标定后，可直接显示重量值。

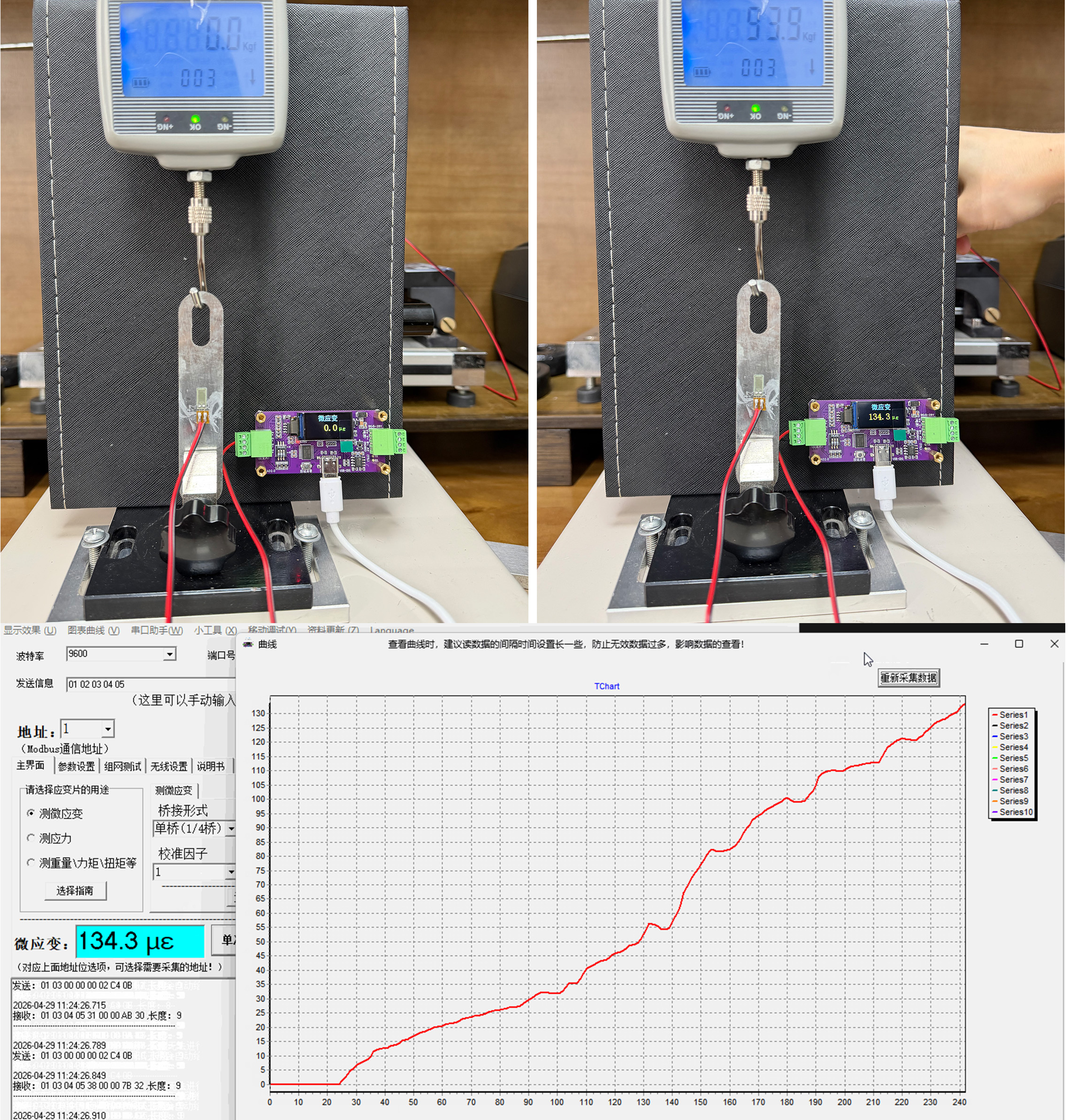

场景 3：金属片拉伸测试——拉压力试验机配合单桥采集
在压力试验机台上装夹金属长片试件，中段纵向粘贴单桥应变片。CMCU-06A 切换至单桥模式，随着压力加载、停留、再加载，模块实时采集拉伸过程中的微应变数据，连接电脑可记录微应变-时间曲线。

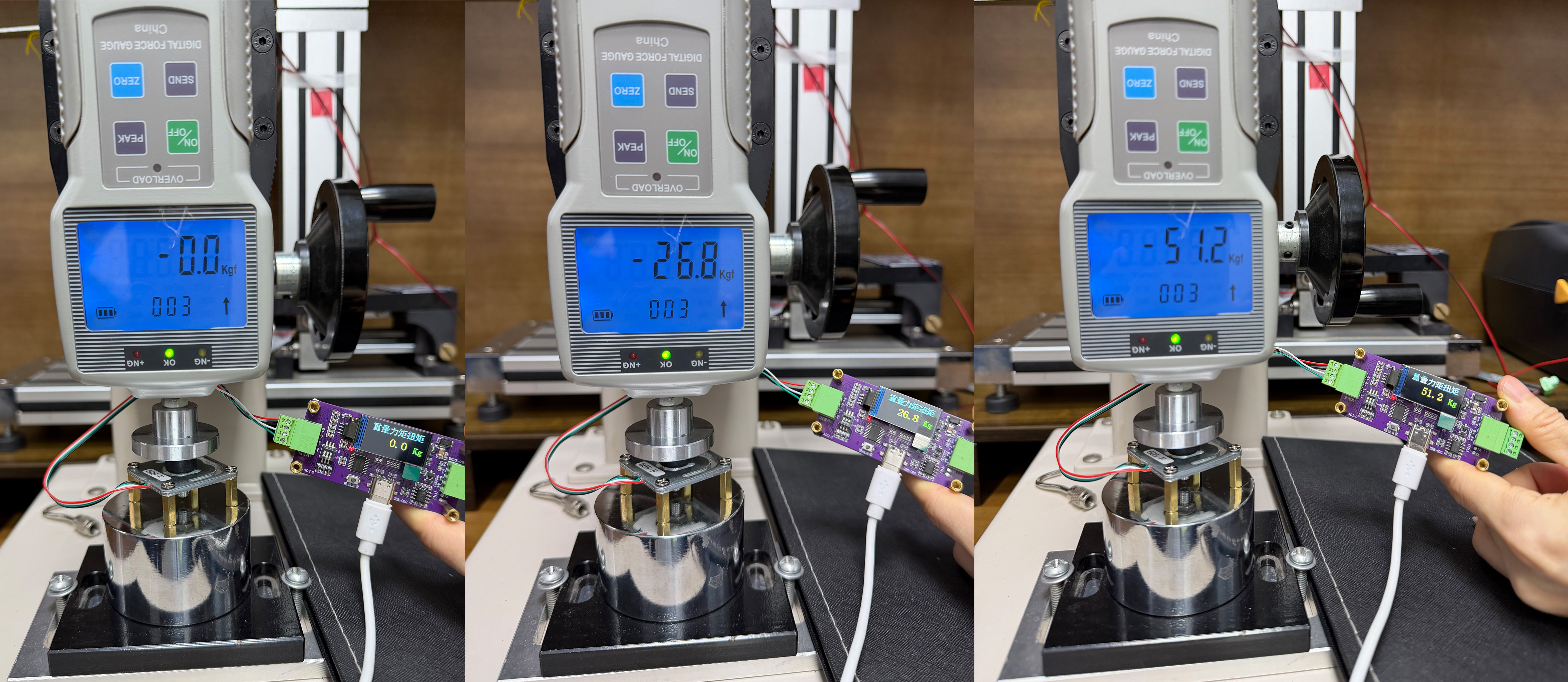

场景 4：测力传感器压力测试——压力试验机的准静态施压
将测力传感器（全桥式桥路）置于压力试验机台上，压头垂直对准传感器的受力中心。CMCU-06A 切换至全桥模式，压力施加时，CMCU-06A变送器实时显示压力值。

该变送器还可搭配无线透传板实现远程数据回传，可应用于不便布线的工业现场。

二、三种使用模式
模式 A：脱机直接用
脱机模式用于现场快速采集，CMCU-06A 完成传感器接线后，显示实时微应变值。

模式 B：连电脑高级分析
联机模式用于实验室深度分析，CMCU-06A 连接电脑后，通过上位机软件同时实时采集应变值、查看实时曲线图。软件带有数据存储功能，开启后可保存数据至电脑本地，方便后续分析与处理。还支持修改内置参数，如采样速率（10/40/640/1280Hz）、平均滤波、追零范围、蠕变跟踪等。

模式 C：与单片机、PLC等工控设备通信
CMCU-06A支持RS485串口通信，通信协议为标准MODBUS-RTU协议，与单片机、PLC等工控设备通信，可以实现远距离稳定采集、一主多从组网、直接参与 PLC 逻辑控制（如压力采集、压力开关控制电路、二次开发等），适用于各类工业控制网络。
