QK1210系列｜一颗芯片，搞定便携LED灯的充电、保护与驱动

在开发手提灯、头灯、摆摊灯时，工程师经常面临同样的挑战：充电要安全不伤电池，亮度要够但续航不能崩，控制逻辑要简单可靠，整体方案还得压住成本。有没有一颗芯片，能把这些需求一次性打包解决？

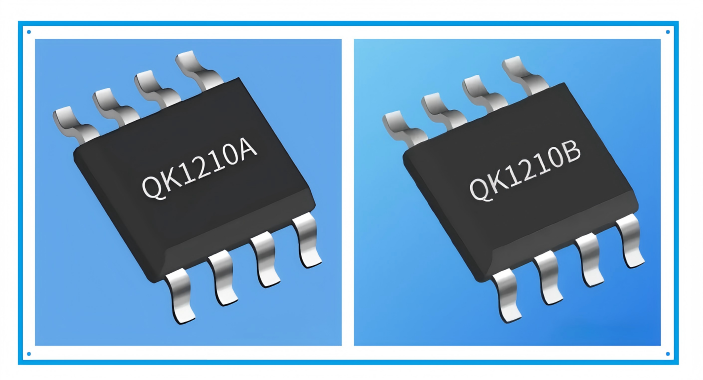

今天为大家拆解我们的QK1210A / QK1210B两颗低压LED灯专用芯片，看它们如何在紧凑的ESOP8封装里，塞进一套完整的“充电+保护+驱动”方案。

一颗芯片，身兼三职

QK1210系列是一颗高集成度的单节锂电池LED驱动IC，内部集成了：

完整的锂电池充电管理（涓流→恒流→恒压，支持0V激活）

锂电保护功能（过流、过压、欠压、电池防反接）

按键控制的多模式LED驱动

芯片级过温保护和智能降电流

充放电状态LED指示

简单说：USB进来给电池充电、电池给LED供电、按键切灯光模式、温度过高自动降功率——一颗芯片全包。

对电池的“温柔”：4.2V精准充电+涓流唤醒

锂电池最怕两件事：过充，以及深度放电后大电流猛灌。

QK1210系列的充电策略清晰且严谨：

电池电压< 2.7V时，以约100mA 涓流充电，避免损伤电池；

电压升到2.7V 以上，转入1A 恒流快充；

接近4.2V时，自动进入恒压模式，电流逐渐下降；

充电电流降至设定值的 1/10 时，自动终止充电，杜绝过充。

充电终止后，芯片会持续监控BAT电压。一旦电池自耗电回落至约4.05V（对应80%~90%电量），自动重新开始充电循环，让电池长期维持在“满而不撑”的状态。

另有一个实用设计：电池防反接保护。无论电池还是充电器正负极意外反接，都不会产生大电流烧毁芯片，为整机方案多添一道硬件保险。

按键切段，两种模式随意选

芯片通过一个轻触按键（K1）循环切换灯光模式，按键识别时间大于50ms，手感清晰不误触。SEL1引脚用于选择模式组合：

QK1210A

模式一（SEL1悬空）：四段
100% → 20% → 7Hz爆闪 → 关闭

模式二（SEL1接地）：四段
100% → 40% → 20% → 关闭

QK1210B

模式一（SEL1悬空）：六段
100% → 40% → 20% → 7Hz爆闪 → SOS → 关闭

模式二（SEL1接地）：四段
20% → 40% → 100% → 关闭

简言之：QK1210A简洁实用，QK1210B多一个SOS求救模式，户外应急场景更适用。

温度太高？它会自己“降亮度”

便携灯内部空间紧凑，散热条件有限，芯片和LED的温升不可避免。

QK1210内置芯片温度检测，策略务实：

芯片内部温度达到130℃，智能温控开始介入；

温度每再上升10℃，输出电流自动下降约4.5%；

若温度持续冲高，充电时热保护阈值设在160℃，确保系统安全。

不是硬扛到烧，而是平顺地降一点亮度，换取整机可靠性和用户体验的平衡。

长续航的另一思路：2分钟后自动降电流

针对摆摊灯、工作灯等需要长时间照明的场景，QK1210设计了LSET自动降电流功能。

LSET引脚默认悬空不启用；一旦LSET接地，将在100%占空比阶段自动降低输出电流。功能限定上略有区分：QK1210A在所有工作模式的100%段均生效；QK1210B则仅在模式1（SEL1悬空）的100%段生效。

0~2分钟：保持100%电流全亮输出；

2~20分钟：电流逐步降至额定值的45%；

20分钟后：一直维持45%电流。

按键切走再切回100%时，降电流计时重新开始。既满足“刚开灯要高亮”的使用习惯，又避免长时间最高亮度快速耗尽电池。

一颗指示灯，状态一眼看懂

在没有屏幕的便携产品中，一颗LED的指示作用至关重要。QK1210的逻辑直接明了：

充电中（电池未满）：LED以1Hz频率闪烁，占空比50%；

充满（BAT ≥ 4.2V）：LED常亮，提醒拔电；

放电时：指示灯不亮，不额外耗电。

无需外加单片机，充电进度一目了然。

设计避坑：Layout这样做才稳

规格书中反复强调的几点，帮大家再划一次重点：

芯片底部EPAD务必焊好，它就是GND，直接影响散热和电流能力；

BAT和VDD电容要紧贴引脚，走线先经过电容再到IC引脚；

可插拔电池的BAT端建议加RC吸收，参数可参考VIN端；

所有电容必须采用X5R或X7R材质，不可使用普通电容；

大电流回路（BAT、VIN、VOUT、GND）走线尽量宽，必要时多打几个过孔降阻抗。

细节做到位，量产才稳妥。

一个方案，覆盖多种产品形态

QK1210A/QK1210B已广泛应用于：

手提灯、手电筒

头灯

低压球泡灯

摆摊灯、户外照明灯

只要产品形态是单节锂电池 + USB充电 + 按键切换灯光模式，对成本和集成度有要求，QK1210系列就可以作为主控平台。外围仅需极少量阻容元件，方案体积小、调试简单，认证也更轻松。

小结

QK1210系列不只是一颗充电芯片，它是为便携照明量身定制的“充电+保护+多模式驱动”三合一平台。涓流唤醒、温控降功率、自动降电流、SOS可选——这些功能都来源于真实的量产需求，能让终端产品少一些客诉，多一分可靠。

如需获取最新规格书或咨询样品，欢迎联系我们的销售团队。
