FSB50825AB智能功率模块：小身材大能量

在电子工程师的日常工作中，选择合适的功率模块对于产品的性能和稳定性至关重要。今天，我们就来深入了解一下FSB50825AB智能功率模块（SPM®），看看它有哪些独特的特性和应用场景。

文件下载：FSB50825AB-D.pdf

一、模块概述

FSB50825AB是一款基于FRFET技术的微型智能功率模块，专为小功率电机驱动应用而设计，如风扇电机和供水系统。它由6个快速恢复MOSFET（FRFET）和3个半桥HVIC组成，用于FRFET栅极驱动。该模块具有低电磁干扰（EMI）特性，开关速度经过优化，采用FRFET作为功率开关，相比基于IGBT的功率模块或单芯片解决方案，具有更好的耐用性和更大的安全工作区（SOA）。其封装经过优化，在热性能和紧凑性方面表现出色，适用于内置电机应用以及对装配空间有要求的其他应用。

二、模块特性

（一）电气特性

1. 逆变器部分（每个FRFET）
   • 耐压能力：直流母线输入电压（V PN）和每个FRFET的漏源电压最大可达250V，能满足一定的高压应用需求。
   • 电流能力：在不同温度条件下，FRFET的连续漏极电流有所不同。例如，T C = 25°C时，连续漏极电流（I D25）为3.6A；T C = 80°C时，连续漏极电流（I D80）为2.7A。此外，还有峰值漏极电流（I DP）和均方根漏极电流（I DRMS）等参数。
   • 导通电阻：静态漏源导通电阻（R DS(on)）在特定条件下，典型值为0.45Ω，较低的导通电阻有助于降低功率损耗。
   • 开关特性：开关时间包括开通时间（t ON）、关断时间（t OFF）和反向恢复时间（trr）等。例如，t ON为950ns，t OFF为520ns ，这些参数对于评估模块的开关性能至关重要。
2. 控制部分（每个HVIC）
   • 供电电压：控制电源电压（V CC）和高端偏置电压（V BS）最大为20V，输入信号电压（V IN）范围为 -0.3 ~ V CC +0.3V。
   • 欠压保护：具有欠压保护功能，包括V CC欠压保护检测电平（UV CCD）和复位电平（UV CCR），以及V BS欠压保护检测电平（UV BSD）和复位电平（UV BSR）。
   • 温度传感：HVIC温度传感电压输出（V ts）可用于监测模块温度，但不能自动关闭MOSFET。
3. 自举二极管部分
   • 耐压和电流：最大重复反向电压（V RRMB）为250V，正向电流（I FB）在T C = 25°C时为0.5A，正向峰值电流（I FPB）在特定脉冲宽度下为1.5A。
   • 正向电压和反向恢复时间：正向电压（V FB）在IF = 0.1A、T C = 25°C时为2.5V，反向恢复时间（trrB）为80ns。

（二）其他特性

1. 隔离特性：隔离电压额定值为1500Vrms，持续1分钟，能有效保证模块的电气隔离。
2. 低电磁干扰：经过优化设计，具有低电磁干扰特性，有助于减少对周围电子设备的干扰。
3. 热性能：结到外壳的热阻（R θ JC）为8.8°C/W，良好的热性能有助于模块在工作时保持稳定的温度。
4. 环保合规：符合RoHS标准，满足环保要求。

三、应用场景

FSB50825AB主要用于三相逆变器驱动小功率交流电机，如风扇电机和供水系统中的电机。其紧凑的设计和良好的性能使其成为小功率电机驱动应用的理想选择。

四、引脚说明

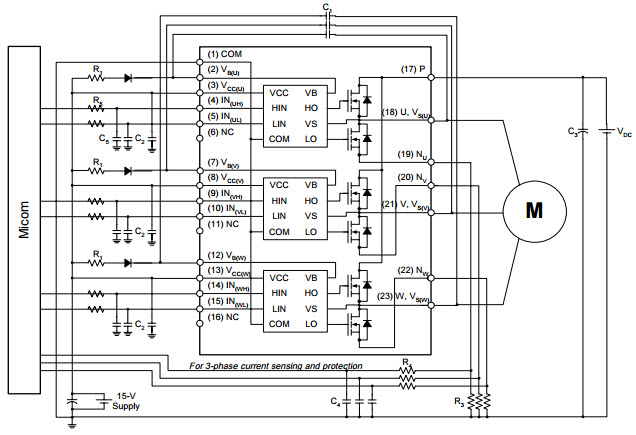

该模块共有23个引脚，每个引脚都有特定的功能，如COM为IC公共电源地，V B(U)为U相高端FRFET驱动的偏置电压等。在设计电路时，需要根据引脚功能进行正确的连接。

五、推荐工作条件

（一）电压条件

1. 供电电压（V PN）：推荐范围为150 - 200V。
2. 控制电源电压（V CC）：推荐范围为12 - 15V。
3. 高端偏置电压（V BS）：推荐范围为12 - 15V。
4. 输入阈值电压：输入导通阈值电压（V IN(ON)）为3.0 - V CC，输入关断阈值电压（V IN(OFF)）为0 - 0.6V。

（二）其他条件

1. 消隐时间（t dead）：为防止桥臂短路，在特定条件下推荐值为1.0μs。
2. PWM开关频率（f PWM）：在T J ≤ 150°C时，推荐值为15kHz。

六、使用注意事项

（一）系统集成方面

由于ON Semiconductor产品管理系统无法处理带有下划线（_）的部件命名，Fairchild部件编号中的下划线将改为破折号（-）。使用时需通过ON Semiconductor网站核实更新后的设备编号。

（二）应用场景限制

该模块不适合用于生命支持系统、FDA 3类医疗设备或人体植入设备等关键应用。若用于非预期或未经授权的应用，买方需承担相关责任。

（三）参数验证

数据手册中的“典型”参数在不同应用中可能会有所变化，实际性能也可能随时间变化。所有工作参数，包括“典型值”，都必须由客户的技术专家针对每个客户应用进行验证。

七、总结

FSB50825AB智能功率模块以其紧凑的设计、良好的电气性能和低电磁干扰特性，为小功率电机驱动应用提供了一个优秀的解决方案。电子工程师在设计相关产品时，可以充分考虑该模块的特性和优势，但同时也要注意使用过程中的各种限制和注意事项。大家在实际应用中是否遇到过类似模块的使用问题呢？欢迎在评论区分享交流。
