EtherNet/IP转Profinet在西门子S7-1500与汇川IS620工业自动化拧紧控制应用

一、案例背景

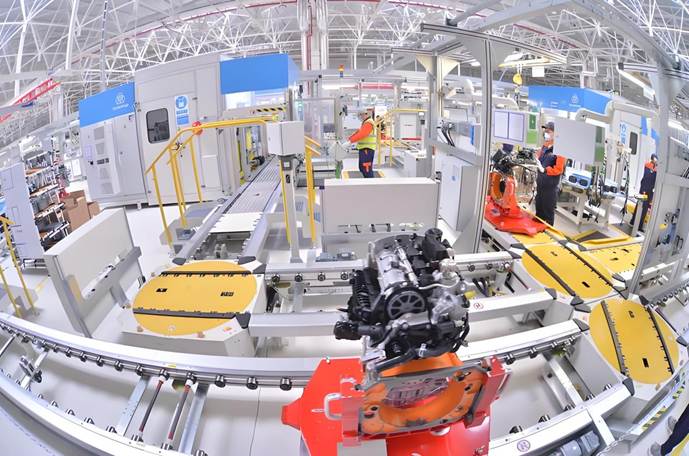

在工业自动化与工业物联网深度融合的汽车制造领域，发动机总装线作为核心工艺环节，对设备协同控制、数据实时交互与装配精度有着极致严苛的要求。某国内主流汽车发动机制造企业的总装车间，核心装配工位采用西门子 S7-1500 PLC作为主控单元，负责整线逻辑控制、工艺调度与生产数据管理；而工位关键设备 ——高精度电动拧紧机，则搭载汇川 IS620系列伺服驱动器，通过EtherNet/IP总线协议实现扭矩输出与运动控制。

项目初期，因西门子 S7-1500 PLC原生采用 Profinet总线协议，与汇川伺服驱动器的 EtherNet/IP协议存在总线协议壁垒，二者无法直接建立稳定通讯链路，导致 PLC无法精准下发拧紧扭矩指令、伺服无法实时反馈运行状态与扭矩数据，成为制约总装线自动化升级与工业物联网数据采集的核心瓶颈。

为打破协议隔阂，实现跨品牌设备的无缝互联，保障发动机螺栓拧紧力矩误差＜±1%的高精度要求，同时满足 2ms通信周期的高实时性标准，项目组经过多轮技术选型与现场测试，最终选用塔讯 TX181-RE-RE-PNS/EIM工业网关（协议转换网关）作为核心通讯枢纽。该智能网关凭借强大的双向协议转换能力、高速数据传输性能与工业级稳定性，成功搭建起西门子 PLC与汇川伺服的可靠通讯桥梁，同时兼具数据采集器功能，实现生产全流程数据采集与上传，为总装线的工业自动化与智能化升级奠定基础。

二、协议转换网关功能简介

塔讯 TX181-RE-RE-PNS/EIM是一款面向工业自动化高端场景的工业网关，核心定位为专业协议转换与数据采集器，专为解决不同总线协议设备间的互联互通难题设计，全面适配工业物联网数据交互与设备管控需求，核心功能如下：

1.高速双向协议转换搭载双核工业级处理器，支持 Profinet与 EtherNet/IP两大主流总线协议的双向透明转换，可同时作为 Profinet从站对接西门子 S7-1500 PLC、EtherNet/IP从站对接汇川 IS620伺服驱动器，实现控制指令与反馈数据的无阻塞交互。数据转换延迟低至微秒级，支持最大 256字节高速 I/O数据传输，完全满足 2ms通信周期的高实时性要求，确保拧紧控制指令零延时下发、扭矩反馈数据精准回传。

2.高精度数据传输与管控针对精密装配场景优化数据校验机制，支持标准工业通讯报文解析与自定义数据映射，保障扭矩、转速、位置等关键工艺数据传输零误差、无丢包，助力拧紧机实现力矩误差＜±1%的超高控制精度。同时具备数据缓存、断点续传功能，应对工业现场电磁干扰、网络波动等异常场景，确保通讯稳定性与数据完整性。

3.工业级数据采集与上传集成高性能数据采集器模块，可实时采集 PLC控制指令、伺服运行状态、拧紧扭矩值、工艺参数、故障报警等全维度数据，完成标准化处理后，同步上传至车间 MES系统、SCADA平台与工业物联网数据中台，实现生产数据全流程可追溯、可视化，为设备运维、工艺优化与质量管控提供数据支撑。

4.工业级硬件可靠性采用全金属密封外壳，具备宽温（-40℃~85℃）、防尘、防潮、抗强电磁干扰特性，通过 CE、FCC工业级认证，支持 7×24小时不间断稳定运行，适配发动机车间多粉尘、强振动、高电磁干扰的复杂现场环境。配置界面简洁直观，支持 Web端、本地配置软件快速调试，降低工程实施与后期运维难度。

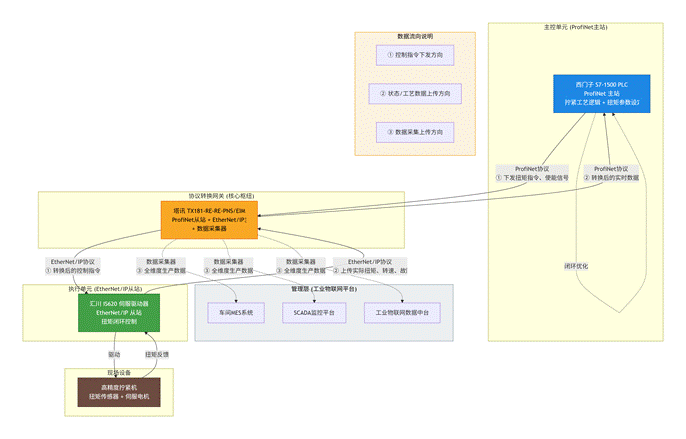

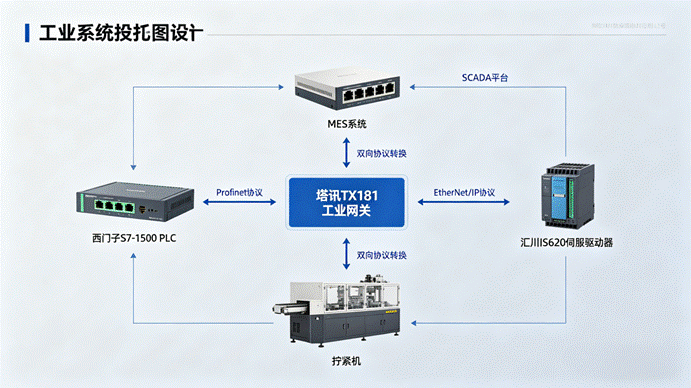

三、系统结构拓扑图

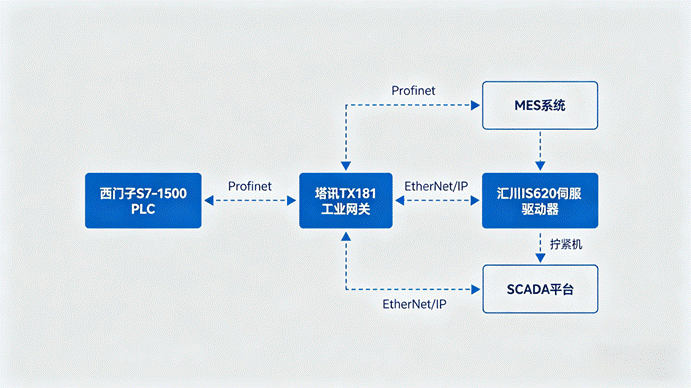

四、解决方案

针对项目核心痛点 ——西门子 PLC与汇川伺服的总线协议不兼容、高精度拧紧控制需求与工业物联网数据采集需求，项目组制定 “协议转换 +高速通讯 +数据采集 +智能管控”一体化解决方案，核心架构如下：

1.协议互通解决方案采用塔讯 TX181工业网关实现 Profinet与 EtherNet/IP的双向协议转换，打破跨品牌设备通讯壁垒。网关作为中间通讯节点，将 PLC下发的 Profinet格式拧紧指令，转换为 EtherNet/IP格式传输至汇川伺服；同时将伺服反馈的 EtherNet/IP格式扭矩、状态数据，转换为 Profinet格式回传至 PLC，实现双向透明通讯。

2.高精度拧紧控制方案依托网关 256字节高速 I/O数据传输能力与 2ms通信周期配置，构建 “PLC—网关 —伺服”高速控制链路。PLC预设多档位拧紧扭矩参数，根据发动机型号与装配工位自动匹配；网关实时转发扭矩指令与反馈数据，确保指令响应延时＜1ms；伺服驱动器接收指令后精准控制输出扭矩，配合高精度扭矩传感器形成闭环控制，保障拧紧力矩误差稳定控制在＜±1%范围内。

3.工业物联网数据采集方案激活网关数据采集器功能，配置数据采集点位与上传周期，实时采集 PLC的工艺参数、生产计数、设备状态，伺服的扭矩值、转速、运行时长、故障代码，以及拧紧机的动作次数、合格率等数据。网关将采集数据标准化处理后，通过工业以太网同步上传至车间 MES系统与工业物联网平台，实现数据集中存储、实时监控与全流程追溯。

4.稳定可靠保障方案网关采用双网口冗余设计，支持 MRP介质冗余协议，避免单网口故障导致通讯中断；配置工业级电源模块与浪涌保护电路，适配车间电压波动场景；现场采用屏蔽网线与独立接地处理，降低电磁干扰；网关内置故障自诊断功能，异常时自动触发报警信号，上传至 PLC与监控系统，实现快速故障定位与处理。

五、实施配置过程

（一）硬件安装与网络布线

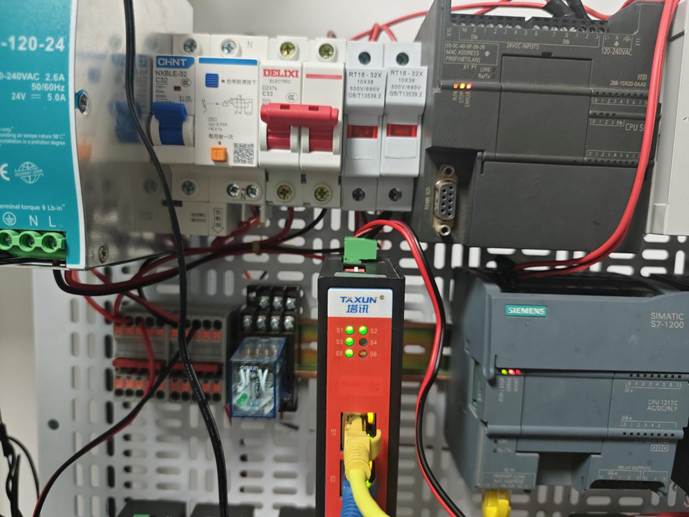

将塔讯 TX181工业网关安装于拧紧机工位控制柜内，固定于标准 DIN导轨，确保散热空间充足；

采用工业级屏蔽网线，一端连接网关 Profinet端口至西门子 S7-1500 PLC的 Profinet接口，另一端连接网关 EtherNet/IP端口至汇川 IS620伺服驱动器的 EtherNet/IP接口；

完成网关电源接线（DC24V）、接地处理，检查线路连接牢固性，避免短路、断路与接触不良。

（二）网关参数配置

1. IP地址配置

通过网关本地配置软件或 Web端管理界面，设置网关 Profinet侧 IP地址（与西门子 PLC同网段：192.168.0.XX）、EtherNet/IP侧 IP地址（与汇川伺服同网段：192.168.1.XX），子网掩码均设为 255.255.255.0，网关地址与 PLC、伺服默认网关保持一致，确保网络互通。

2.协议转换配置

配置网关 Profinet从站参数：导入西门子标准 GSDML文件，设置设备名称、I/O数据长度（输入 128字节、输出 128字节），匹配 S7-1500 PLC的 Profinet通讯参数；

配置网关 EtherNet/IP从站参数：导入汇川伺服 GSD文件，设置从站地址、通讯周期（2ms）、I/O数据映射关系，将扭矩指令、使能信号、转速参数等映射至对应 I/O区域；

启用双向协议转换功能，配置数据传输模式为 “透明传输”，关闭数据过滤，保障指令与反馈数据完整传输。

3.数据采集配置

激活网关数据采集器功能，添加采集点位：PLC侧采集扭矩设定值、工位编号、生产状态；伺服侧采集实际扭矩值、运行状态、故障代码、转速；设置采集周期 1ms，上传周期 100ms，配置 MES系统与工业物联网平台的 IP地址与端口号，启用数据加密传输与断点续传功能。

（三）PLC端配置（TIA Portal）

打开 TIA Portal软件，新建项目，添加西门子 S7-1500 PLC硬件，在网络视图中扫描并添加 TX181网关 Profinet从站设备；

配置 PLC与网关的 Profinet通讯参数，设置 I/O地址映射，将扭矩指令、控制信号等输出变量映射至网关输出区域，将扭矩反馈、状态信号等输入变量映射至网关输入区域；

编写 PLC控制程序：包含扭矩参数调用、指令下发、数据接收、故障判断、逻辑互锁等模块，适配 2ms通讯周期，优化程序扫描周期，确保控制实时性；

下载程序至 PLC，完成硬件组态与程序调试。

（四）伺服驱动器配置

通过汇川伺服调试软件，设置 IS620驱动器的 EtherNet/IP通讯参数，IP地址与网关 EtherNet/IP侧同网段，从站地址与网关配置一致；

选择标准通讯报文（111报文），配置扭矩控制模式，设置扭矩限制、加减速时间、保护参数等；

映射 I/O数据点位，将接收的扭矩指令、使能信号与网关输出数据对应，将反馈的实际扭矩、故障信号与网关输入数据对应；

保存参数并重启伺服驱动器，完成通讯连接测试。

（五）系统联调与优化

上电启动系统，检查网关、PLC、伺服的通讯状态，确认无故障报警、数据传输正常；

进行单步调试：PLC 下发模拟扭矩指令，检查伺服是否精准响应，扭矩反馈数据是否与设定值一致，误差是否＜±1%；

优化通讯参数：微调网关与伺服的通讯周期、数据长度，确保 2ms周期稳定运行，无丢包、无延时；

整机联动调试：模拟发动机装配拧紧流程，测试多工位协同、连续生产、故障停机与复位等场景，验证系统稳定性与控制精度；

对接工业物联网平台，确认采集数据完整上传、监控界面实时显示、历史数据可追溯。

六、项目痛点、应用效果及实施前后对比

（一）项目核心痛点

协议壁垒严重：西门子 PLC（Profinet）与汇川伺服（EtherNet/IP）总线协议不兼容，无法直接通讯，拧紧机无法纳入 PLC统一管控，只能手动操作，自动化程度极低；

控制精度不足：无闭环通讯链路，扭矩控制依赖人工设定与设备本地控制，力矩误差达 ±3%~±5%，发动机螺栓装配质量不稳定，存在安全隐患；

实时性不达标：原有手动控制与临时通讯方案，响应延时达 50ms以上，无法满足总装线 2ms高实时性要求，生产节拍慢，效率低下；

数据缺失无法追溯：无数据采集器与工业物联网对接能力，拧紧扭矩、生产状态等数据无法采集上传，质量无法追溯，不符合汽车行业智能化生产标准；

现场环境适配差：原有通讯模块抗干扰能力弱，车间电磁干扰、振动易导致通讯中断，设备故障率高，运维难度大、成本高。

（二）应用效果

彻底打破协议壁垒：通过 TX181协议转换网关，实现 Profinet与 EtherNet/IP无缝对接，PLC与汇川伺服稳定通讯，工业自动化管控覆盖率达 100%；

精度全面达标：拧紧力矩误差稳定控制在＜±1%范围内，远超项目要求，发动机装配质量显著提升，螺栓拧紧合格率从 92%提升至 99.9%；

实时性满足高标准：通讯周期稳定 2ms，指令响应延时＜1ms，生产节拍提升 40%，单工位拧紧时间从 12s缩短至 7s，总装线产能大幅提升；

数据全采集可追溯：网关作为数据采集器，实现全流程数据采集与工业物联网上传，生产数据、质量数据、设备数据 100%可追溯，满足汽车行业 IATF16949质量体系要求；

稳定可靠易运维：网关工业级设计，抗干扰能力强，系统连续运行无故障时长提升至 3000小时以上，故障率降低 90%，运维成本减少 60%；

智能化升级落地：构建 “控制 —采集 —监控 —追溯”闭环体系，实现工业自动化与工业物联网深度融合，为车间数字化、智能化升级奠定基础。

（三）实施前后效果对比

对比维度	实施前状态	实施后效果	提升幅度
协议兼容性	Profinet与 EtherNet/IP不兼容，无法通讯	双向协议转换，无缝互联互通	100%
拧紧力矩精度	误差 ±3%~±5%，质量不稳定	误差＜±1%，高精度稳定控制	60%~80%
通讯实时性	响应延时 50ms以上，节拍慢	周期 2ms，延时＜1ms	95%以上
生产效率	单工位 12s，合格率 92%	单工位 7s，合格率 99.9%	效率 40%，合格率 7.9%
数据采集	无采集能力，数据缺失	全量采集，工业物联网上传	100%
系统稳定性	故障率高，常通讯中断	连续稳定运行，故障率低	90%
运维成本	维护频繁，成本高	运维简单，成本低	60%

七、总结

本项目依托塔讯 TX181-RE-RE-PNS/EIM工业网关，成功解决了发动机总装线中西门子 PLC与汇川伺服驱动器的总线协议兼容难题，通过专业协议转换、高速数据传输与数据采集器功能，构建了一套集高精度控制、实时通讯、数据采集、智能管控于一体的工业自动化与工业物联网解决方案。

项目实施后，不仅彻底打破了跨品牌设备的通讯壁垒，实现了拧紧机 ±1%以内的超高扭矩控制精度与 2ms级实时响应，更全面满足了汽车制造行业对生产质量、效率、数据追溯的严苛要求，为总装线的数字化转型与智能化升级提供了核心支撑。

实践证明，工业网关作为工业物联网的核心枢纽与协议转换的关键设备，在工业自动化场景中具备不可替代的价值。塔讯 TX181系列智能网关凭借强大的性能、稳定的可靠性与便捷的配置性，能够高效解决不同总线协议设备的互联互通问题，助力制造企业打破信息孤岛、实现设备协同与数据贯通，是推动工业自动化与工业物联网深度融合、实现产业智能化升级的理想选择。该方案可广泛复制应用于汽车制造、装备制造、电子半导体等高精度装配与运动控制场景，具备极高的工程推广价值。
