译马当先：CC-Link IE转CANopen为步科伺服架桥，三菱系统秒懂异构总线

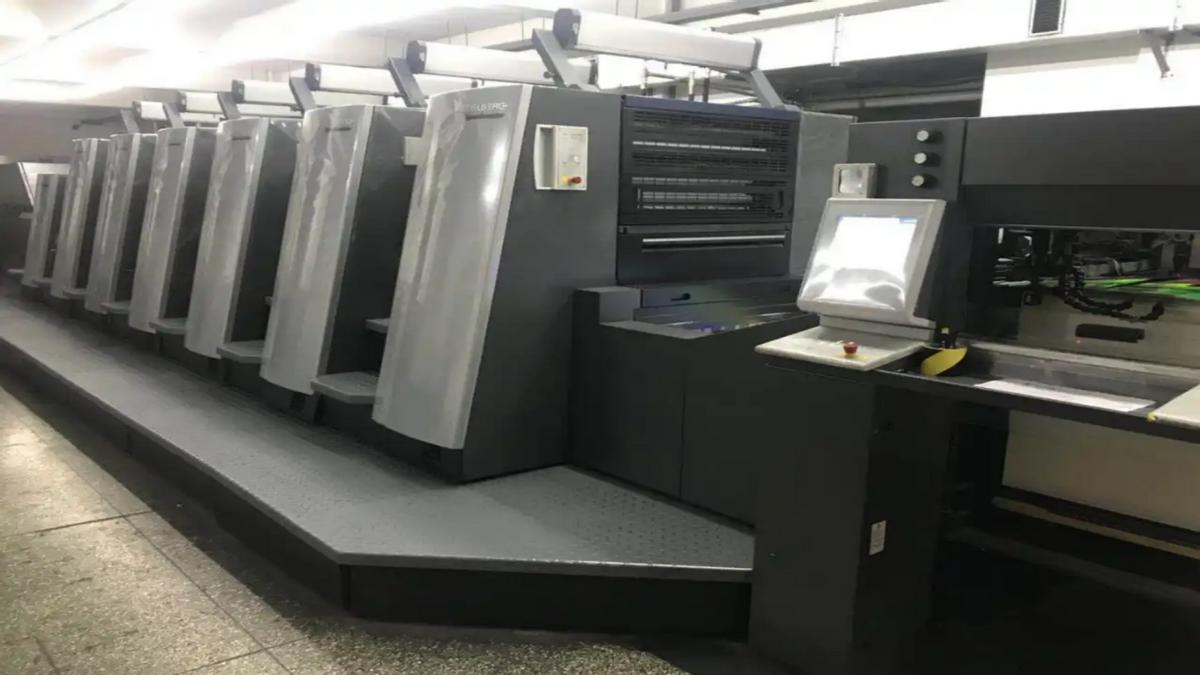

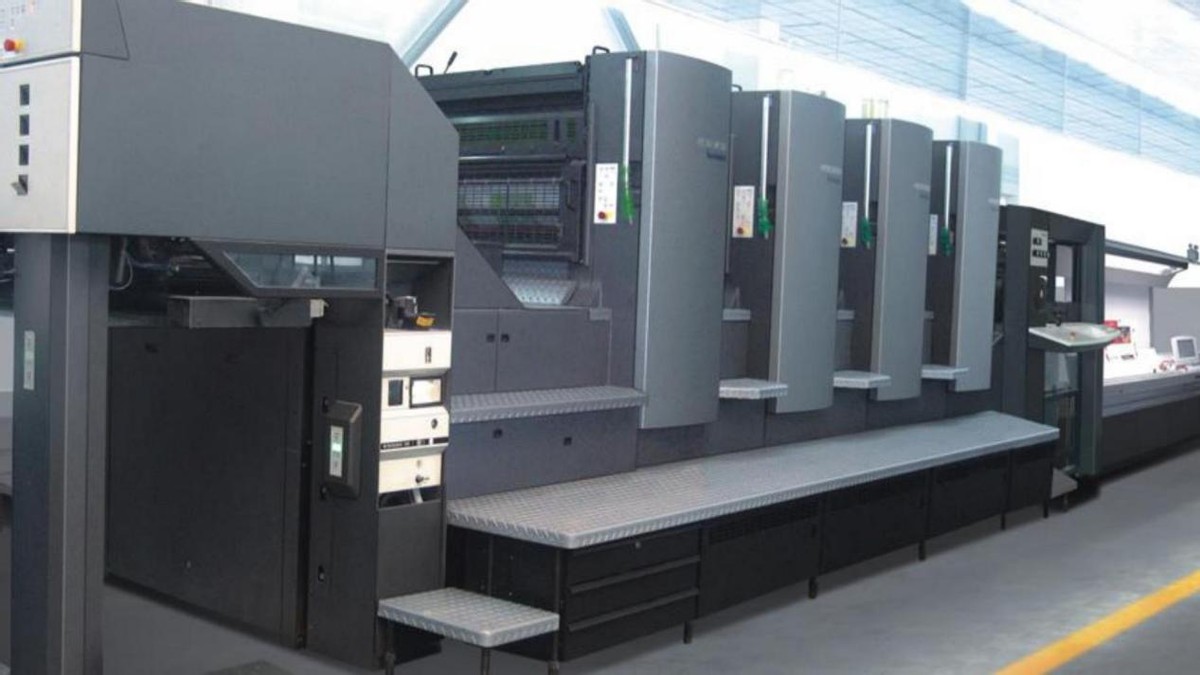

在印刷包装产线中，三菱PLC常作为主控单元，而步科伺服驱动器多采用CANopen协议。两者协议异构，无法直接通信。疆鸿智能JH-COP-CCLKIE网关充当“实时翻译桥梁”，左侧以CC-Link IE工业以太网接入三菱PLC，右侧转换为CANopen总线控制伺服驱动器。

案例：某软包装印刷机横切单元改造前，PLC需通过模拟量给定速度并读取编码器反馈，响应滞后致切刀位置偏差±2mm。引入网关后，PLC周期性发送目标位置与速度，网关解析并封装为CANopen PDO报文，同时将伺服实际位置映射至PLC缓存区。闭环调整周期从80ms缩至10ms。

实施要点：

1. 硬件连接：网关CC-Link IE端口接PLC内置以太网口，CANopen端口接伺服通信卡，终端电阻需按规接入。

2. 对象字典映射：在网关配置工具中，将PLC内部软元件（如D1000）关联至伺服6060h（控制字）与607Ah（目标位置）。

3. 网络组态：在GX Works2中识别网关为远程设备站，分配站号及32字输入/输出缓冲区。

网关电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

前后对比：人工辅助换产时，原系统需停线修改PLC模拟量输出；现仅需在触摸屏修改CANopen的PDO参数，切刀定位精度提升至±0.3mm，废品率下降12%。

总结：该网关的核心价值在于解决三菱封闭工业网络与第三方设备间的“方言障碍”，无需修改PLC与伺服原生协议，即实现周期性同步控制。对于多品牌混用的包装产线，选择支持对象字典自动映射的协议转换器，可大幅降低集成复杂度与响应延迟。
