深入解析RK3576平台U-Boot下ADC驱动实现｜从架构到实战

在嵌入式开发中，ADC（模拟数字转换器）堪称“模拟世界与数字世界的桥梁”——电池电压检测、温度采集、按键识别，几乎所有需要感知物理量的场景都离不开它。

今天我们就聚焦RK3576平台，从驱动架构、核心代码、实战使用三个维度，彻底讲透U-Boot下ADC驱动的实现逻辑，无论是调试ADC功能，还是定制化开发，看完这篇都能落地！

一、先搞懂：RK3576 ADC驱动的整体架构

RK3576的ADC驱动基于U-Boot的Driver Model（DM）框架设计，核心是“通用框架+芯片专属驱动”的分层思路，既保证了接口统一，又适配了硬件特性。

1.1核心文件结构

整个驱动的代码都集中在u-boot/drivers/adc/目录下，关键文件就这几个：

u-boot/drivers/adc/├── adc-uclass.c     # ADC通用框架（提供统一API，上层调用不用管底层差异）├── rockchip-saradc-v2.c # RK3576专属驱动（新版SARADC v2，重点分析这个）├── rockchip-saradc.c  # 旧版驱动（适配老芯片，RK3576不用）├── Kconfig       # 驱动编译配置└── Makefile       # 编译规则

1.2核心分层逻辑

•上层：ADC通用框架（adc-uclass.c）提供标准化API（比如启动转换、读取数据），开发者只用调用这些接口，不用关心底层硬件；

•下层：rockchip-saradc-v2.c处理RK3576 ADC的硬件细节（寄存器操作、时钟/复位配置、时序控制）。

二、核心代码拆解：读懂驱动的“底层逻辑”

想要定制ADC驱动，核心是搞懂3个关键部分：寄存器定义、驱动初始化、转换与数据读取。

2.1先认识：新版SARADC v2的寄存器

RK3576的SARADC v2寄存器结构更完善，覆盖了转换控制、时序配置、中断、数据存储等全流程，核心寄存器如下（挑关键的讲）：

structrockchip_saradc_regs {  u32 conv_con;   // 转换控制（启动转换、选择通道、模式）  u32 t_pd_soc;   // 上电延时（配置ADC上电后的稳定时间）  u32 t_das_soc;   // 数据采集时间（决定采样精度）  u32 end_int_en;  // 转换结束中断使能（判断转换是否完成）  u32 status;    // ADC状态寄存器  u32 data0-15;   // 16通道数据寄存器（转换结果存在这里）};

2.2驱动初始化：probe函数

驱动加载时首先执行probe函数，核心是完成“时钟+复位”的初始化，为ADC工作做准备：

staticintrockchip_saradc_probe(structudevice *dev){ structrockchip_saradc_priv *priv = dev_get_priv(dev); structclk clk; intret; // 1. 获取复位控制（后续复位ADC用）  ret = reset_get_by_name(dev,"saradc-apb", &priv->rst); // 2. 获取并配置时钟（设置ADC工作时钟频率）  ret = clk_get_by_index(dev,0, &clk);  ret = clk_set_rate(&clk, priv->data->clk_rate); // 3. 等待PLL稳定（硬件要求，避免时钟不稳导致采样错误）  mdelay(5);  priv->active_channel =-1;// 初始化当前激活通道为-1（无激活） return0;}

核心逻辑：ADC工作前必须先配置时钟（保证时序稳定），获取复位控制（后续启动转换前复位ADC）。

2.3启动通道转换：开始采样

想要读取某个通道的ADC值，第一步是启动该通道的转换，核心函数rockchip_saradc_start_channel：

static int rockchip_saradc_start_channel(struct udevice *dev, int channel){  struct rockchip_saradc_priv *priv = dev_get_priv(dev);  intval; // 1. 检查通道是否有效（RK3576最多支持8个通道） if(channel < 0 || channel >= priv->data->num_channels) {    pr_err("Requested channel is invalid!");   return-EINVAL;  } // 2. 复位ADC（保证每次转换的初始状态一致）  reset_assert(&priv->rst);  udelay(10);  reset_deassert(&priv->rst); // 3. 配置时序参数（上电延时、数据采集时间）  writel(0x20, &priv->regs->t_pd_soc);  writel(0xc, &priv->regs->t_das_soc); // 4. 使能转换结束中断（方便判断转换完成） val= SARADC2_EN_END_INT << 16 | SARADC2_EN_END_INT;    writel(val, &priv->regs->end_int_en); // 5. 启动单次转换（选择通道+单次模式+启动） val= SARADC2_START | SARADC2_SINGLE_MODE | channel;  writel(val<< 16 | val, &priv->regs->conv_con);  udelay(100);  priv->active_channel = channel;// 标记当前激活通道 return0;}

核心逻辑：先复位清状态→配置时序（保证采样精度）→使能中断→启动单次转换，每一步都是为了让ADC稳定输出数据。

2.4读取转换数据：拿到最终值

启动转换后，通过rockchip_saradc_channel_data读取数据，核心是“等中断+读寄存器+清标志”：

staticintrockchip_saradc_channel_data(structudevice *dev,intchannel,                   unsignedint*data){ structrockchip_saradc_priv*priv =dev_get_priv(dev);  u32 status; // 1. 检查通道是否匹配（只能读当前激活的通道） if(channel != priv->active_channel) {   pr_err("Requested channel is not active!");   return-EINVAL;  } // 2. 等待转换完成（超时则返回错误） if(readl_poll_timeout(&priv->regs->end_int_st, status,             status & SARADC2_EN_END_INT, SARADC_TIMEOUT)) {   pr_err("Wait for end conversion interrupt status timeout!n");   return-ETIMEDOUT;  } // 3. 清除中断标志（避免影响下一次转换） writel(0x1, &priv->regs->end_int_st); // 4. 读取数据并应用掩码（RK3576是12位精度，掩码过滤无效位）  *data =readl(&priv->regs->data0 + priv->active_channel);  *data &= uc_pdata->data_mask; return0;}

三、一张图看懂：ADC完整工作流程

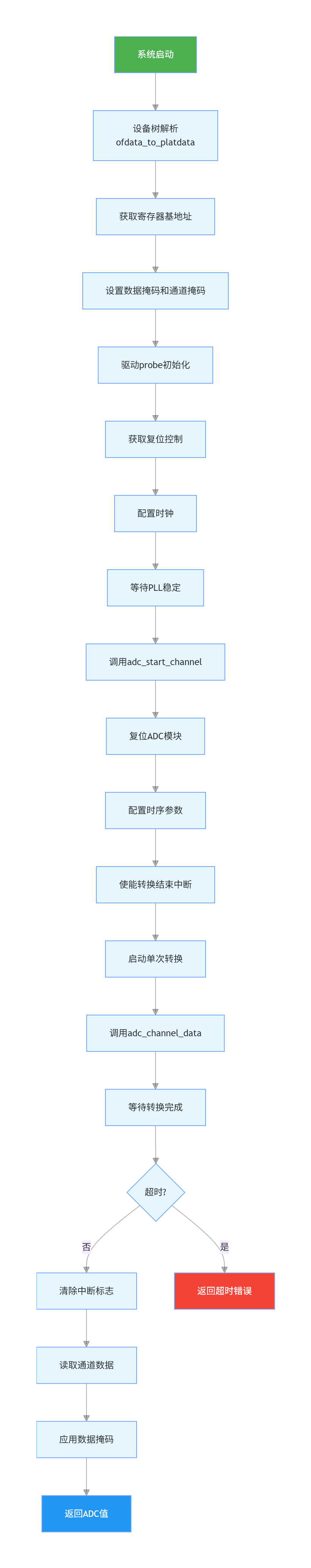

把上面的代码逻辑串起来，RK3576 ADC的工作流程可以总结为这张图，一目了然：

四、设备树配置：硬件参数的“入口”

RK3576的ADC硬件参数都定义在设备树arch/arm/dts/rk3576.dtsi里，核心配置如下，改参数不用动驱动，改设备树即可：

saradc: adc@2ae00000{  compatible ="rockchip,rk3576-saradc","rockchip,rk3588-saradc";  reg = <0x0 0x2ae00000 0x0 0x10000>;//寄存器基地址  interrupts = ;//中断号 #io-channel-cells = <1>;  clocks = <&cru CLK_SARADC>, <&cru PCLK_SARADC>;//时钟源  clock-names ="saradc","apb_pclk";  resets = <&cru SRST_P_SARADC>;//复位控制 reset-names ="saradc-apb";  status ="disabled";//默认禁用，启用改"okay"};

关键参数解读：

•compatible：驱动匹配标识（RK3576复用RK3588的驱动）；

•reg：ADC寄存器的物理基地址，驱动通过这个地址操作硬件；

•clocks：ADC的工作时钟和APB时钟，决定采样速率；

•resets：复位控制器，驱动通过它复位ADC模块。

五、实战：U-Boot中如何读取ADC值

驱动最终是为了用，U-Boot提供了通用API，几行代码就能读取ADC值，还能转换成实际电压：

unsignedintadc_value;intret;//读取通道0的ADC值（设备名对应设备树里的saradc@2ae00000）ret = adc_channel_single_shot("saradc@2ae00000",0, &adc_value);if(ret) { printf("ADC read failed:%dn", ret);}else{ printf("ADC value:%dn", adc_value); //转换为电压（12位精度，参考电压1.8V → 1LSB =1.8V/4095≈0.439mV） intvoltage = (adc_value *1800) /4095; printf("Voltage:%dmVn", voltage);}

六、新旧版本对比：为什么RK3576用v2版驱动？

RK3576弃用旧版rockchip-saradc.c，改用rockchip-saradc-v2.c，核心是v2版功能更强大：

特性	旧版(rockchip-saradc.c)	新版(rockchip-saradc-v2.c)
通道数	最多6个	最多8个
精度	10/12位	12位（固定，精度更高）
中断支持	基本（仅转换结束）	完整（高低阈值、中阈值等）
复位控制	无	有（每次转换复位，稳定性更高）
支持芯片	RK3066/RK3399等老芯片	RK3562/RK3576/RK3588等新芯片

七、总结

RK3576的ADC驱动设计，完美体现了U-Boot DM框架的核心思想：分层解耦。

•通用框架层：屏蔽硬件差异，提供统一API，上层应用不用改；

•硬件驱动层：专注处理RK3576的硬件细节（寄存器、时钟、复位），适配新芯片只需改这层；

这种设计不仅让代码易维护、易扩展，也给我们开发带来启示：嵌入式驱动开发，优先复用框架，聚焦硬件差异即可。

如果你的项目中需要调试RK3576的ADC功能，比如电池检测、温度采集，不妨从这篇文章的思路入手——先看架构，再拆代码，最后结合设备树和实战示例，问题往往能迎刃而解。
