深度解析 RK 平台 U-Boot 环境变量（env）：原理、配置与实战

环境变量（env）是U-Boot的核心配置机制，无需重新编译即可灵活调整启动参数。在Rockchip（RK）平台上，环境变量不仅继承了U-Boot的通用特性，还针对RK芯片架构做了大量定制化设计。本文将从通用概念、RK平台特殊处理、工作流程、调试方法等维度，全面拆解RK平台环境变量的底层逻辑与实操技巧。

一、环境变量的通用概念

1.1什么是环境变量？

环境变量是U-Boot中以“键值对”形式存储的配置信息，示例如下：

bootdelay=3bootcmd=mmc dev0; fatload mmc00x40400000 Image; booti0x40400000

这些变量在U-Boot启动时加载，直接控制启动流程、设备信息、内存布局等核心配置。

1.2环境变量的存储结构

环境变量在存储介质上的结构定义于include/environment.h，核心结构如下：

typedefstructenvironment_s{ uint32_t  crc;    /* CRC32校验 */#ifdefCONFIG_SYS_REDUNDAND_ENVIRONMENT unsignedcharflags;  /* 冗余标志 */#endif unsignedchardata[ENV_SIZE];/* 实际数据 */}env_t;

数据区存储规则：

•以结尾的字符串列表，格式为name=value；

•整个列表以双结束。

1.3环境变量的存储位置

U-Boot支持多类存储介质，RK平台常用的有：

•MMC/eMMC（最主流）；

•SPI Flash（SPI NOR/NAND）；

•NAND Flash（大容量存储）；

•FAT文件系统（以文件形式存储）；

•NOWHERE（仅内存运行，不持久化）。

二、RK平台的特殊处理

2.1架构专属配置

RK平台在u-boot/env/Kconfig中设有专属配置段，定义环境变量的核心参数：

ifARCH_ROCKCHIPconfig ENV_OFFSET  hex"Environment offset" default0x3f8000/* 默认偏移地址 */config ENV_SIZE  hex"Environment size" default0x8000 /* 32KB大小 */ifENVF  config ENV_OFFSET_REDUND  config ENV_NAND_OFFSET  config ENV_NOR_OFFSET  ...endifendif

2.2分区布局规范

RK平台默认分区布局定义于include/configs/rockchip-common.h，核心片段如下：

#define PARTS_RKIMG  "uuid_disk=${uuid_gpt_disk};" "name=uboot,start=8MB,size=4MB,uuid=${uuid_gpt_loader2};" "name=trust,size=4M,uuid=${uuid_gpt_atf};" "name=misc,size=4MB,uuid=${uuid_gpt_misc};" "name=resource,size=16MB,uuid=${uuid_gpt_resource};" "name=kernel,size=32M,uuid=${uuid_gpt_kernel};" "name=boot,size=32M,bootable,uuid=${uuid_gpt_boot};"  ...

关键结论：环境变量通常存储在uboot分区的0x3f8000偏移位置（4MB - 32KB）。

2.3 RK3576内存布局定制

针对RK3576芯片，include/configs/rk3576_common.h定义了内存布局相关环境变量：

#defineENV_MEM_LAYOUT_SETTINGS "scriptaddr=0x40500000" "pxefile_addr_r=0x40600000" "fdt_addr_r=0x48300000" "kernel_addr_r=0x40400000" "kernel_addr_c=0x45480000" "ramdisk_addr_r=0x4a200000"

2.4启动设备自动检测

RK平台内置智能启动设备检测逻辑，自动识别启动介质：

#defineRKIMG_DET_BOOTDEV  "rkimg_bootdev=" "if mmc dev 1 && rkimgtest mmc 1; then "   "setenv devtype mmc; setenv devnum 1; echo Boot from SDcard;" "elif mmc dev 0; then "   "setenv devtype mmc; setenv devnum 0;" "elif mtd_blk dev 0; then "   "setenv devtype mtd; setenv devnum 0;" "elif rknand dev 0; then "   "setenv devtype rknand; setenv devnum 0;" "elif rksfc dev 0; then "   "setenv devtype spinand; setenv devnum 0;" "elif rksfc dev 1; then "   "setenv devtype spinor; setenv devnum 1;" "else;"   "setenv devtype ramdisk; setenv devnum 0;" "fi; "

2.5多启动方式支持

RK平台支持Android、Fit、RKP、Distro等多种启动方式：

#define RKIMG_BOOTCOMMAND  "boot_android${devtype}${devnum};" "boot_fit;" "bootrkp;" "run distro_bootcmd;"

三、环境变量的工作流程

3.1整体流程

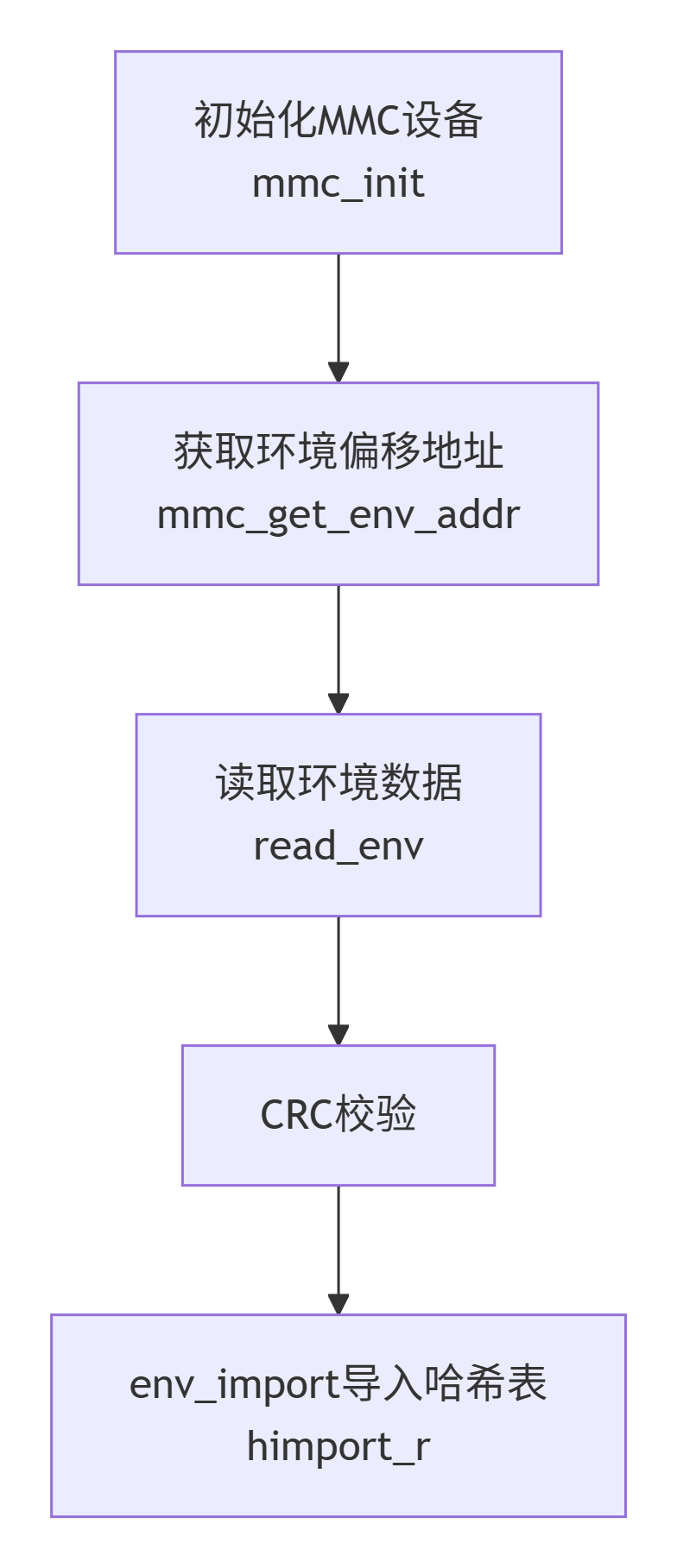

3.2 MMC存储详细流程

RK平台最常用的MMC存储流程如下：

3.3核心代码路径

初始化核心逻辑（env/env.c）：

intenv_init(void){ structenv_driver *drv = env_driver_lookup_default(); intret = -ENOENT;
 if(!drv)   return-ENODEV; if(drv->init)    ret = drv->init(); if(ret == -ENOENT) {   // 使用默认环境    gd->env_addr = (ulong)&default_environment[0];    gd->env_valid = ENV_VALID;   return0;  } returnret;}

环境驱动查找逻辑：

staticstructenv_driver*env_driver_lookup(enumenv_location loc) { structenv_driver*drv; constintn_ents =ll_entry_count(structenv_driver, env_driver); structenv_driver*entry;
  drv =ll_entry_start(structenv_driver, env_driver); for(entry = drv; entry != drv + n_ents; entry++) {   if(loc == entry->location)     returnentry;  } returnNULL;}

四、环境变量的使用与调试

4.1常用命令

功能	命令示例
查看所有环境变量	printenv/env
查看特定变量	printenv bootcmd
设置环境变量	setenv bootcmd "mmc dev 0; fatload mmc 0 0x40400000 Image; booti 0x40400000"
保存环境变量	saveenv
删除环境变量	setenv bootcmd
恢复默认环境	env default -a

4.2调试技巧

1.启用调试日志：编译时开启Kconfig调试选项，或在源码中添加printf输出；

2.检查环境有效性：

if(gd->env_valid == ENV_INVALID) { printf("使用默认环境n");}

3.手动读取环境数据：

# 从MMC读取环境数据到内存0x40500000mmcread0x405000000x3f80000x10# 查看内存数据md0x40500000

4.CRC校验验证：环境数据前4字节为CRC32值，可手动计算验证。

4.3常见问题排查

问题现象	可能原因	解决方法
保存环境变量后重启丢失	1. saveenv执行失败 2.存储介质故障 3.偏移地址配置错误	1.检查saveenv输出日志 2.验证CONFIG_ENV_OFFSET配置 3.测试存储介质读写功能
启动提示bad CRC	1.环境数据损坏 2.首次启动无环境数据	执行env default -a恢复默认环境
环境变量过大无法保存	变量数量/长度超出ENV_SIZE限制	1.清理无用变量 2.增大CONFIG_ENV_SIZE配置

4.4关键配置选项

配置项	作用	默认值（RK平台）
CONFIG_ENV_IS_IN_MMC	启用MMC存储环境变量	开启
CONFIG_ENV_OFFSET	环境变量存储偏移	0x3f8000
CONFIG_ENV_SIZE	环境变量存储空间大小	0x8000（32KB）
CONFIG_SYS_MMC_ENV_DEV	指定MMC设备号	根据硬件配置
CONFIG_ENV_OFFSET_REDUND	冗余环境备份偏移	可选配置

五、RK专属：ENVF环境片段机制

ENVF（Environment Fragment）是RK平台特有的环境变量增强机制，允许将环境变量存储在专用分区，实现动态覆盖与合并。

5.1核心配置

config ENVF bool"Environment fragment is store in envf partition"  dependsonENV_IS_NOWHEREconfig ENVF_LIST string"Specific environments white list of env fragment" default"blkdevparts mtdparts sys_bootargs app reserved"

5.2典型使用场景

•动态配置分区信息；

•存储产品定制化参数；

•跨固件版本共享核心配置。

六、实战案例：RK3576自定义环境变量

6.1修改默认环境（编译期）

在板级配置文件include/configs/rk3576_common.h中添加自定义变量：

#define CONFIG_EXTRA_ENV_SETTINGS  ENV_MEM_LAYOUT_SETTINGS "partitions="PARTS_RKIMG  ROCKCHIP_DEVICE_SETTINGS  RKIMG_DET_BOOTDEV  BOOTENV "my_custom_var=hello_rk3576" "bootargs_append=console=ttyS2,1500000n8"

6.2运行时修改（命令行）

# 设置自定义启动参数setenvbootargs console=ttyS2,1500000n8 root=/dev/mmcblk0p7 rootwait rw# 保存配置saveenv# 重启生效reset

七、总结

RK平台的U-Boot环境变量机制，在通用U-Boot基础上做了三大核心增强：

1.多介质适配：完美支持MMC、SPI、NAND等主流存储；

2.智能启动：自动检测启动设备，适配多场景启动需求；

3.灵活扩展：通过ENVF机制实现环境变量动态管理。

掌握上述知识点，既能快速定位环境变量相关问题，也能根据项目需求灵活定制启动配置，充分发挥RK平台的硬件特性。

参考文件

•u-boot/env/env.c：核心环境管理逻辑；

•u-boot/env/mmc.c：MMC存储实现；

•u-boot/include/environment.h：环境数据结构定义；

•u-boot/include/configs/rockchip-common.h：RK通用配置；

•u-boot/include/configs/rk3576_common.h：RK3576专属配置；

•u-boot/env/Kconfig：环境变量配置选项。
