在嵌入式开发中，ADC（模数转换）是连接模拟世界与数字系统的关键桥梁，而U-Boot作为嵌入式领域的经典引导程序，其ADC子系统的设计堪称分层架构与通用化设计的典范。本文将从架构、流程、数据流到实战开发，全方位拆解U-Boot ADC Uclass的设计精髓，帮你吃透这一核心子系统。

一、架构概览：三层架构，职责分明

U-Boot的ADC子系统基于DM（Driver Model）驱动模型构建，采用清晰的三层架构，让不同层级各司其职：

•应用层：开发者只需调用标准化API（如adc_channel_single_shot），无需关注底层硬件细节；

•Uclass层（核心）：封装统一接口、通道合法性检查、电源管理、超时处理等通用逻辑，是整个子系统的“中枢”；

•驱动层：针对不同硬件（如瑞芯微saradc）实现寄存器操作、硬件初始化等专属逻辑；

•硬件层：ADC外设的物理寄存器与模拟采样电路。

核心数据结构：撑起整个子系统的骨架

1.平台数据结构adc_uclass_platdata

存储ADC的核心配置信息，包括数据格式、精度掩码、超时时间、电源信息等，是Uclass层与驱动层交互的关键：

structadc_uclass_platdata{ intdata_format;          // 数据格式（BIN/2S补码） unsignedintdata_mask;      // 数据掩码（决定ADC精度） unsignedintdata_timeout_us;   // 单通道超时时间 unsignedintmultidata_timeout_us; // 多通道超时时间 unsignedintchannel_mask;     // 可用通道掩码 structudevice*vdd_supply;    // VDD电源调节器 // 省略部分字段...};

2.驱动操作接口adc_ops

定义驱动层需实现的核心回调函数，是Uclass层与驱动层的“契约”：

structadc_ops { int(*start_channel)(structudevice *dev,intchannel); int(*start_channels)(structudevice *dev,unsignedintchannel_mask); int(*channel_data)(structudevice *dev,intchannel,unsignedint*data); // 省略部分接口...};

二、核心流程：从初始化到单次采样的完整链路

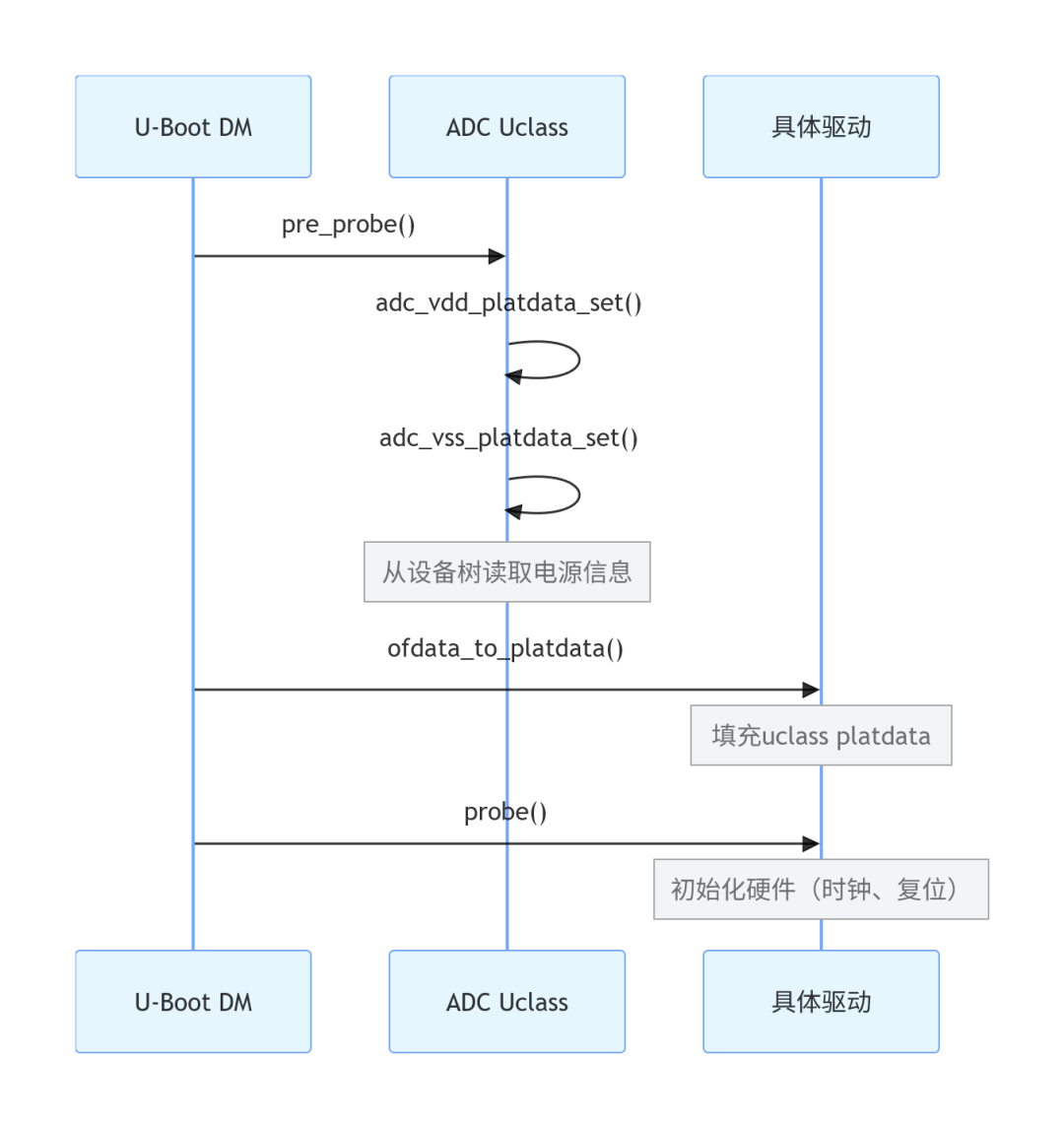

1.初始化流程：设备树到硬件就绪

ADC设备的初始化围绕设备树解析展开，核心是平台数据的填充与硬件初始化：

2.单次采样：最常用的核心流程

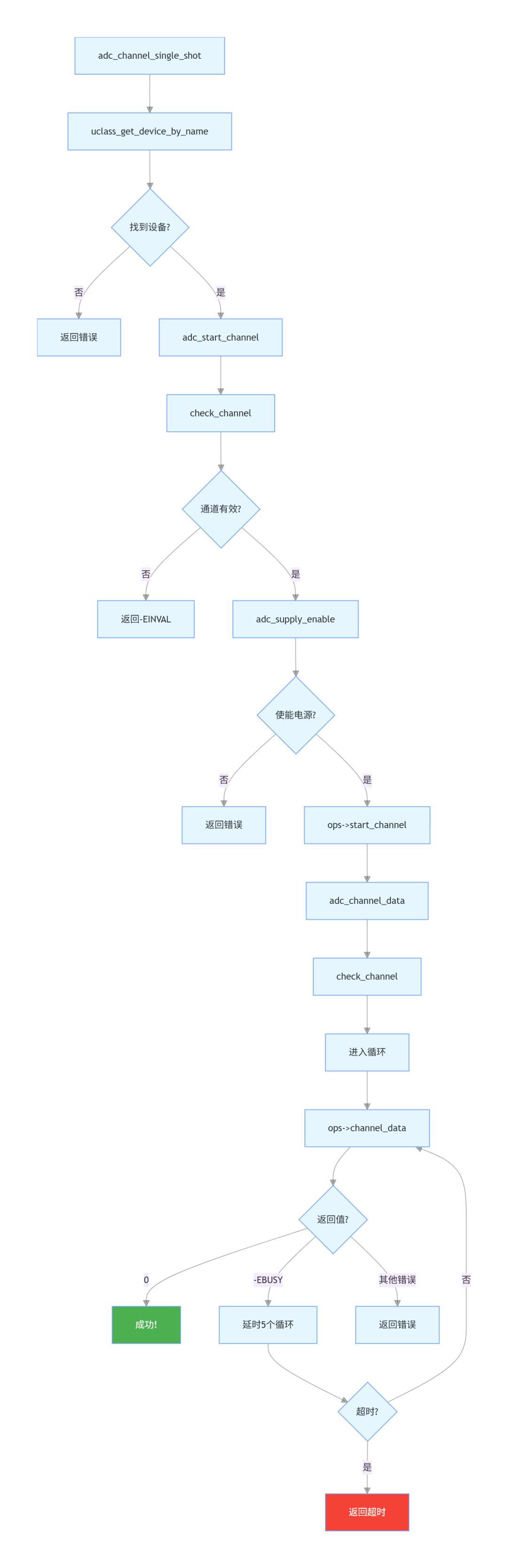

adc_channel_single_shot是最常用的ADC采样API，其完整流程堪称“通用化设计”的典范：

关键设计亮点：超时与轮询的通用化

adc_channel_data函数实现了“驱动层返回状态+ Uclass层处理轮询/超时”的解耦设计，让所有驱动复用同一套逻辑：

intadc_channel_data(structudevice *dev,intchannel,unsignedint*data){ structadc_uclass_platdata*uc_pdata =dev_get_uclass_platdata(dev); conststructadc_ops*ops =dev_get_driver_ops(dev); unsignedinttimeout_us = uc_pdata->data_timeout_us; intret; // 通道合法性检查  ret =check_channel(dev, channel, CHECK_NUMBER, __func__); if(ret)   returnret; // 轮询读取：驱动只需返回-EBUSY表示硬件忙 do{    ret = ops->channel_data(dev, channel, data);   if(!ret || ret != -EBUSY)     break;   sdelay(5);// 短延时，非udelay  }while(timeout_us--); returnret;}

三、数据流：从模拟信号到电压值的完整转换

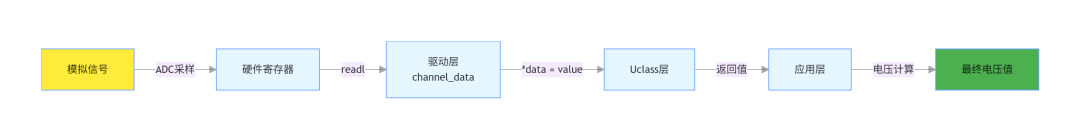

ADC的核心是“模拟信号→数字值→电压值”的转换，其数据流路径清晰且通用：

实战：从原始值到电压的计算

拿到ADC原始值后，需结合参考电压计算实际电压（以12位ADC为例）：

unsignedintadc_value;intvdd_uv, ret;//1. 读取ADC原始值ret = adc_channel_single_shot("saradc@2ae00000",0, &adc_value);if(ret) { printf("ADC读取失败:%dn", ret); return;}//2. 获取参考电压（如1.8V）ret = adc_vdd_value(dev, &vdd_uv);//3. 转换为电压（12位ADC最大值4095）intvoltage_uv = ((u64)adc_value * vdd_uv) /4095;printf("电压值：%duV（%dmV）n", voltage_uv, voltage_uv /1000);

注意：需用64位运算防止乘法溢出，避免精度损失！

四、多通道采样：优雅的降级策略

U-Boot ADC子系统对多通道采样做了人性化设计：优先使用硬件多通道（高效），若硬件不支持则自动降级为单通道逐个采样（兼容），且对上层应用完全透明：

intadc_channels_single_shot(constchar*name,unsignedintchannel_mask,              structadc_channel *channels){ structudevice*dev; intret;  ret =uclass_get_device_by_name(UCLASS_ADC, name, &dev); if(ret)   returnret; // 策略1：尝试硬件多通道  ret =adc_start_channels(dev, channel_mask); if(ret)   gototry_manual;  ret =adc_channels_data(dev, channel_mask, channels); if(ret)   returnret; return0;try_manual: // 策略2：降级为单通道逐个采样 if(ret != -ENOSYS)   returnret; return_adc_channels_single_shot(dev, channel_mask, channels);}

五、开发者实战指南：避坑+最佳实践

1.驱动开发：聚焦硬件，别重复造轮子

•channel_data只需返回状态：硬件忙返回-EBUSY，就绪则返回原始值，超时/轮询交给Uclass层；

•必须填充uclass_platdata：尤其是data_mask（精度）、channel_mask（有效通道）、data_timeout_us（超时时间）；

•示例：正确的驱动层channel_data实现

staticintgood_channel_data(structudevice *dev,intchannel,unsignedint*data){ structrockchip_saradc_regs*regs = priv->regs; // 仅检查硬件状态，不做循环/延时 if(!(readl(®s->status) & DATA_READY))   return-EBUSY;  *data =readl(®s->data); return0;}

2.应用开发：细节决定成败

•设备名称要匹配：需与设备树中ADC节点的名称一致（如saradc@2ae00000）；

•电压计算防溢出：优先用u64类型做乘法，再做除法；

•区分sdelay和udelay：sdelay是循环延时，非微秒级延时，精准延时需用udelay。

3.设备树配置：电源与通道

adc@2ae00000 {  compatible ="rockchip,saradc-v2";  reg = <0x2ae00000 0x100>; // 电源配置  vdd-supply = <&adc_vdd_reg>;  vdd-microvolts = <1800000>;// 1.8V参考电压 // 有效通道（0-3）  channel_mask = <0x0F>;};

六、Uclass设计的核心思想：通用化与解耦

U-Boot ADC Uclass的设计堪称嵌入式驱动设计的典范，核心思想可总结为：

设计模式	实现方式	核心优势
统一接口	adc_ops抽象层	多平台/多硬件兼容，上层API统一
策略分离	Uclass处理超时/轮询/电源	驱动层聚焦硬件，减少重复代码
优雅降级	多通道→单通道自动切换	最大化兼容性，对上层透明
可选功能	CONFIG_ADC_REQ_REGULATOR	按需开启电源管理，灵活配置
前置检查	check_channel通道校验	提前发现错误，避免硬件异常
