基于以太网通讯的欧姆龙CP系列PLC与西门子触摸屏集成方案在汽车行业中的应用研究

一、项目概况与核心痛点

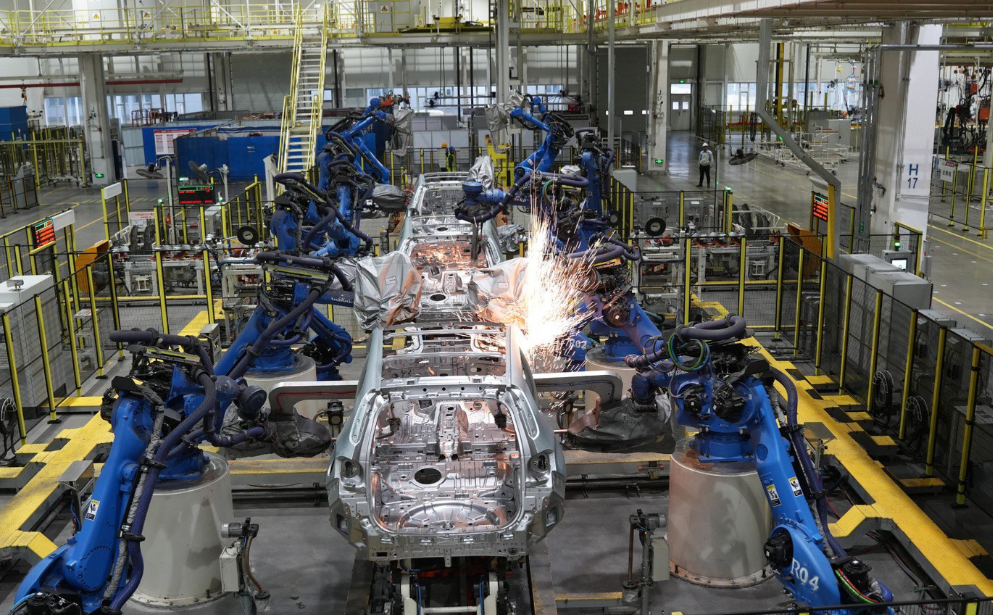

该项目为某汽车零部件生产企业车间智能化升级项目，车间主要生产汽车冲压件、焊接组件等核心零部件，涵盖冲压生产线、机器人焊接工位、装配流水线3大生产环节，部署冲压设备、焊接机器人、智能输送线及位置、压力传感器20余台，核心控制设备采用欧姆龙CP1L系列PLC。该PLC集成RS-232/RS-485串口，默认采用欧姆龙专属Hostlink协议，负责采集生产设备运行参数、零部件加工精度、生产节拍等数据，执行设备启停、参数调节、故障停机等指令，实现零部件生产全流程的精准管控，契合汽车零部件“高精度、高效率”的生产需求。项目核心需求：实现PLC与3个触摸屏、1个上位机的双向稳定通讯，3个触摸屏分别部署于冲压区、焊接区、装配区，供现场操作工调控设备、查看运行状态及加工参数；1台上位机部署于车间中控室，实现全车间生产系统的全局监控、数据统计与远程运维，支撑智能化生产管控。

项目实施前，核心痛点集中在通讯层面，严重制约智能化生产落地：一是协议不兼容致通讯失效，欧姆龙CP1L系列PLC采用Hostlink协议，3个触摸屏采用Modbus协议、上位机TCP/IP协议，三者协议不互通，形成“通讯孤岛”，无法实现数据交互与指令传输，这是欧姆龙CP1L系列PLC在汽车零部件生产领域应用的常见局限；二是多终端协同管控失灵，直接连接设备易出现指令延迟、数据错乱，只能依靠人工每1小时巡检一次，手动操作设备、记录生产数据，不仅工作量大，还易因人为误操作导致零部件加工偏差、设备故障，且故障响应滞后，如焊接机器人精度异常、冲压设备卡顿无法及时发现，影响生产效率与产品合格率；三是汽车零部件车间设备密集、生产线布局紧凑，传统有线布线复杂、施工难度大，易受设备震动、焊接电磁干扰导致线路损坏，故障排查繁琐，不符合车间“高效、便捷、安全”的生产需求。

二、设备选型与实施过程

针对汽车零部件生产的通讯痛点、多终端管控需求及车间复杂工况，经多方调研对比，最终选型远创智控YC8000-CP/CJ-S无线以太网模块。该模块专为欧姆龙CP1L/CJ系列PLC设计，工业级防尘、抗电磁干扰、抗震动材质，可适配车间焊接电磁干扰、设备震动的复杂环境，集成串口转以太网、以太网转换器、以太网桥接器核心功能，无需更换原有PLC及终端设备，大幅降低升级成本，是汽车零部件生产系统多终端通讯的最优解。

选型核心依据：一是兼容性强，完美支持欧姆龙CP1L系列PLC的Hostlink协议，同时兼容触摸屏Modbus协议与上位机TCP/IP协议，可稳定适配3个触摸屏、1个上位机，支持32个终端同时连接，契合汽车零部件多生产环节协同管控需求；二是无线优势突出，空旷传输距离达150米，可覆盖整个生产车间，无需复杂布线，规避有线连接易损坏、施工难的弊端，适配车间紧凑布局；三是功能全面，作为以太网转换器可实现Hostlink、Modbus、TCP/IP三种协议的无缝转换，解决协议不兼容核心痛点，作为以太网桥接器搭建设备间的通讯桥梁，串口转以太网功能打破串口与以太网设备的通讯壁垒，实现多终端数据双向同步；四是部署便捷，体积小巧可直接安装于PLC控制柜，通过WEB服务器即可完成参数配置，无需复杂编程，1.5个工作日即可完成部署，不影响零部件正常生产。

实施过程分三步有序推进：第一步，设备安装，将远创智控YC8000-CP/CJ-S模块固定于PLC控制柜内，通过专用线缆连接PLC的RS-485串口，做好防尘、防震动处理，适配车间设备密集、多干扰的工况；第二步，参数配置，通过WEB服务器设置PLC协议类型、3个触摸屏及1个上位机的通讯地址、无线传输参数，调试协议转换功能，确保多终端数据传输互不干扰；第三步，联机测试，同时连接所有终端，验证生产控制指令下发、加工参数采集的实时性，排查信号矛盾、数据错乱等问题后完成整体部署，适配汽车零部件24小时连续生产需求。

三、网关功能介绍

远创智控YC8000-CP/CJ-S模块作为本次汽车零部件生产系统的核心通讯网关，本质是集成串口转以太网、以太网转换器、以太网桥接器功能的工业级无线设备，核心功能精准适配汽车零部件多终端管控需求，具体如下：

1. 串口转以太网功能：将欧姆龙CP1L系列PLC的串口Hostlink协议数据（设备运行参数、零部件加工精度、生产节拍、设备故障信息）转换为以太网数据，实现PLC与3个触摸屏、1个上位机的双向数据传输，打破串口设备与以太网设备的通讯壁垒，让传统串口PLC无需硬件升级即可接入以太网，大幅降低汽车零部件生产系统升级成本，支撑车间数字化改造。

2. 以太网转换与桥接功能：作为专业的以太网转换器，可实现Hostlink、Modbus、TCP/IP三种协议的无缝转换，将PLC采集的生产相关数据转换为多个触摸屏、上位机可识别的格式，彻底解决协议不兼容的核心痛点；同时作为以太网桥接器，搭建起PLC与多终端之间的稳定通讯桥梁，支持32个终端同时并行通讯，确保3个触摸屏、1个上位机协同管控无干扰，实现现场调控与远程监控的双向联动，提升生产管控效率。

3. 无线通讯功能：支持稳定无线传输，适配汽车零部件车间紧凑布局与多设备环境，无需布线，避免线路受设备震动、焊接电磁干扰导致的故障，抗干扰、抗震动能力强，确保多终端实时获取生产数据、下发控制指令，保障生产系统连续稳定运行，提升产品合格率。

4. 辅助功能：支持终端通讯状态实时监测，可通过配置工具查看模块及多终端通讯状态，便于运维人员快速排查通讯故障，减少故障处理时间，契合汽车零部件高效生产需求；支持固件在线升级，一次购买可永久升级，适配后续生产终端扩展需求；可联动各类传感器，提升生产控制的智能化水平，实现零部件精准加工、高效生产。

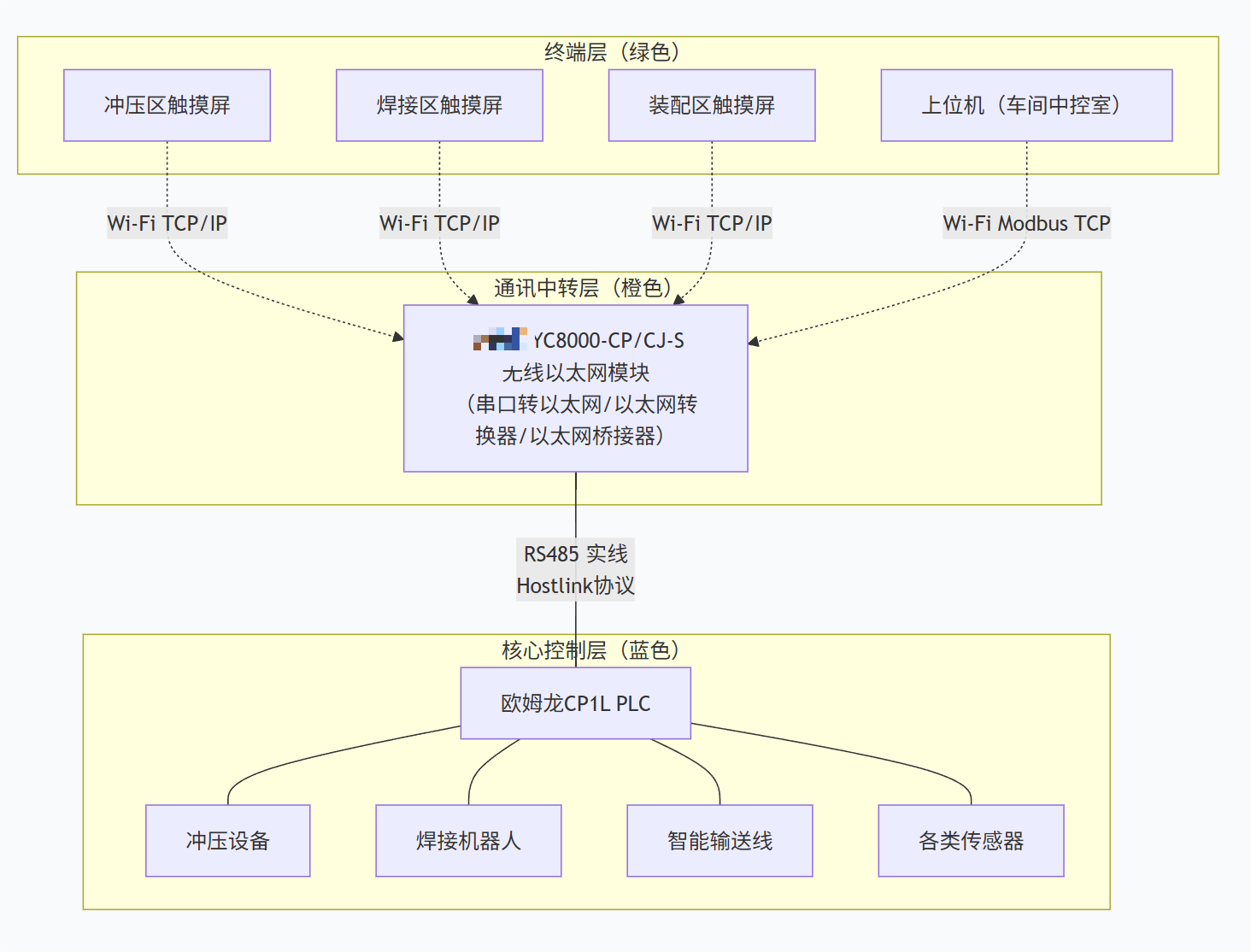

四、系统结构拓扑图

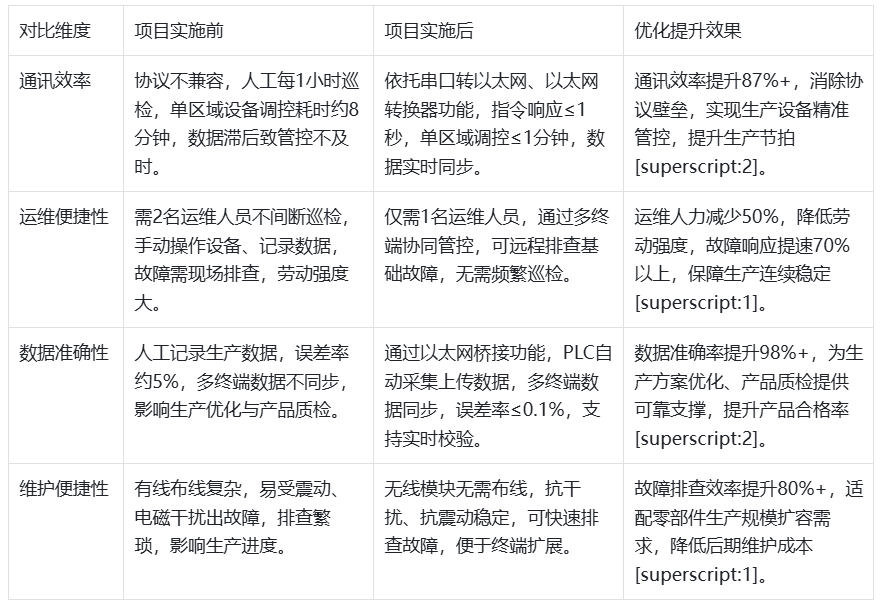

五、应用效果前后对比

六、网关未来发展趋势

结合汽车零部件智能化生产需求与全球汽车产业智能化转型趋势，以太网网关（含串口转以太网、以太网转换器、以太网桥接器类产品）未来将向四大方向发展：一是多协议兼容化，进一步提升多协议兼容能力，支持Hostlink、Modbus、OPC UA等更多工业协议，实现多品牌生产设备、传感器及终端“即插即用”，破解PLC通讯局限，支撑多系统无缝对接；二是无线化与高速化，采用5G、Wi-Fi 6等先进无线技术，提升传输速度与距离，降低延迟，增强抗电磁干扰、抗震动能力，彻底替代传统有线连接，适配大型汽车零部件生产车间、生产线集群的长距离、多终端管控需求；三是智能化与集成化，集成边缘计算、故障预警功能，可对生产设备运行数据、加工精度数据进行本地分析，及时预警设备故障与加工异常，支持多终端远程运维，整合串口转以太网、数据采集等核心功能，实现一体化设计，部署更便捷，契合汽车零部件“无人化、集约化”生产方向；四是国产化替代加速，国产网关性能已接近甚至超越进口产品，未来将实现核心芯片、软件自主可控，结合汽车零部件生产场景提供定制化管控服务，推动汽车零部件领域国产化升级，助力产业向更高效、更精准、更智能的方向发展。

七、总结

本次汽车零部件生产车间智能化升级项目，通过选用远创智控YC8000-CP/CJ-S无线以太网模块，成功解决了欧姆龙CP1L系列PLC与3个触摸屏、1个上位机的通讯难题，充分发挥模块串口转以太网、以太网转换器、以太网桥接器的核心功能，实现了汽车零部件生产系统的多终端协同管控。项目实施后，通讯效率、数据准确性大幅提升，运维工作量与成本显著降低，杜绝了设备故障漏报、数据错记等问题，实现了零部件精准、高效生产，契合汽车产业智能化转型要求，是汽车零部件领域多终端通讯升级的经典案例。

随着汽车产业智能化转型的持续推进，汽车零部件生产的智能化、精准化、集约化需求将不断提升，串口转以太网、以太网转换器、以太网桥接器类产品的应用将更加广泛。远创智控YC8000-CP/CJ-S模块凭借多终端适配、兼容性强、部署便捷、环境适应性好的优势，将为同类PLC多终端通讯项目提供可推广的解决方案，助力更多汽车零部件企业实现车间智能化升级，推动汽车零部件产业高质量发展。
