在这个万物互联的时代，你的手机信号能够稳定覆盖数公里，背后的功臣是一个你可能从未听过的核心器件——横向扩散金属氧化物半导体，简称LDMOS。

一、横向的秘密：LDMOS的工作原理

要理解LDMOS，不妨先回忆一下普通MOSFET的结构。在普通MOSFET中，电流从源极流向漏极的方向与硅片表面平行，但控制电流的沟道长度受限于光刻精度。而LDMOS的创新在于“横向扩散”四个字。

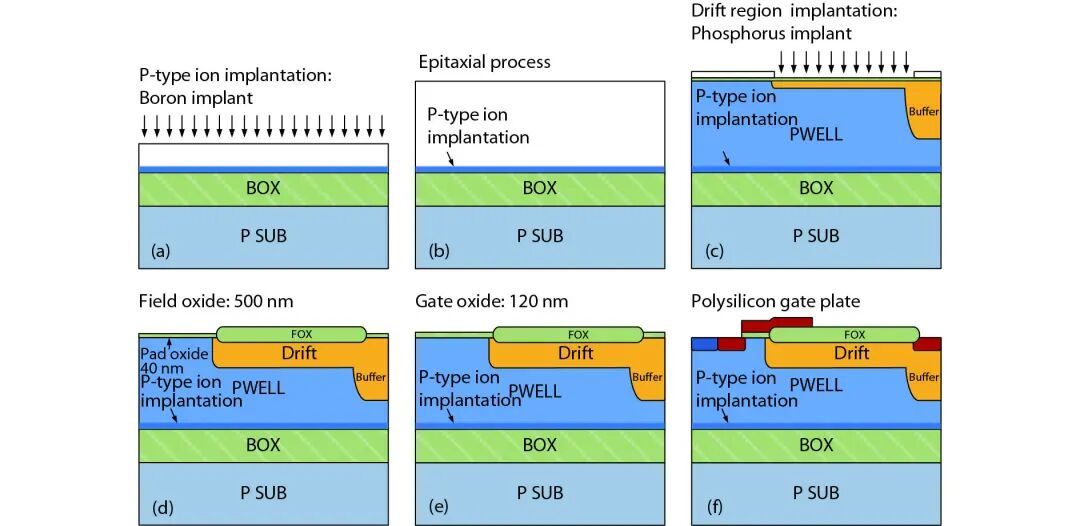

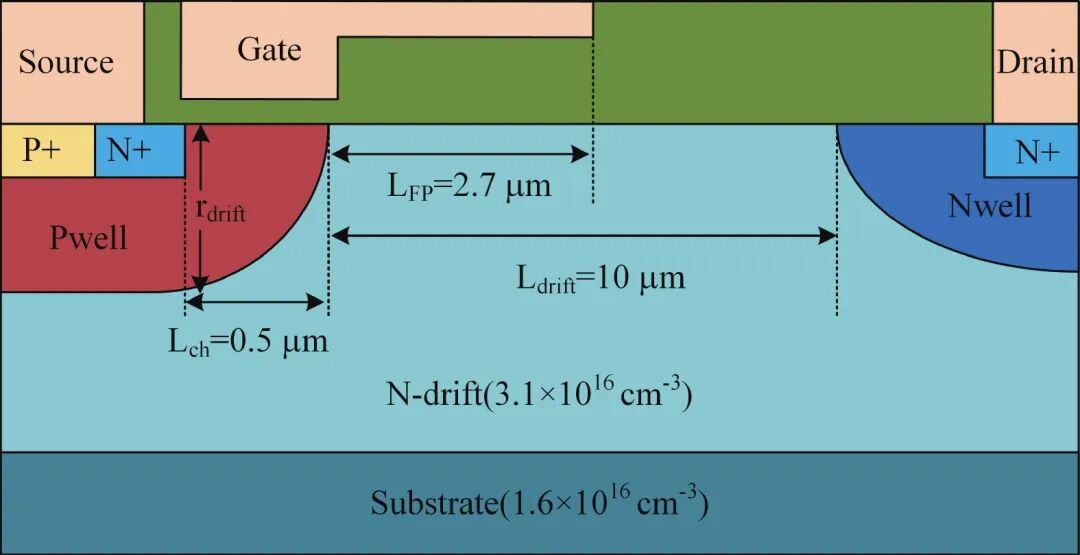

想象一下，你需要在一个小镇（硅片）上铺设一条既能跑高速车流（大电流），又能承受强降雨（高电压）的道路。LDMOS通过两次不同浓度的扩散工艺，在源极和漏极之间巧妙地构造出一条亚微米级的超短沟道（约0.3至0.5微米），并额外延伸出一个长长的、轻掺杂的“漂移区”，从栅极边缘一直延伸到漏极。这条“漂移区”就像一条精心设计的缓冲带，能够有效吸收和分散高电压，使器件在提供大电流驱动的同时，还能承受远超普通晶体管的电压。这种电流横向流动且能“抗高压”的特性，正是LDMOS名字的由来。

二、功率心脏：LDMOS的核心应用

凭借其高输出功率、优异的线性度和成熟的硅基工艺，LDMOS在过去几十年里一直是射频功率放大器领域的绝对霸主。在5G时代，你手机连接的基站里，那些负责将信号放大并发射出去的关键模块，绝大多数都采用了LDMOS技术。

在工艺制程方面，目前LDMOS主要与主流的180nm、90nm等成熟制程节点兼容。它无需最尖端的几纳米光刻机，便能实现其强大的功率性能，这也正是其成本优势所在。

三、未来之路：LDMOS的演进与挑战

LDMOS并非完美无缺。它的“阿喀琉斯之踵”在于材料本身——硅。硅材料的电子迁移率相对较低，随着通信频率向5G毫米波等更高频段迈进，LDMOS的性能开始出现明显的衰减。它像一位力量型选手，在低频段举重若轻，但到了高频段就显得有些力不从心。

为了应对这一挑战，LDMOS技术本身也在不断进化。工程师们通过引入RESURF（降低表面电场）技术、超结结构以及场板设计，不断优化器件内部的电场分布，在提高击穿电压的同时降低导通电阻。这些结构优化使得LDMOS这颗“老将”至今仍能维持相当的生命力。

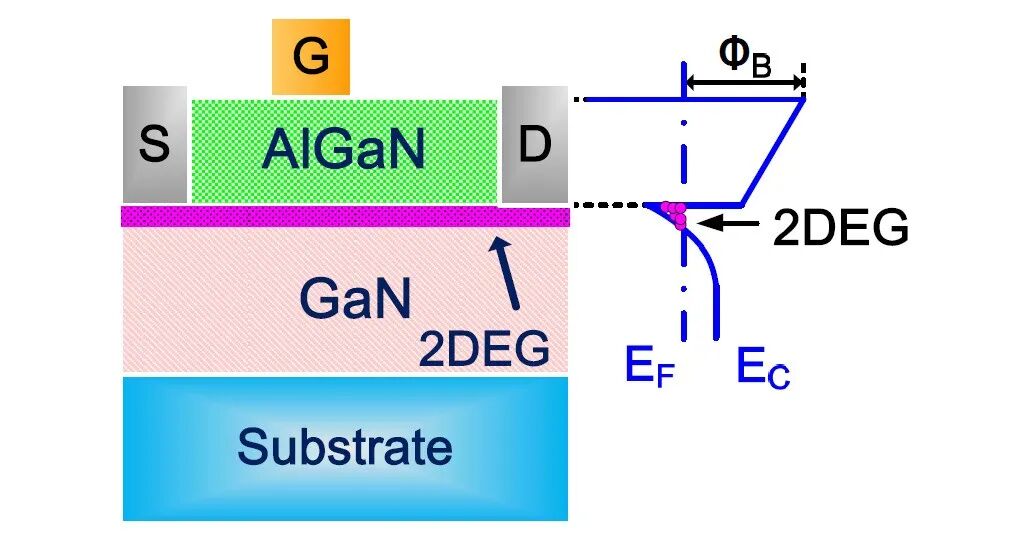

然而，技术的车轮总是滚滚向前。在更高频、更高功率密度的应用场景下，以氮化镓为代表的第三代半导体正崭露头角。GaN拥有比硅高得多的电子迁移率和击穿电场，因此能在更高的频率和电压下工作，实现更高的功率密度。目前，GaN已经开始在部分高端5G基站和雷达系统中替代LDMOS。

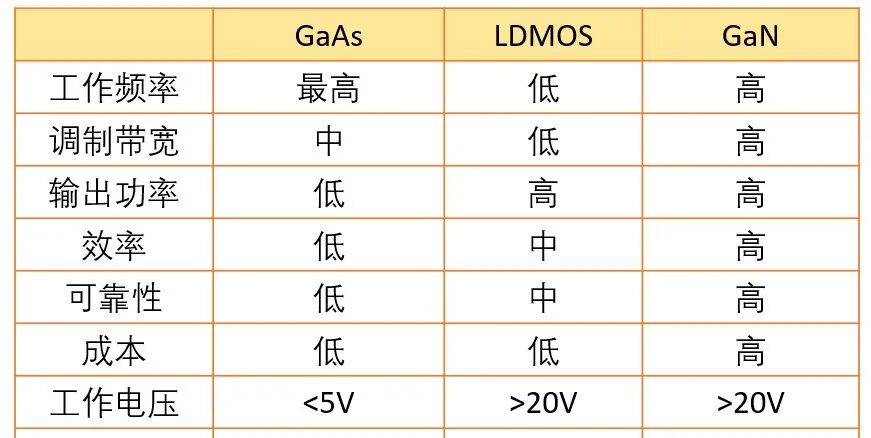

但GaN的挑战在于成本。无论是昂贵的SiC衬底还是特殊的加工工艺，都使其成本远高于成熟的硅基LDMOS。因此，未来的局面并非简单的“你死我活”，而更可能是一种“双雄并立”的格局：在成本敏感、对频率要求不那么极致的广阔应用领域，LDMOS凭借其无与伦比的性价比和可靠性，将继续稳坐钓鱼台；而在追求极致高频、高功率的尖端应用中，GaN则会大显身手。
