18. OrCAD中怎么创建Homogeneous类型的元器件封装？I Cadence Allegro 电子设计 快问快答

大家好。在原理图封装库的创建过程中，经常会遇到一类含有多个相同功能单元的芯片，例如四运算放大器、双路比较器或六反向器等。如果为每个单元单独绘制完整符号，不仅效率低下，还容易导致引脚编号或属性不一致。Homogeneous类型封装正是为了解决这一问题而设计的——只需绘制一个功能单元的符号，再设定重复单元的数量，软件即可自动生成其余单元，并遵循统一的命名规则。

本次分享将以TLC2274（四运放）为例，演示如何快速创建Homogeneous类型器件封装。以下是关键步骤总结：

第一步：新建器件并配置类型

右键点击目标库文件（如demo.olb），选择New Part。

将器件命名为（如TLC2274_My）。

在【Multiple-Part Package】标签页中进行设置：

Parts per：设定为4（代表4个相同单元）。

Package Type：选定为Homogeneous。

Part Numbering：选定为Alphabetic（生成A、B、C、D后缀）。

点击OK确认。

第二步：绘制一个功能单元

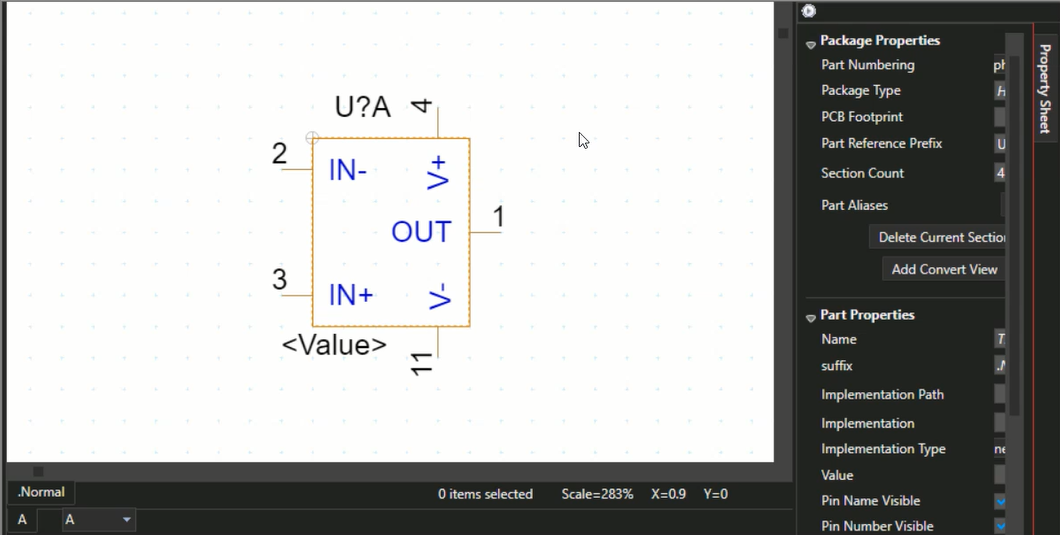

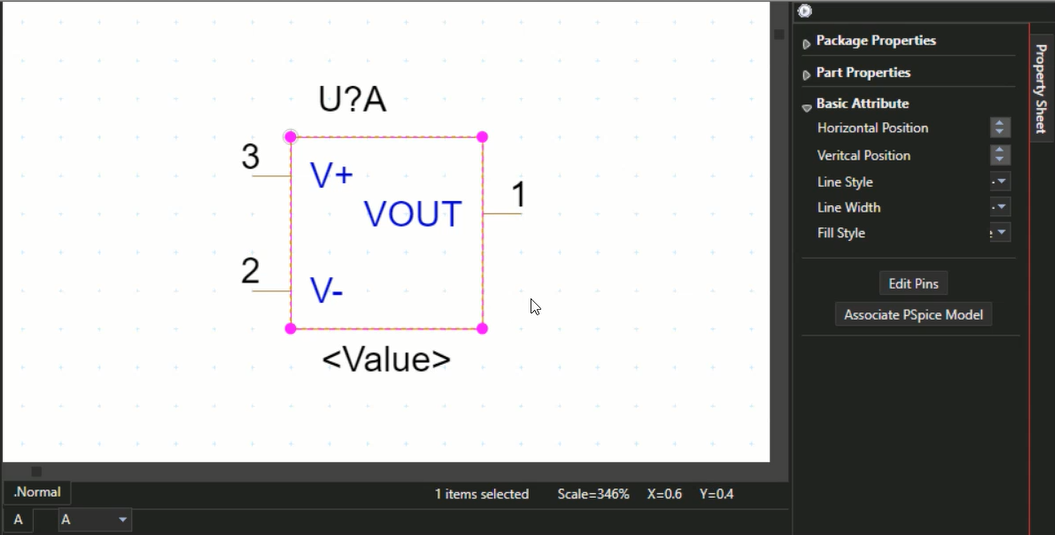

在第一个单元的绘制区域中，添加该单元的引脚（例如V+、V-、Vout），并填写对应的引脚编号（如3、2、1）。

合理安排引脚位置和外观，确保符合阅读习惯。

第三步：复制并完善其余单元

使用快捷键Ctrl+N切换至下一单元，系统已自动复制了第一个单元的引脚名称和外形。

按照实际芯片手册，修改各单元的引脚编号（例如U?B、U?C、U?D中引脚的编号分别对应为5、6、7等）。

注意：电源引脚和地引脚可根据习惯选择每个单元均绘制，或单独绘制在一个单元中。

第四步：检查与调用

通过View>Package切换至整体视图，检查所有单元及引脚是否完整、正确。

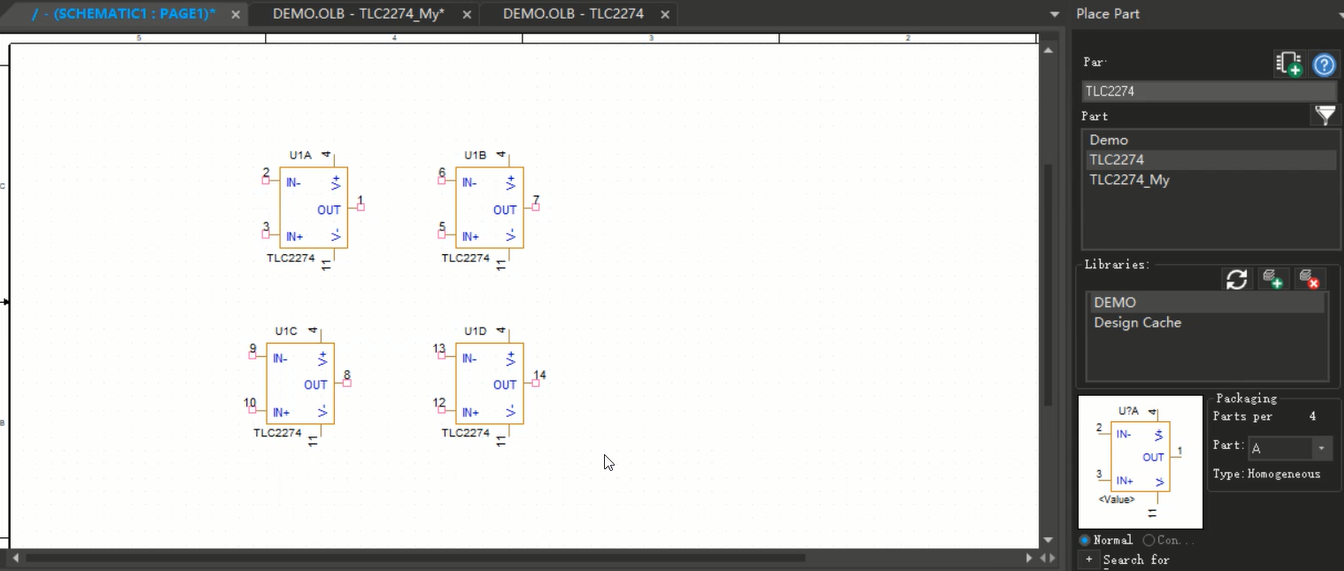

保存库文件后，在工程中调用该器件，可依次放置多个功能单元（如U?A、U?B、U?C、U?D）。

通过以上四步，即可完成Homogeneous类型器件的快速建库。接下来，让我们通过视频演示，具体看一下引脚编号的修改逻辑和电源引脚的推荐处理方式。
