17. Homogeneous类型与Heterogeneous类型元器件的区别是什么？ I Cadence Allegro 电子设计 快问快答

大家好。在OrCAD Capture中创建器件符号时，经常会遇到两类不同的建库方式：Homogeneous（同质型）与Heterogeneous（异质型）。理解二者的区别，有助于工程师根据芯片的实际结构选择合适的建模方法，提升建库效率与原理图可读性。

Homogeneous：适用于包含多个相同功能单元的器件，如四运放、双路比较器。所有单元使用相同引脚排布，只需绘制一个Part并重复调用。

Heterogeneous：适用于多功能或多用途区域的器件，如MCU、DSP、FPGA。不同功能单元（如电源、I/O、时钟）可分别绘制，便于区分逻辑与布局。

本次分享将带你掌握这两种类型的选用规则与建库操作。以下是关键步骤总结：

第一步：新建器件符号

右键点击库文件（如demo.olb），选择New Part。

第二步：配置Multi-Part Package参数

在【New Part Properties】窗口中找到【Multiple-Part Package】标签页，关注三个关键选项：

Parts per：器件包含的总Part数量。

Package Type：选择【Homogeneous】或【Heterogeneous】。

Part Numbering：Part后缀命名规则（字母或数字）。

第三步：根据芯片特性选择类型

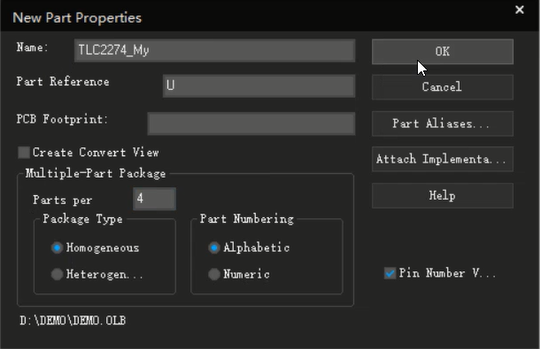

Homogeneous示例（TLC2274）：芯片包含4个相同的运算放大器 →Parts per填4，Package Type选Homogeneous，Part Numbering选Alphabetic（生成A、B、C、D后缀）。

Heterogeneous示例（MCU/DSP/FPGA）：芯片各功能单元引脚排布不同 →Package Type选Heterogeneous，按功能分别绘制每个Part。

第四步：确认并完成创建

设置完成后，依次绘制每个Part的引脚与外形，保存符号。

通过以上四步，即可根据器件特性灵活选用Homogeneous或Heterogeneous类型完成建库。
