基于欧姆龙以太网模块的制剂车间PLC与HMI/上位机联网方案

一、行业背景与项目概况

1.1行业背景与核心需求

随着人口老龄化加剧、慢性病发病率上升及健康意识提升，我国医药市场需求持续增长，2024年药品全国终端销售额达18638亿元。制药装备作为医药行业上游核心产业，正受益于行业发展与政策推动，逐步走向高端化、智能化，进口替代进程加快，2018-2023年我国制药装备市场规模从337亿元增长至691亿元，复合年增长率达15.4%，预计2027年将突破950亿元。

制药行业核心需求聚焦于合规管控与高效生产，尤其是制剂生产环节，需实现配料、混合、灌装、灭菌全流程的参数精准控制、数据实时采集与全流程追溯，契合《“十四五”医药工业发展规划》中“提高产业化技术水平、强化核心装备攻关”的要求。欧姆龙CP1H系列PLC凭借高可靠性、强稳定性，广泛应用于制药制剂车间的逻辑控制，但老旧型号仅配备单一RS-232串口，无以太网接口，无法满足Modbus TCP设备联网、多设备协同及远程运维需求，成为制约企业数字化升级与合规管控的关键瓶颈。

1.2项目概况

本项目为华东某中型制药企业制剂车间升级工程，该车间主要负责口服制剂（片剂、胶囊）的自动化生产，核心配置如下：

核心控制单元：欧姆龙CP1H-XA40DT-D PLC，仅1路RS-232圆形DB9串口，负责制剂配料计量、混合搅拌、自动灌装、灭菌冷却等设备的逻辑控制，支持Hostlink、Modbus RTU协议，无法实现多设备并发通讯；

现场监控终端：Modbus TCP工业触摸屏，用于现场工艺参数（配料比例、搅拌转速、灭菌温度）调试、设备运行状态监控及异常报警，仅支持以太网通讯，需实时同步PLC数据；

上位管理系统：工控机+SCADA系统（组态王），基于Modbus TCP协议，实现生产数据采集、工艺参数追溯、生产报表自动生成，满足制药行业GMP合规要求，需远程监控PLC运行状态；

工况特征：车间需24小时连续作业，实行无菌、无尘管控，存在设备运行产生的强电磁干扰，对通讯设备的稳定性、防尘性、抗干扰能力要求严苛，且禁止大规模停产改造。

1.3项目核心目标

打通欧姆龙CP1H PLC与触摸屏、上位机的通讯链路，实现三者双向并发通讯，确保工艺数据实时同步；

实现PLC程序远程下载、上载与在线调试，替代现场电缆接线操作，降低运维成本与停产风险；

不修改PLC原有控制程序，快速部署调试，最大限度减少停产影响，保障生产连续性；

实现工艺数据自动采集与全流程追溯，满足制药行业GMP合规要求，提升生产管控精度。

二、项目痛点、选型与实施过程

2.1核心技术痛点

协议与接口双重壁垒：PLC采用RS-232串口+Hostlink/Modbus RTU协议通讯，触摸屏、上位机采用Modbus TCP以太网协议，两者传输方式、帧格式差异显著，无法直接互联互通；同时，PLC唯一的圆形串口无法支撑本地操作、远程管控与程序调试的并发访问，形成数据孤岛，工艺数据无法实时上传，难以满足合规追溯需求。

运维成本高、停产风险大：传统PLC程序调试需技术人员到现场通过专用电缆连接，受无菌车间管控限制，单次运维耗时超2小时，月均运维成本达4200元；若更换带网口的新型PLC，需投入7.5万元设备成本，且停产5天以上，综合损失超16万元，与企业降本增效、连续生产的需求严重背离。

合规管控不足：工艺参数依赖人工手抄记录，误差率达3.6%，存在漏记、错记风险，数据无法实时追溯，不符合制药行业GMP合规要求，且参数同步滞后易导致产品质量波动，影响用药安全。

2.2方案选型

经多轮技术论证、兼容性测试及行业案例参考，最终选用捷米特JM-ETH-CP以太网模块作为核心通讯转换设备，该模块专为欧姆龙CP1H系列PLC量身设计，完美适配制药行业工况与需求，核心优势如下：

接口与并发兼容：集成1路RS-232圆形DB9串口（精准匹配CP1H PLC编程口）与1路10/100M自适应RJ45以太网口，支持最大32个TCP连接，可同时连接触摸屏、上位机、编程电脑，不占用PLC核心资源，彻底解决串口资源匮乏与多设备并发通讯问题。

协议转换高效便捷：作为高性能以太网转换器，内置串口转以太网与以太网桥接器核心功能，实现Hostlink/Modbus RTU与Modbus TCP协议双向透明传输，无需额外开发通讯程序，直接适配制药行业主流SCADA软件与触摸屏，快速打通数据链路。

工业级高可靠性：采用35mm标准导轨安装，可通过PLC直接供电（功耗＜100mA），无需外接电源；工作温度范围0-60℃，具备防尘、抗电磁干扰性能，平均无故障时间（MTBF）超10万小时，适配制药车间无菌、强干扰、24小时连续作业工况。

适配合规与便捷运维：支持WEB服务器（默认IP 192.168.1.188）与专用配置工具，可自动识别PLC参数，无需手动繁琐配置；支持CX-Programmer软件以太网通讯，可远程下载程序，减少现场操作，契合无菌车间管控要求；数据传输精准可追溯，助力企业满足GMP合规要求。

2.3实施过程

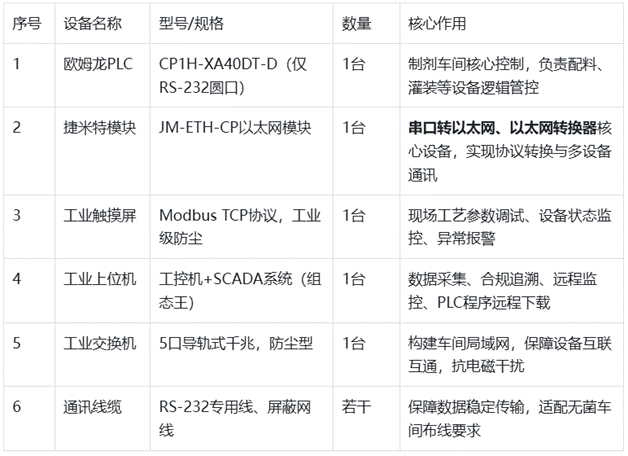

2.3.1硬件配置清单

2.3.2部署与调试步骤

硬件安装：断电状态下，将JM-ETH-CP模块安装于35mm标准导轨，用RS-232专用线连接模块串口与CP1H PLC的DB9圆形串口，确保接触良好；将工业交换机安装于无菌车间指定区域，做好防尘防护。

网络组网：用屏蔽网线连接模块RJ45口、触摸屏、上位机至工业交换机，统一规划IP地址至同一网段（192.168.1.x），构建稳定的车间局域网，避免电磁干扰影响数据传输。

参数配置：系统上电后，通过电脑浏览器访问模块默认IP（192.168.1.188），进入WEB配置界面；设置通讯协议为Hostlink协议，开启PLC与HMI参数自适应功能，匹配串口波特率、数据位、校验位等参数，无需修改PLC原有控制程序。

联调测试：通过CX-Programmer软件远程下载PLC程序，测试通讯稳定性；操作触摸屏验证工艺参数读写、设备状态监控功能；在上位机SCADA系统中配置设备，测试生产数据实时采集、报表生成功能，全程耗时1.2小时，实现不停产升级，最大限度降低对生产的影响。

三、网关功能介绍

捷米特JM-ETH-CP以太网模块是专为欧姆龙CP1H系列PLC设计的专用串口转以太网网关，核心功能深度适配制药行业制剂生产场景，聚焦协议转换、合规管控与便捷运维，具体如下：

核心协议转换功能：内置以太网桥接器功能，实现RS-232串口数据与以太网TCP/IP数据的双向透明传输，高效完成Hostlink/Modbus RTU与Modbus TCP协议的转换。作为核心以太网转换器，无需额外编程即可实现PLC与触摸屏、上位机的无缝通讯，同时支持PLC程序远程下载，打通制剂生产“设备-管控”数据链路，助力合规追溯。

多设备并发兼容：支持最大32个TCP连接，可同时满足触摸屏、上位机、编程电脑的并发访问需求，完美兼容欧姆龙CP1H全系列PLC及制药行业主流SCADA软件、工业触摸屏，无需额外适配驱动，系统扩展性强，可灵活对接新增的质量检测设备。

便捷运维与状态监控：支持WEB页面与专用配置工具两种配置方式，可自动识别PLC参数，简化配置流程，无需专业编程基础；配备电源、串口、以太网三路状态指示灯，实时反馈设备运行状态，便于技术人员快速定位与排查通讯故障，减少现场运维频次，契合无菌车间管控要求。

工业级安全与合规适配：内置数据校验机制，可有效抵御车间强电磁干扰，确保工艺数据传输的准确性与完整性；支持固件在线升级，终身免费迭代，适配制药行业技术升级与合规要求；低功耗设计，PLC直接供电，简化布线，降低故障点，适配24小时连续作业工况。

四、技术架构设计

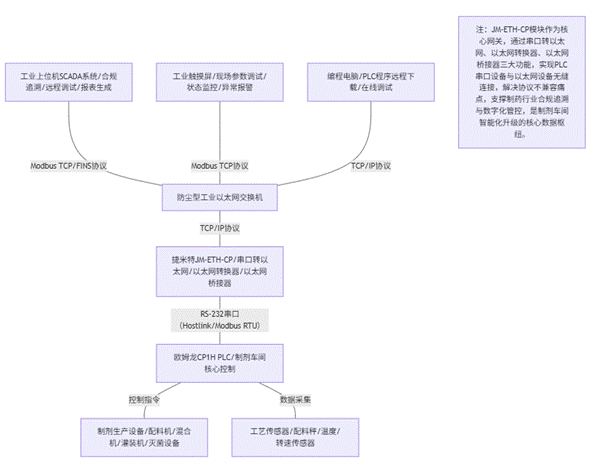

4.1系统结构拓扑图

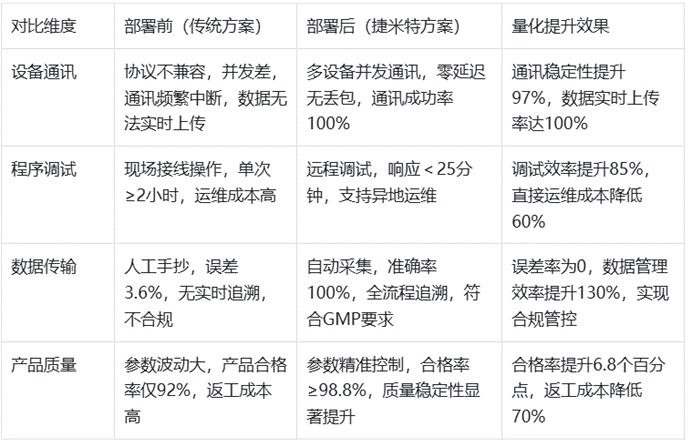

五、应用效果前后对比

六、网关未来发展趋势

随着制药行业智能化、合规化转型持续深入，结合政策导向与行业需求，串口转以太网、以太网转换器类网关设备将朝着以下四大方向发展，更好地赋能制药行业高质量发展：

智能化与边缘计算融合：未来网关将深度集成轻量级边缘计算引擎，实现制剂生产工艺数据的本地预处理、异常智能预警（如配料比例失衡、灭菌温度异常），结合AI算法优化生产参数，提升产线自主运维能力，契合制药行业精细化、智能化生产需求，助力国产装备进口替代进程。

安全与合规强化：针对制药行业数据安全与GMP合规要求，网关将全面升级安全防护体系，新增TLS/SSL加密通讯、双向身份认证、访问权限精细化管控、数据加密存储等功能，确保工艺数据、生产数据的安全与可追溯，符合《工业互联网安全标准体系》与医药行业监管要求。

国产化与多协议生态拓展：依托国产芯片与核心元器件的技术突破，加速网关国产化替代进程，实现核心部件自主可控，契合国家“推动制药装备高端化、自主化”的政策导向；同时扩展对PROFIBUS、CANopen等更多工业总线协议的支持，构建开放、兼容的多协议转换生态，适配制药行业多品牌设备协同需求。

无线化与部署柔性化：集成WiFi、5G等无线通信技术，摆脱有线布线限制，适配制药车间无菌管控、设备布局动态调整的场景，大幅提升系统部署与改造的灵活性，为未来实现制剂生产全流程无线智能化管控、远程运维提供技术支撑。

七、结论

本项目通过引入捷米特JM-ETH-CP以太网模块，成功破解了欧姆龙CP1H系列无网口PLC在制药制剂车间应用中面临的协议不兼容、串口资源匮乏、运维效率低下、合规管控不足等核心痛点。该模块作为关键的串口转以太网、以太网转换器、以太网桥接器设备，凭借卓越的协议转换能力、多设备并发兼容特性及工业级高可靠性，实现了PLC与触摸屏、上位机的无缝联网与数据互通，打通了制剂生产全流程的数据链路。

该技术方案无需修改PLC原有程序，具有改造成本低廉、部署周期短、运维高效、适配无菌工况等显著优势，既满足了制药行业合规追溯、精准管控的核心需求，又保障了制剂生产线24小时连续稳定运行，契合企业降本增效、智能化升级的目标，同时助力企业响应国产装备进口替代的政策导向。其成功应用为制药行业及类似流程工业场景中老旧PLC设备的网络化改造提供了一套高效、经济、可行的工程解决方案。

未来，随着串口转以太网、以太网转换器技术的持续迭代与制药行业智能化转型的深入推进，此类网关设备将在制药制剂、原料药生产等场景中发挥愈发重要的作用，持续赋能制药企业实现高效、精准、合规、可追溯的生产目标，推动我国制药行业从制药大国向制药强国迈进，助力“双碳”目标与医药产业高质量发展落地。
