做到3MW逆变器之后，对电流检测的一些重新理解

一开始做逆变器的时候，其实对电流检测这件事想得比较简单。无非就是精度、带宽这些指标，选型的时候对一对参数，大致就能确定方案。

但项目功率慢慢往上走之后，这种理解就有点不太够用了。尤其是做到兆瓦级，再往上到几千安培输出的场景，会发现问题开始变得不太一样——有些并不是在设计阶段能直接看出来的，而是系统运行一段时间之后才逐渐暴露。

输出电流的问题，不在“值”，而在“形态”

如果只是从原理上看，逆变器输出电流就是一个工频正弦，这个没有问题。但实际测出来的波形会复杂很多。

一方面是PWM调制带来的高频分量，这一部分在不同控制策略下差异还挺明显；另一方面是功率器件开关过程中引入的瞬态扰动，这些在轻载和重载情况下表现也不一样。

所以在实际应用中，电流检测面对的不是一个稳定的单一信号，而是多个频率成分叠加在一起的结果。这一点如果没有提前考虑，在选型或者后级处理上很容易出现偏差。

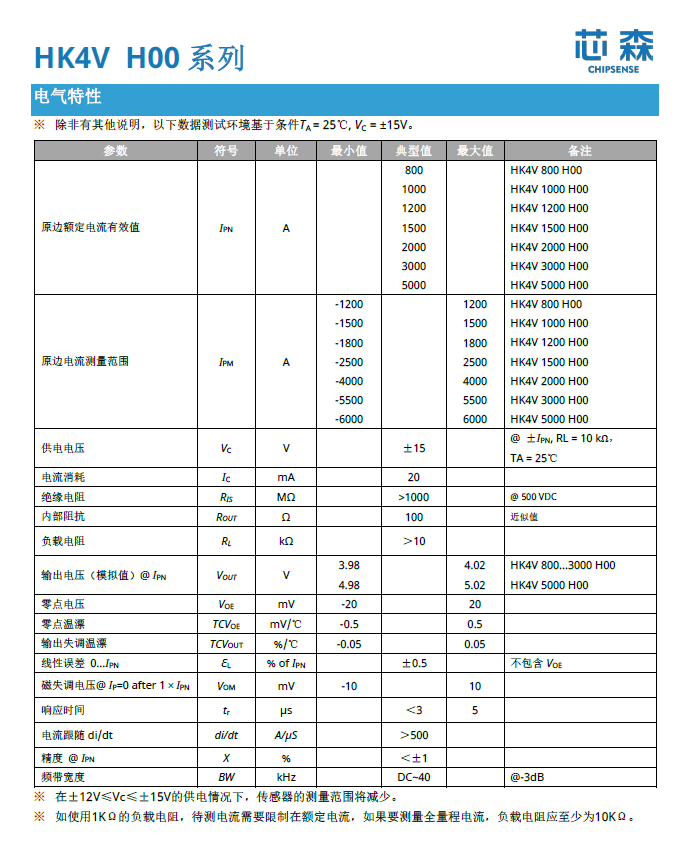

量程设计往往不是按额定值来定的

以3MW级逆变器为例，额定输出电流大概在1700A左右，这个数在设计初期通常会作为参考。

但系统运行时的电流分布并不会集中在这个点上。轻载时电流可能只有几十安培，而在某些瞬态条件下，又可能明显高于额定值。如果量程严格按照额定值来设计，往往会在两个区间出现问题：要么低电流段分辨率不足，要么高电流段接近饱和。

因此在实际工程中，通常会留出一定的测量裕量，这一点从结果上看更接近“经验选择”，而不是严格推导出来的最优解。

隔离参数在结构实现中会被“打折”

从规格角度看，耐压、电气间隙、爬电距离这些参数通常是满足要求的。但在实际结构设计中，这些指标很容易受到空间、布局和安装方式的影响。

例如母排走向改变、电气间距被压缩，或者环境条件（湿度、污染等级）发生变化，都会对最终的隔离裕量产生影响。问题在于，这类影响在短时间内不一定体现出来，但长期运行可能会带来隐患。

温度带来的误差更像“慢变量”

相比于动态误差，温度的影响往往更隐蔽。系统刚调试完成时，测量结果通常是正常的，但随着运行时间增加，一些偏差会逐渐出现。

这和逆变器内部的热环境有关。功率器件附近温度较高，风道分布也不完全均匀，如果电流检测模块本身对温度变化较敏感，而系统又没有进行补偿或校准，那么误差就会随着时间积累。

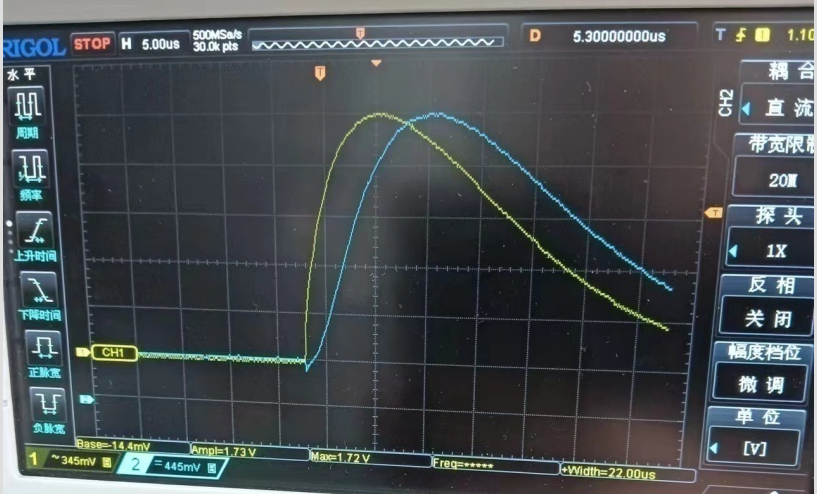

动态性能需要结合控制系统来看

在选型阶段，响应时间和带宽往往被当作重要指标。但从系统角度看，这些指标是否“足够”，取决于控制环本身的设计。

大多数逆变器的控制环带宽在几kHz范围内，PWM频率通常也在类似量级。因此，只要电流检测的动态性能能够覆盖这一范围，进一步提升指标的实际意义是有限的。

选型的本质，其实是匹配约束条件

从结果来看，不同项目中采用的方案差异很大，很难说哪一种是普适最优。

更合理的理解方式是：
在特定功率等级、空间条件、成本约束和性能要求下，选择一个整体上更平衡的方案。

当电流达到kA级时，量程、结构实现和系统复杂度往往成为主要约束；而在中小电流场景中，精度和动态性能的重要性会更高。两类场景下的选型思路并不相同。

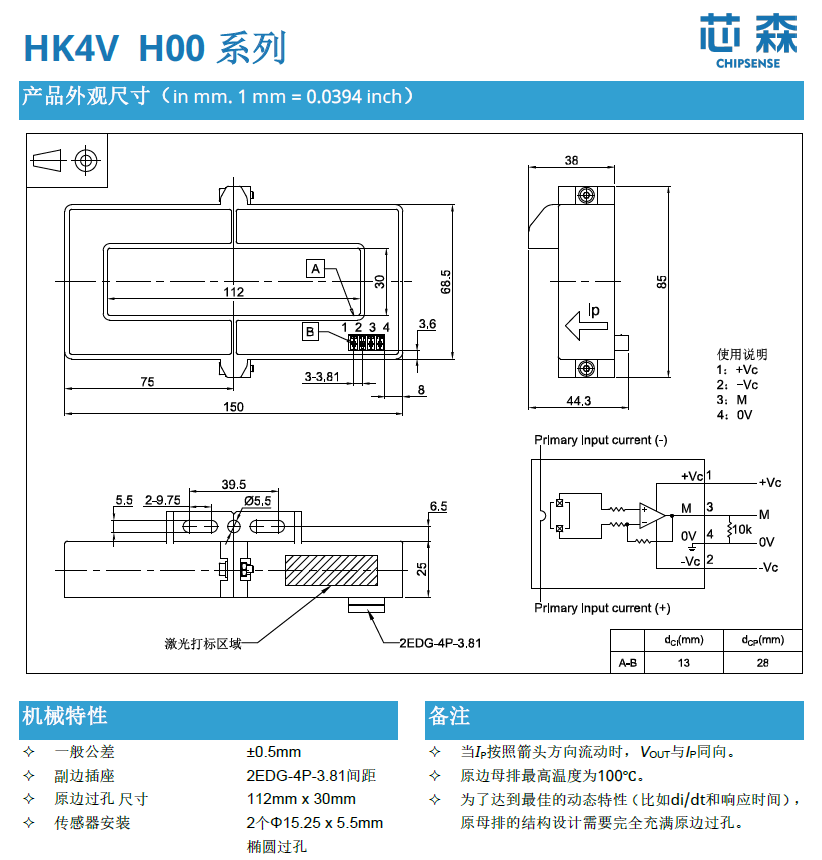

一些容易被忽略的实现细节

在具体实现中，有几个细节对结果影响较大：

母排是否充分填充结构窗口，会影响测量一致性；
传感器与热源的相对位置，会影响长期稳定性；
信号链的滤波与布线方式，会直接影响采样质量。

这些问题通常不是设计初期的重点，但在系统调试阶段往往会集中体现。

结尾

当系统功率上升到兆瓦级之后，电流检测不再是一个独立优化的问题，而是处在功率系统和控制系统之间，需要同时满足两侧约束。

如果只从单一指标出发做优化，往往很难得到稳定的结果。相反，把边界条件先理清，再去做取舍，通常更接近实际工程中的做法。
