PY32F071至为芯支持32位ARM内核的高主频MCU微控制器

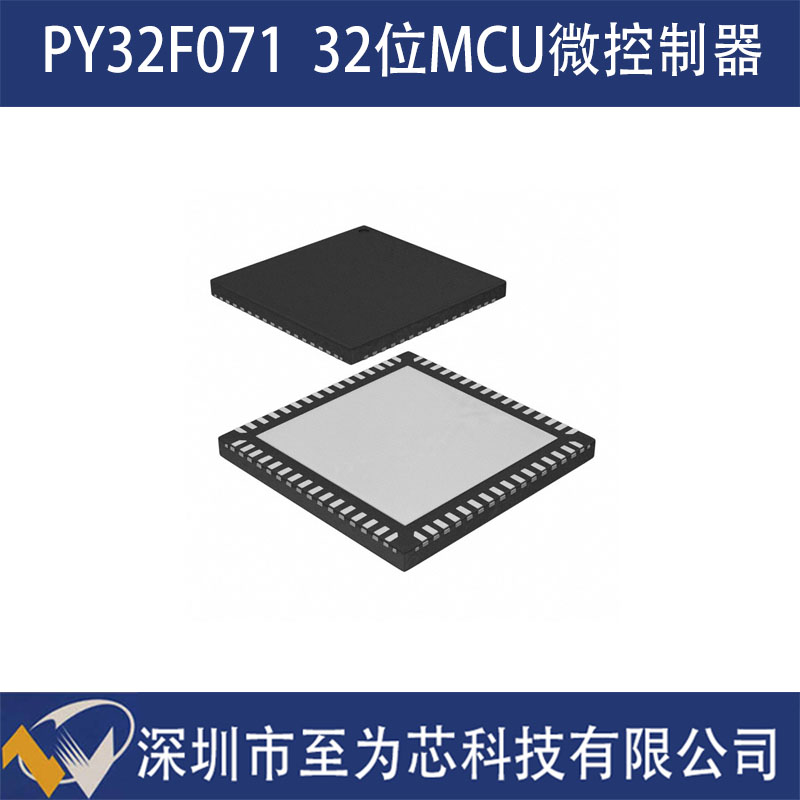

普冉PY32F005是一款应用于智能手表、电子玩具、遥控器、温控器的高性能MCU微控制器。基于32位ARM Cortex-M0+内核，工作主频可达72MHz，兼顾性能与低功耗。内置128KB的Flash存储器和16KB的SRAM存储器。支持内部高速时钟和低速时钟，可选外部高速时钟等。支持58个通用I/O口，支持外部中断，灵活连接外设。提供Sleep和Stop低功耗模式，降低功耗以满足低功耗应用需求。采用QFN64封装，尺寸小巧，适合空间受限的设计。

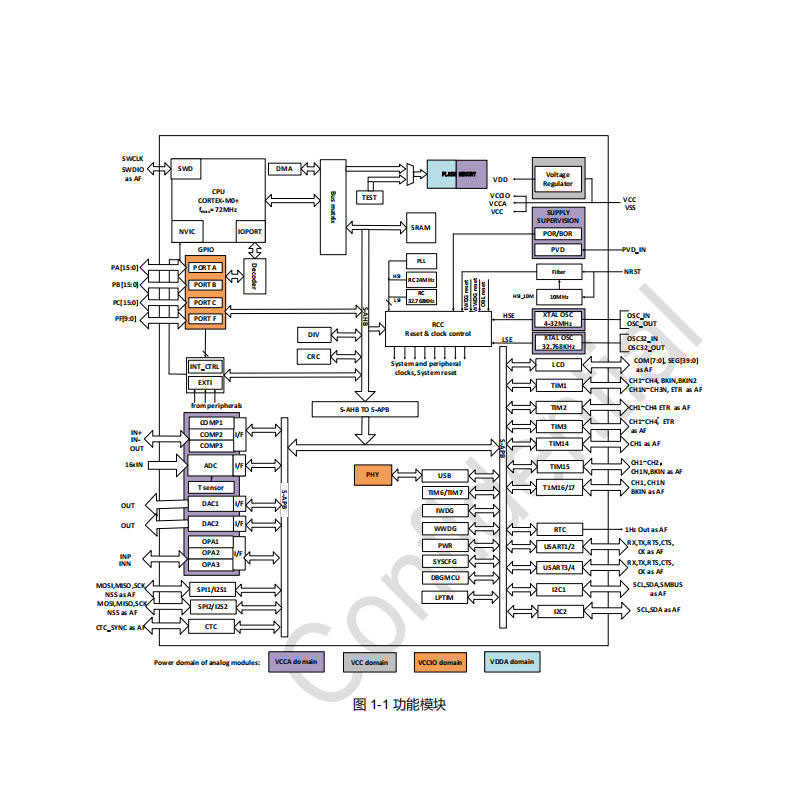

一、核心与运算能力
PY32F071 搭载 32 位 ARM® Cortex®-M0+ 内核，工作频率可达 72MHz，能够响应系统指令并处理数据任务。在实时控制、数据处理和信号分析等场景下，可为设备运行提供运算支持。

二、存储配置
该芯片集成最大 128KB 的 Flash 存储器，用于存放程序与数据。同时提供最大 16KB 的 SRAM，用于程序运行时的数据缓存，有助于数据读写和系统运行。

三、时钟系统

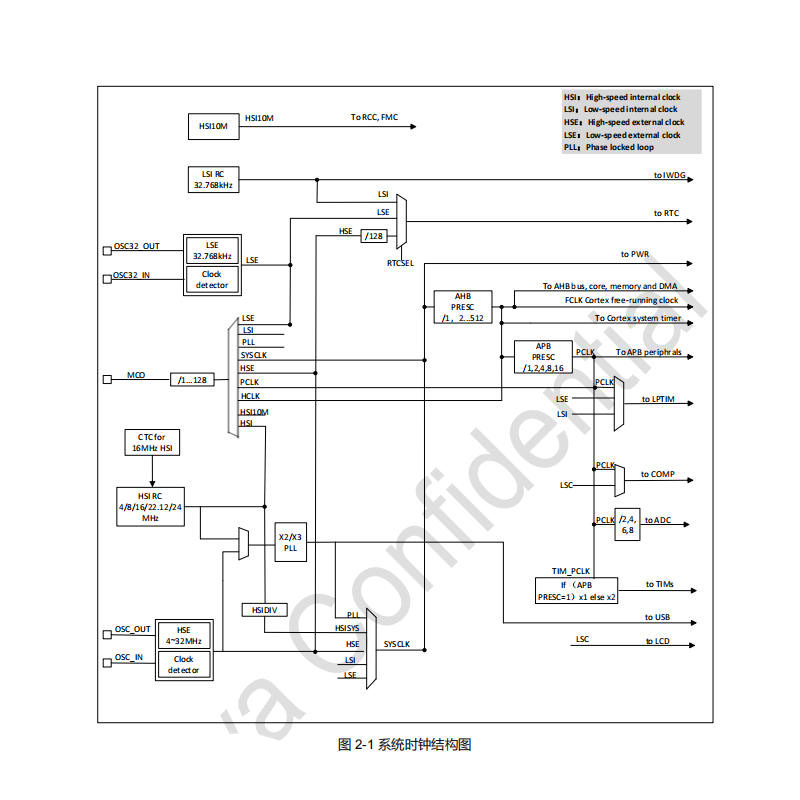

时钟系统方面，内部高速时钟（HSI）提供 4/8/16/22.12/24MHz 多种频率选择，可根据应用场景调整时钟频率，兼顾性能与功耗。内部低速时钟（LSI）频率为 32.768kHz，用于低功耗模式下的定时唤醒。外部高速晶振（HSE）支持 4–32MHz，可为系统提供外部时钟源。外部低速晶振（LSE）频率为 32.768kHz，用于 RTC 等需要计时的场合。此外，PLL 支持对 HSI 或 HSE 进行 2 倍频及 3 倍频，可进一步提升系统时钟频率。

四、电源管理与复位
PY32F071 工作电压范围为 1.7–5.5V，可适应不同电源环境。低功耗方面支持 Sleep 和 Stop 模式，以降低系统功耗，适用于便携式设备及物联网终端等对功耗有要求的场景。复位功能包含上电/掉电复位（POR/PDR）、欠压复位（BOR）以及可编程电压检测（PVD），用于应对电压波动等异常情况。

五、I/O 资源
该 MCU 提供多达 58 个 I/O 口，均可作为外部中断。开发者可根据需要配置 I/O 口以连接外部设备，如传感器、按键、显示屏等，用于功能扩展。

六、模拟与数字外设
芯片内置 7 通道 DMA 控制器，支持数据传输，有助于降低 CPU 负担，适合需要大量数据传输的应用场景。包含 1 路 12 位 ADC，支持最多 16 个外部输入通道，输入电压转换范围为 0–VCCA；2 路 12 位 DAC，支持 2 个通道；3 路比较器，用于比较模拟信号；3 路运算放大器，可对模拟信号进行放大、滤波等处理。此外，支持 836/440 型 LCD，便于连接液晶显示屏，用于人机交互。

七、定时器资源
定时器部分包括：1 个 16 位高级控制定时器（TIM1），适用于电机控制等应用；1 个 32 位通用定时器（TIM2），适用于长时间定时或高精度计时场合；5 个 16 位通用定时器（TIM3/14/15/16/17），用于常规定时、中断及 PWM 输出等；2 个基本定时器（TIM6/TIM7），用于生成时间基准；低功耗定时器（LPTIM）支持从低功耗模式唤醒；独立看门狗定时器（IWDG）和窗口看门狗定时器（WWDG），用于提高系统可靠性；SysTick 定时器为操作系统提供时间基准。

八、通讯接口
通讯接口包含 2 个带 I²S 功能的 SPI 接口，用于高速串行数据传输；4 个 USART 接口，支持自动波特率检测，其中 2 个还支持 ISO7816、LIN、IrDA 等协议；2 个 I²C 接口，支持标准模式（100kHz）和快速模式（400kHz），以及 7 位/10 位寻址模式，其中一个支持 SMBus/PMBus；1 路 USB 2.0 全速接口，可用于与计算机或其他 USB 设备的数据传输。

九、其他功能特性
芯片具备硬件 CRC-32 模块，可用于数据完整性校验；硬件 32 位除法器（DIV），用于加速除法运算；每颗芯片具有唯一标识符（UID），可用于产品识别与安全认证；串行调试（SWD）接口用于程序下载与调试。工作温度范围提供 -40–85℃ 和 -40–105℃ 两种选项，封装形式包括 LQFP64、QFN64、CSP64、QFN56、LQFP48、QFN48、QFN32 等，以适应不同应用场合。
普冉 PY32F071 作为一款 32 位 MCU，在工业控制、消费电子、智能家居及汽车电子等领域具备适用性，可为相关产品设计提供支持。
