做压力分布实验，这个9通道模块太省事了

最近在搞一个多点压力分布监测的项目，需要同时采集多个薄膜压力传感器的数值并实时显示。之前用过单通道的模块，这次换了一款 RunesKee CMCU-05B，9通道的薄膜压力显示器，分享一下使用感受。

先说硬件：

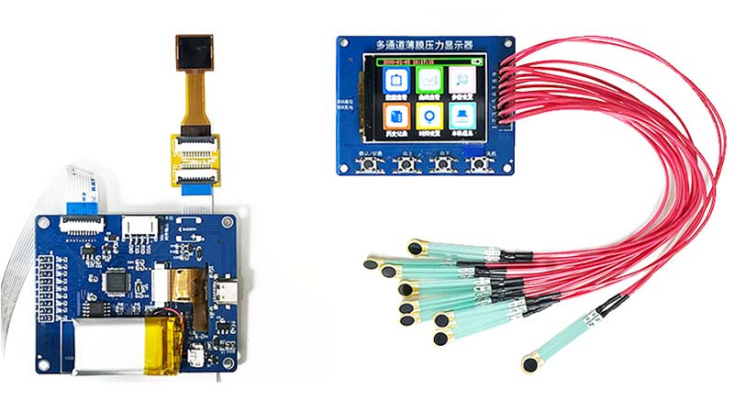

板子比想象中紧凑（70.9×55.7mm），带一块 2.0寸320×240 TFT彩屏，比0.96寸OLED大不少，多通道数据同时显示也不嫌挤。内置 450mAh锂电池，3.7V供电，脱机使用没问题，插充电宝就能长续航。接口方面：传感器端有 2.54mm间距排针 和 1.0mm FPC接口（支持RF-PUL9Z-V1那种9区传感器），通信有 USB和TTL串口，基本覆盖常见场景。

参数方面：

供电5V，工作温度 -40℃~85℃，工业现场级别的耐操

支持 g/kg/N 三种单位，菜单里直接切换

MODBUS-RTU协议，默认波特率115200（2400~115200可改）

16位AD精度，分辨率够用

采集频率可选 10Hz/50Hz/100Hz/200Hz/500Hz/1KHz，按需调整

实际使用：

开机直接就能看到9路压力值，不需要电脑。接上USB可以连上位机看曲线，跟之前单通道的操作逻辑一致。我试了搭配无线透传板用，接线也简单：VCC/GND供电，RXD/TXD交叉接，数据就能无线发到电脑端，做分布式采集挺方便。

几个注意点：

9路传感器独立接入，不分正负，随便插

支持设置压力阈值报警，超限会触发

恢复出厂设置：开机进菜单，参数设置里选恢复出厂

设备地址1~247可设，默认是1，多机组网记得改地址

整体来说，这个模块适合做 多点压力分布采集、人机交互力检测、智能坐垫/鞋垫这类需要同步读取多路压力的场景，毕设和工业现场都能用。有在用类似多通道模块的朋友欢迎交流。

硬件参数

功能事项		详细说明
电源参数		供电/充电范围DC 5V
工作环境	工作温度	-40℃ ~+85℃
	工作湿度	5%~95%RH(无凝露)
TTL串口参数	通道数量	9路
	通信协议	MODBUS-RTU协议
	参数	默认波特率115200(可修改/2400~115200)， 8数据位，1停止位，无校验
Reset恢复出厂		开机进入菜单，在参数设置里面选择恢复出厂
尺寸		70.9*55.7mm
安装方式		传感器接入端2.54mm间距排针接口

硬件资源介绍

编号	标识	功能	说明
1	按键1	确认/切换	按一下，确认选择
2	按键2	向上	按一下，向上选择/切换向上
3	按键3	向下	按一下，向下选择/切换向下
4	按键4	开机/关机/返回	按一下，返回；长按，开机/关机
5	123456789	传感器接口1	传感器接入端2.54mm间距排针接口
6	123456789	传感器接口2	1.0mm间距FPC接口/RF-PUL9Z-V1专用接口
7	VCC GND TXD RXD	TTL通信接口	VCC 表示正极，GND 表示负极 RXD TXD 与TTL设备的TXD RXD连接
8	USB通信/充电	通信/供电/充电	USB串口
9	Power	内置电池	3.7V 450mah锂电池/充电时LED亮/充满LED灭
10	J1	电池接口	1.25mm间距接口

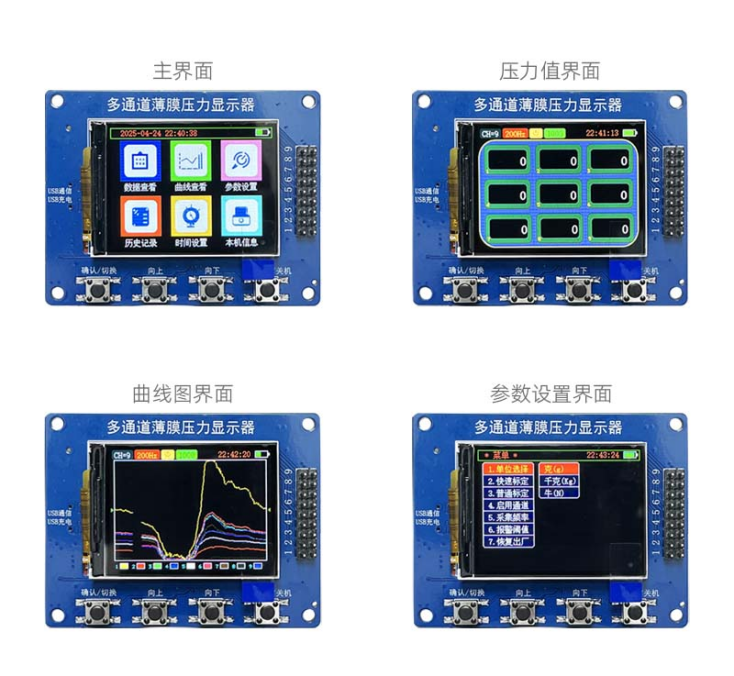

菜单简介

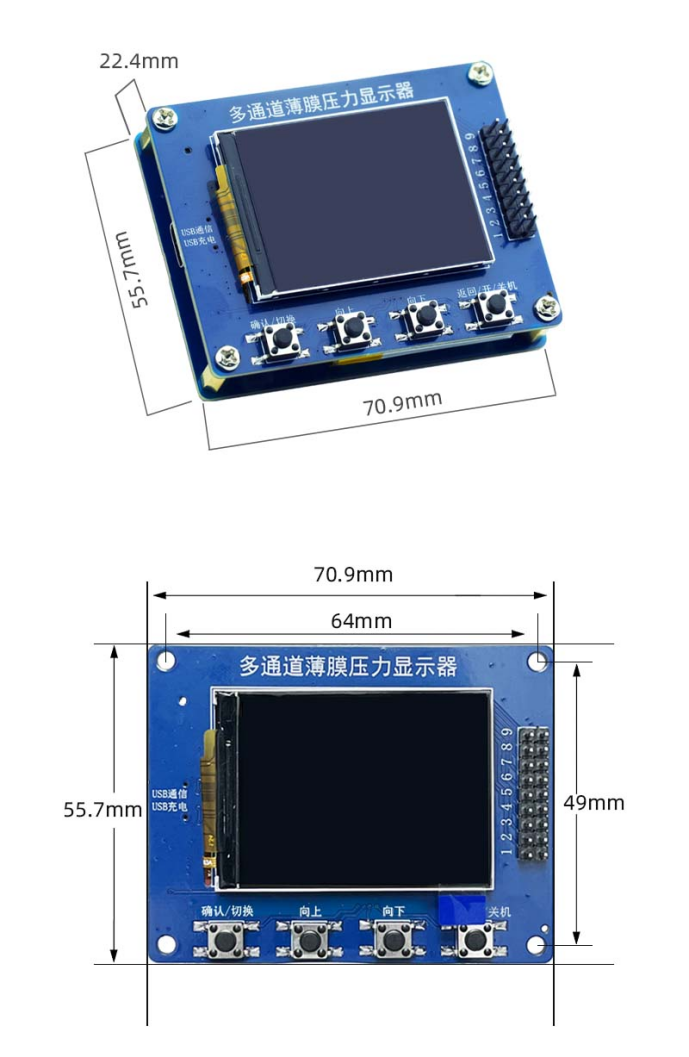

硬件尺寸

使用方式

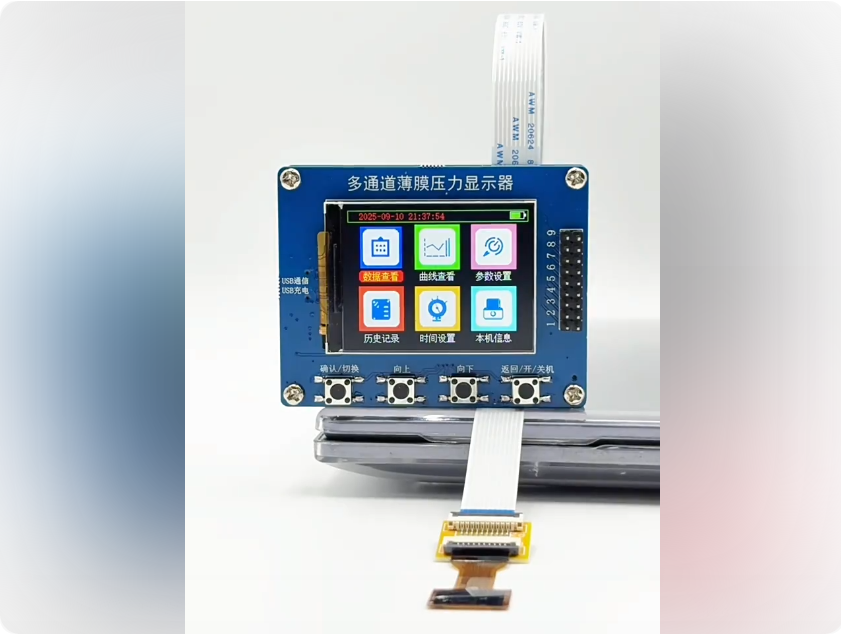

1.方式一，开机直接用

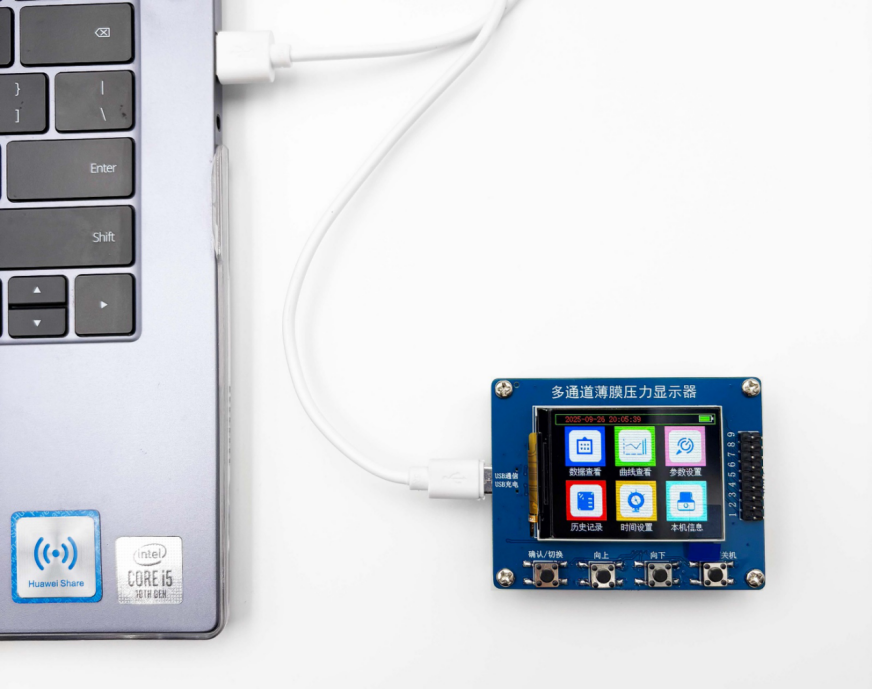

2.方式二，连接电脑使用

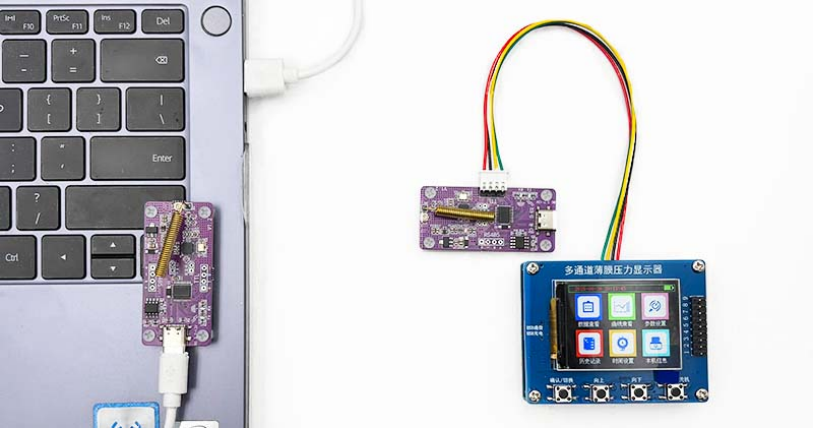

3.方式三，搭配无线透传套件使用，实现无线通信

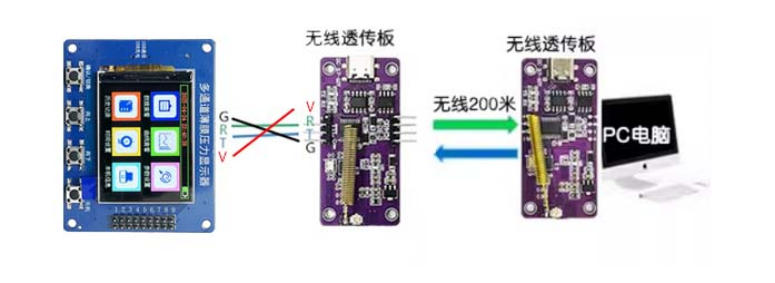

无线通信接法 如下图所示：

CMCU-05A显示器	无线透传板	备注
GND	负极-
RXD	TXD
TXD	RXD
VCC	正极+	由显示器输出5V电压给透传板
