东芝Thermoflagger超温检测IC的工作原理

嗨，朋友们，欢迎回来！

上一期，我们给Thermoflagger 打了个比方，说它像一位警觉的“保安队长”，负责监听分布在各个角落的“侦察兵”——PTC热敏电阻。今天，我们就走进这位“队长”的办公室，看看它内部的架构和日常工作流程，彻底搞懂它是怎么工作的！

Thermoflagger 里面有什么？

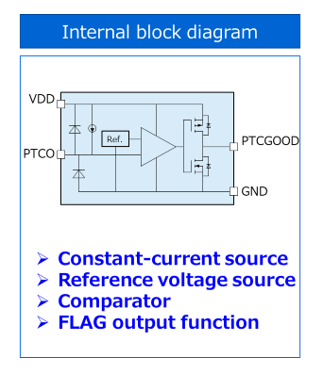

从Thermoflagger 的内部框图可以看出，它由恒流源、参考电压源、比较器和FLAG输出功能组成。Thermoflagger 向PTC热敏电阻提供小的恒定电流，以检测其电阻（温度）的变化。

恒定电流源负责向串联的PTC热敏电阻输送一个微小但极其稳定的电流。

PTC热敏电阻接口（PTCO引脚）是“通信窗口”，PTC热敏电阻的状态（电压）通过这里传回。

比较器是“决策核心”。它有一个预设好的“安全阈值”（参考电压源提供的电压）。它会不停地比较从PTCO引脚传来的电压和这个安全阈值。

FLAG输出功能（PTCGOOD引脚）是“警报器”。根据比较器的决策结果，对外发出“一切正常”或“危险！”的信号。

“过热”监控工作是如何开展的？

接下来，我们来看看Thermoflagger 是如何工作的。

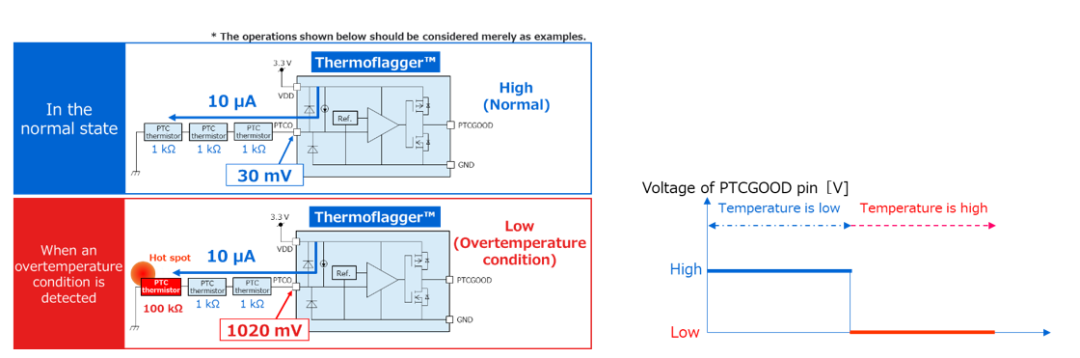

当所有PTC热敏电阻所在区域的温度都正常时，它们的电阻值都很小。恒定电流源送出的电流，流经这些小电阻，在PTCO引脚上产生的电压也很低（根据欧姆定律V=I*R）。这个低压信号送到比较器，与参考电压一对比，发现远低于安全阈值。于是，比较器作出判断：“一切正常！”并指令PTCGOOD引脚输出高电平（High）。在电路中，这个高电平通常意味着“系统OK，请继续运行”。

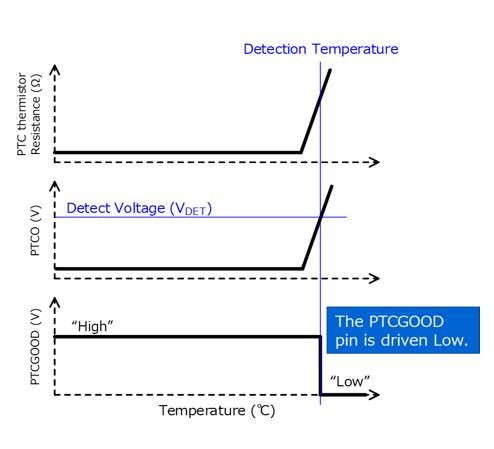

当出现过热状态时，某个PTC热敏电阻（比如位于CPU旁边的那个）监测到了异常高温，温度瞬间超过了它的临界点。它的电阻值像吹气球一样急剧增大。流过它的恒定电流虽然没变，但电阻变大了，所以在PTCO引脚上产生的电压也随之“水涨船高”。

这个飙升的电压信号被迅速送到了比较器。比较器一看：“不好！电压超过安全阈值了！”它立刻作出决策，指令PTCGOOD引脚翻转状态，输出低电平（Low）。在电路设计中，这个低电平就是触发系统紧急停止、切断电源的“警报信号”。

如图所示，您可以通过结合东芝Thermoflagger 和PTC热敏电阻轻松创建超温检测电路。

你看，整个过程是不是非常清晰、简单？Thermoflagger 通过恒流源、比较器这几个核心模块，巧妙地利用了PTC热敏电阻的非线性特性，将温度变化转变成了清晰的高低电平逻辑信号，从而轻松实现了过热检测。

今天，我们深入了解了东芝Thermoflagger 的内部工作原理。它就像一个聪明的“电压判官”，通过检测PTC热敏电阻上电压的变化来判断温度是否异常。

那么，相比传统的方案，使用这种方式到底有什么好处呢？下一讲，我们将为大家盘点Thermoflagger 的三大核心优势：简单、省钱、超安心！
