‌高多层/HDI背板 | 高速信号完整性 | 服务器/存储集群稳定核心

我们为湾区蓬勃的算力经济，锻造承载海量数据的“高速公路”。以20层以上背板、精准背钻技术，确保每一颗算力芯片的潜力，在数据中心和AI服务器中极致释放。

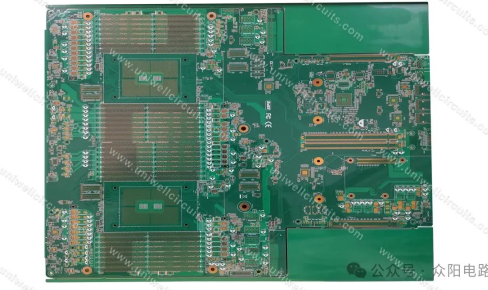

高速服务器板	层数：24层（2+20+2结构）
	板厚：4.0mm、厚径比20：1
	材料：R5775G/M6(HVLP)
	16组背钻
	Stub：≤0.127mm、阻抗控制5%
	线宽/线距：0.065mm
	尺寸：439*493mm

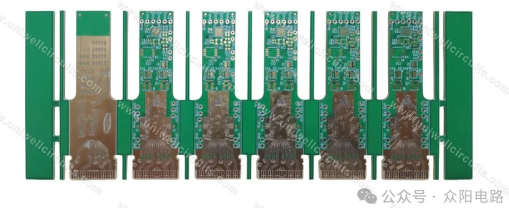

模块产品	层数：12层
	结构：HDI（2+8+2）
	材料：R5775G/M6（HVLP）
	表面处理：镍钯金+局部镀厚金
	阻抗控制：5%
	线宽/线距：2.5/2.5mil
	内层空间5mil、电金50U"
	400G光模块，分段金手指

模块产品的应用场景

行业	应用场景	特征
4G通信模块	远程打卡、智能安防、车载终端、工业PLC远程调试。	支持SIM卡接入，通过蜂窝网络传输数据；
		可集成蓝牙、串口通信功能，实现多模式控制；
		配合触控头可实现对手机的远程操控，适用于自动化场景。
指纹识别模块	智能锁、考勤机、金融终端、移动设备身份认证。	按技术分为‌光学式、电容式、超声波式和射频式‌；
		分辨率通常为500dpi，识别速度快（<1秒），安全性高（FAR < 0.001%）；
		支持活体检测与AES-256加密，防止伪造攻击。
消防控制模块	控制排烟阀、防火阀、消防泵、声光警报器等联动设备。	通过二总线与控制器连接，具备输入/输出双功能；
		输出触点容量大（如DC24V/2A），支持脉冲或电平控制；
		具备线路故障检测、电子编码、短路隔离等功能。
开关电源模块	通信设备、医疗仪器、工控系统、新能源装置。	分为AC/DC（交流转直流）和DC/DC（直流转直流）两类；
		效率超90%，功率密度高，支持并联扩容与热备份;
		内置EMI滤波与散热设计，提升电磁兼容性与稳定性。
模拟量输入/输出模块	PLC控制系统、传感器信号采集、过程控制。	支持电压（0~10V）、电流（4~20mA）、热电阻/热电偶信号输入；
		转换精度高，直接输出温度值的10倍整数，简化编程；
		可扩展多通道，灵活配置。
工业控制模块	高端制造、数控机床、自动化生产线。	高处理速度与运算能力，采样时间可达100μs；
		支持PROFIBUS DP通信，实现同步控制；
		可自由组合功能块，适用于复杂PLC任务。
软件与系统模块化设计	网页开发、APP架构、后台系统、业务流程设计。	模块独立封装，高内聚、低耦合；
		接口标准化，便于复用与维护；
		提升开发效率，降低bug率，支持插件化扩展。

‌高频高速加工 | 极致阻抗控制 | 5G/光通信设备可靠载体

我们为湾区领先的通信集群，构筑信号无损驰骋的“航道”。凭借高频材料工艺与微波级精密加工，保障从基站到光模块的每一“比特”信息，传输皆精准。

交换机产品	关键作用：
	高速信号传输平台
	核心元器件集成载体
	端口连接与接口集成
	散热与可靠性保障
	支撑AI与数据中心网络升级

‌微米级工艺 | 高频高速材料 | 高可靠性设计

我们以极致工艺悄然护航每一颗“中国芯”。专注高端测试PCB的研发制造——从测试接口板到探针卡，从高速负载板到老化测试板，以微米级的精度、纳米级的材料掌控，为芯片测试提供“零误差”的硬件基座。让测试板在256GB/s的超高速信号下依然稳定如磐。我们助力客户将测试良率提升5%，成本降低15%，迭代效率加快20%。

半导体测试板	层数：26层（2+22+2结构）
	材料：TU933+
	板厚：6.35mm
	厚径比：25：1、电50μin厚金
	翘曲度：≤0.15%

半导体测试板	层数：48层
	材料：R5775G/M6+RO4350B+高TG混压
	板厚：6.35mm
	厚径比：25：1、电50μin厚金
	翘曲度：≤0.15%

半导体测试板的应用场景

应用场景	说明
晶圆测试（Wafer Probing）	在芯片封装前，使用‌探针卡（Probe Card）‌ 对晶圆上的每个晶粒进行电学参数测试，筛选出不良品，避免无效封装带来的成本浪费。
成品测试（Final Testing, FT）	封装完成后，通过‌负载板（Load Board）‌ 进行功能验证，确保IC的速度、功耗、信号完整性等符合设计规范，剔除不合格产品。
老化测试（Burn-in Test）	在高温、高压等极端环境下长时间运行芯片，加速暴露早期失效问题，提升产品长期可靠性，尤其适用于车规级、工业级芯片。

半导体测试板具备“‌四高一小‌”的技术特点

高层数	现代负载板层数可达30层以上，以支持复杂布线需求。
‌高厚径比‌	钻孔深度与直径之比大，对镀铜工艺要求极高
高平整度	翘曲率需控制在0.1%~0.2%以内，BGA区域焊盘高度差不超过50μm，确保接触稳定
高可靠性	材料需耐受高温循环与长期老化测试，保障测试过程无故障。
小间距 & 精细线路	高端探针卡BGA pitch可低至40~55μm，接近封装基板工艺水平。

芯片测试老化板	关键作用：
	早期失效筛选（Burn-in Screening）
	寿命预测与稳定性验证
	多场景可靠性测试适配平台
	高密度、高一致性测试支持
	支撑车规、工业、医疗等高可靠领域

半导体芯片信号测试板	关键作用：
	构建高精度信号传输通道
	验证信号完整性与时序一致性
	支持晶圆级与封装后功能测试
	适配复杂测试环境与多类型封装
	提升测试效率与良率管理
