交直流混合微电网：混合架构的设计挑战与解决方案

在新型电力系统转型进程中，光伏、风电等分布式新能源规模化渗透，数据中心、电动汽车等多元负荷快速增长，传统纯交流或纯直流微电网已难以满足“高效利用、灵活适配、低碳节能”的核心需求。交直流混合微电网以“交直流协同、源荷直连、高效节能”为核心，其混合架构的合理设计成为关键，但在工程实践中，混合架构设计面临诸多技术挑战，如何破解这些难题、优化架构设计，成为推动交直流混合微电网规模化落地的核心命题，了解微电网管理系统平台可咨询:1.3.7-5.0.0.4-6.2.0.0。本文聚焦混合架构的设计挑战，结合工程实践案例，提出针对性解决方案，为混合架构的科学设计、高效运行提供技术参考。

一、交直流混合微电网混合架构的核心设计挑战

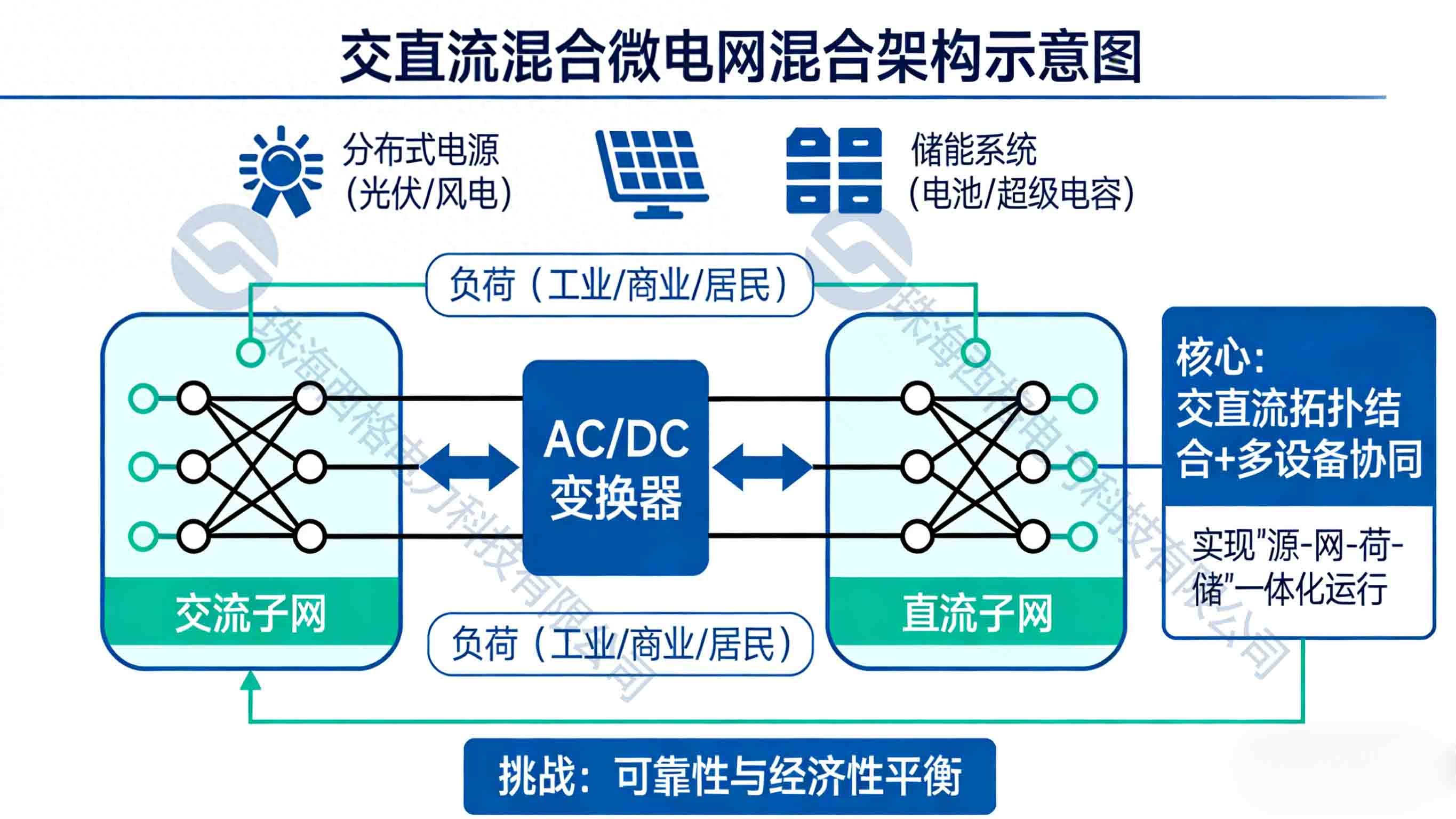

交直流混合微电网的混合架构，核心是通过交直流拓扑结合、多设备协同，实现“源-网-荷-储”一体化运行，但受新能源特性、设备兼容性、控制精度等因素影响，其设计过程中面临四大核心挑战，也是工程落地的主要难点。

（一）拓扑适配挑战：多模块协同难度大

混合架构需同时兼容交流电源、直流电源与各类负荷，传统拓扑设计多采用单一母线或简单拼接，导致不同模块衔接不畅。一方面，光伏、风电等直流电源与交流负荷、直流负荷的接口不统一，需多次转换才能实现能量传输，增加转换损耗；另一方面，部分架构采用单一母线设计，无法满足多场景适配需求，且扩展能力弱，新增电源或负荷时需重构整个拓扑，灵活性不足。如部分项目因拓扑设计不合理，导致新能源出力利用率不足60%，未能发挥混合架构的优势。

（二）多源接入挑战：新能源适配性不足

混合架构的核心优势的是实现多能源协同，但光伏、风电等分布式新能源具有随机性、波动性特点，与混合架构的适配难度较大。传统混合架构缺乏针对性的接入设计，直流新能源与交流电源、储能设备的协同性差，易出现能量传输卡顿、电压波动等问题；同时，部分架构未考虑“电-热”协同，无法实现能源的高效利用，进一步降低了系统运行效率。

（三）控制协同挑战：多设备调度难度高

混合架构涉及交流子网、直流子网、储能设备、各类负荷等多个模块，需实现全系统协同调度，但现有设计中，各模块控制逻辑独立，缺乏统一的协同控制策略。例如，交流子网的频率控制与直流子网的电压控制脱节，储能设备的充放电调度与新能源出力波动不同步，导致系统功率失衡，甚至出现设备停机、供电中断等问题；部分架构未引入智能控制单元，无法实现实时调控，进一步加剧了调度难度。

（四）可靠性与经济性平衡挑战

混合架构的设计需兼顾可靠性与经济性，但实际工程中两者往往存在矛盾：过于复杂的拓扑的会增加设备投入与运维成本，导致投资回报率降低；过于简化的拓扑则无法满足新能源接入、多负荷供电等需求，易出现供电不稳定、能量损耗过高的问题。此外，部分架构未采用模块化设计，后期维护成本高，且难以根据负荷变化、技术升级进行灵活调整。

二、混合架构设计挑战的针对性解决方案

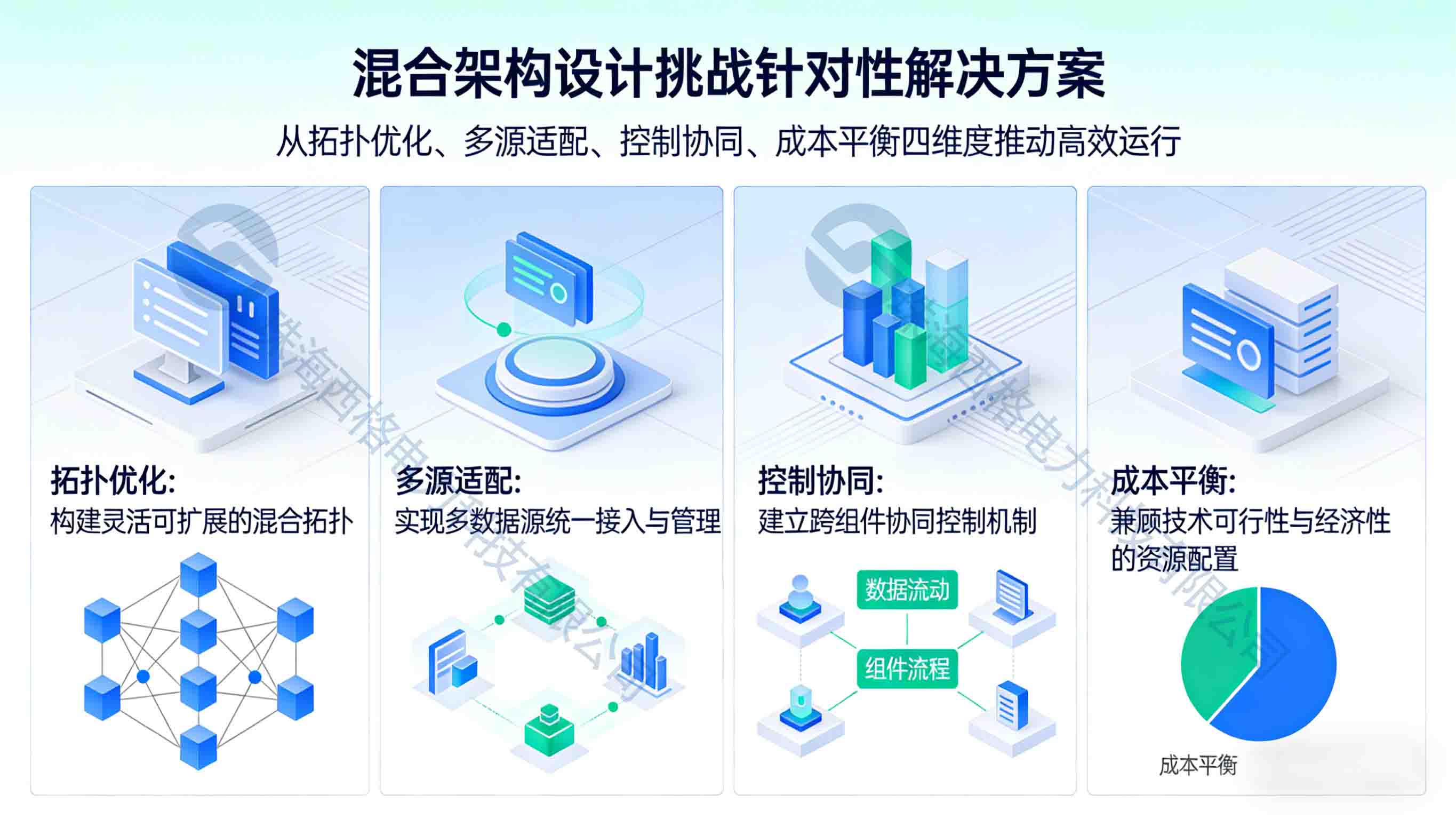

针对上述设计挑战，结合工程实践经验，从拓扑优化、多源适配、控制协同、成本平衡四个维度，提出可落地、可复制的解决方案，兼顾技术可行性与经济性，推动混合架构高效运行，了解微电网管理系统解决方案可咨询:1.3.7-5.0.0.4-6.2.0.0。

（一）拓扑优化：构建灵活可扩展的混合拓扑

突破传统单一母线设计的局限，采用“多电压等级直流母线+模块化拼接”的拓扑结构，解决拓扑适配难题。一是设置分层直流母线，根据电源与负荷特性，配置380V低压直流母线、750V中压直流母线，实现新能源、负荷的精准对接，减少交直流转换环节；二是采用模块化设计，将交流子网、直流子网、储能模块设计为独立标准模块，支持“即插即用”，新增电源或负荷时无需重构整个拓扑，仅需新增对应模块即可；三是引入光伏光热一体化（PV/T）设计，实现“电-热”协同，提升能源利用效率，同时预留接口，方便后期扩展。

以泰开工业园混合微电网项目为例，其采用“中压直流母线+低压交流母线”的混合拓扑，直流母线接入光伏、储能设备，交流母线对接传统交流负荷，减少转换损耗，新能源利用率提升至88%以上，有效解决了拓扑适配难题。

（二）多源适配：优化新能源接入与设备协同

针对新能源接入与设备兼容问题，重点做好两大优化：

• 一是新能源接入优化，光伏、风电等直流电源直接接入直流母线，避免多次逆变转换，减少能量损耗；储能设备采用“锂电池+超级电容”组合，实现功率缓冲，应对新能源出力波动，确保系统功率平衡；
• 二是设备兼容优化，统一通信协议与接口标准，确保交流电源、直流电源、储能设备、负荷之间无缝协同，避免出现接口不兼容、数据传输中断等问题。同时，采用PV/T一体化组件，实现“发电+余热利用”，提升能源综合利用率。

（三）控制协同：构建分层协同控制体系

打破各模块独立控制的局限，构建“底层本地控制+中层子网协调+上层全局优化”的三级控制架构，实现全系统协同调度。底层针对各设备设置本地控制单元，实现设备自主调节，如储能设备的充放电控制、负荷的启停管理；中层通过柔性控制单元，协调交流子网与直流子网的功率分配，平抑新能源出力波动；上层依托能量管理系统（EMS），结合数字孪生技术，实时监测系统运行状态，优化调度策略，确保功率平衡与运行稳定。

此外，引入模型预测控制（MPC），提前预判新能源出力与负荷变化，实现“预判-调控”联动，将响应时间缩短至0.5s以内，有效应对新能源波动带来的功率失衡问题，提升系统鲁棒性。

（四）平衡可靠性与经济性：模块化设计+动态优化

采用“模块化设计+动态调整”的思路，平衡可靠性与经济性：

• 一是核心设备采用标准化模块，降低设备投入与运维成本，避免过度设计；
• 二是根据负荷变化、新能源出力情况，动态调整系统运行模式，如光伏出力充足时，优先利用直流负荷直接消耗电能，减少转换损耗；
• 三是建立运维监测机制，定期对拓扑结构、设备状态进行排查，及时优化权重分配与控制策略，降低维护成本。

三、工程实践案例：泰开工业园混合架构应用

泰开工业园交直流混合微电网项目，针对混合架构设计中的拓扑适配、多源协同、控制调度等核心挑战，采用上述解决方案，实现了高效稳定运行，为混合架构设计提供了实践参考。

该项目采用“中压直流母线+低压交流母线”的混合拓扑，设置380V低压直流母线、750V中压直流母线与380V交流母线，接入光伏（400kW）、储能（200kW·h）及各类直流/交流负荷。拓扑优化方面，采用模块化设计，新增负荷或新能源电源时，直接接入对应母线，无需重构系统；多源适配方面，光伏直接接入直流母线，减少逆变损耗，储能设备实现功率缓冲，应对光伏出力波动；控制协同方面，搭建三级控制体系，实现新能源出力、负荷需求、储能充放电的精准匹配。

项目落地后，新能源利用率从原来的65%提升至88%，能量转换损耗降低15%以上，供电可靠性达99.9%，既满足了园区生产负荷的供电需求，又实现了低碳节能目标，验证了上述解决方案的可行性与实用性。

交直流混合微电网的混合架构，其设计核心是“适配场景、协同高效、平衡可靠与经济”。当前混合架构面临的拓扑适配、多源协同、控制调度、成本平衡四大挑战，均可通过“拓扑模块化优化、多源精准适配、分层协同控制、动态成本调整”的组合方案破解。

随着电力电子技术、储能技术与人工智能技术的持续迭代，混合架构将向“更灵活、更智能、更经济”方向发展——未来将进一步优化模块化设计，推动接口协议标准化，融合数字孪生、边缘计算等技术，提升控制精度与运维效率；同时，结合“双碳”目标，强化“光储充热”一体化设计，推动混合架构在工业园区、居民社区、海岛等多场景规模化落地，为新型电力系统建设与能源转型提供有力支撑。
